- Seite 1 Gebrauchsanleitung Multiplex-Ausstattungsset Visign für Ab-/Überlauf-Funktionseinheit Modell Baujahr (ab) 6154.0 06/2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche 2.2 Produktbeschreibung 2.2.1 Übersicht 2.2.2 Modellvarianten Handhabung 3.1 Montage 3.1.1 Ausstattungsset montieren 3.2 Bedienung 3.3 Pflege 3.4 Entsorgung Multiplex-Ausstattungsset Visign M3... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Multiplex-Ausstattungsset Visign M3... -
Seite 4: Kennzeichnung Von Hinweisen
Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. Multiplex-Ausstattungsset Visign M3... -
Seite 5: Produktinformation
Das Ausstattungsset ist ausschließlich für die Verwendung mit einem Multiplex-Ab-/Überlauf für Badewannen mit einer 52 mm großer Ablauf‐ öffnung geeignet. Das hier beschriebene Modell ist nicht mit den Multiplex Trio-Produkten kombinierbar. Für Multiplex Trio-Zu-/Ab-/ Überläufe sind separate Ausstattungssets mit anderen Modellnummern erhältlich. Multiplex-Ausstattungsset Visign M3... -
Seite 6: Produktbeschreibung

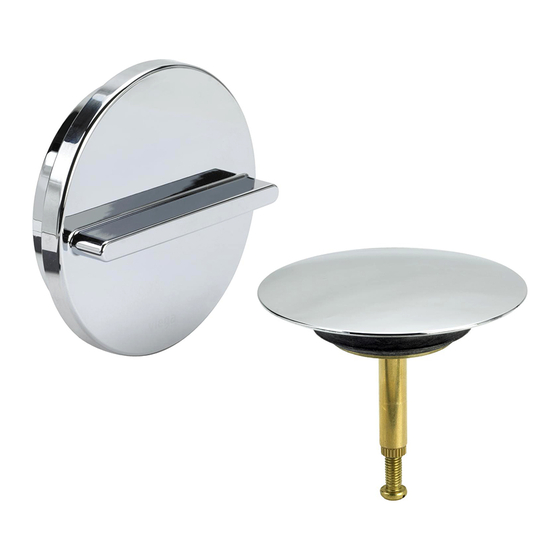

Produktinformation Produktbeschreibung 2.2.1 Übersicht Die folgenden Bauteile sind im Lieferumfang des Ausstattungssets ent‐ halten: Abb. 1: Bauteilübersicht Drehrosette Ventilkegel 2.2.2 Modellvarianten Das Modell wird in den folgenden Ausführungen angeboten: Ausführung Artikelnummer verchromt 576 325 design-weiß 735 913 Multiplex-Ausstattungsset Visign M3... -
Seite 7: Handhabung
Um Funktion und Ausrichtung zu prüfen, die Drehrosette drehen. In geöffnetem Zustand sollte die Öffnung des Ventilkegels 2–3 cm groß sein. Bei Bedarf Öffnungsweite an der Verstellschraube des Ventilkegels regulieren (siehe nächster Schritt). ▶ Den Ventilkegel mithilfe der Verstellschraube einstellen und mit der Mutter kontern. Multiplex-Ausstattungsset Visign M3... -
Seite 8: Bedienung
Schwämme Kalk-, Gips- oder Zementlöser Lösungsmittel oder andere säurehaltige Reiniger Zur regelmäßigen Pflege und zur Vermeidung von Kalkflecken auf Dreh‐ rosette und Ventilkegel normale Seife oder ein mildes Reinigungsmittel verwenden. Keine Scheuermittel oder kratzende Gegenstände benutzen! Multiplex-Ausstattungsset Visign M3... -
Seite 9: Entsorgung
