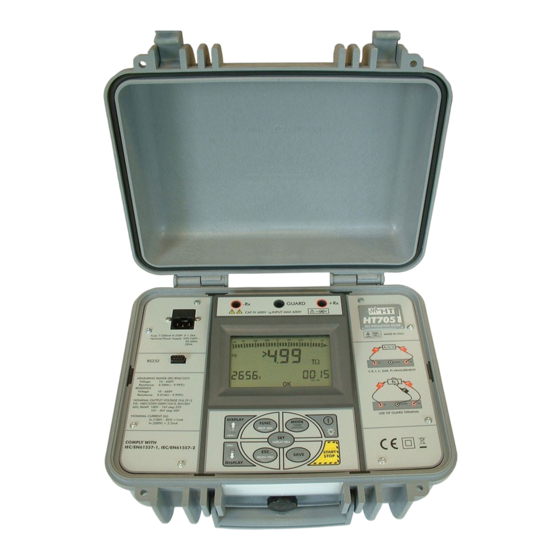

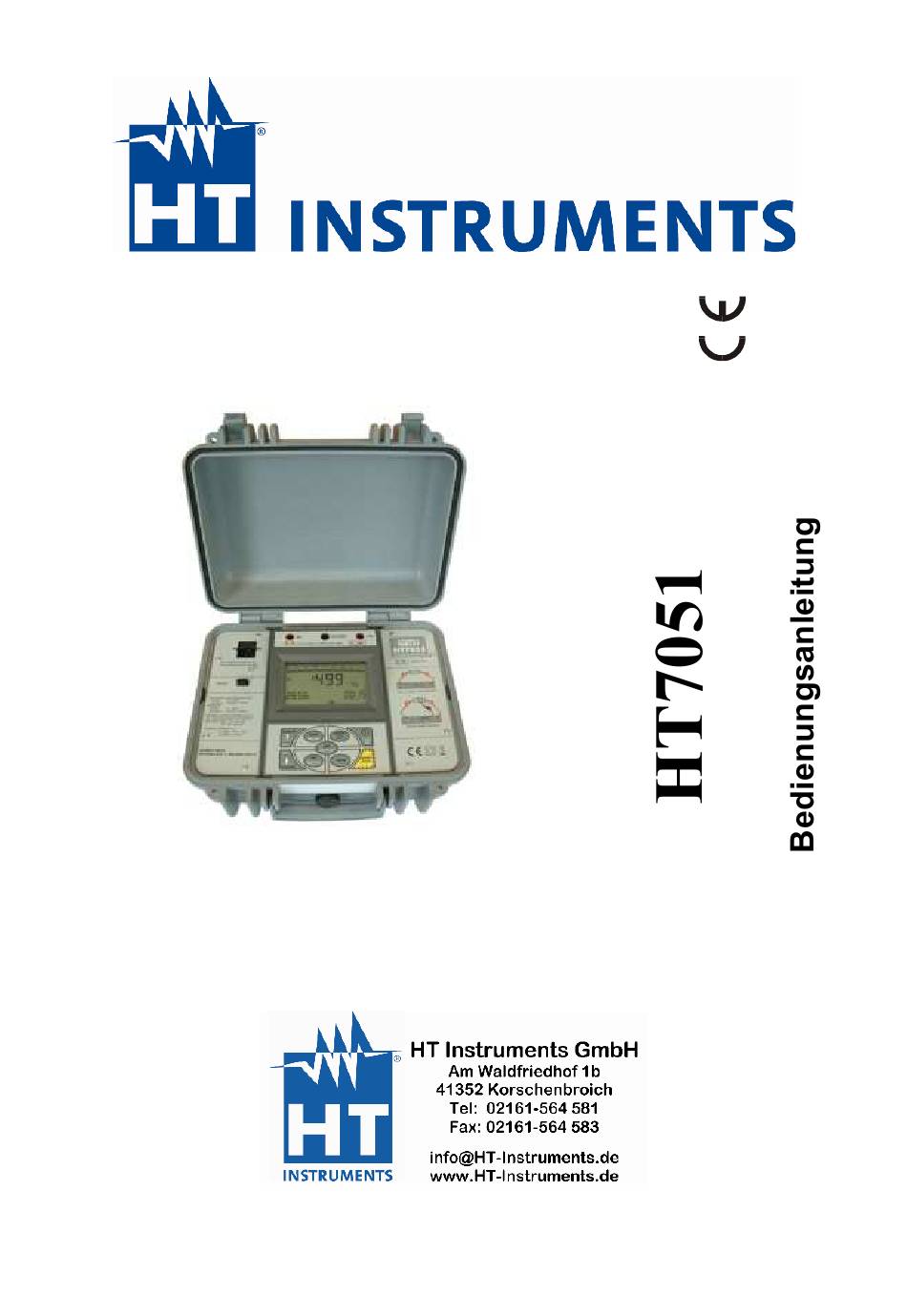

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de Copyright HT 2008 Release DE 04/2009TH...
-
Seite 3: Inhaltsverzeichnis
HT7051 Indice: 1. Vorkehrungen und Sicherheits-Maßnahmen..............2 1.1. Vorläufige Anweisungen ........................2 1.2. Während des Gebrauchs........................3 1.3. Nach der Verwendung .......................... 3 1.4. Definition der Mess- (Überspannungs-) Kategorie ................3 2. Allgemeine Beschreibung....................4 2.1. Instrumenten-Funktionen........................4 3. Vorbereitung für den Gebrauch..................4 3.1. -
Seite 4: Vorkehrungen Und Sicherheits-Maßnahmen
HT7051 1. Vorkehrungen und Sicherheits-Maßnahmen Das Instrument wurde übereinstimmend mit den Standards EN61557 und EN61010-1, die sich auf elektronische Messgeräte beziehen, entwickelt.. WARNUNG Zur Sicherheit des Anwenders und zur Vermeidung von Beschädigungen am Instrument, folgen Sie den, in diesem Handbuch beschriebenen Anweisungen und lesen alle Anmerkungen, vor denen dieses Symbol steht, aufmerksam durch. -
Seite 5: Während Des Gebrauchs
HT7051 1.2. Während des Gebrauchs Lesen Sie die folgenden Empfehlungen und Anweisungen aufmerksam : WARNUNG Missachtung der WARNUNGEN und/oder Anweisungen können das Instrument und/oder seine Bestandteile beschädigen oder eine Gefahr für den Anwender entstehen lassen. Wenn während des Betriebs das niedrige Batterie-Symbol in der Anzeige erscheint, stecken... -
Seite 6: Allgemeine Beschreibung
HT7051 Beispiele sind Durchführungen von Messungen an Schaltungen, die nicht vom NETZ versorgt werden, und an Schaltungen, die vom NETZSTROM versorgt werden und mit einem besondere (internen) Schutz ausgestattet sind. 2. Allgemeine Beschreibung Das Instrument HT7051 garantiert, wenn es in Einklang mit den, in diesem Handbuch gegebenen Anweisungen eingesetzt wird, genaue und zuverlässige Messungen und äußerste Sicherheit dank der Entwicklung eines neuen Konzepts, das doppelte Isolation sicherstellt und infolgedessen mit dem Anforderungen der Überspannungs-Kategorie... -
Seite 7: Lagerung
HT7051 3.4. Lagerung Um genaue Messungen zu garantieren und um das Instrument vor möglichen Fehlern zu schützen, nach einer langen Lagerungs-Periode unter äußersten Umweltbedingungen, warten Sie, bis das Instrument in einen normalen Zustand zurück gekehrt ist (lesen Sie die Umweltspezifikationen nach, die aufgeführt werden in Paragraph 9.4.1). 4. -
Seite 8: Einschalten Des Instruments
HT7051 SET/ANZEIGE MEM Taste: • sobald eine Funktion ausgewählt worden ist und die Taste einmal gedrückt worden ist, erlaubt dies das Setzen der Prüf- Parameter ; • nach Drücken der ESC/RECALL MEM Taste, Drücken dieser Taste zeigt die im Speicher abgelegten Daten der Messung ESC/RECALL MEM Taste: •... -
Seite 9: Anzeige Beschreibung
HT7051 4.2.1. Anzeige Beschreibung Die Anzeige ist ein Hintergrund beleuchteter LCD Bildschirm, der drei zeitgleiche Anzeigen und eine Folge von Symbolen zeigt. Im Detail : Anzeigengruppe 1 zeigt : • Isolations-Widerstand ; • dielektrischer Ableitstrom; • P.I. (Polarisations- Index); • D.A.R. (Dielektrisches Absorptions- Verhältnis); •... -
Seite 10: Beschreibung Der Messleitungen
HT7051 4.3. Beschreibung der Messleitungen LEGENDE: 1. Hand Schutz. 2. Sicherheitsbereich. Abb. 2: Messleitungen 4.4. ABSCHIRMUNG In einigen Fällen, können Messungen von Oberfläche-Strömen beeinflusst werden. Durch Beaufschlagung einer Isolation, die gemessen werden soll, mit einer Spannung, können zwei verschiedene Ströme entstehen: Einer, der im Prüfling fließt, der Andere, der auf seiner Oberfläche fließt. -
Seite 11: Fix 250V, 500V, 1000V, 2500V, 5000V Modus
HT7051 4.6. FIX 250V, 500V, 1000V, 2500V, 5000V Modus Diese Funktion wird in Übereinstimmung mit dem Standard IEC/ EN61557-2 durchgeführt. Der FIX Modus erlaubt eine schnelle Auswahl der Prüf-Spannung unter den Werten: 250, 500, 1000, 2500, 5000VDC. WARNUNG Φ Das Instrument darf in Installationen der Überspannungs- Kategorie CAT IV 600V zu Erde mit maximaler Spannung von 600V zwischen den Eingängen. - Seite 12 HT7051 Beim Drücken Pfeiltasten, zeigt Instrument einen Bildschirm, ähnlich dem hier seitlich dargestellten, Wert Eingangsspannung enthält. Drücken Sie die MODE/CLEAR SMOOTH Taste, um eine der folgenden Prüfung Spannungen zu setzen: 250V, 500V, 1000V, 2500V, 5000V. Stecken Sie die Messleitungen in die relevante Eingangsbuchsen des Instruments - Rx, +Rx und GUARD, wenn erforderlich (Par.
- Seite 13 HT7051 • die aktuelle Prüfspannung; • Das Symbol der Alarmglocke(wenn der gemessene Wert nicht innerhalb der gesetzten Grenzen liegt und/oder wenn der Wert der Prüf-Spannung niedriger ist, als der gesetzte nominelle Wert); • den Wert der vergangenen oder verbleibenden Prüfzeit (wenn ein Test eingestellt wurde);...
-
Seite 14: Konfiguration Der Prüf-Parameter Für Den Fix Modus
HT7051 die Notiz zu P.I. und D.A.R. in Par. 11.1). Wenn der gemessene Widerstandswert< 5,0MΩ , zeigt der Bildschirm für die Anzeige der Kapazität drei Bindestriche“---“, um anzuzeigen, dass es unmöglich war, die Kapazität zu messen und das Symbol WARNUNG Wenn, beim Durchlaufen der erhaltenen Ergebnisse der Kapazitäts-Wert >... -
Seite 15: Einstellungs- 100V - 5000V Modus
HT7051 4.7. EINSTELLUNGS- 100V - 5000V Modus Diese Funktion wird ausgeführt in Übereinstimmung mit dem Standard IEC/ EN61557-2. Der EINSTELLUNGS Modus erlaubt die feine Änderung der Prüf-Spannung zwischen 100 - 5000VDC. WARNUNG Φ Das Instrument kann in Installationen der Überspannungs-Kategorie CAT IV 600V zu Erde eingesetzt werden mit einer maximalen Spannung von 600V am Eingang. - Seite 16 HT7051 Dauer voreingestellt wurde. Beim Drücken Pfeiltasten, zeigt Instrument einen Bildschirm, ähnlich hier seitlich dargestellten, Wert Eingangsspannung enthält. Stellen Sie sicher, dass die eingestellte Prüf-Spannung die gewünschte ist. Wenn es nicht der Fall sein sollte, beziehen Sie sich bitte auf Absatz 4.7.1 um sie zu ändern. Stecken Sie die Messleitungen in die relevante Eingangsbuchsen des Instruments - Rx, +Rx und GUARD, wenn erforderlich (Par.
- Seite 17 HT7051 • die aktuelle Prüfspannung; • Das Symbol der Alarmglocke (wenn der gemessene Wert nicht innerhalb der gesetzten Grenzen liegt und/oder wenn der Wert der Prüf-Spannung niedriger ist, als der gesetzte nominelle Wert); • den Wert der vergangenen oder verbleibenden Prüfzeit (wenn ein Test eingestellt wurde);...
-
Seite 18: Konfiguration Der Prüf-Parameter Für Adjust / Einstell Modus
HT7051 Sobald die Messung vollständig ist, ist auch die Anzeige des Ableitstroms möglich, der D.A.R. (Dielektrisches Absorptions- Verhältnis), der P.I. (Polarisations- Index) und die Kapazität, die zyklisch gezeigt wird, wenn die Pfeiltasten gedrückt werden (siehe Notiz zu P.I. und D.A.R. in Par. 11.1). Wenn der gemessene Widerstandswert<... -
Seite 19: Rampen Modus
HT7051 4.8. RAMPEN Modus Diese Funktion wird ausgeführt in Übereinstimmung mit dem Standard IEC/ EN61557-2. Der RAMPEN Modus erlaubt die Auswahl unter drei verschiedenen Arten von Rampen : RAMPE#1 RAMPE#2 RAMPE#3 Für jede Art von Rampe ist es möglich, die Dauer, die Prüf-Spannung und die Häufigkeits- Zeiten zu setzen, in der Rampe wiederholt wird, (Par. - Seite 20 HT7051 Drücken Sie die FUNC Taste zur Auswahl der RAMPEN Funktion. Das Display zeigt einen Bildschirm ähnlich dem seitlich dargestellten der enthält: • der ausgewählte RAMPEN Typ; • den zu Null gesetzten Bargraph; • die Anzeige "--- TΩ"; • die gesetzte Prüfspannung; •...
- Seite 21 HT7051 Während Messung gibt das Instrument jede Sekunde ein kurzes akustisches Signal ab und das Display zeigt einen Bildschirm ähnlich dem hier seitlich gezeigten, der enthält : • die ausgewählte Rampen-Funktion; • den Bargraph proportional Widerstandsmesswert; • die numerische Anzeige gemessenen Widerstandes;...
- Seite 22 HT7051 10b. Sobald die Messung erfolgt ist, und irgendeine Kapazität entladen ist: • den Wert gemessenen Isolationswiderstandes; • den Wert der aktuell erzeugten Spannung V1; • den Zeit-Wert relevant Parameter T1. Wenn der gemessene Widerstand-Wert nicht zwischen den vorher gesetzten (MIN- MAX) Grenzen liegt, zeigt das Instrument NICHT OK und die Alarm-Glocke gibt ein langes akustisches Signal ab.
-
Seite 23: Konfiguration Der Prüf-Parameter Für Den Rampen#1 Modus
HT7051 4.8.1. Konfiguration der Prüf-Parameter für den RAMPEN#1 Modus Durch Drücken der SET/ANZEIGE MEM- Taste, ist es möglich, folgende Parameter auszuwählen: • Minimum-Wert des Isolations-Widerstandes (MIN) in einem Bereich zwischen 0,01MΩ - MAX; • Maximum-Wert des Isolations-Widerstandes (MIN) in einem Bereich zwischen(MIN) - 10TΩ; •... -
Seite 24: Konfiguration Der Prüf-Parameter Für Den Rampen#2 Modus
HT7051 4.8.2. Konfiguration der Prüf-Parameter für den RAMPEN#2 Modus Durch Drücken der SET/ANZEIGE MEM- Taste, ist es möglich, folgende Parameter auszuwählen: • Minimum-Wert des Isolations-Widerstandes (MIN) in einem Bereich zwischen 0.01MΩ - MAX; • Maximum-Wert des Isolations-Widerstandes (MIN) in einem Bereich zwischen(MIN) - 10TΩ; •... -
Seite 25: Konfiguration Der Prüf-Parameter Für Den Rampen#3 Modus
HT7051 4.8.3. Konfiguration der Prüf-Parameter für den RAMPEN#3 Modus Durch Drücken der SET/ANZEIGE MEM- Taste, ist es möglich, folgende Parameter auszuwählen: • Minimum-Wert des Isolations-Widerstandes (MIN) in einem Bereich zwischen 0.01MΩ - MAX; • Maximum-Wert des Isolations-Widerstandes (MIN) in einem Bereich zwischen(MIN) - 10TΩ; •... -
Seite 26: Aktivierung/Deaktivierung Der Smooth Funktion Für Alle Modi
HT7051 4.9. Aktivierung/Deaktivierung der SMOOTH Funktion für alle Modi Mit dem Instrument im normal Modus (keine EINSTELLUNG der Parameter), drücken und halten Sie die MODE/CLEAR SMOOTH Taste für annähernd 3 Sekunden. In der Anzeige erscheint das Wort SMOOTH (oder verschwindet, wenn schon angezeigt). 4.10. - Seite 27 HT7051 Wenn, auf Drücken der START/STOP Taste (mit 2500V < einer eingestellten Nenn Prüf-Spannung ≤ 5000V und Lastwiderstand ≥ 5MΩ), die Kapazität an den Eingangs-Messleitungen -Rx, +Rx > zulässige Grenz- Kapazität ist, gibt Instrument langes akustisches Signal ab und zeigt den Bildschirm, der hier seitlich dargestellt ist für 3 Sekunden.
-
Seite 28: Verwaltung Des Datenspeichers
HT7051 5. Verwaltung des Datenspeichers 5.1. Wie speichert man Messergebnisse Nach Durchführung einer Messung, drücken Sie die SAVE Taste; Das Display zeigt einen Bildschirm ähnlich seitlich dargestellten, der enthält: • die Nummer Speicherplatzes, in dem Messergebnis abgespeichert wird; • der zuletzt gesetzte Wert für Parameter P. -
Seite 29: Gespeicherte Messdaten Abrufen
HT7051 Drücken Sie die Pfeiltasten; Instrumentenanzeige, ein Bildschirm, ähnlich dem hier seitlich dargestellten, der das Wort ALL zeigt, um anzugeben, dass alle gemessenen Messwerte gelöscht werden. WARNUNG Bestätigung einer Daten-Löschung bedeutet die Löschung der letzten oder aller Speicherdaten . Löschbestätigung durch Drücken der FUNC/ERASE MEM Taste. Oder Drücken Sie die ESC/RECALL MEM Taste um zum vorausgehenden Bildschirm zurückzugehen, ohne Daten aus dem Speicher zu löschen . -
Seite 30: Instrumenten Reset
HT7051 Beim Drücken der Pfeiltasten ist es auch möglich, die Anzeige zyklisch zu durchlaufen (in dem Modus, in dem die gespeicherte Messung durchgeführt wurde) der Ableitstrom, der D.A.R. (Dielektrisches Absorptions- Verhältnis), der P.I. (Polarisations- Index), die Kapazität und die Anzahl N der Zyklen. -
Seite 31: Wartung
HT7051 8. Wartung 8.1. Allgemeine Informationen Das von Ihnen gekaufte Instrument ist ein Präzisions-Instrument. Während Einsatz und Lagerung, beachten Sie bitte aufmerksam die, in diesem Manual aufgeführten, Anweisungen, um möglichen Schaden oder Gefahr beim Gebrauch zu vermeiden. Benutzen Sie das Instrument nicht in Umgebungen mit hohen Feuchtigkeitsgraden und unter hohen Temperaturen. -
Seite 32: Technische Spezifikationen
HT7051 9. Technische Spezifikationen 9.1. Technische Spezifikationen Spannung DC Bereich Auflösung Genauigkeit Schutz gegen Überlastung CAT IV 600V gegen Erde 10 ÷ 600V ±(2.0% rdg+2 Digits) Spannung AC TRMS Bereich Auflösung Genauigkeit Schutz gegen Überlastung CAT IV 600V gegen Erde 10 ÷... - Seite 33 HT7051 Ableitstrom Bereich Auflösung Genauigkeit 0.1nA 0.1nA ÷ 99.9nA Test Voltage Rmis ≤ ±(7% rdg+3 Digits) if 100nA ÷ 999nA 0.01uA 1.00uA ÷ 9.99uA 10.0uA ÷ 9.99uA 0.1uA Test Voltage Rmis > 100uA ÷ 999uA ±(22% rdg+3 Digits) if 0.01mA 1.00mA ÷...
-
Seite 34: Sicherheits-Standards
HT7051 9.2. Sicherheits-Standards Instrumentensicherheit: IEC / EN61010-1, IEC / EN61557-1, IEC / EN61557-2 Technische Dokumentation: IEC / EN61187 Elektrische Sicherheit: IEC / EN61010-031 Isolation: Class 2, doppelte Isolation Schutz: IP40 (offener Deckel), IP53 (geschlossener Koffer) gemäß IEC / EN60529 Schutzklasse: Überspannungs- Kategorie: CAT IV 600V (gegen Erde), max 600V zwischen den Eingängen... -
Seite 35: Service
HT7051 Service 10.1. Garantie-Bedingungen Für dieses Instrument wird in Bezug auf Material- oder Herstellungs- Defekte eine Gewährleistung von 24 Monaten übernommen. Während der Gewährleistungsperiode, werden defekte Teile ersetzt. Der Hersteller reserviert sich das Recht, das Produkt zu reparieren oder zu ersetzen. Sollte das Instrument, zum Kundendienst Dienst oder einem Händler zurückgegeben werden, geschieht der Transport zulasten des Kunden. -
Seite 36: Theoretischer Anhang
HT7051 Theoretischer Anhang 11.1. P.I. (Polarisations- Index) und D.A.R. (Dielektrisches Absorptions- Verhältnis) Der P.I. wird als das Verhältnis zwischen dem Widerstandswert - gemessen nach 10 Minuten - dem Wert - gemessen 1 Minute nach Beaufschlagung mit der Prüfspannung, definiert, . Deshalb ist es ein Indikator für gute Qualität des Isolations- Material. - Seite 38 www.ht-instruments.de...
