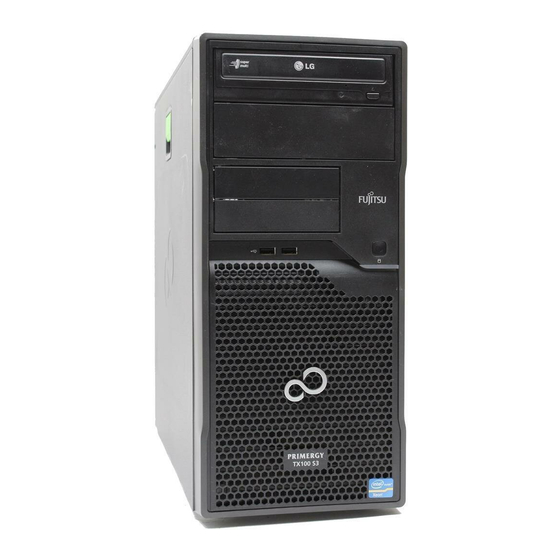

Fujitsu PRIMERGY TX100 S3 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Fujitsu Anleitungen
  4. Server
  5. PRIMERGY TX100 S3
  6. Betriebsanleitung

Fujitsu PRIMERGY TX100 S3 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für PRIMERGY TX100 S3:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung - Deutsch
PRIMERGY TX100 S3 Core Edition
Headless Server
Ausgabe August 2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY TX100 S3

Inhaltszusammenfassung für Fujitsu PRIMERGY TX100 S3

  • Seite 1 Betriebsanleitung - Deutsch PRIMERGY TX100 S3 Core Edition Headless Server Ausgabe August 2011...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 /BC-SATA-Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://primeserver.fujitsu.com/primergy/harddisk/ Operating Manual TX100 S3 Core Edition...
  • Seite 6 Operating Manual TX100 S3 Core Edition...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..11 Übersicht über die Dokumentation .
  • Seite 8 Inhalt Inbetriebnahme und Bedienung ....47 Server öffnen ......47 Bedienelemente und Anzeigen .
  • Seite 9 Inhalt Problemlösungen und Tipps ....87 Betriebsanzeige bleibt dunkel ....87 Uhrzeit und Datum stimmen nicht .
  • Seite 10 Inhalt Operating Manual TX100 S3 Core Edition...

  • Seite 11: Einleitung

    Einleitung Der PRIMERGY TX100 S3 Core Edition Server ist ein Intel-basierter Server für Arbeitsgruppen und kleine Netzwerke. Der Server eignet sich sowohl für File- Server-Dienste als auch für Anwendungs-, Informations- oder Internet-Server. Der PRIMERGY TX100 S3 Core Edition Server bietet ein hohes Maß an Datensicherheit und Verfügbarkeit durch hoch entwickelte Hardware- und...

  • Seite 12: Übersicht Über Die Dokumentation

    Einleitung Übersicht über die Dokumentation Weitere Informationen zu Ihrem PRIMERGY TX100 S3 Core Edition sind in folgenden Dokumenten enthalten: – Faltblatt "Quick Start Hardware - PRIMERGY TX100 S3 Core Edition" (liegt nur als gedrucktes Exemplar bei) – DVD-Booklet "ServerView Suite - Overview & Installation"...

  • Seite 13: Darstellungsmittel

    Einleitung Weitere Informationsquellen: – ServerView Suite-Glossar auf der ServerView Suite DVD 2 – Dokumentation zu Baugruppen und Laufwerken – Dokumentation zu Ihrem Betriebssystem – Informationsdateien zu Ihrem Betriebssystem Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos oder Menüpunkte Kursive Schrift kennzeichnet Bildschirmausgaben Dicktengleiche...
  • Seite 14 Einleitung Operating Manual TX100 S3 Core Edition...

  • Seite 15: Funktionsübersicht

    Die Leistungsmerkmale des System Boards entnehmen Sie bitte dem Technischen Handbuch "System Board D3009 für PRIMERGY TX100 S3". Festplattenlaufwerke Der PRIMERGY TX100 S3 Core Edition Server kann bis zu vier SAS / SATA Festplattenlaufwerke aufnehmen. Standardmäßig wird der Server mit zwei bis vier 3,5-Zoll SATA-Festplattenlaufwerken ausgeliefert.

  • Seite 16: Stromversorgung

    Verfügbarkeit und Datensicherheit des Systems. Server Management Das Server Management wird mithilfe der mitgelieferten Software ServerView Operations Manager von Fujitsu Technology Solutions realisiert. Der ServerView Operations Manager ermöglicht das Management aller PRIMERGY-Server im Netzwerk von einer zentralen Konsole. Dabei unterstützt der ServerView Operations Manager folgende Funktionen: Kontrolle rund um die Uhr, unabhängig vom Serverstatus...
  • Seite 17 Weitere Informationen zum ServerView Operations Manager finden Sie in der zugehörigen Dokumentation. Maintenance and Recovery Manager Die Ihrem PRIMERGY TX100 S3 Core Edition Server beiliegende Maintenance & Recovery DVD erlaubt es Ihnen, mittels PrimeCollect Diagnose- Informationen zu sammeln, sowie Ihren Server wiederherzustellen oder zurückzusetzen.

  • Seite 18: Technische Daten Des Servers

    Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei diesen Daten bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3009 ® Chipsatz Intel C202 Prozessor ®...

  • Seite 19: Bedienfeld

    Funktionsübersicht Onboard- oder integrierte Controller Serial-ATA total RAID-Controller 4 SATA-Anschlüsse mit RAID 0 / 1 für HDDs ® SATA-Controller Intel C202 ® ® LAN-Controller Intel 82574L und Intel 82579LM onboard, 2 x 10/100/1000 Mbit/s, PXE-Boot von LAN via PXE- Server, Teaming wird unterstützt Trusted-Platform- Infineon / 1.2 (optional) Modul (TPM)

  • Seite 20: Umgebungsbedingungen

    Funktionsübersicht Belüftungsabstand Mindestens 200 mm bei Front- und Rückseite. Umgebungsbedingungen Klimaklasse 3K2 EN 60721 / IEC 721 Teil 3-3 Klimaklasse 2K2 EN 60721 / IEC 721 Teil 3-2 Temperatur: Betrieb (3K2) 10 °C ... 35 °C Transport (2K2) -25 °C ... 60 °C Luftfeuchtigkeit 10% ...
  • Seite 21 Funktionsübersicht Eingehaltene Normen und Standards Produktsicherheit und Ergonomie International IEC 60950-1 2ed. Europa Sicherheit EN 60950-1 2ed. EN 50371 EN 50392 Ergonomie ISO 9241-3 EN 2941-3 EK1-ITB 2003:2007 USA / Kanada CSA-C22.2 No. 60950-1-07 2ed. UL 60950-1 2ed. Taiwan CNS 14336 China GB 4943 Elektromagnetische Verträglichkeit...
  • Seite 22 Funktionsübersicht Operating Manual TX100 S3 Core Edition...

  • Seite 23: Installationsschritte Übersicht

    Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Zu allererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel "Wichtige Hinweise"...
  • Seite 24 Installationsschritte Übersicht Operating Manual TX100 S3 Core Edition...

  • Seite 25: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik.
  • Seite 26 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Umgebungsbedingungen" auf Seite 20). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ● wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
  • Seite 27 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt ● das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
  • Seite 28 Wichtige Hinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- ● 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen ●...
  • Seite 29 ● Sondermüll entsorgt werden. Tauschen Sie die Lithium-Batterie auf dem System Board nur ● entsprechend den Angaben im PRIMERGY TX100 S3 Core Edition Upgrade und Maintenance Manual aus. Sämtliche schadstoffhaltige Batterien sind mit einem Symbol ● (durchgestrichene Mülltonne) gekennzeichnet. Zusätzlich ist die Kennzeichnung mit dem chemischen Symbol des für die Einstufung...
  • Seite 30 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optischen Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
  • Seite 31 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...
  • Seite 32 Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
  • Seite 33 Wichtige Hinweise Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten ● Gegenstandes), bevor Sie mit den Komponenten arbeiten. Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung ● sein. Verwenden Sie ein für diese Zwecke geeignetes Erdungskabel, welches Sie ●...

  • Seite 34: Energy Star

    Wichtige Hinweise ENERGY STAR Produkte, die gemäß ENERGY STAR zertifiziert und gekennzeichnet sind, halten bei Auslieferung die Anforderung in vollem Umfang ein. Beachten Sie, dass nachträglich installierte Software, Änderungen der Hardware-Konfiguration, der Energieoptionen oder im BIOS Auswirkungen auf den Energieverbrauch haben können. Die durch den ENERGY STAR garantierten Eigenschaften können dann nicht mehr zugesichert werden.

  • Seite 35: Fcc Class A Compliance Statement

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 36: Server Transportieren

    Nehmen Sie zum Tragen des Speichersubsystems weitere Personen zu Hilfe. Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden.
  • Seite 37 Wichtige Hinweise Hinweis zur Verpackung Diese Verpackungsinformationen gelten nicht für Japan. Bitte werfen Sie die Verpackung nicht weg. Eventuell benötigen Sie diese Verpackung für einen späteren Transport. Bei einem Transport sollte möglichst die Originalverpackung des Gerätes verwendet werden. Hinweis zum Umgang mit Verbrauchsmaterialien Bitte entsorgen Sie Drucker-Verbrauchsmaterialien und Batterien gemäß...
  • Seite 38 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.

  • Seite 39: Hardware Installieren

    Hardware installieren ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 20). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●...

  • Seite 40: Server Auspacken

    Hardware installieren Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Wichtige Hinweise" auf Seite (Für Japan, siehe " 安全上のご注意 "). Packen Sie den Server erst am Aufstellungsort aus. Ê Transportieren Sie den Server an den gewünschten Aufstellort. Ê Packen Sie alle Teile aus. Bewahren Sie die Originalverpackung für einen eventuellen Wiedertransport auf (gilt nur für EMEA).

  • Seite 41: Server Aufstellen

    Hardware installieren Server aufstellen Ê Transportieren Sie den Server an den gewünschten Aufstellort. Ê Packen Sie den Server aus (siehe Abschnitt "Server auspacken"). Ê Stellen Sie den Server auf. ACHTUNG! – Das Gerät ist vor direkter Sonneneinwirkung zu schützen. – Die erforderlichen Mindestabstände für Bedien- und Wartungsfläche müssen eingehalten werden.

  • Seite 42: Geräte An Server Anschließen

    Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen Sie bitte dem "PRIMERGY TX100 S3 Core Edition Server" Upgrade und Maintenance Manual". Die Standardanschlüsse sind durch Symbole und Farbkodierung gekennzeichnet: Bild 2: Anschlussfeld an der Rückseite...

  • Seite 43: Server Ans Netz Anschließen

    Hardware installieren Zwei zusätzliche USB-Anschlüsse befinden sich an der Frontseite des Servers (siehe Abbildung 5 auf Seite 48). Server ans Netz anschließen Der Server ist mit einem fest eingebauten Netzteil ausgerüstet. ACHTUNG! Der Server stellt sich automatisch auf eine Netzspannung von 100 V - 240 V ein.

  • Seite 44: Hinweise Zum Anschließen / Lösen Von Kabeln

    Hardware installieren Ê Fädeln Sie den Kabelbinder durch die Öse. Ê Ziehen Sie den Kabelbinder um das Netzteil herum (1) und fest zu (2), um das Netzkabel zu befestigen. Hinweise zum Anschließen / Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen.
  • Seite 45 Hardware installieren Kabel lösen Ê Schalten Sie alle betroffenen Geräte aus. Ê Ziehen Sie die Netzstecker aller betroffenen Geräte aus den Steckdosen. Ê Ziehen Sie alle Datenübertragungskabel aus den Steckvorrichtungen der Daten-/Fernmeldenetze. Ê Lösen Sie die betroffenen Kabel am Server und an den Peripheriegeräten. Sie brauchen den Server nicht auszuschalten, um LAN-Kabel zu lösen oder zu stecken.
  • Seite 46 Hardware installieren Operating Manual TX100 S3 Core Edition...

  • Seite 47: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Server öffnen Bild 4: Abdeckung entfernen Ê Ziehen Sie den Verriegelungshebel nach oben (1). Ê Schwenken Sie die Seitenabdeckung auf (2). Ê Nehmen Sie die Seitenabdeckung ab (3). Operating Manual TX100 S3 Core Edition...

  • Seite 48: Bedienelemente Und Anzeigen

    Inbetriebnahme und Bedienung Bedienelemente und Anzeigen 6.2.1 Frontseite des Servers Bild 5: Front Panel 1 Betriebsanzeige / Ein-/Aus-Taste 3 USB-Anschlüsse (x2) 2 HDD-Aktivitätsanzeige Operating Manual TX100 S3 Core Edition...

  • Seite 49: Bedienelemente

    Inbetriebnahme und Bedienung 6.2.1.1 Bedienelemente Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist, wird mit einem Druck auf die Ein-/Aus-Taste das System ausgeschaltet. ACHTUNG! Möglicher Datenverlust! Die Ein-/Aus-Taste trennt den Server nicht von der Netzspannung.

  • Seite 50: Rückseite Des Servers

    Inbetriebnahme und Bedienung 6.2.2 Rückseite des Servers 6.2.2.1 Anzeigen am Anschlussfeld LAN-Anzeigen Bild 6: Anzeigen am Anschlussfeld (LAN-Anzeigen) LAN-Verbindung / Leuchtet grün, wenn eine LAN-Verbindung Transfer vorhanden ist. Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet. LAN-Geschwindigkeit Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s.

  • Seite 51: Netzschalter-Druckknopf

    Inbetriebnahme und Bedienung 6.2.2.2 Netzschalter-Druckknopf Bild 7: Netzschalter-Druckknopf Die PRIMERGY TX100 S3 Serverfamilie bietet einen Zero-Watt- Betriebsmodus, mit dem das System im ausgeschalteten Zustand oder Ruhezustand keinerlei Strom aufnimmt. Der Netzschalter-Druckknopf (1) des Netzteils ist Bestandteil des Zero-Watt-Konzepts, allerdings im Headless- Betriebsmodus nicht anwendbar.

  • Seite 52: Erstinbetriebnahme

    Inbetriebnahme und Bedienung Erstinbetriebnahme Die folgenden Abschnitte führen Sie durch die Erstinbetriebnahme Ihres PRIMERGY TX100 S3 Core Edition Servers. 6.3.1 Schritt 1: Netzwerkkonnektivität überprüfen Vergewissern Sie sich, dass Ihr Server an einen Client-Computer mit Microsoft Windows Betriebssystem angeschlossen ist: – Netzwerkverbindung Der Server ist an einen Netzwerk-Switch oder Router angeschlossen –...

  • Seite 53: Schritt 2: Server Einschalten

    Inbetriebnahme und Bedienung 6.3.2 Schritt 2: Server einschalten Nach dem Einschalten wird Ihr PRIMERGY TX100 S3 Core Edition Server einen Hardware-Test durchführen und anschließend das vorinstallierte Microsoft Windows Server 2008 R2 Foundation Betriebssystem starten. ACHTUNG! Die Ein-/Aus-Taste trennt den Server nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie den...

  • Seite 54: Schritt 3: Remote Desktop Verbindung Herstellen

    – Verbindung über Computername herstellen Wenn DHCP (Dynamic Host Configuration Protocol) in Ihrem Netzwerk zur Verfügung steht, wird der PRIMERGY TX100 S3 Core Edition Server automatisch für den Erhalt einer IP-Adresse vom DHCP-Server konfiguriert. Für DHCP ist keine manuelle Konfiguration der TCP/IP- Einstellungen erforderlich, auch dann nicht, wenn Sie den Computer an einen anderen Standort bewegen.
  • Seite 55 Inbetriebnahme und Bedienung – Verbindung über IP-Adresse herstellen Wenn DHCP in Ihrem Netzwerk nicht zur Verfügung steht, oder Ihr Server per Direktverbindung an den Client-Computer angeschlossen ist, werden die folgenden Standard-Netzwerkeinstellungen angewendet: Standard-IP-Adresse: 192.168.10.10 Standard-Subnetzmaske: 255.255.255.0 Standard-Gateway 192.168.10.1 Ê Konfigurieren Sie die statische IP-Adresse Ihres Client-Computers auf Subnetz 192.168.10.x mit der Subnetzmaske 255.255.255.0.

  • Seite 56: Remote Desktop Software Ausführen

    Das Remotedesktopverbindung-Fenster wird sich daraufhin öffnen. Ê Geben Sie im Computer-Feld die Standard-IP-Adresse oder den Standard- Computernamen Ihres PRIMERGY TX100 S3 Core Edition Servers ein. Ê Klicken Sie auf Verbinden. Ê Klicken Sie auf das Administrator-Symbol, geben Sie das Standard- Passwort Ihres Headless-Servers in das Kennwort-Feld ein und drücken Sie...

  • Seite 57: Schritt 4: Betriebssystem-Installation Abschließen

    Inbetriebnahme und Bedienung 6.3.4 Schritt 4: Betriebssystem-Installation abschließen Bild 8: Aufgaben zur Erstkonfiguration (Initial Configuration Tasks) Menüfenster Markieren Sie nicht das Do not show this window at logon Kontrollkästchen, da ansonsten das Aufgaben zur Erstkonfiguration (Initial Configuration Tasks) Menüfenster nicht mehr nach der Anmeldung angezeigt würde. Sollten Sie das Menüfester versehentlich deaktiviert haben, können Sie es wie folgt wieder öffnen: Ê...

  • Seite 58: Sprachanpassung (Language Customization)

    Inbetriebnahme und Bedienung 6.3.4.1 Sprachanpassung (Language Customization) Dieser Abschnitt gilt nicht für den japanischen Markt. Standardmäßig beinhaltet das Betriebssystem sechs vorinstallierte Sprachoptionen: Englisch, Japanisch, Deutsch, Spanisch, Französisch, and Russisch. Gehen Sie wie folgt vor, wenn Ihre bevorzugte Sprache in den vorinstallierten Sprachoptionen enthalten ist: Ê...

  • Seite 59: Netzwerk-Konfiguration (Optional)

    Inbetriebnahme und Bedienung 6.3.4.2 Netzwerk-Konfiguration (optional) Wenn Ihr Server bereits mit einer per DHCP zugewiesenen IP-Adresse in die gewünschte Netzwerkumgebung eingebunden ist, sind keine weiteren Konfigurationsschritte mehr erforderlich. Bitte fahren Sie mit dem Abschnitt "Computername und Domäne festlegen" auf Seite 61 fort.
  • Seite 60 Inbetriebnahme und Bedienung – Es wird dringend empfohlen, die ursprünglichen Netzwerk- Einstellungen (z. B. IP-Adresse, Subnetzmaske, Standardgateway) vor dem Verändern der Netzwerk- Konfiguration zu notieren. – Bitte ändern Sie die Netzwerk-Konfiguration nur mit größter Sorgfalt! Im Fall von fehlerhaften Netzwerk-Einstellungen kann nicht mehr auf den Headless-Server zugegriffen werden! Es wird damit unmöglich, eine Verbindung zum Server aufzubauen und den Fehler remote zu beheben!

  • Seite 61: Computername Und Domäne Festlegen

    Ê Um erweiterte DNS-, WINS- und IP-Einstellungen zu ändern, klicken Sie auf Erweitert. Ê Stellen Sie nach der Einbindung Ihres PRIMERGY TX100 S3 Core Edition Servers in das Ziel-Netzwerk über einen beliebigen angeschlossenen Client-Computer fest, ob Ihr Server in der lokalen Netzwerkumgebung aufgeführt wird.
  • Seite 62 Inbetriebnahme und Bedienung Ê Markieren Sie den Optionswahlschalter neben Domain und geben Sie den gewünschten Domänen-Namen ein, um Ihren Server einer Domäne hinzuzufügen. Bitte beachten Sie beim Betrieb Ihres PRIMERGY TX100 S3 Core Edition Servers in einer Domäne folgende Einschränkungen des vorinstallierten Windows Server 2008 R2 Foundation Betriebssystems: –...

  • Seite 63: Schritt 5: Ais Connect Aktivieren

    Dieser Abschnitt gilt nicht für den japanischen Markt. Der AIS Connect (Auto Immune Systems) Remote Access Echtzeit-Service erlaubt es Fujitsu Technology Solutions Support-Spezialisten, über eine sichere Internet-Verbindung auf Ihren Server zuzugreifen, um technische Probleme schnell und effizient zu analysieren und zu beheben.
  • Seite 64 Inbetriebnahme und Bedienung Bild 10: AIS Connect Client Aktivierung (B) Ê Klicken Sie auf I agree, um den Geschäftsbedingungen zuzustimmen oder auf Back, um zur vorherigen Seite des Assistenten zurückzukehren. Bild 11: AIS Connect Client Aktivierung (C) Operating Manual TX100 S3 Core Edition...
  • Seite 65 Inbetriebnahme und Bedienung Ê Geben Sie Ihre Netzwerk-Einstellungen an, wenn Ihr System einen Proxy- Server benötigt, um auf das Internet zuzugreifen. Ê Klicken Sie auf Accept Settings. Bild 12: AIS Connect Client Aktivierung (D) Ê Wählen Sie aus der Klappliste ihre bevorzugte Sprache. Ê...
  • Seite 66 Ê Geben Sie ein sicheres VNC-Passwort (bis zu 8 Zeichen) an und klicken Sie auf OK. Eine Remote-Verbindung zu Ihrem Server ist grundsätzlich nur dann möglich, wenn der Fujitsu-Servicetechniker ihr persönliches VNC Remote Access Passwort kennt. Es wird empfohlen, das Passwort nach einmaliger Benutzung zu ändern.

  • Seite 67: System-Diagnose

    Inbetriebnahme und Bedienung System-Diagnose 6.4.1 Server-Zugriff über eine VNC-Verbindung Stellen Sie eine Virtual Network Computing (VNC) Verbindung mit Ihrem Server her, um die folgenden Aufgaben auszuführen: – Diagnose und Problemlösungen – Wiederherstellung des Betriebssystems – Zurücksetzen des Servers Um mittels einer VNC-Verbindung auf Ihren Server zuzugreifen, benötigen Sie einen USB-Stick mit mindestens 128 MB freier Speicherkapazität.
  • Seite 68 Inbetriebnahme und Bedienung Ê Warten Sie, bis sich die DVD-Laufwerkslade öffnet und damit anzeigt, dass der Startvorgang abgeschlossen ist. Dieser Vorgang kann bis zu drei Minuten in Anspruch nehmen. Ê Schließen Sie den USB-Stick an den Server an. Eine VNC-Client-Software und Parameter für die Remote- Verbindung werden automatisch auf den USB-Stick übertragen.
  • Seite 69 Der Maintenance and Recovery Manager bietet die folgenden Funktionen: Maintenance-Bereich Funktionen aus dem Maintenance-Bereich verändern nicht Ihr System. – PrimeCollect Verwenden Sie die Fujitsu Technology Solutions PrimeCollect-Software, um Hardware- und Software-Informationen zu Ihrem Server zu sammeln. Eine ausführliche Beschreibung finden Sie unter Abschnitt "Diagnose- Informationen sammeln"...

  • Seite 70: Diagnose-Informationen Sammeln

    Servicetechnikern maßgebliche Log-, Ereignis- und Konfigurations- Dateien zur Verfügung gestellt werden. Eine Auflistung der gesammelten Ausgabedateien finden Sie im PrimeCollect Benutzerhandbuch auf Ihrer ServerView Suite DVD 2 oder dem Fujitsu Technology Solutions Handbuchserver unter http://manuals.ts.fujitsu.com. Für Japan verwenden Sie bitte die folgende URL: http://primeserver.fujitsu.com/primergy/manual/ Ê...
  • Seite 71 Inbetriebnahme und Bedienung Bild 15: PrimeCollect - Daten sammeln Ê Klicken Sie auf Collect Data, um das Sammeln von Systeminformationen zu starten. Operating Manual TX100 S3 Core Edition...
  • Seite 72 Inbetriebnahme und Bedienung Bild 16: PrimeCollect - Daten speichern (A) Wenn die Datengewinnung abschgeschlossen ist, wird die Save-Schaltfläche aktiv. Ê Klicken Sie auf Save, um die gesammelten Systeminformationen zu speichern. Operating Manual TX100 S3 Core Edition...
  • Seite 73 Inbetriebnahme und Bedienung Bild 17: PrimeCollect - Daten speichern (B) Ê Klicken Sie auf Save. – Benutzen Sie den voreingestellten Speicherordner auf der RAM- Disk X: X:\Users\Public\Documents – Belassen Sie den voreingestellten Dateinamen unverändert. Operating Manual TX100 S3 Core Edition...
  • Seite 74 Inbetriebnahme und Bedienung PrimeCollect-Dateien auf Ihren Client-Computer übertragen Ê Klicken Sie auf das Dateitransfer-Symbol in der Menüleiste des VNC-Clients: Bild 18: VNC-Client Menüleiste Die VNC Dateitransfer-Oberfläche öffnet sich. Bild 19: PrimeCollect - Dateitransfer Ê Wählen Sie in der rechten Spalte den Standard-Speicherordner X:\Users\Public\Documents.
  • Seite 75 Ihrem lokalen Client-System aus. Ê Klicken Sie auf Receive, um die PrimeCollect-Datei auf Ihr lokales Client- System zu übertragen. Ê Setzen Sie sich mit dem Fujitsu Technology Solutions Kundenservice in Verbindung, um die Log-Dateien zu analysieren und weitere Maßnahmen vorzuschlagen.

  • Seite 76: Server Wiederherstellen / Zurücksetzen

    Abschnitt "Zurücksetzen auf Auslieferungszustand" auf Seite 79 beschrieben. Hinweis zu Datensicherungen Fujitsu Technology Solutions ist nicht verantwortlich für Datenverlust aufgrund von Hardware-Defekten oder einer Systemwiederherstellung. Stellen Sie sicher, regelmäßige Datensicherungen durchzuführen! In Ihre Verantwortlichkeit fallen außerdem die Lagerung und Pflege der Sicherungs-Datenträger.

  • Seite 77: Betriebssystem-Wiederherstellung

    Inbetriebnahme und Bedienung 6.5.1 Betriebssystem-Wiederherstellung Ê Stellen Sie eine VNC-Verbindung her, wie in Abschnitt "Server-Zugriff über eine VNC-Verbindung" auf Seite 67 beschrieben. Bild 21: Maintenance and Recovery Manager Menü - OS-Wiederherstellung Ê Vergewissern Sie sich, dass sich die Maintenance & Recovery DVD in Ihrem DVD-Laufwerk befindet! Ê...
  • Seite 78 Inbetriebnahme und Bedienung Für den japanischen Markt: – Primäre Partition: mindestens 32 GB – Wiederherstellungs-Partition: mindestens 300 MB Ê Wählen Sie Reinstall Windows aus dem Recovery-Bereich des Maintenance and Recovery Manager Menüs. ACHTUNG! – Bitte beachten Sie, dass alle Daten auf der primären Partition Ihres Festplattenlaufwerks verloren gehen! –...

  • Seite 79: Zurücksetzen Auf Auslieferungszustand

    Inbetriebnahme und Bedienung 6.5.2 Zurücksetzen auf Auslieferungszustand Ê Stellen Sie eine VNC-Verbindung her, wie in Abschnitt "Server-Zugriff über eine VNC-Verbindung" auf Seite 67 beschrieben. Bild 22: Maintenance and Recovery Manager Menü - Zurücksetzen Ê Vergewissern Sie sich, dass sich die Maintenance & Recovery DVD in Ihrem DVD-Laufwerk befindet! Ê...
  • Seite 80 Inbetriebnahme und Bedienung Erstellen Sie eine Datensicherung, bevor Sie fortfahren. Sollte das Betriebssystem nicht mehr zur Verfügung stehen, benutzen Sie die VNC Dateitransfer-Funktion, um Ihre Daten zu sichern. Die Dateien werden unter Verwendung der bestehenden VNC-Verbindung übertragen. Weitere Informationen zum VNC-Dateitransfer erhalten Sie in Abschnitt "PrimeCollect-Dateien auf Ihren Client-Computer übertragen"...

  • Seite 81: Onboard-Sata-Controller Konfigurieren

    Geräte zu konfigurieren und zu verwalten. Weitere Informationen finden Sie im "ServerView Suite RAID Management" Benutzerhandbuch auf Ihrer ServerView Suite DVD 2 or dem Fujitsu Technology Solutions Handbuchserver unter http://manuals.ts.fujitsu.com. Wählen Sie den Bereich Industry Standard Servers - Software - ServerView Suite - Administration and Manageability - RAID Management.

  • Seite 82: Server Ausschalten

    Weitere Informationen zu amCLI finden Sie im "ServerView Suite RAID Management" Benutzerhandbuch auf Ihrer ServerView Suite DVD 2 or dem Fujitsu Technology Solutions Handbuchserver unter http://manuals.ts.fujitsu.com. Wählen Sie den Bereich Industry Standard Servers - Software - ServerView Suite - Administration and Manageability - RAID Management.

  • Seite 83: Weitere Ein-/Ausschaltmöglichkeiten

    Inbetriebnahme und Bedienung Weitere Ein-/Ausschaltmöglichkeiten Außer mit der Ein-/Aus-Taste kann der Server auf folgende Arten ein- oder ausgeschaltet werden: – Zeitgesteuertes Ein-/Ausschalten Mit Hilfe des ServerView Operations Managers können Sie zeitgesteuertes Ein-/Ausschalten konfigurieren. – Wake up On LAN (WOL) Erlaubt es, den Server über ein Netzwerk-Kommando (Magic Packet einzuschalten oder aufzuwecken.

  • Seite 84: Server Reinigen

    Inbetriebnahme und Bedienung Server reinigen ACHTUNG! – Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. – Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. – Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel.

  • Seite 85: Eigentums- Und Datenschutz

    Eigentums- und Datenschutz Damit der Server nicht von seinem Aufstellplatz entfernt werden kann, kann er mit einem Stahlseil, das durch eine Lasche an der Rückseite geführt wird, an einen unbeweglichen Gegenstand angekettet werden. Operating Manual TX100 S3 Core Edition...
  • Seite 86 Eigentums- und Datenschutz Operating Manual TX100 S3 Core Edition...

  • Seite 87: Problemlösungen Und Tipps

    Fehlers aktiv war. Notieren Sie auch eine eventuell angezeigte Fehlermeldung. Ê Schalten Sie den Server aus. Ê Setzen Sie sich mit dem Fujitsu Technology Solutions Kundenservice in Verbindung. Betriebsanzeige bleibt dunkel Die Betriebsanzeige bleibt nach dem Einschalten des Servers dunkel.

  • Seite 88: Uhrzeit Und Datum Stimmen Nicht

    Wenn Uhrzeit und Datum nach dem Aus- und erneuten Einschalten unverändert falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe "PRIMERGY TX100 S3 Upgrade und Maintenance Manual"), oder wenden Sie sich an den Fujitsu Technology Solutions Kundenservice. Optisches Laufwerk kann keine Medien lesen Ê...

  • Seite 89: Hinzugefügtes Laufwerk Wird Als Fehlerhaft Gemeldet

    Ê Benutzen Sie den ServerView RAID Manager, um Ihren RAID-Controller neu zu konfigurieren. Weitere Informationen finden Sie im "ServerView Suite RAID Management" Benutzerhandbuch auf Ihrer ServerView Suite DVD 2 or dem Fujitsu Technology Solutions Handbuchserver unter http://manuals.ts.fujitsu.com. Wählen Sie den Bereich Industry Standard Servers - Software - ServerView Suite - Administration and Manageability - RAID Management.

  • Seite 90: Der Serverview Operations Manager Meldet Fehler

    Ê Wenn das Problem nicht behoben werden kann, starten Sie die PrimeCollect Anwendung über das Windows-Startmenü Ihres Headless- Servers (siehe Abschnitt 6.4.2 auf Seite 70), erstellen Sie Log-Dateien und setzen Sie sich zur weiteren Fehleranalyse mit dem Fujitsu Technology Solutions Kundenservice in Verbindung. Operating Manual TX100 S3 Core Edition...

  • Seite 91: Der Server Schaltet Sich Ab

    Servers (siehe Abschnitt 6.4.2 auf Seite 70), erstellen Sie Log-Dateien und setzen Sie sich zur weiteren Fehleranalyse mit dem Fujitsu Technology Solutions Kundenservice in Verbindung. Ê Sollte sich der Server ausschalten, bevor Sie Gelegenheit haben, Log- Dateien zu erstellen, versuchen Sie, über eine VNC-Verbindung auf Ihren Headless-Server zuzugreifen und wie in Abschnitt 6.4.1 auf Seite 67...

  • Seite 92: Die Remote Desktop Verbindung Schlägt Fehl

    Problemlösungen und Tipps Die Remote Desktop Verbindung schlägt fehl Es ist nicht möglich, eine Remote Desktop Verbindung zwischen dem Client-Computer und dem Headless-Server herzustellen. Ê Vergewissern Sie sich, dass der Headless-Server eingeschaltet ist. Ê Vergewissern Sie sich, dass das LAN-Kabel zwischen dem Client-Computer und dem Headless-Server korrekt verbunden ist.

  • Seite 93: Die Vnc-Verbindung Schlägt Fehl

    Problemlösungen und Tipps Die VNC-Verbindung schlägt fehl Es ist nicht mehr möglich, eine Remote Desktop Verbindung herzustellen oder auf beliebige Dienste oder Dateien auf dem Headless Server zuzugreifen. Nicht einmal eine VNC-Verbindung kann, wie in Abschnitt 6.4.1 auf Seite 67 beschrieben, hergestellt werden.

  • Seite 94: Betriebssystem-Wiederherstellung Mit 4-Hdd-Konfigurationen

    Problemlösungen und Tipps Ê Setzen Sie sich mit dem Fujitsu Technology Solutions Kundenservice in Verbindung, wenn das Problem weiterhin bestehen sollte. 8.10 Betriebssystem-Wiederherstellung mit 4- HDD-Konfigurationen Das Betriebssystem kann nicht unter Verwendung der Reinstall Windows Wiederherstellungs-Option (siehe Abschnitt "Betriebssystem- Wiederherstellung" auf Seite 77) wiederhergestellt werden.
  • Seite 95 Problemlösungen und Tipps Ê Schließen Sie den Netzstecker wieder an. Ê Schalten Sie Ihren Headless-Server ein und stellen Sie eine VNC- Verbindung her, wie in Abschnutt Abschnitt "Server-Zugriff über eine VNC- Verbindung" auf Seite 67 beschrieben. Wählen Sie Create RAID and Reinstall aus dem Recovery-Bereich des Maintenance and Recovery Manager Menüs (siehe Abschnitt "Zurücksetzen auf Auslieferungszustand"...

  • Seite 96: Die Betriebsanzeige Meldet Einen Fehler

    Problemlösungen und Tipps 8.11 Die Betriebsanzeige meldet einen Fehler Es ist nicht mehr möglich, eine Remote Desktop Verbindung herzustellen oder auf beliebige Dienste oder Dateien auf dem Headless Server zuzugreifen. Zusätzlich meldet die Betriebsanzeige durch andauerndes Blinken einen Fehler. Zwei unterschiedliche Fehlerzustände können durch die Betriebsanzeige gemeldet werden: Die Betriebsanzeige blinkt mit hoher Frequenz (2 Hz, zweimal pro Sekunde).
  • Seite 97 Problemlösungen und Tipps Ê Setzen Sie sich mit dem Fujitsu Technology Solutions Kundenservice in Verbindung, wenn das Problem weiterhin bestehen sollte. Die Betriebsanzeige blinkt mit niedriger Frequenz (1/2 Hz, einmal in zwei Sekunden). Dieser Fehlerzustand zeigt an, dass das System nicht in der Lage ist, von seinen lokalen Festplattenlaufwerken zu starten.
  • Seite 98 Problemlösungen und Tipps Operating Manual TX100 S3 Core Edition...
