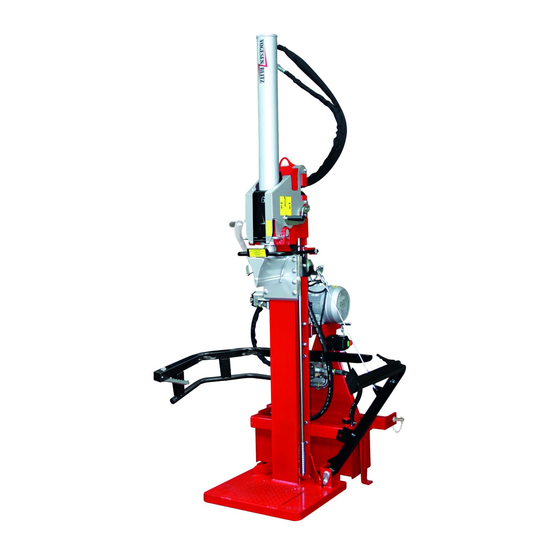

Hydraulischer
Stammheber
12/16
20/25
1 rue de l'industrie
67390 ELSENHEIM - France
Tél. +33 (0)3 88 58 69 69
Fax +33 (0)3 88 58 69 70
site internet : www.a-m-r.fr
HYDRAULISCHER
STAMMHEBER
Betriebsanleitung:vor der ersten Verwendung
des Holzspalters aufmerksam lesen.
Austellung und Verwendung
Erstinbetriebnahme
Wartung
vers.02A
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für AMR 12/16
- Seite 1 67390 ELSENHEIM - France Tél. +33 (0)3 88 58 69 69 Fax +33 (0)3 88 58 69 70 site internet : www.a-m-r.fr HYDRAULISCHER STAMMHEBER Hydraulischer Stammheber 12/16 20/25 Betriebsanleitung:vor der ersten Verwendung des Holzspalters aufmerksam lesen. Austellung und Verwendung Erstinbetriebnahme Wartung vers.02A...
-
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Einführung Seite 2 Sicherheitshinweise Seite 3 Betriebsanleitung Seite 4 Wartung Seite 5 Gewährleistung Seite 5 Montageanleitung Teileliste Seite 6 ► Hydraulische Plan Seite 6 Vormontage Seite 7 ► Montage Seite8/10 ► Konformitätsbescheinigung Seite11 Gewährleistungsschein Seite12... -
Seite 4: Einführung
Strassenverkkehrsordnung unbedingt befolgt werden. Das Nicht-Einhalten der Anweisungen kann Unfälle und Pannen verursachen. Die Gesellschaft AMR lehnt bei Nicht-Einhaltung der vorliegenden Anweisungen jegliche Verantwortung ab. AMR lehnt ebenfalls jegliche Verantwortung ab im Fall: ► Verwendung dieses Zubehör für andere Zwecke als was in dieser Anleitung vorgeschrieben is ►... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise ► Es ist Pflicht die Bedienungsanleitung vor Inbetriebnahme durchzulesen und die Sicherheitshinweise zu folgen während der Benutzung der Maschine. ► Um eine sichere Bedienung des Stammheber zu haben, muss Spalter unbedingt an 3-Punkt des Traktors angeschlossen sein. Dieses System ist vorgesen um Holzklötze bis maximale 200 KG ►... -
Seite 6: Betriebsanleitung
Betriebsanleitung Spalter an Traktor anhängen. Zapfwelle oder elektrische Versorgung anschliessen. EINSCHALTEN Bedienhebel ziehen um den Arm des Stammhebers herunterlassen. Arm in untere Position Holz in Position bringen Bedienhebel drücken um Holz hochzuheben Holzklotz in Spaltposition... -
Seite 7: Wartung
Verbindung mit der Kaufrechnung. ► Sie deckt nur die Reparaturen ab, bei denen Teile ausgetauscht werden, die sich nach Überprüfung durch die Gesellschaft AMR als fehlerhaft erweisen. ► Die Gewährleistung erlischt: - wenn es Reparaturversuche gegeben hat, die vom Hersteller nicht genehmigt waren. -
Seite 8: Montage Der Option
Montage der Option BAUTEILELISTE 1 x SCHUTZBLECH 1 x ZYLINDERHALTERUNG 1 x U-Eisen (nicht lackiert) 1 x halbe Holzhaltetange (auf Gestell schweissen, bei (nicht im Nachrüstsatz enthalten - die bereits Maschinen wo es noch nicht original original montierte Stange in 2 schneiden darauf ist) 1 x STEUERBLOCK 1 x SATZ ARM und ZYLINDER... -
Seite 9: Vormontage
Montage der Option VORMONTAGE Sicht hinten vor Montage Stopfen und Ansatzstück entfernen wie auf Bild 12/16 To 20/25 To Ansatzstück Stopfen Überprüfen ob U-Eisen auf Gestell bereits angeschweisst ist (je nach Modell oder Jahrgang) U-Eisen Holzhaltestange entfernen Holzhaltestange... -
Seite 10: Montage
Montage Steuerblock Sicht Arbeitsposition Steuerventilplatte auf Spaltergestell mit 2 Schrauben befestigen Befestigung Sicht von hinten Befestigung Anschluss Schläuche Schlâuche anschliessen wie auf hydraulischen Anschlussplan Anschluss des Steuerventils vom hydraulischen Stammheber Carry over Anschluss Steuerventil Stammheber und Spalter 12/16 To 20/25 To... - Seite 11 Montage der Option Montage Zylinderhalterung Zylinderhalterung montieren wie auf dem Bild Halterung Montage Schutzblech, Arm und Zylinder Schutzblech auf Stammheber Halterung montieren Drehbolze Arm Sobald Schutzblech in Position ist, Satz Arm und Zylinder auf U-Eisen und dann an Drehbolze-Arm auflegen. untere Halterung Schmierung Bolzen...
- Seite 12 Montage der Option Montage von Schutzblech und Satz Arm+Zylinder Schraube Schutzblech : Befestigung oben Schutzblech besfestigen Schraube Montage der halbe Holzhaltestange Anschluss Schläuche an Zylinder (siehe Bilder) Schlauch Zylinder Steuerventil unten Schlauch Zylinder Steuerventil oben Schlauch Zylinder Steuerventil oben Schlauch Zylinder Steuerventil unten Vor Gebrauch, Schrauben, Schläuche und Kuppelstück befestigen...
-
Seite 13: Konformitätsbescheinigung
Fax +33 (0)3 88 58 69 70 site internet : www.a-m-r.fr Hersteller von Holzspalter erklärt in alleiniger Verantwortung, dass die Produkte von Typ : LBH 12/16 LBH 20/25 auf das sich diese Erklärung bezieht, den einschlägigen EG-Richtlinien entspricht. Stempel & Unterschrift : Robert HEISSLER Geschäftsführer... - Seite 15 Gewährleistungsschein Maschinentyp Seriennummer Kaufdatum Händlerstempel 1 rue de l'industrie 67390 ELSENHEIM - France Tél. +33 (0)3 88 58 69 69 Fax +33 (0)3 88 58 69 70 site internet : www.a-m-r.fr...
- Seite 16 1 rue de l'industrie 67390 ELSENHEIM - France Tél. +33 (0)3 88 58 69 69 Fax +33 (0)3 88 58 69 70 site internet : www.a-m-r.fr...
