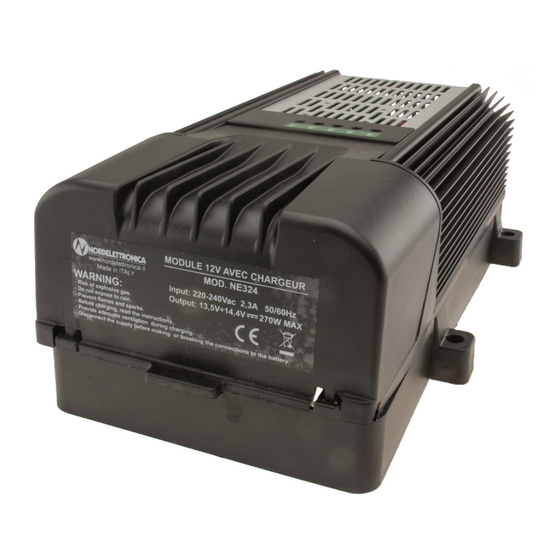

- Seite 1 NE324 _TVDL ISTRUZIONI D’USO ALIMENTATORE/CARICA BATTERIE INSTRUCTIONS MANUAL POWER SUPPLY/BATTERY CHARGER INSTRUCTIONS D’EMPLOI ALIMENTATEUR/CHARGEUR DE BATTERIE BEDIENUNGSANLEITUNG LADEGERÄT/BATTERIELADEGERÄT ALIMENTADOR/CARGABATERÍAS INSTRUCCIONES PARA EL USO 95.0001.201 Rev. 0...
- Seite 2 NE324-TVDL INPUT MAIN SUPPLY 102mm VISUAL SIGNAL OUTPUT...
- Seite 3 V_B1 BATTERY V_B2 BAT_AUX SENSE BAT_AUX V_B1 SENSE SENSE V_B2 TEMP_BAT MICROCONTROLLER BATTERY POWER SUPPLY NE324 F1 F2 F3 F4 F5 FUSE BREAK SENSE TANK LEVEL TEMP_BAT OVER VOLTAGE V_PANEL PROTECTION DATA BUS 1 2 3 230V CONTROL CONTROL NODE...
- Seite 4 I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza. - Questo manuale in formato alternativo può essere richiesto all’indirizzo email assistenza@nordelettronica.it.
-
Seite 5: Caratteristiche Tecniche
NE324-TVDL CARATTERISTICHE TECNICHE: Ingresso: 220-240V 50/60Hz 2.3A Potenza massima: 270W Corrente massima di uscita: Tensione di uscita modalità alimentatore: 13.5V Tensione di uscita modalità caricabatterie: CC: 14.4V TC(Voc): 14.4V VF: 13.8V Capacità batteria supportata: Compatibile con la corrente di caricabatterie... - Seite 6 1 e 2 del connettore JP9 (connessione serbatoio)per disabilitare RE5 pompa e tra i pin 1 e 3 per disabilitare RE4 luce esterna. Il consumo dalla batteria del modulo NE324 con i rele disabilitati passa da 100mA a 16mA.
- Seite 7 Children should not play with the device. The cleaning and maintenance operations aimed to be performed by the user should not be performed by unsupervised children. - This manual can be requested in other format at the e-mail address service@nordelettronica.it.
-
Seite 8: Technical Specifications
NE324-TVDL TECHNICAL SPECIFICATIONS: Input: 220-240V 50/60Hz 2.3A Maximum power: 270W Maximum output current: Power feeder mode output voltage: 13.5V Battery charge mode output voltage: CC: 14.4V TC(Voc): 14.4V VF: 13.8V Supported battery capacity: Compatible with the battery charger current (please refer to the charging specifications of the battery) - Seite 9 DESCRIPTION: NE324 is a specific power feeder for the caravan sector. In order to operate as battery charger as well, it is designed for recharging lead, gel and AGM batteries with 12 V rated voltage and with a capacity adequate to the battery charging current (check the compatibility of the maximum charging current with the technical sheet of the battery you intend to connect for use).
- Seite 10 Le enfants ne doivent pas jouer avec l'appareil. Le nettoyage etl'entretien à la charge de l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. - Ce manuel sous un autre format peut être demandé cette adresse email service@nordelettronica.it.
-
Seite 11: Caractéristiques Techniques
NE324-TVDL CARACTÉRISTIQUES TECHNIQUES : 220-240V 50/60Hz 2.3A Entrée : 270W Puissance maximale : Courant maximal de sortie : 13.5V Tension de sortie mode alimentateur : CC: 14.4V TC(Voc): 14.4V VF: 13.8V Tension de sortie mode chargeur : Compatible au courant du chargeur de batterie Capacité... - Seite 12 Faites un court circuit entre les broches 1 et 2 du connecteur JP9 (connexion du réservoir) pour désactiver la pompe RE5 et entre les broches 1 et 3 pour désactiver la lumière extérieure RE4. La consommation du module NE324 de la batterie de service avec les relais désactivés passe de 100mA à 16mA.
- Seite 13 Gerät ausgehen können, erhalten haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung, die vom Endnutzer durchgeführt werden muss, darf von Kindern nur unter Aufsicht durchgeführt werden. - Dieses Handbuch kann unter folgender E-Mail-Adresse in einem anderen Format angefordert werden:service@nordelettronica.it.
-
Seite 14: Technische Eigenschaften
NE324-TVDL TECHNISCHE EIGENSCHAFTEN: Eingang 220-240V 50/60Hz 2.3A Maximale Leistung: 270W Maximaler Ausgangsstrom: Ausgangsspannung Modus Netzteil: 13.5V Ausgangsspannung Modus Batterieladegerät: CC: 14.4V TC(Voc): 14.4V VF: 13.8V Unterstützte Batteriekapazität: Mit dem Strom des Batterieladegeräts kompatibel (Die Eigenschaften zum Laden der Batterie beachten) -
Seite 15: Modus Netzanschlussgerät
NE324-TVDL BESCHREIBUNG: NE324 ist ein Netzanschlussgerät speziell für den Caravan-Sektor. Es kann auch als Batterieladegerät dienen und wurde entwickelt,um Bleisäurebatterien, Gelbatterien und AGM-Batterien mit einer Nominalspannung von 12 V und einer Leistung, die für den Batterieladestrom angemessen ist, zu funktionieren (überprüfen Sie die Kompatibilität des maximalen Ladestroms mit dem technischen Datenblatt der Batterie, die zur Verwendung angeschlossen werden soll). - Seite 16 Los niños no deben jugar con el aparato. La limpieza y el mantenimiento destinado que debe realizar el usuario no debe ser realizada por niños sin vigilancia. - Este manual en formato alternativo se puede solicitar a la dirección email service@nordelettronica.it.
-
Seite 17: Características Técnicas
NE324-TVDL CARACTERÍSTICAS TÉCNICAS: 220-240V 50/60Hz 2.3A Entrada: 270W Potencia máxima: Corriente máxima de salida: 13.5V Tensión de salida modalidad alimentador: CC: 14.4V TC(Voc): 14.4V VF: 13.8V Tensión de salida modalidad cargador de baterías: Compatible con la corriente de cargador de baterías Capacidad de batería admitida:... - Seite 18 En esta modalidad la tensión de salida está fija a 13,5V con corriente máxima de 19A (260W máx). MODALIDAD CARGADOR DE BATERÍAS: Si está presente la batería servicios conectada en J2 y J26 el módulo NE324 funciona como cargador de baterías. El aparato emplea una combinación de carga en Corriente Constante CC y Tensión Constante TC.
