AVANT Sichelmähwerk 1200 Bedienungsanleitung Seite 14

7.2 Zahnriemen spannen
Die Spannung des Zahnriemens sollte stets zu Beginn und Ende der Mähsaison geprüft
werden. Hat sich der Riemen gelockert, kann er wie folgt nachgespannt werden:
Zahnriemen spannen
1. Das Schutzblech des Rasenmähers öffnen
2. Das Schutzblech von der Riemenscheibe entfernen.

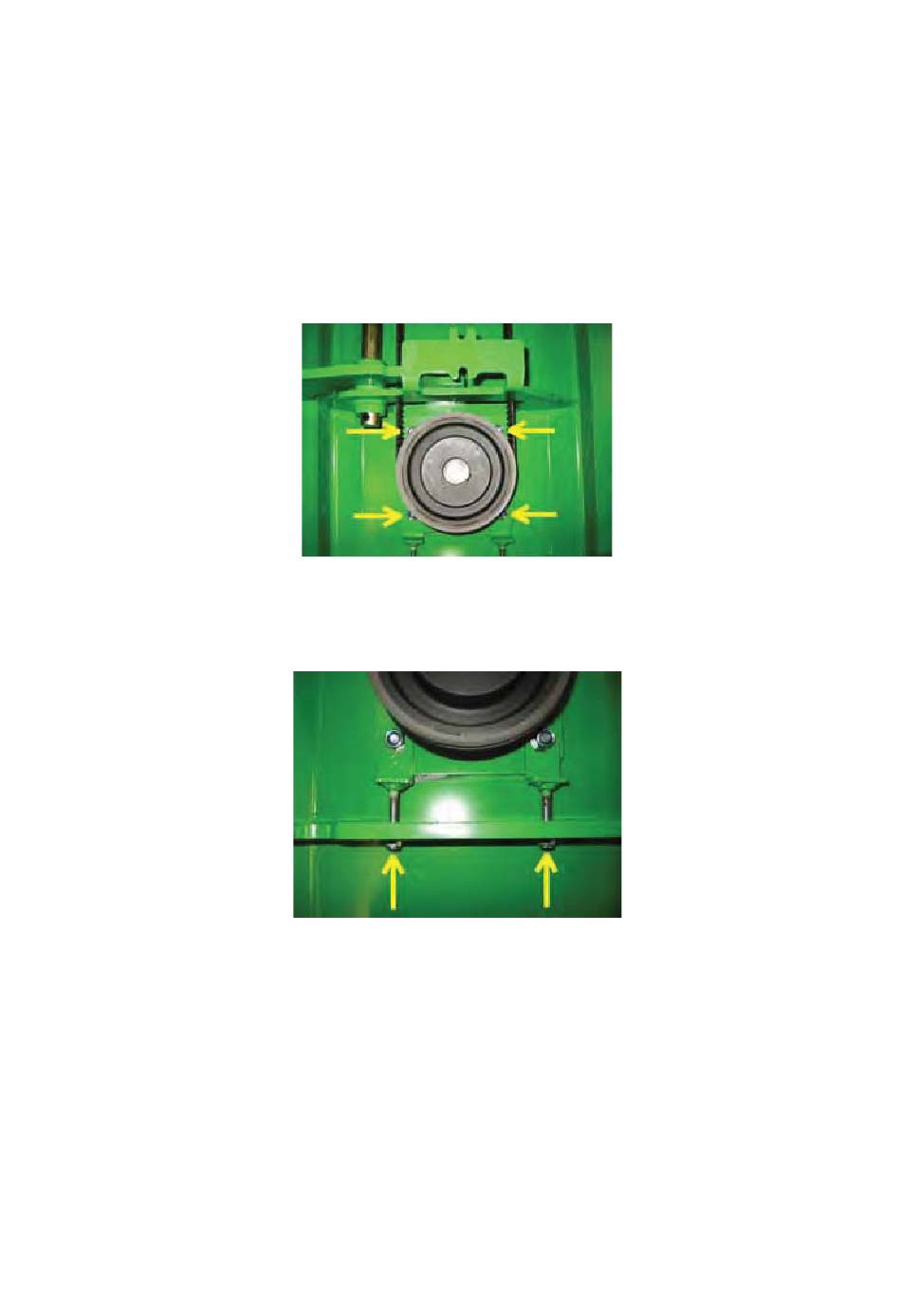

3. Die vier Schrauben unter der linken Zahnriemenscheibe (von vorne aus gesehen)
lockern, damit der Riemen gespannt werden kann. (Siehe Abb. 12)
4. Der Riemen wird durch Anziehen von zwei Schrauben auf der linken Seite (von vorne
gesehen) des Rasenmähers gespannt. (Siehe Abb. 13)
Abb. 12
Abb. 13
14
