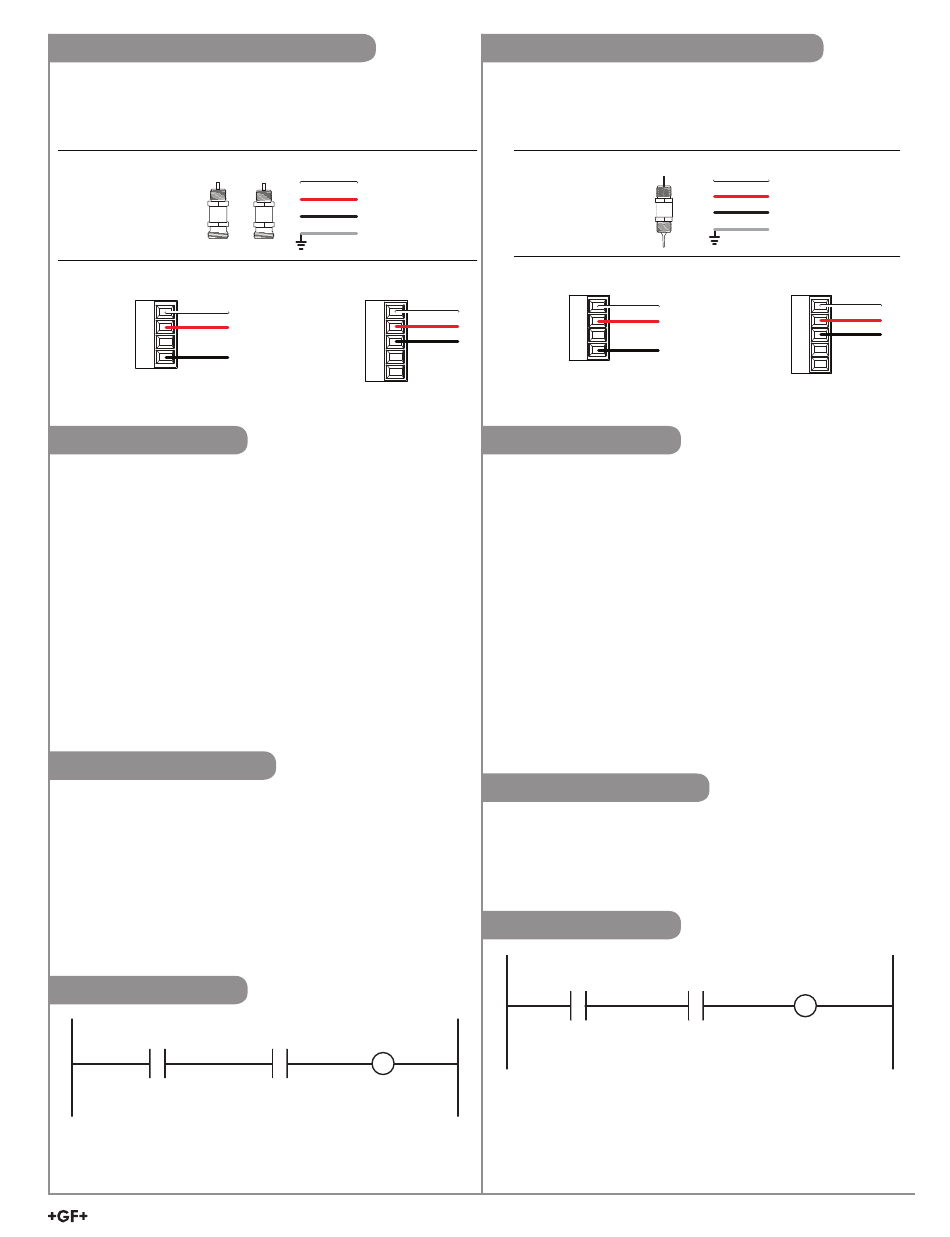

Digitale (S
L) Füllstandsensoren
3
Kompatible Sensoren ... 2250, 2450
Messung ......................... Füllstand
Kanal ............................... 1, 2, 3, 4, 5, 6
2250-11
Kanal 1 - 4
0486 Profibus
Weiß
MASSE
Rot
DATEN
Frequenzeingang
Schwarz
+5V-Ausgang
Zyklische Daten
Primäre Ablesung
Füllstand
Typ .......................... Float
Adresse .................. Base +0
Sekundäre Ablesung
Wird nicht verwendet; auf 0 (Null) setzen
Typ .......................... Float
Adresse .................. Base +4
Status (Lesen)
Typ .......................... Vorzeichenloser 8-Bit-Integer
Adresse .................. Base +8
Bit 0 ........................ Füllstandsensor ist bereit und
kommuniziert
Bit 1 ........................ Falsches Gerät gefunden
Bit 2 ........................ Fehlt, kein Sensor
Bit 3 ........................ Messfehler
GSD-Konfi guration
Relative Dichte x 0,001 (der zu messenden Flüssigkeit)
Vorzeichenloser 16-Bit-Integer (feste Dezimalstelle, 3. Stelle)
Bereich..................... 100 bis 9 999 (0,1 bis 9,999 relative
Dichte)
Standardvorgabe ...1 000 (Wasser = 1,000)
Füllstandeinheiten ........ Zentimeter (Standardvorgabe),
Meter, Zoll, Fuß
Mittelung (in Sekunden)
Bereich ........................0, 4, 10, 30
Standardvorgabe .......0 (AUS)
Programmbeispiel
IB 78.0
Füllstandsensor_OK
Betrieb:
Wenn der Füllstandsensor bereit ist und kommuniziert. Prüfen, ob der
Füllstand unter 25,1 cm liegt und wenn unter 25,1 cm, das Füllventil
einschalten.
2450-3
Weiß
Rot
Schwarz
Abschirmung
Kanal 5 - 6
Weiß
MASSE
Rot
ODER
DATEN
Schwarz
+5V-Ausgang
L EINGANG-
L EINGANG+
ID 70
Q 8.0
< Real 25,1
Füllventil
0486 Profi bus-Konzentrator: Installationsanleitung und GSD-Dokumentation
Digitale (S
L) Temperatursensoren
3
Kompatible Sensoren ... 2350
Messung ......................... Temperatur
Kanal ............................... 1, 2, 3, 4, 5, 6
2350-1
Kanal 1 - 4
0486 Profibus
Weiß
MASSE
Rot
ODER
DATEN
Frequenzeingang
Schwarz
+5V-Ausgang
Zyklische Daten
Primäre Ablesung
Temperatur
Typ .......................... Float
Adresse .................. Base +0
Sekundäre Ablesung
Wird nicht verwendet; auf 0 (Null) setzen
Typ .......................... Float
Adresse .................. Base +4
Status (Lesen)
Typ .......................... Vorzeichenloser 8-Bit-Integer
Adresse .................. Base +8
Bit 0 ........................ Temperatursensor ist bereit und
kommuniziert
Bit 1 ........................ Falsches Gerät gefunden
Bit 2 ........................ Fehlt, kein Sensor
Bit 3 ........................ Messfehler
GSD-Konfi guration
Temperatureinheiten ......... Celsius (Standardvorgabe),
Fahrenheit
Mittelung (in Sekunden)
Bereich ............................ 0, 3, 10, 30
Standardvorgabe ........... 0 (AUS)
Programmbeispiel
IB 57.0
Temperatursensor_OK
> Real 45,3
Betrieb:
Wenn der Temperatursensor bereit ist und kommuniziert. Prüfen, ob
die Temperatur über 45,3 liegt und wenn über 45,3, den Kühlmagnet-
Schalter einschalten.
Weiß
Rot
Schwarz
Abschirmung
Kanal 5 - 6
0486 Profibus
Weiß
MASSE
Rot
DATEN
Schwarz
+5V-Ausgang
L EINGANG-
L EINGANG+
ID 49
Q 8.2
Kühlmagnet_Schalter
