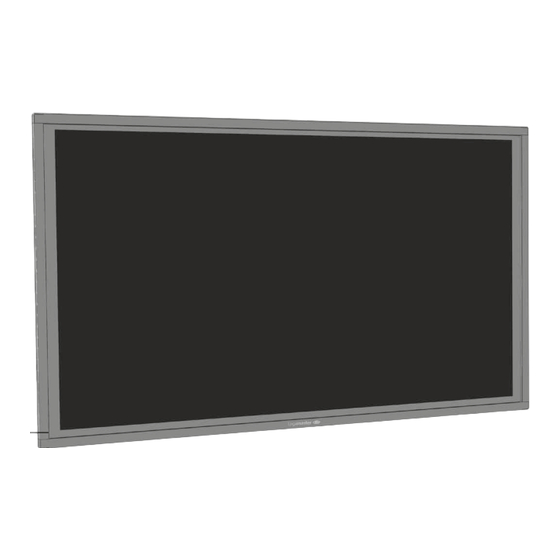

Legamaster STX-7550UHD Kurzanleitung Zur Installation

FEHLERSUCHE
Kein Bild Das Bild ist zu hell oder zu dunkel
1 Stellen Sie sicher, dass Netzstecker und Video-Kabel an 1. Stellen Sie Helligkeit und Kontrast des e-Screens ein.
beiden Enden korrekt angeschlossen sind. 2. Stellen Sie sicher, dass keine direkte Lichtquelle auf
2. Überprüfen Sie, ob der Hauptstromschalter auf "I" den Helligkeitssensor auf der Rückseite des e-Screens
gesetzt ist scheint
3. Überprüfen Sie, ob der e-Screen nicht im Stand-
by-Modus ist, indem Sie den An /Aus-Schalter auf der Die Bildfarbe ist schlecht
Fernbedienung oder dem e-Screen Keypad drücken. 1. Überprüfen Sie die Farbeinstellungen des e-Screens
4. Prüfen Sie, ob der korrekte Eingangskanal ausgewählt 2. Setzen Sie den e-Screen über das Menü auf Werksein-
ist. stellungen zurück.
5. Überprüfen Sie, ob das Equipment der Quelle richtig
funktioniert, zum Beispiel: Keine Touch-Funktion
- Die Quelle ist eingeschaltet und nicht im Standby / 1. Stellen Sie sicher, dass das USB-Kabel an beiden Enden
Schlafmodus. richtig installiert und nicht beschädigt ist.
- Kein Video-Kabel ist beschädigt (z.B. Kabelbrüche 2 Trennen Sie das USB-Kabel und verbinden Sie es nach
oder verbogene Anschlüsse). 10 Sekunden erneut, warten Sie einige Sekunden bis
- Falls möglich, überprüfen Sie dies mit anderen Quel- der Computer die neue Hardware erkennt.
len oder Kabeln. 3. Starten Sie den PC neu.
6. Im Falle von langen Video-Kabeln (>5m): Überprüfen
Sie die Signalübertragung mit den Originalkabeln. Schlechte Touch-Performance oder falsche Position
7. Im Falle der Installation von Peripherie-Geräten wie des Touch-Points
Verstärkern, Verteilern, Signalverstärkern, etc.: Über- 1. Stellen Sie sicher, dass keine unerwünschten Objekte
prüfen Sie die Funktion des Screens, indem Sie ihn mit im Feld des Touch-Systems sind (z.B. Jacket-Ärmel).
Originalkabeln direkt an die Quelle anschließen. 2. Stellen Sie sicher, dass keine Lichtquellen direkt auf die
Oberfläche des e-Screens scheinen (z.B. Halogenlamp-
Schlechte Bildqualität des Quellsignals en, Sonnenlicht).
1. Überprüfen Sie, ob das Equipment der Quelle korrekt 3. Platzieren Sie den Stylus oder Finger in einem Winkel
funktioniert, zum Beispiel: von 90 Grad auf der Touch-Oberfläche.
Alle Video-Kabel sind an beiden Enden korrekt 4. Halten Sie den Stylus nicht zu dicht an der Spitze.
installiert und nicht beschädigt (z.B. Kabelbrüche oder 5. Bitte stellen Sie sicher, dass die Innenseite des Rah-
verbogene Anschlüsse) mens (dort sind die Berührungssensoren platziert) sau-
Stellen Sie sicher, dass die Auflösung des Input-Signals ber ist und keine Objekte das Sichtfeld der Sensoren
auf die normale Auflösung des e-Screens eingestellt ist blockieren.
(3840x2160@30Hz oder 60Hz). 6. Schalten Sie die Skalierung in den Display-Einstellun-
2. Falls möglich, testen Sie mit anderen Quellen oder gen der Quelle aus.
Kabeln.
Langsame Touch-Erkennung
Das Bild ist nicht richtig positioniert 1. Schließen Sie alle aktiven Fenster des Computers.
1. Trennen Sie das Signalkabel und verbinden Sie es neu. 2. Starten Sie den Computer neu.
2. Starten Sie das gesamte System neu, schalten Sie
zuerst den Monitor und erst anschließend die Quelle
oder OPS PC ein.
3. Setzen Sie den e-Screen über das Menü auf
Werkseinstellungen zurück.
Informationen in diesem Dokument können ohne Vorankündigung
geändert werden. 2018 Legamaster International B.V. Alle Rechte
vorbehalten. Jegliche Reproduktion dieses Dokuments ohne eine
schriftliche Genehmigung von Legamaster International ist ausdrücklich
untersagt. In diesem Dokument verwendete Markennamen: Legamaster International B.V.
„Legamaster" und das „Legamaster"-Logo sind eingetragene Marken
Postbus 111
der Edding Aktiengesellschaft. Alle übrigen in diesem Dokument
7240 AC Lochem
genannten Marken oder Markennamen beziehen sich entweder auf
tel.: (+31) (0)573-713000
die Unternehmen, zu denen sie gehören, oder auf deren Produkte.
email: info@legamaster.com
Legamaster International erhebt keinerlei Eigentumsansprüche auf
irgendwelche Marken oder Markennamen außer den eigenen. internet: www.legamaster.com
Legamaster, brand of the edding group
Legamaster – KURZANLEITUNG ZUR INSTALLATION
OPS-Steckplatz
Mitgeliefertes Zubehör
EasyFix-Kabelschellen
Optional
EasyFix-Montageklemme für
Kameras
Optional
Regler für elektrisch höhen-
verstellbare FLEX-Lösungen
Netzschalter –
WS-Eingang
Optional
"I" = eingeschaltet
EasyFix Soundbar-
"O" = ausgeschaltet
Montageklemme
1 2 3 4 5 6 7 8 9 10 11 12 13
EINGANGS- UND
AUSGANGSANSCHLÜSSE
1 SPDIF
2 Audio Aus
3 IR-Extender
4 PC Audio Ein
5 VGA-Ein (15-Pin D-Sub)
6 HDMI 2 (HDMI 2.0)
7 HDMI 1 (HDMI 2.0)
8 DisplayPort
9 Service-USB-Port
10 Touch USB 1
11 Touch USB 2
12 RS-232C
13 Ethernet
Automatischer
Helligkeitssensor
BEDIENFELD
Taste Beschreibung
Stromversorgung (nach oben) Stromschalter; Strom Ein/Aus
Quelle (nach unten) Quelle wählen (umschalten)
Lautstärke+ (Rechts) Lautstärke +
Lautstärke- (Links) Lautstärke -
DEUTSCH
STX-7550/8650UHD
KURZANLEITUNG ZUR
INSTALLATION
Version 1.0
