Funkempfänger
Centralis indoor RTS
Centralis indoor RTS
Der
Er kann mit allen RTS Sendern eingesetzt werden. Die Steuerbefehle werden über Funk (433,42 MHz) mit einer
Reichweite von bis zu 300 Metern im freien Feld und ca. 20 Meter in Gebäuden übertragen.
1.
Merkmale
80 mm
2.
Installation
1. Die Reichweite von Funksteuerungen wird durch die gesetzlichen Bestimmungen für Funk-
!
anlagen und die baulichen Gegebenheiten begrenzt. Bitte achten Sie bei der Projektierung
darauf, dass ausreichender Funkempfang gewährleistet ist.
2. Um die Empfangsqualität nicht zu beeinträchtigen, sollte bei der Installation darauf geachtet
werden, dass ein Mindestabstand von 30 cm zwischen einem Sender und einem
Centralis indoor RTS (Funkempfänger) eingehalten wird, und mindestens 20 cm
zwischen 2 Empfängern.
3. Der Centralis indoor RTS sollte nicht in direkter Nähe metallischer Flächen installiert werden.
Starke lokale Sendeanlagen (z.B.: Funk-Kopfhörer), deren Sendefrequenz mit der des Centralis
indoor RTS identisch ist, können den Empfang beeinflussen.
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
GEBRAUCHS-
ANWEISUNG
Damit Sie die Vorzüge Ihres Funkempfängers Centralis indoor RTS optimal nutzen
können, bitten wir Sie diese Gebrauchsanweisung genau durchzulesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer
0180/5252131 gerne zur Verfügung.
inteo

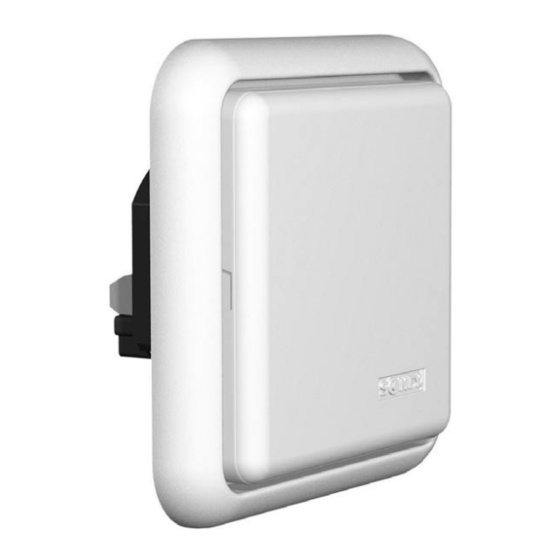

Centralis indoor RTS
ist ein Funkempfänger für die drahtlose Bedienung von motorisierten Rollläden.
80 mm
Schutzgrad durch Gehäuse:
45 mm
Centralis indoor RTS
Artikel-Nummer:
Betriebsspannung:
Funkfrequenz:
Sicherung:
Schutzklasse:
Betriebstemperatur:
Umgebungsbedingungen:
Schaltbelastbarkeit Relais:
Schaltzeit Relais:
Centralis indoor RTS
EN60669
EN50081-1
EN50082-1
101045
220-240 V ~ 50/60 Hz
433,42 MHz
3,15 A
IP 30
II
+5°C bis +40°C
trockene Wohnräume
cos > 0,8 / 3 A / 230 V / 50 Hz
ca. 3 min.
1
Werbung
Verwandte Anleitungen für SOMFY Centralis indoor RTS
Inhaltszusammenfassung für SOMFY Centralis indoor RTS
- Seite 1 Centralis indoor RTS (Funkempfänger) eingehalten wird, und mindestens 20 cm zwischen 2 Empfängern. 3. Der Centralis indoor RTS sollte nicht in direkter Nähe metallischer Flächen installiert werden. Starke lokale Sendeanlagen (z.B.: Funk-Kopfhörer), deren Sendefrequenz mit der des Centralis indoor RTS identisch ist, können den Empfang beeinflussen.
- Seite 2 Verkabelung von Centralis indoor RTS Centralis indoor RTS kann zusammen mit allen SOMFY Standard-Motoren eingesetzt werden. Die Verkabelung ist dem nachstehenden Schaltbild zu entnehmen. Errichten, Prüfen und Inbetriebsetzen des 230 V-Anschlusses darf nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden! Schalten Sie alle zu montie-...
- Seite 3 - Drücken Sie hierzu länger als 2 Sekunden die Programmiertaste am Sender, der nicht gelöscht werden soll. Danach kurz die Programmiertaste desjenigen Senders drücken, der gelöscht werden soll. ➔ Die LED auf dem Centralis indoor RTS-Empfänger blinkt und zeigt an, dass dieser Sender gelöscht wurde. Änderungen dienen dem technischen Fortschritt Centralis indoor RTS und bleiben vorbehalten.
- Seite 4 Den gesamten Speicher eines Centralis indoor RTS-Empfängers löschen - Um die Adressen aller Sender aus dem Speicher 10 Sekunden eines Centralis indoor RTS-Empfängers zu löschen, ist die Programmiertaste des Empfängers so lange zu drücken, bis die LED blinkt (ca. 10 Sekunden).
