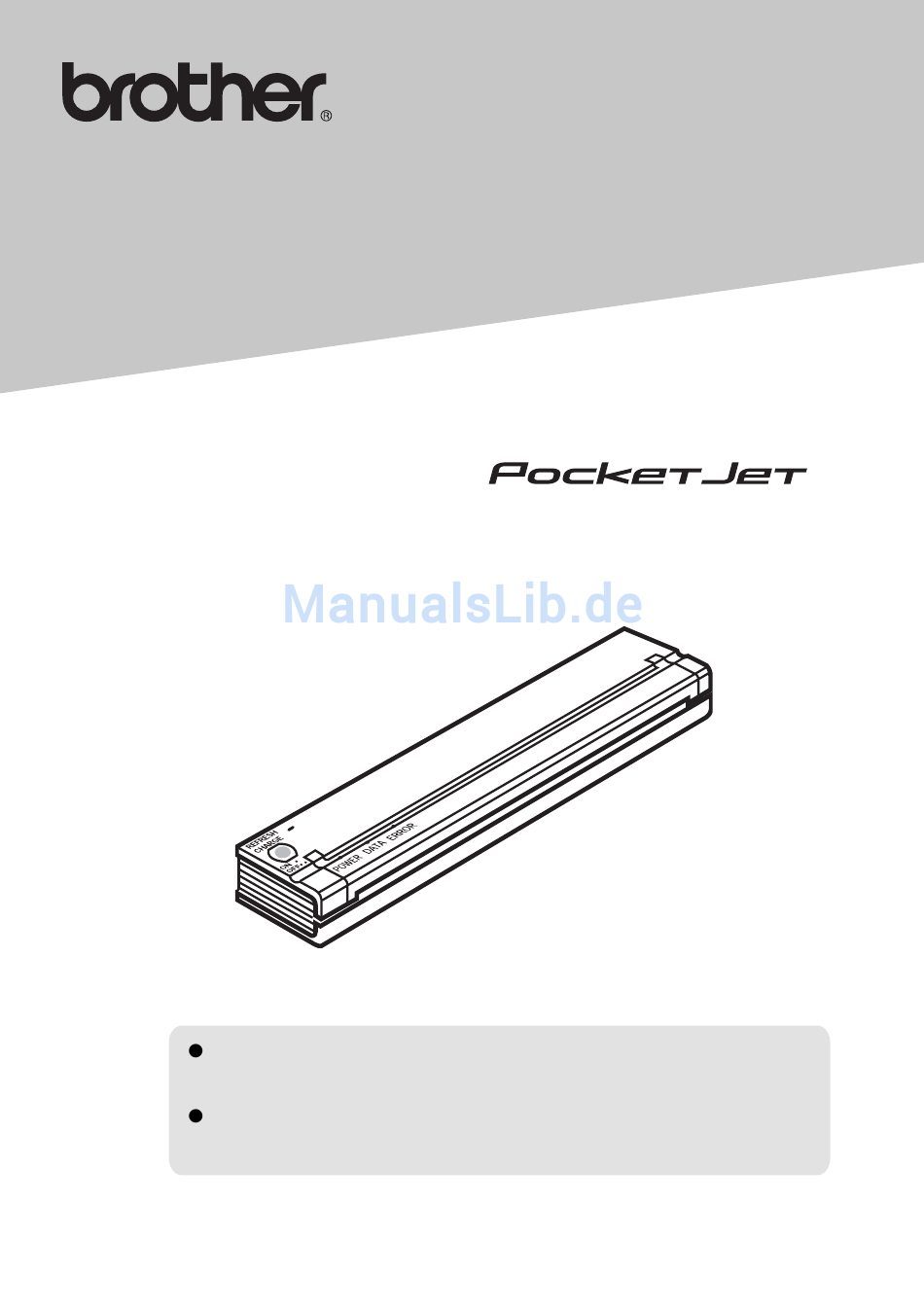

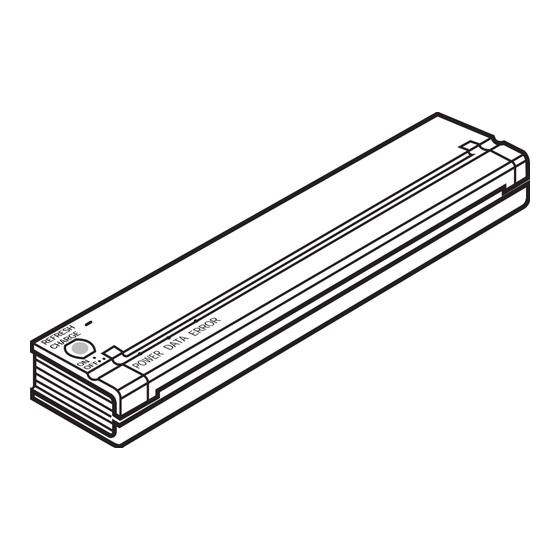

- Seite 1 Benutzerhandbuch PJ-522/523/562/563 Portabler Drucker Lesen Sie bitte dieses Benutzerhandbuch, bevor Sie den Drucker verwenden. Bitte bewahren Sie dieses Handbuch zum zukünftigen Nach- schlagen griffbereit auf.
- Seite 2 Vielen Dank für den Kauf des portablen Brother-Druckers PocketJet PJ-522 / PJ-523 / PJ- 562 / PJ-563. Bei diesen Modellen (PJ-522, PJ-523, PJ-562 und PJ-563; nachfolgend als "die Drucker" bezeichnet) handelt es sich um portable Thermodrucker. Lesen Sie bitte dieses Benutzerhandbuch, bevor Sie den Drucker verwenden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 – Inbetriebnahme des Druckers ..............1 Anschluss an eine Wechselstromquelle (Option) ..........1 Anschluss an eine Gleichstromquelle (Option) ............. 2 Verwendung des Bedienungsfelds ................. 3 Funktionen des Hauptschalters ................. 3 Anzeigelichter ....................4 Kapitel 2 – Der Drucker im Einsatz ................5 Drucklösungen ....................... - Seite 4 Kapitel 3 – Tipps zur Handhabung von Papier ............39 Einführen des Papiers ..................39 Verwendung von Brother-Originalthermopapier ..........40 Nutzungs- und Handhabungshinweise ..............40 Beseitigen eines Papierstaus ................41 Methode 1 ....................... 41 Methode 2 ....................... 41 Kapitel 4 – Wartung des Druckers ................43 Reinigung des Druckkopfes .................
-
Seite 5: Kapitel 1 - Inbetriebnahme Des Druckers
Kapitel 1 - Inbetriebnahme des Druckers Anschluss an eine Wechselstromquelle (Option) Schließen Sie den Drucker für den Betrieb über Wechselstrom oder zum Aufl aden des Akkus an eine Wechselstromquelle an (siehe "Aufl aden des Akkus" auf Seite 37). 1. Verbinden Sie das Netzteil mit dem Drucker, wie in Abbildung 2 gezeigt. 2. -
Seite 6: Anschluss An Eine Gleichstromquelle (Option)
Anschluss an eine Gleichstromquelle (Option) Der PocketJet kann auch über den internen Ni-MH-Akku oder über einen Autoadapter betrieben werden. Den Ablauf zur Installation des Akkus fi nden Sie auf Seite 34. Mit den unten beschriebenen Schritten können Sie Ihren PocketJet an eine 12 V- Autobatterie anschließen, um zu drucken oder den Akku aufzuladen. -
Seite 7: Verwendung Des Bedienungsfelds
Verwendung des Bedienungsfelds Das Bedienungsfeld besteht aus dem Hauptschalter und drei Anzeigelichtern. Siehe Abbildung 4. Abbildung 4. Bedienungsfeld Funktionen des Hauptschalters Stromversorgung EIN: Drücken Sie bei ausgeschaltetem Drucker den Hauptschalter einmal. Stromversorgung AUS: Drücken Sie den Hauptschalter zweimal schnell. Manueller Seitenvorschub: Bei eingeschaltetem Gerät und eingelegtem Papier drücken und halten Sie den Hauptschalter, um das Papier vorzuschieben (oder auszuwerfen). -
Seite 8: Anzeigelichter
HINWEIS: Zusätzliche Funktionen wie automatisches Einschalten (Auto On), automatisches Ausschalten (Auto Off) und Voreinzug (Pre-Feed) sind für Ihren Drucker über das PocketJet 3-Programm oder PocketJet 3Plus-Programm verfügbar. Einzelheiten fi nden Sie auf den Seiten 16 bis 33. Anzeigelichter Die drei Anzeigelichter – POWER, DATA und ERROR – weisen sowohl auf normale Betriebs- als auch Fehlersituationen hin. -
Seite 9: Kapitel 2 - Der Drucker Im Einsatz
Für die meisten Druckeranwendungen benötigt Ihr Drucker Treibersoftware, damit er mit Ihrem Computer kommunizieren kann. Im Lieferumfang Ihres PocketJet befi ndet sich eine CD mit Treibern und Installationshinweisen. Auf der mitgelieferten CD und der Brother Solution Center-Website sehen Sie die jeweils aktuelle Treiberversionsnummer. Sollte die Website-Version neuer sein (mit höherer Versionsnummer), empfehlen wir Ihnen, diese zu... -
Seite 10: Treiberinstallation
Treiberinstallation HINWEIS: Bitte verbinden Sie Ihren PocketJet-Drucker NICHT über das USB-Kabel mit Ihrem Computer, solange Sie KEINE Treiber installiert haben. Falls Sie das versehentlich getan haben, brechen Sie den "Assistenten für neue Hardware"ab, ziehen Sie das USB-Kabel heraus und starten Sie dann die unten beschriebene Treiberinstallation. -
Seite 11: Manuelle Installation
Hinweise erhalten. Zugriff auf erweiterte Softwarefunktionen Textmodus: Die Drucker (PJ-522 / PJ-523 / PJ-562 / PJ-563) können entweder im Rastergrafi k- oder im Textmodus drucken. Die Auswahl wird anhand des Datenstroms, der vom Hostgerät an den Drucker übermittelt wird, automatisch bestimmt. -
Seite 12: Dichtemodi
über "Start: Einstellungen: Drucker: Brother PJ-522: Druckeinstellungen: Erweitert" oder vorübergehend über die Menüoption "Drucken" in Ihrer Anwendung. In den oberen Abläufen wird "Brother PJ-522" durch Ihr aktuelles Druckermodell ("Brother PJ-523", "Brother PJ-562" oder "Brother PJ-563") ersetzt. Dichtemodi Sie können die Druckhelligkeit auf den gewünschten Wert zwischen Null und 10 einstellen. -
Seite 13: Auswahl Von Druckmedien
Auswahl von Druckmedien Bogenpapier Wählen Sie "Fixed Page Mode" (Festseitenmodus). Wählen Sie das passende Papierformat (Letter, A4 oder Legal). Unter Windows Vista / XP / 2000 Professional setzen Sie den Papiertyp auf "Cutsheet" (Bogenpapier). Nicht perforiertes Rollenpapier Um Rollenpapier zu verwenden, müssen Sie unter Verwendung des "Fixed Page Mode" (Festseitenmodus) eine feste Seitenlänge wählen, oder eine variable Seitenlänge mit dem "No Feed Mode"... -
Seite 14: Perforiertes Rollenpapier
3. Wenn die gewünschte feste Länge nicht einem dieser Formate entspricht, verwenden Sie die Erweiterte Funktionseinrichtung, wie in Punkt 2 oben erläutert, um das benutzerdefi nierte Papierformat festzulegen. Richten Sie die gewünschte Breite und Länge ein. D. Mehrseitige Dokumente mit “Abreißfunktion” für JEDE Seite HINWEIS: Diese Funktion wurde neulich dem Windows Vista/XP/2000 Professional Treiber hinzugefügt. -
Seite 15: Windows-Spezifi Sche Betriebssystemfunktionen
Windows-spezifi sche Betriebssystemfunktionen Hinweise für Windows Vista: Die Funktion "Roll Paper Pause" (Rollenpapier-Pause) steht unter Vista nicht zur Verfügung. Dieses System unterstützt sowohl die 32-Bit- als auch die 64-Bit-Version von Vista. Hinweise für XP / 2000 Professional: Paper Type Control (Papiertypauswahl) – Wählen Sie "Cut Sheet" (Bogenpapier), "Roll"... -
Seite 16: Verbindung Mit Dem Computer
Verbindung mit dem Computer Es gibt zwei Methoden zur Verbindung Ihres PocketJets mit Ihrem Computer: Über ein USB- Kabel und über Infrarot ( IrDA). Die Modelle PJ-562 und PJ-563 können Sie über Bluetooth-Wireless verbinden. Über USB-Kabel VORSICHT: Installieren Sie die Treibersoftware, bevor Sie den Drucker über das USB- Kabel am Computer anschließen. -
Seite 17: Über Infrarot (Irda)
Über Infrarot ( IrDA) Wenn beim Einschalten des Druckers kein USB- Kabel mit dem PocketJet verbunden ist, wird automatisch die Infrarot-Verbindung aktiviert. Stellen Sie sicher, dass Ihr Computer korrekt für die Übermittlung von Daten über den Infrarot-Port eingerichtet ist, und überprüfen Sie, ob die beiden Infrarot-Ports aufeinander ausgerichtet sind. -
Seite 18: Drucken
Die POWER-Anzeige leuchtet auf. Siehe Abbildung 8. Abbildung 8. Einschalten des Druckers EIN 3. Legen Sie einen Bogen Brother-Originalpapier (PA-C-410) in den Papierschacht ein. Halten Sie dabei die Druckseite des Papiers nach hinten, so dass sie zur hinteren Seite des Druckers zeigt. Siehe Abbildung 9. -
Seite 19: Ausschalten Des Druckers Aus
4. Drucken Sie eine oder mehrere Seiten aus einer beliebigen Softwareanwendung. Die grüne DATA- Anzeige blinkt, was bedeutet, dass der Drucker Daten vom Computer empfängt. HINWEIS: Wenn Sie Papier in den Papierschacht eingelegt haben und die grüne DATA-Anzeige weiter leuchtet (ohne zu blinken), hat der Drucker nicht genügend Daten erhalten, um eine ganze Seite zu drucken. -
Seite 20: Pocketjet-Programm (Konfi Gurationsprogramm)
PocketJet-Programm (Konfi gurationsprogramm) Die mit den Druckern (PJ-522, PJ-523, PJ-562 und PJ-563) mitgelieferte CD enthält ein PocketJet-Programm (ein Setupprogramm für Drucker), mit dem der Benutzer speicherbare Konfi gurationsoptionen für den Drucker ändern kann. Änderungen an den Standardkonfi gurationsoptionen sind in den meisten Fällen nur dann relevant, wenn der Host-Computer einfache Textdaten übermitteln wird und keinen von... -
Seite 21: Verwendung Des Pocketjet 3-Programms
Verbinden Sie den Drucker über das mitgelieferte USB- Kabel mit dem Host- Computer oder richten Sie die Infrarot-Anschlüsse von Drucker und Computer aus. • Wählen Sie aus dem Start-Menü die Option Programme, "Brother" und "Brother PocketJet 3" oder "PocketJet 3Plus" und dann "PocketJet 3-Programm (oder PocketJet 3Plus-Programm)". -
Seite 22: Menüleiste
Menüleiste Menü File (Datei): • Import (Importieren) – Laden einer Konfi gurationsdatei, die zuvor mit Hilfe der Exportfunktion gespeichert wurde. HINWEIS: Sie müssen dann diese Konfi guration speichern, um den Drucker auf diese Konfi guration einzustellen. • Export (Exportieren) – Eine Konfi guration in einer Datei speichern. HINWEIS: Die Bluetooth-Informationen sind nicht mehr in dieser Datei gespeichert. - Seite 23 Bei Auswahl von "Bluetooth Settings" (Bluetooth-Einstellungen) wird das folgende Dialogfeld angezeigt, in dem Sie zwei Parameter - PIN-Code und lokaler Name - eingeben können. Durch die Eingabe eines neuen PIN-Codes wird der Zugriff auf Ihren Drucker auf nur einen Host beschränkt, der über den korrekten PIN-Code verfügt. Durch Eingabe eines neuen lokalen Namens wird die Identifi...
-
Seite 24: Konfi Gurationsoptionen (Auswahl Über Aktionsmenüs)
HINWEIS: Diese Konfi gurationsoptionen sind in den meisten Fällen nur relevant, wenn der Host-Computer einfache Textdaten an den Drucker sendet und nicht über einen von Brother gelieferten Treiber verfügt. Zu den für alle Betriebssysteme gemeinsamen Optionen gehören Auto-On, Auto-Off und Pre-Feed. - Seite 25 Bei Standard- Papierformaten bestimmt diese Einstellung die Standardränder und die erwartete Länge für jede gedruckte Seite. Für das "Custom" (benutzerdefi nierte) Papierformat können Ränder und Seitenlänge über die Befehle "Form Length" (Seitenlänge), "Bottom Margin" (Unterer Rand), "Left Margin" (Linker Rand) und "Right Margin"...
- Seite 26 Form Feed Mode (Seitenvorschubmodus): Diese Einstellung wirkt sich darauf aus, wie der Drucker auf einen Seitenvorschubbefehl aus einer beliebigen Quelle reagiert. Je nach Typ des verwendeten Papiers sind verschiedene Optionen geeignet. Der "Fixed Page Mode" (Festseitenmodus) ist normalerweise der geeignete Modus.
- Seite 27 sobald eine externe Stromquelle angeschlossen wird. Das ist bei bestimmten mobilen Installationen nützlich, bei denen der Hauptschalter schwer oder gar nicht zugänglich ist. Ist Auto-On (Auto-Ein) auf "Enabled-No Main Switch" (Aktiviert - ohne Hauptschalter) gesetzt, fährt der Drucker hoch, sobald eine externe Stromquelle angeschlossen wird, und kann nicht über den Hauptschalter ausgeschaltet werden.
- Seite 28 Dieser Befehl legt fest, wie die ESC/P -Emulation auf die ASCII-Zeichen 10 und ® 13 reagiert. Es handelt sich hierbei um die Zeichen "Seitenvorschub" (LF) und "Zeilenschaltung" (CR). Das "LF"-Zeichen veranlasst den Drucker, zur nächsten Druckzeile vorzugehen und das "CR"-Zeichen lässt den Drucker zurück an den linken Rand springen.
- Seite 29 Form Length (Seitenlänge): Mit diesem Befehl richten Sie die Seitenlänge für ein "Custom" (benutzerdefi niertes) Seitenformat ein. Sie können den vertikalen Druckbereich in den über die Einstellung für "Text Line Spacing" (Textzeilenabstand) defi nierten Textzeilen oder in mm (Zoll) festlegen. Wenn Sie die Methode "Lines"...
- Seite 30 Bottom Margin (Unterer Rand): Diese Einstellung ändert den unteren Rand, wenn die Option "Page Size" (Seitengröße) auf "Custom" (Benutzerdefi niert) gesetzt ist. Mit "Lines" (Zeilen) können Sie einen unteren Rand in der Höhe einer bestimmten Anzahl von Textzeilen einrichten. Der tatsächliche Rand hängt von der aktuellen Einstellung der Option "Text Line Spacing"...
- Seite 31 Left Margin (Linker Rand): Diese Einstellung kann den linken Rand verändern, wenn die Option "Custom" (benutzerdefi niert) für "Page Size" (Seitengröße) gewählt ist. Sie können Änderungen vermeiden, indem Sie "Use Paper Size" (Papierformat verwenden) auswählen, was voraussetzt, dass Sie die gesamte verfügbare Druckbreite von 21,59 cm (8") verwenden wollen.
- Seite 32 Right Margin (Rechter Rand): Diese Einstellung kann den rechten Rand verändern, wenn die Option "Custom" (benutzerdefi niert) für "Page Size" (Seitengröße) gewählt ist. Sie können Änderungen vermeiden, indem Sie "Use Paper Size" (Papierformat verwenden) auswählen, was voraussetzt, dass Sie die gesamte verfügbare Druckbreite von 21,59 cm (8") verwenden wollen.
- Seite 33 Default Font (Standardschrift): Dieser Befehl bestimmt, welche der zwei internen Schriften beim Drucken von ASCII- Text als Standardschrift verwendet wird. Ab Werk wird eine Serifenschrift (ähnlich wie Courier) und eine serifenlose Schrift (ähnlich wie Letter Gothic) bereitgestellt. Default Pitch (Standardabstand): Dieser Befehl legt die standardmäßige Zeichenbreite beim Drucken von ASCII-Text fest.
- Seite 34 Character Set Map (Zeichensatz): In diesem Menü können Sie die für eine bestimmte Sprache passenden Sonderzeichen auswählen. Eine Übersicht über die verfügbaren Sonderzeichen fi nden Sie in Anhang I. Seite 30...
-
Seite 35: Druckerbefehle (Funktionsschaltfl Ächen)
Druckerbefehle (Funktionsschaltfl ächen) Siehe Schaltfl ächen am unteren Fensterrand. Test Page (Testseite): Sie können eine Testseite über das Konfi gurationsprogramm oder den Hauptschalter drucken (siehe "Selbsttestfunktion" auf Seite 52). Mit einem Klick auf "Test Page" (Testseite) wird eine Seite mit der aktuellen Druckerkonfi... - Seite 36 Seite 32...
- Seite 37 Clean (Reinigen): Wenn Sie auf diese Schaltfl äche klicken, versetzen Sie den Drucker in den "Reinigungsmodus". Weitere Informationen zu diesem Wartungsvorgang fi nden Sie im entsprechenden Abschnitt dieses Handbuchs. Factory Reset (Werksrückstellung): Wenn Sie auf diese Schaltfl äche klicken, wird der Drucker auf die werksseitigen Voreinstellungen für Schriftarten und Konfi...
-
Seite 38: Installation Des Akkus (Option)
Installation des Akkus (Option) 1. Öffnen Sie die Akkuabdeckung des Druckers, indem Sie auf den Abdeckungsriegel drücken. Ziehen Sie die Abdeckung vom Netzteil weg. Siehe Abbildung 10. Abbildung 10. Öffnen der Akkuabdeckung 2. Klappen Sie die Abdeckung ganz auf und nehmen Sie sie heraus. 3. - Seite 39 4. Halten Sie das Auswurfband fest, das im Inneren des Akkufachs angebracht ist. Siehe Abbildung 12. HINWEIS: Wenn Sie vergessen, das Band hoch zu halten, legen Sie den Akku möglicherweise auf das Band drauf. Sie können dann den Akku nicht mehr mit Hilfe des Auswurfbands entfernen. Abbildung 12.
-
Seite 40: Entfernen Des Akkus
Entfernen des Akkus 1. Öffnen Sie die Akkuabdeckung des Druckers, indem Sie auf den Abdeckungsriegel drücken. Klappen Sie die Abdeckung ganz auf und nehmen Sie sie heraus. 2. Ziehen Sie das Auswurfband wie in Abbildung 13 gezeigt, bis der Akku sich aus dem Fach zu lösen beginnt. -
Seite 41: Aufl Aden Des Akkus
Aufl aden des Akkus HINWEIS: Akkus werden ab Lager unaufgeladen geliefert. Brother empfi ehlt die Durchführung eines vollständigen Aufl adezyklus (entsprechend der Schritte 1 bis 3 unten), bevor Sie den Akku zum ersten Mal benutzen. 1. Stellen Sie sicher, dass der Drucker über das Netzteil und Stromkabel mit einer Wechselstromquelle oder über ein Gleichstromkabel mit einer Gleichstromquelle... -
Seite 42: Tipps Zur Verwendung Des Akkus
Tipps zur Verwendung des Akkus Dunklere Ausdrucke entladen den Akku schneller als helle Ausdrucke. Verwenden Sie die Dichteeinstellung im Treiberdialogfeld auf Ihrem Computer oder das Konfi gurationsprogramm, um die Helligkeit anzupassen. Siehe "Zugriff auf erweiterte Softwarefunktionen" auf Seite 7. Seite 38... -
Seite 43: Kapitel 3 - Tipps Zur Handhabung Von Papier
Kapitel 3 - Tipps zur Handhabung von Papier Einführen des Papiers 1. Halten Sie den Papierbogen mit beiden Händen, so dass er beim Einführen in den Papierschacht gerade ausgerichtet ist. Stellen Sie sicher, dass die Unterkante des Papiers parallel zur Zufuhrwalze verläuft. 2. -
Seite 44: Verwendung Von Brother-Originalthermopapier
Siehe "Seitenvorschubmodi" auf Seite 8 und "Nicht perforiertes Rollenpapier" auf Seite 9 und "Perforiertes Rollenpapier" auf Seite 10. Verwendung von Brother-Originalthermopapier Brother garantiert optimale Kompatibilität mit Ihrem PocketJet-Drucker, wenn Sie Brother-Originalthermopapier verwenden. Dieses Papier ist ein Thermopapier, das die Verwendung von Toner, Farbbändern oder Druckfarben überfl üssig macht. Das Papier wurde speziell zur optimalen Unterstützung der PocketJet-Druckerfamilie entwickelt... -
Seite 45: Beseitigen Eines Papierstaus
Beseitigen eines Papierstaus Methode 1 Drücken und halten Sie den grünen Hauptschalter. Der Antriebsmotor startet und bewegt sich einige Sekunden langsam, dann schneller, solange Sie den Schalter halten. Das kann bei Bedarf beliebig oft wiederholt werden. Wenn das gestaute Papier dadurch nicht aus dem Drucker ausgegeben wird, verwenden Sie die unten beschriebene Methode 2. - Seite 46 2. Ziehen Sie das Papier vorsichtig aus dem Drucker heraus. Sie können in beide Richtungen ziehen. Siehe Abbildung 16. Abbildung 16. Herausziehen von gestautem Papier aus dem Drucker 3. Schließen Sie die Ausgabeabdeckung. 4. Führen Sie einen neuen Bogen Papier in den Drucker ein und starten Sie den Druckauftrag neu.
-
Seite 47: Kapitel 4 - Wartung Des Druckers
Kapitel 4 - Wartung des Druckers Reinigung des Druckkopfes Um eine hohe Druckqualität zu wahren, reinigen Sie den Druckkopf nach 500 Drucken oder wenn Sie unterbrochene oder helle Zeichen auf der Seite entdecken. HINWEIS: Beschädigtes oder gefaltetes Papier kann ebenfalls zu unterbrochenen oder hellen Zeichen führen. - Seite 48 Abbildung 17. Einführen des Reinigungstuchs HINWEIS: Versuchen Sie niemals, den Druckkopf mit einem anderen Material als dem Reinigungstuch zu reinigen. Das Reinigungstuch ist nur für die Druckkopf- und Walzenreinigung geeignet. Verwenden Sie es nicht, um andere Teile des Druckers zu reinigen. Werfen Sie das Reinigungstuch nach der Reinigung des Druckkopfes nicht weg.
-
Seite 49: Reinigung Der Andruckwalze
Reinigung der Andruckwalze Schmutz und Staub auf der Andruckwalze können dazu führen, dass das Papier von der Walze schief in den Drucker eingezogen wird, die Qualität des Druckbilds leidet oder beides. Stellen Sie sicher, dass der Drucker an einer Stromquelle angeschlossen und kein Papier eingelegt ist. - Seite 50 Abbildung 18. Reinigung der Andruckwalze. HINWEIS: Versuchen Sie niemals, die Andruckwalze mit einem anderen Material als dem Reinigungstuch zu reinigen. Das Reinigungstuch ist nur für die Druckkopf- und Andruckwalzenreinigung geeignet. Verwenden Sie es nicht, um andere Teile des Druckers zu reinigen. Werfen Sie das Reinigungstuch nach der Reinigung der Andruckwalze nicht weg.
-
Seite 51: Reinigung Des Druckergehäuses
Reinigung des Druckergehäuses Sollte das Gehäuse des Druckers schmutzig werden, reinigen Sie es mit einem trockenen Tuch. HINWEIS: Achten Sie darauf, dass das Tuch nicht nass ist. Lassen Sie niemals Wasser in den Drucker gelangen. Verwenden Sie niemals Benzol, Alkohol, Farbverdünner oder andere Reinigungsmittel, die scharf, alkalisch oder säurehaltig sind. - Seite 52 Notizen: Seite 48...
-
Seite 53: Kapitel 5 - Referenz
Kapitel 5 - Referenz Anzeigelichter Die Anzeigelichter geben Ihnen Hinweise über den aktuellen Status des Druckers. Übersicht über die Anzeigelichter Leuchtet Blinkt = Blinken abwechselnd POWER DATA ERROR = Spielt keine Rolle Externer Stromanschluss verwendet Akku wird verwendet > 14,0 V Akku wird verwendet >... -
Seite 54: Warnungen Über Anzeigelichter
POWER DATA ERROR Falsche Prüfsumme für Firmware- Daten Kein Akku beim Aufl aden gefunden Zeitüberschreitung beim Aufl aden Niedrige Thermokopf- Temperatur Hohe Thermokopf- Temperatur Fehler beim Datenempfang Warnungen über Anzeigelichter Die POWER-Anzeige leuchtet nicht Der Drucker erhält keine Stromversorgung. Wenn Sie das Netzteil verwenden, stellen Sie sicher, dass es korrekt angeschlossen ist. -
Seite 55: Zeitüberschreitung Beim Aufl Aden
Zeitüberschreitung beim Aufl aden Der Drucker glaubt, dass zu viel Zeit erforderlich war, um den Akku auf eine normale Ladespannung zu bringen. Für den Ladevorgang sind maximal 150 Minuten zulässig. Das ist ein Hinweis, dass der Akku ausgetauscht werden sollte. Niedrige Thermokopf-Temperatur Die Temperatur des Thermokopfes ist zu niedrig, um einen zuverlässigen Druck zu gewährleisten (weniger als 0°C (32°F)). -
Seite 56: Selbsttestfunktion
Drucker in den "Service-Modus" zu schalten. Die rote DATA- Anzeige leuchtet auf. Führen Sie einen Bogen Brother-Originalthermopapier in den Drucker ein. Die Testseite wird automatisch gedruckt. Nach Abschluss des Druckes kehrt der Drucker in den Ruhestatus zurück. -
Seite 57: Kapitel 6 - Fehlerbehebung
Kapitel 6 - Fehlerbehebung Übersicht Wenn Sie Schwierigkeiten mit der korrekten Funktionsweise Ihres Druckers haben, stellen Sie zunächst sicher, dass Sie die folgenden Aufgaben richtig durchgeführt haben (siehe Kapitel 1 "Inbetriebnahme des Druckers"). • Installation des Akkus oder Anschluss des Druckers an eine Wechselstromquelle •... -
Seite 58: Papierprobleme
Papier wird durch den Drucker transportiert, aber auf dem Papier ist nichts zu sehen Stellen Sie sicher, dass Brother-Originalthermopapier verwendet wird und dass Papier korrekt mit der Druckseite von Ihnen weg eingelegt ist. Siehe Seite 39, "Zugriff auf erweiterte Softwarefunktionen". Prüfen Sie außerdem die Druckdichte-Einstellung über die "Erweiterten Softwarefunktionen", Kapitel 2. -
Seite 59: Das Bild Ist An Mehreren Stellen Komprimiert Oder Gedehnt
Papier keine Dellen oder Falten hat. Es sollte fl ach liegen und die Oberfl ächenbeschichtung sollte weder beschädigt noch uneben sein. Verwenden Sie Brother-Originalthermopapier und stellen Sie sicher, dass es keine sichtbaren Verformungen hat. Prüfen Sie die Dichteeinstellungen im Druckertreiber. Wenn die Einstellung zu niedrig ist, erhöhen Sie diese. -
Seite 60: Der Obere Rand Ist Nicht Korrekt
Der obere Rand ist nicht korrekt Stellen Sie sicher, dass Sie im Konfi gurationsprogramm und Ihrer Softwareanwendung die Ränder korrekt eingestellt haben. Falls nicht, richten Sie den oberen und unteren Rand für die Seite nach Bedarf ein. Stellen Sie sicher, dass Sie das Papier nicht mit zu viel Kraft in den Papierschacht einführen. -
Seite 61: Seiten Werden Nicht Gedruckt
Seiten werden nicht gedruckt Die grüne DATA- Anzeige leuchtet, blinkt aber nicht Der Druckerpuffer enthält nicht gedruckte Daten aus der Softwareanwendung. Wenn Sie bereits Papier in den Drucker eingelegt haben, nehmen Sie das Papier heraus und legen Sie es dann neu ein, um sicherzustellen, dass der Drucker weiß, dass Papier vorhanden ist. -
Seite 62: Kapitel 7 - Technische Daten
Kapitel 7 - Technische Daten Produktspezifi kationen (PJ-522 / PJ-523) Druckerspezifi kationen Modellname PJ-522 PJ-523 Abmessungen 255 (B) x 55 (T) x 30 (H) mm / 10,04 x 2,17 x 1,18 Zoll Gewicht Ca. 390 g; einschließlich Akku und Papier (0,80 lb.) -
Seite 63: Umgebungsbedingungen
Software Drucker-Schriftzeichengröße 10-, 12- und 15-Punkt sowie proportionale Größen Drucker-Zeichensatz Mit und ohne Serifen Barcode-Erzeugung Nein Betriebsumgebung Windows 2000 Professional / XP / Windows Vista (USB, Bluetooth, IrDA) UMGEBUNGSBEDINGUNGEN Umgebungstemperatur: 5 - 35°C / 41 - 95°F Luftfeuchtigkeit: 30 - 80% (ohne Kondensation) Lagerungstemperatur: -15 - 50°C / 5 - 122°F Luftfeuchtigkeit am Lagerort:... - Seite 64 Produktspezifi kationen (PJ-562 / PJ-563) Druckerspezifi kationen Modellname PJ-562 PJ-563 Abmessungen 255 (B) x 55 (T) x 30 (H) mm / 10,04 x 2,17 x 1,18 Zoll Gewicht Ca. 395 g; einschließlich Akku und Papier (0,86 lb.) Drucken Methode Direkter Thermodruck Druckgeschwindigkeit Durchschnitt: 24 s/Seite oder 12,4 mm/s (unter unserer Standardumgebung *1)
- Seite 65 Software Drucker-Schriftzeichengröße 10-, 12- und 15-Punkt sowie proportionale Größen Drucker-Zeichensatz Mit und ohne Serifen Barcode-Erzeugung Nein Betriebsumgebung Windows 2000 Professional / XP / Windows Vista (USB, Bluetooth, IrDA) UMGEBUNGSBEDINGUNGEN Umgebungstemperatur: 5 - 35°C / 41 - 95°F Luftfeuchtigkeit: 30 - 80 % (ohne Kondensation) Lagerungstemperatur: -15 - 50°C / 5 - 122°F Luftfeuchtigkeit am Lagerort:...
-
Seite 66: Anhang I - Zeichensatztabellen
Anhang I - Zeichensatztabellen Erweiterte Grafi kzeichentabelle MSB> LSB 0 Ç É á ░ └ ╨ α ≡ ü æ í ▒ ┴ ╤ ß ± “ é Æ ó ▓ ┬ ╥ Γ ≥ â ô ú │ ├ ╙...
