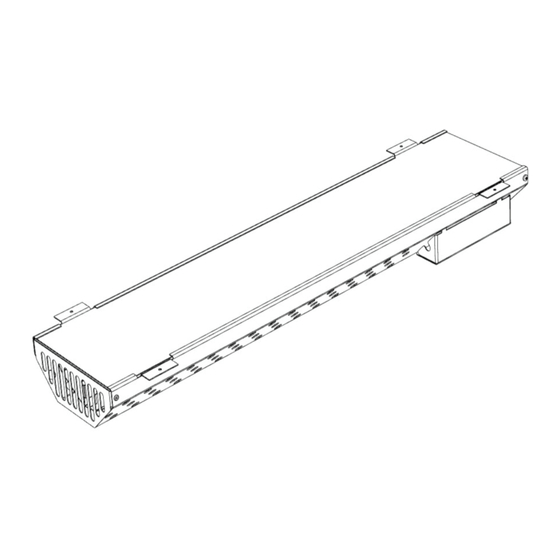

VITAE 1300W
INFRAROTSTRAHLER
DIR-1300-R; WIR-1300-R
MONTAGE- UND GEBRAUCHSANLEITUNG
Deutsch
Version 01/15
Ident-Nr. DIRWIR-1300
Version xx/12
Ident-Nr. 509500xx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sentiotec VITAE 1300W

  • Seite 1 VITAE 1300W INFRAROTSTRAHLER DIR-1300-R; WIR-1300-R MONTAGE- UND GEBRAUCHSANLEITUNG Deutsch Version 01/15 Ident-Nr. DIRWIR-1300 Version xx/12 Ident-Nr. 509500xx...
  • Seite 2: Inhaltsverzeichnis

    Montage- und Gebrauchsanleitung S. 2/10 INHALTSVERZEICHNIS 1. Warnhinweise 2. Montagehinweise 2.1 Montage 2.2 Mindestabstände 2.3 Strahlereinbau 3. Elektrischer Anschluss 4. Technische Daten 5. Technischer Support 6. Garantiebestimmungen WE DO IT FIRST.
  • Seite 3: Warnhinweise

    Montage- und Gebrauchsanleitung S. 3/10 1. Warnhinweise • Bitte lesen Sie die Bedienungsanleitung vor dem ersten Betrieb sorgfältig durch. • Unsachgemäße Montage kann zu Brandgefahr führen! • Ein Zudecken des Strahlers verursacht Brandgefahr! • Der elektrische Anschluss darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. • Der Anschluss an das Infrarot-Steuergerät muss nach Anschlussschema erfolgen. • Bevor der Strahler über das Steuergerät in Betrieb genommen wird, muss überprüft werden, ob alle Steckverbindungen lösungssicher verbunden sind.
  • Seite 4: Montagehinweise

    Montage- und Gebrauchsanleitung nur für Fachpersonal S. 4/10 2. Montagehinweise ACHTUNG: Vor Inbetriebnahme sind sämtliche Verpackungsteile zu entfernen Der Infrarot-Strahler darf nur in die Kabinendecke, in nicht leicht erreichbarer Höhe, min. 1,8m, eingebaut werden. Achten sie darauf, dass die Rückseite des Strahlers nicht abgedeckt ist und die entstehende Hitze entweichen kann! Ein Einbau in die Kabinenwand ist nicht zulässig. Erfolgt die Montage der Infrarotstrahler im Rückenbereich, so muss durch eine geeignete Schutzmaßnahme sichergestellt sein, dass das Schutzgitter oder das Frontglas nicht unbeabsichtigt eingedrückt werden kann. Achten Sie auf Einhaltung der Mindestabstände. Das mitgelieferte Brandschutzband muss angebracht werden Die Glasscheibe des Strahlers kann sehr heiß werden. Der Strahler darf nur in nicht leicht erreichbarer Höhe (>1,8m) montiert werden Für einen spritzwassergeschützten Einbau, nach IPX4, ist eine optionale Blende VIT-BL-L Edelstahlblende für IR - Strahler (500W/750W/1300W) erhältlich. Zwischen den Strahlern ist ein Mindestabstand von 150mm einzuhalten Über dem Strahler muss mindestens 300mm freier, gut durchlüfteter Raum sein Wird der Strahler im Sichtbereich montiert muss zwischen Gesicht des Benutzers und der Strahleroberfläche ein Mindestabstand von 1300mm eingehalten werden. WE DO IT FIRST.
  • Seite 5: Montage

    Montage- und Gebrauchsanleitung nur für Fachpersonal S. 5/10 2.1 Montage Für den ordnungsgemäßen Einbau des Strahlers, ist eine Öffnung in der Kabinendecke notwendig. Die entsprechenden Maße entnehmen Sie bitte aus Abbildung 1. Die Hinweise des Kabinenherstellers sind zu beachten! Abb. 1 - Einbauöffnung WE DO IT FIRST.
  • Seite 6: Mindestabstände

    Montage- und Gebrauchsanleitung nur für Fachpersonal S. 6/10 2.2 Mindestabstände Oberhalb der Strahlerrückseite muss sich mindestens 300mm freier, gut belüfteter Raum befinden damit die Abwärme des Strahlers abgeführt werden kann. Es wird empfohlen in der unmittelbaren Umgebung des Strahlers keine Steuergeräte zu montieren, da diese durch die Abwärme des Strahlers beschädigt werden können. Zwischen zwei Strahlern muss ein Mindestabstand von 400mm eingehalten werden. Der Mindestabstand zwischen Frontglas und nächsten brennbaren Gegenstand muss mindestens 70cm betragen. Zwischen Strahleroberfläche und Gesicht des Benutzers sind mindestens 1500mm einzuhalten. Abb. 2 - Mindestabstände WE DO IT FIRST.
  • Seite 7: Strahlereinbau

    Montage- und Gebrauchsanleitung nur für Fachpersonal S. 7/10 2.3 Strahlereinbau A – Ausschnitt Kabinenwand – Abb. 1 B – Strahler C – Blende VIT-BL-L Edelstahlblende für IR - Strahler (500W/750W/1300W) D – Befestigungschrauben Abb. 3.- Einbau ohne Blende Abb. 4 - Einbau mit Blende Brandschutzband Achtung: das im Lieferumfang enthaltene Brandschutzband ist vor Einbau des Strahlers anzubringen. WE DO IT FIRST.
  • Seite 8: Elektrischer Anschluss

    Montage- und Gebrauchsanleitung nur für Fachpersonal S. 8/10 3. Elektrischer Anschluss Der Strahler ist werksseitig mit einem Anschlusskabel versehen. Änderungen, welche ohne die ausdrückliche Zustimmung des Herstellers durchgeführt werden, führen zu Garantieverlust! Der Strahler darf nur mit dem Steuergerät wave.com4 Infra betrieben werden! 4. Technische Daten DIR-1300-R: Front: Schott Robax dunkel Leistung: 1300W Spannung: 230Vac N 50Hz Thermosicherung: 130°C WIR-1300-R: Front: Schott Robax weiß (Gebrauchsmusterschutz) Leistung: 1300W Spannung: 230Vac N 50Hz Thermosicherung: 130°C WE DO IT FIRST.
  • Seite 9: Technischer Support

    Montage- und Gebrauchsanleitung nur für Fachpersonal S. 9/10 5. Technischer Support sentiotec GmbH world of wellness Oberregauerstraße 48 4844 Regau Österreich T.: +43 (0) 7672 / 277 20-567 F.: +43 (0) 7672 / 277 20-801 E: support@sentiotec.com www.sentiotec.com 6. Garantiebestimmungen sentiotec GmbH ist von der Qualität ihrer Produkte überzeugt und davon wollen wir Sie in Zukunft profitieren lassen! Wir leisten daher 2 Jahre Garantie. Voraussetzung für diese Garantieleistung: • Die Steuergeräte wurden von einem autorisierten Fachbetrieb installiert; • Die Geräte werden gemäß der sentiotec-Bedienungsanleitungen bedient; • Der Garantieanspruch geht innerhalb der Garantiezeit bei sentiotec ein. Von der Garantie ausgenommen sind: Mängel oder Schäden, die durch einen nicht bestimmungsgemäßen Gebrauch entstanden sind. Die Garantiezeit beginnt ab der Rechnungserstellung des Kabinenherstellers. Vorraussetzung hierfür ist die Vorlage der Originalrechnung. Die Garantiefrist wird durch Garantieleistungen weder verlängert noch erneuert. Sollte Ihr Gerät einen Defekt (Ausnahme: Vitae Strahlerelement) aufweisen, dann retournieren Sie es an Ihren Saunahändler. WE DO IT FIRST.
  • Seite 10 Montage- und Gebrauchsanleitung S. 10/10 NOTIZEN / NOTES / NOTE / NOTITIES ……………………………………………………………………………………………………………………....……………………………….………………………………………………………………………………..…… ...…..……………………………………………………………………………………………………………………. ..……………………………………………………………………………………………………………...………..……………………………………………………………………………………………………………………..………………………………………………………………………………………………………………………. ..………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………... ……..……………………………………………………………………………………………………………….. …………..……………………………………………………………………………………………………………. ……………..………………………………………………………………………………………………………... …………………..…………………………………………………………………………………………………. ………………………..…………………………………………………………………………………………….. ……………………………...…………………………………………………………………………………………. ………………………………..……………………………………………………………………………………... WE DO IT FIRST.
