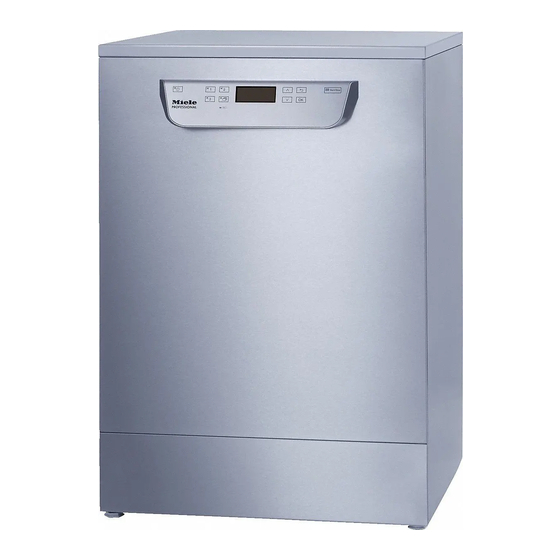

Reinigungsautomat für laborglas und laborutensilien
Vorschau ausblenden Andere Handbücher für PG 8504:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Gebrauchsanweisung
Reinigungsautomat für Laborglas und
Laborutensilien
PG 8504
Lesen Sie unbedingt die Gebrauchsan-
weisung vor Aufstellung - Installation - In-
betriebnahme. Dadurch schützen Sie
sich und vermeiden Schäden an Ihrem
Gerät.
de - DE, AT, CH, LU
M.-Nr. 11 773 690

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Miele PG 8504

Inhaltszusammenfassung für Miele PG 8504

  • Seite 1 Gebrauchsanweisung Reinigungsautomat für Laborglas und Laborutensilien PG 8504 Lesen Sie unbedingt die Gebrauchsan- de - DE, AT, CH, LU  weisung vor Aufstellung - Installation - In- betriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 11 773 690...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Hinweise zur Anleitung ....................Begriffsdefinition ....................... Bestimmungsgemäße Verwendung................Gerätebeschreibung......................Geräteübersicht......................... Bedienpult ......................... 10 LED in Tastenfeldern ......................11 Benutzerprofile ........................ 12 Sicherheitshinweise und Warnungen ................13 Am Reinigungsautomaten angebrachte Symbole ............. 18 Bedienung ........................19 Display Abbildungen ......................19 Einschalten ........................
  • Seite 4 Inhalt DOS-Module ........................47 DOS-Modul anschließen ....................47 Flüssigmedien dosieren....................47 Neutralisationsmittel oder Klarspüler dosieren..............48 Neutralisationsmittel...................... 48 Klarspüler ........................48 Vorratsbehälter befüllen....................49 Reiniger ..........................51 Flüssigreiniger nachfüllen ....................51 Mangelanzeige ......................52 Flüssigreiniger dosieren....................52 Pulverförmige Reiniger dosieren ................... 53 Betrieb ..........................
  • Seite 5 Inhalt Softwareversion......................... 92 Instandhaltungsmaßnahmen..................93 Wartung ..........................93 Routineprüfung........................94 Siebe im Spülraum reinigen ....................94 Sprüharme prüfen und reinigen..................96 Reinigungsautomaten reinigen..................98 Bedienpult reinigen......................98 Türdichtung und Tür reinigen ..................98 Spülraum reinigen ......................98 Gerätefront reinigen....................... 98 Wiederanschmutzung vermeiden..................
  • Seite 6 Inhalt Ihr Beitrag zum Umweltschutz..................128 Entsorgung der Transportverpackung ................128...

  • Seite 7: Hinweise Zur Anleitung

    Hinweise zur Anleitung Warnungen  Warnungen enthalten sicherheitsrelevante Informationen. Sie warnen vor möglichen Personen- und Sachschäden. Lesen Sie die Warnungen sorgfältig durch und beachten Sie die darin angegebenen Handlungsaufforderungen und Verhaltensre- geln. Hinweise Hinweise enthalten Informationen, die besonders beachtet werden müssen.

  • Seite 8: Nicht Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Dieser Reinigungsautomat dient der Aufbereitung von Laborglas, La- borutensilien und ähnlich einzustufenden Komponenten und Teilen mit wässrigen Medien, wie z. B.: - Gefäße, z. B. Bechergläser, Flaschen, Kolben und Reagenzgläser - Messgefäße, z. B. Messkolben und Messzylinder - Schalen, z. B. Petrischalen und Uhrgläser - Platten, z. B.

  • Seite 9: Gerätebeschreibung

    Gerätebeschreibung Geräteübersicht Türverschluss Vorratsbehälter für Regeneriersalz Messfühlerzugang für die Leistungs- Dosierbehälter für pulverförmige Reiniger prüfung Siebkombination (Oberseite, vorne rechts; nur bei demon- Sockelblende tiertem Deckel sichtbar) Auf der Rückseite: Oberer Maschinensprüharm – Zweites Typenschild Führungsschienen für Körbe und Wagen – Elektro- und Wasseranschlüsse Unterer Maschinensprüharm –...

  • Seite 10: Bedienpult

    Navigation in der Bedienoberfläche. Taste  (Abbrechen) Vorgang in der Bedienoberfläche abbrechen. Kein Programmabbruch! Taste Start/Stop Programm starten bzw. abbrechen. Taste OK Auswahl bzw. Eingabe in der Bedienoberfläche bestätigen (quittieren oder speichern).  Kundendienstschnittstelle Prüfungs- und Übertragungspunkt für den Miele Kundendienst.

  • Seite 11: Led In Tastenfeldern

    Gerätebeschreibung LED in Tastenfeldern In die Tastenfelder des Bedienpultes sind LED Leuchtmittel (Light Emitting Diode) eingelas- sen. Sie geben Auskunft über den Status des Reinigungsautomaten. Tastenfeld Status Taste  Der Reinigungsautomat ist eingeschaltet. BLINKT Der Reinigungsautomat befindet sich in Betriebsbe- reitschaft.

  • Seite 12: Benutzerprofile

    Benutzerprofile Ausführende in der täglichen Routine Für die Arbeiten in der täglichen Routine müssen die Bedienpersonen in die einfachen Funktionen und die Beladung des Reinigungsauto- maten eingewiesen und regelmäßig geschult werden. Sie benötigen Grundkenntnisse in der maschinellen Aufbereitung von Laborgläsern und Laborutensilien.

  • Seite 13: Sicherheitshinweise Und Warnungen

    Der Reinigungsautomat darf nur durch den Miele Kundendienst oder eine entsprechend qualifizierte Fachkraft in Betrieb genommen, gewartet und repariert werden. Zur bestmöglichen Erfüllung von nor- mativen und gesetzlichen Vorschriften wird der Abschluss eines Miele Instandhaltungs-/Wartungsvertrages empfohlen. Durch unsachgemä- ße Reparaturen können erhebliche Gefahren für den Benutzer entste- hen! ...
  • Seite 14 Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass die- se grundlegende Sicherheitsvoraussetzung geprüft und im Zweifels- fall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden, z. B.
  • Seite 15 Spülraum eingebracht werden.  Prozesschemikalien können unter gewissen Umständen zu Schä- den am Reinigungsautomaten führen. Es wird empfohlen, den Emp- fehlungen der Hersteller der Prozesschemikalien zu folgen. Bei Schadensfällen und dem Verdacht auf Materialunverträglichkeiten wenden Sie sich an Miele.
  • Seite 16 Hinweise im Kapitel „Chemische Verfahrenstechnik“ be- rücksichtigt werden.  Die anwendungstechnische Empfehlung von Prozesschemikalien, wie z. B. Reinigungsmitteln, bedeutet nicht, dass Miele die Einflüsse der Prozesschemikalien auf das Material des Spülgutes verantwortet. Beachten Sie, dass Formulierungsänderungen, Lagerbedingungen usw., welche vom Hersteller der Prozesschemikalien nicht bekannt- gegeben wurden, die Qualität des Reinigungsergebnisses beeinträch-...
  • Seite 17 Sicherheitshinweise und Warnungen  Die Wagen, Körbe, Module und Einsätze zur Aufnahme des Spül- gutes sind nur bestimmungsgemäß zu verwenden. Spülgut mit Hohlräumen muss innen vollständig mit Spülflotte durch- strömt werden.  Leichtes Spülgut und Kleinteile mit Abdecknetzen sichern oder in Kleinteilesiebschalen legen, damit sie nicht die Sprüharme blockieren.

  • Seite 18: Am Reinigungsautomaten Angebrachte Symbole

    Die Typbezeichnungen der Ge- räte nennt Ihnen Miele.  Es dürfen nur Miele Wagen, Körbe, Module und Einsätze verwen- det werden. Bei Veränderung des Miele Zubehörs oder bei Verwen- dung anderer Wagen, Körbe und Einsätze kann Miele nicht sicherstel- len, dass ein ausreichendes Reinigungsergebnis erreicht wird.

  • Seite 19: Bedienung

    Bedienung Bedienpult Der Reinigungsautomat wird ausschließlich über die Tasten auf dem Bedienpult bedient. Die Tasten sind zu beiden Seiten des Displays auf die Edelstahloberfläche des Bedienpultes aufgedruckt. Das Display selbst ist kein Touchscreen. Für die Bedienung der Tasten drücken Sie einfach auf das jeweilige Tastenfeld.

  • Seite 20: Einschalten

    Der Reinigungsautomat muss elektrisch angeschlossen sein. Drücken Sie die Taste , bis die LED im Tastenfeld aufleuchtet.  Im Display wird daraufhin folgende Anzeige ausgegeben: PG 8504 Sobald der Reinigungsautomat betriebsbereit ist, wechselt die Displayanzeige und zeigt das zuletzt gewählte Programm, z. B.: Kurz Temperatur 60 °C...

  • Seite 21: Bedienoberfläche Im Display

    Bedienung Bedienoberfläche im Display Die Bedienoberfläche des Reinigungsautomaten ist in Menüs unter- teilt. Die Ausgabe des jeweiligen Menüs erfolgt über das 3-zeilige Dis- play im Bedienpult. Darin sind der Name des Menüs (oberste Zeile) und bis zu zwei Menüpunkte aufgeführt. Der jeweils ausgewählte Menüpunkt ist hell unterlegt, z. B.: Einstellungen ...

  • Seite 22: Einstellungen Im Menü

    Bedienung Einstellungen im Menü In dieser Gebrauchsanweisung sind alle Beschreibungen zur Menü- bedienung nach einem einfachen Schema strukturiert: Eingabepfad Der Eingabepfad beschreibt die vollständige Eingabeabfolge, um zu der jeweiligen Menüebene zu gelangen. Dazu müssen die aufgeführ- ten Menüpunkte einzeln mit Hilfe der Pfeiltasten ausgewählt und mit OK bestätigt werden.

  • Seite 23: Symbole Im Display

    Bedienung Symbole im Display  Navigationspfeile Enthält ein Menü mehr als zwei Auswahlmöglichkeiten, werden seit- lich von den Menüpunkten zwei Navigationspfeile eingeblendet. Einstellungen  Sprache  Datum Mit Hilfe der Pfeiltasten  und  auf dem Bedienpult kann durch das Menü...

  • Seite 24: Inbetriebnahme

    Inbetriebnahme Aufstellen und Anschließen Vor der Inbetriebnahme muss der Reinigungsautomat standsicher aufgestellt, die Wasserzu- und -abläufe angeschlossen und elektrisch angeschlossen werden. Beachten Sie dazu die Hinweise in den Kapi- teln „Aufstellen“, „Wasseranschluss“ und „Elektroanschluss“ sowie den beiliegenden Installationsplan. Ablauf Bei der Inbetriebnahme handelt es sich um einen festen Ablauf, der nicht unterbrochen werden kann.
  • Seite 25 Inbetriebnahme Datumsformat Die Anzeige wechselt zur Auswahl des Datumsformats. auswählen Datumsformat TT:MM:JJ MM:TT:JJ steht für den Tag, steht für den Monat und steht für das Jahr. Wählen Sie das gewünschte Datumsformat mit Hilfe der Pfeiltasten   und  aus und speichern Sie die Auswahl mit OK. Datum einstellen Die Anzeige wechselt zur Einstellung des Datums.

  • Seite 26: Wasserhärte

    Die Anzeige wechselt zur Auswahl der Wasseranschlüsse. anschlüsse Nicht genutzte Wasseranschlüsse können, wenn z. B. keine An- auswählen schlussmöglichkeit vorhanden ist, hierüber deaktiviert werden. Nach der Inbetriebnahme können die Wasseranschlüsse vom Miele Kundendienst wieder eingerichtet werden. Wasseranschlüsse übernehmen Kaltwasser Die Einstellung der Wasseranschlüsse erfolgt über Mehrfachauswahl.
  • Seite 27 Inbetriebnahme Inbetriebnahme Die Inbetriebnahme wird mit folgender Meldung beendet. abgeschlossen Inbetriebnahme erfolgreich abgeschlossen Bestätigen Sie die Meldung mit OK.  Der Reinigungsautomat ist jetzt betriebsbereit. Kurz Temperatur 60 °C Dauer Die Einstellungen aus der Inbetriebnahme werden erst dann dauerhaft übernommen, wenn ein Programm vollständig durchgelaufen ist. Wählen Sie ein beliebiges Programm aus, z. B.: Abpumpen ...

  • Seite 28: Tür Öffnen Und Schließen

    Tür öffnen und schließen Tür öffnen  Wird die Tür während eines Programmablaufs geöffnet, können heißes Wasser und Prozesschemie austreten. Es besteht Verbrühungs- , Verbrennungs- bzw. Verätzungsgefahr! Öffnen Sie die Tür nur, wenn kein Programm läuft. Das Bedienpult des Reinigungsautomaten dient gleichzeitig als Tür- griff.

  • Seite 29: Enthärtungsanlage

    Enthärtungsanlage Wasserhärte Um gute Reinigungsergebnisse zu erzielen, benötigt der Reinigungs- automat weiches, kalkarmes Wasser. Bei hartem Leitungswasser legen sich weiße Beläge auf Spülgut und Spülraumwänden ab. Leitungswasser ab einer Wasserhärte von 0,7 mmol/l (4 °dH) muss deshalb enthärtet werden. Das geschieht automatisch während eines Programmablaufs in der eingebauten Enthärtungsanlage.

  • Seite 30: Wasserhärte Einstellen

    Enthärtungsanlage Wasserhärte einstellen Die Wasserhärte kann zwischen 0 und 12,6 mmol/l (0 - 70 °dH) einge- stellt werden. Öffnen Sie das Menü Erweiterte Einstellungen , indem Sie den Reini-  gungsautomaten mit der Taste  zunächst ausschalten und bei ge- drückter Taste  wieder mit der Taste  einschalten. Rufen Sie das Menü...

  • Seite 31: Einstelltabelle

    Enthärtungsanlage Einstelltabelle °dH °f mmol/l Display °dH °f mmol/l Display   0   0   0   0   65   6,5   1   2   1   67   6,7   2   4   2   68   6,8   3   5   3   70   7,0   4   7   4   72   7,2   5   9   5   74   7,4   6   6...

  • Seite 32: Regeneriersalz Einfüllen

    Enthärtungsanlage Regeneriersalz einfüllen Verwenden Sie nur spezielle, möglichst grobkörnige Regeneriersalze oder reine Siedesalze mit einer Körnung von ca. 1-4 mm. Verwenden Sie keinesfalls andere Salze, wie z. B. Speisesalz, Vieh- salz oder Tausalz. Diese können wasserunlösliche Bestandteile ent- halten, welche eine Funktionsstörung der Enthärtungsanlage verursa- chen! ...
  • Seite 33 Enthärtungsanlage  Auf keinen Fall Wasser in den Vorratsbehälter füllen! Der Vorratsbehälter könnte beim Salzeinfüllen überlaufen. Füllen Sie maximal so viel Salz in den Vorratsbehälter, dass sich der  Einfülltrichter mühelos wieder zuklappen lässt. Füllen Sie nicht mehr als 2 kg Salz ein. Beim Salzeinfüllen kann Wasser (Salzsole) aus dem Vorratsbehälter verdrängt werden.

  • Seite 34: Salzmangelanzeige

    Enthärtungsanlage Salzmangelanzeige Bei einem niedrigen Füllstand im Salzbehälter werden Sie mit der fol- genden Meldung dazu aufgefordert, den Salzbehälter nachzufüllen: Salz nachfüllen Bestätigen Sie die Meldung mit der Taste OK und  füllen Sie das Regeneriersalz wie beschrieben nach.  Wird der Hinweis erstmalig angezeigt, ist je nach eingestellter Was- serhärte eventuell noch ein weiterer Programmdurchlauf möglich.

  • Seite 35: Anwendungstechnik

    Insbesondere Wagen und Körbe mit Wasserzuflussrohren für Sprüh- arme und Injektorleisten müssen auf die geänderten Wasseranschlüs- se umgerüstet werden. Die Umrüstung erfolgt durch den Miele Kundendienst und ist nur bei ausgesuchten Modellen möglich.  Die Montage der Anschlussstutzen für die Wasserversorgung der Wagen und Körbe muss durch den Miele Kundendienst erfolgen.

  • Seite 36: Oberkorb Höhenverstellen

    Anwendungstechnik Oberkorb höhenverstellen Höhenverstellbare Oberkörbe sind in drei Ebenen um jeweils 2 cm höhenverstellbar, um Spülgut mit unterschiedlichen Höhen aufzube- reiten. Für die Höhenverstellung müssen die Halterungen mit den Laufrollen an den Seiten des Oberkorbs und Wasserankopplung auf der Korb- rückseiten versetzt werden. Die Laufrollenhalterungen werden mit je zwei Schrauben am Oberkorb befestigt.
  • Seite 37 Anwendungstechnik ...mittlere Ebene: Versetzen Sie die Rollenhalterungen beidseitig auf die mittlere Posi-  tion und schrauben Sie sie fest. Legen Sie die Edelstahlplatte so über die Öffnungen im Wasserzu-  flussrohr, dass eine der äußeren Öffnungen verdeckt ist. Schrauben Sie die Edelstahlplatte oben bzw. unten mit 2 Schrauben fest. Set- zen Sie den Anschlussstutzen so in die mittlere Öffnung der Edel- stahlplatte ein, dass die äußere Öffnung abgedeckt wird.

  • Seite 38: Spülgut Einordnen

    Für eine angemessene Innenreinigung sind je nach Spülgut spezielle Düsen, Spülhülsen oder Adapter erforderlich. Diese und weiteres Zu- behör erhalten Sie bei Miele. - Das Spülgut grundsätzlich so einordnen, dass alle Flächen von Spülflotte umspült werden können. Nur dann kann es sauber wer- den! - Das Spülgut darf nicht ineinander liegen und sich gegenseitig abde-...
  • Seite 39 Anwendungstechnik - Bei Spülgut, das ganz oder teilweise aus Kunststoff besteht, die maximale Temperaturbeständigkeit beachten und das Programm entsprechend auswählen oder die Temperatur des Programms an- passen. Je nach Anwendungsgebiet gegebenenfalls die weiteren Hinweise in den nachfolgenden Kapiteln beachten. Vorabräumen Spülgut vor dem Einordnen entleeren, ggf.
  • Seite 40 Anwendungstechnik Prüfen Sie vor jedem Programmstart folgende Punkte (Sichtkon- trolle): - Ist das Spülgut spültechnisch richtig eingeordnet und angeschlos- sen? - Wurde das vorgegebene Beladungsmuster eingehalten? - Sind die Lumen/Kanäle von Spülgut mit Hohlräumen für die Spül- flotte durchgängig? - Sind die Sprüharme sauber und können sie frei rotieren? - Ist die Siebkombination frei von Verschmutzungen? Vorhandene große Teile entfernen, evtl.

  • Seite 41: Spülgut

    Anwendungstechnik Spülgut..mit weitem Hals Spülgut mit weitem Hals, z. B. Bechergläser, Weithalserlenmeyerkol- ben und Petrischalen, oder mit einer zylindrischen Form, z. B. Rea- genzgläser, können mittels rotierender Sprüharme innen und außen gereinigt und gespült werden. Dazu wird das Spülgut in Voll-, Halb- oder Vierteleinsätzen positio- niert und in einem leeren Unterkorb oder einen Oberkorb mit Sprüh- arm gestellt.

  • Seite 42: Chemische Verfahrenstechnik

    Reinigungsautomaten beschrieben und welche Maßnahmen gegebenenfalls zu ergreifen sind. Dieses Kapitel ist als Hilfestellung gedacht. Sollten bei Ihrem Aufbereitungsprozess unvor- hergesehene Wechselwirkungen auftreten oder Sie Fragen zu diesem Thema haben, wen- den Sie sich bitte an Miele. Allgemeine Hinweise Wirkung Maßnahmen Werden Elastomere (Dichtungen und - Ursachen der Schädigung sind festzustel-...
  • Seite 43 Schäden durchführen. - Regelmäßige Prüfung der Förderleistung des Dosiersystems durchführen. - Wartungszyklen einhalten. - Rücksprache mit Miele halten. Die Prozesschemikalien können die Elasto- - Die Hinweise und Empfehlungen der Her- mere und Kunststoffe des Reinigungsauto- steller der Prozesschemikalien sind zu be- maten und des Zubehörs schädigen.
  • Seite 44 Chemische Verfahrenstechnik Eingebrachte Verschmutzung Wirkung Maßnahmen Folgende Stoffe können die Elastomere - In Abhängigkeit der Nutzung des Reini- (Schläuche und Dichtungen) und ggf. gungsautomaten periodisch untere Tür- Kunststoffe des Reinigungsautomaten dichtung mit einem fusselfreien Tuch oder schädigen: Schwamm abwischen. Spülraum und Zu- Mittel behör ohne Spülgut mit Programm - Öle, Wachse, aromatische und ungesät-...
  • Seite 45 Chemische Verfahrenstechnik Reaktionen zwischen Prozesschemikalien und Verschmutzung Wirkung Maßnahmen Mittel Lang Natürliche Öle und Fette können mit alkali- - Programm oder verwenden. schen Prozesschemikalien verseift werden. - Unter Berücksichtigung der Anwendung Dabei kann es zu einer starken Schaumbil- Zugabe von Entschäumer, wenn möglich dung kommen.

  • Seite 46: Prozesschemikalien Einfüllen Und Dosieren

    Miele. Hochviskose (zähflüssige) Prozesschemikalien können die Dosier- überwachung beeinträchtigen und zu ungenauen Messungen füh- ren. Wenden Sie sich in diesem Fall an den Miele Kundendienst und fragen Sie nach den erforderlichen Maßnahmen. Dosiersysteme Der Reinigungsautomat ist mit mehreren internen Dosiersystemen für Prozesschemikalien ausgestattet: - Neutralisationsmittel oder Klarspüler...

  • Seite 47: Dos-Module

    Prozesschemikalien einfüllen und dosieren DOS-Module Bei Bedarf kann ein zusätzliches, externes Dosiermodul (DOS-Modul) für flüssige Prozesschemikalien nachgerüstet werden. Externe DOS-Module werden durch den Miele Kundendienst oder ei- ne entsprechend qualifizierte Fachkraft nachgerüstet. Interne Dosier- systeme sind nicht nachrüstbar. DOS-Modul Dem DOS-Modul liegt eine Montageanweisung bei.

  • Seite 48: Neutralisationsmittel Oder Klarspüler Dosieren

    Hauptreinigung dosiert (siehe Programmtabellen). Dazu muss der Vorratsbehälter gefüllt sein. Klarspüler Ab Werk ist die Dosierung von Klarspüler deaktiviert. Für die Aktivierung wenden Sie sich bitte an den Miele Kunden- dienst. Bei Aktivierung der Klarspülerdosierung, entfällt die Neutralisations- Zwischenspülen mitteldosierung im Programmabschnitt Klarspüler bewirkt, dass das Wasser als Film vom Spülgut abläuft...

  • Seite 49: Vorratsbehälter Befüllen

    Prozesschemikalien einfüllen und dosieren Vorratsbehälter  Auf keinen Fall Reiniger einfüllen. befüllen Dies führt immer zur Zerstörung des Vorratsbehälters! Den Vorratsbehälter nur mit der programmierten Prozesschemie - Neutralisationsmittel oder Klarspüler - befüllen. Öffnen Sie die Tür ganz.  Schrauben Sie den gelben Verschlussdeckel mit dem  Symbol in ...
  • Seite 50 Prozesschemikalien einfüllen und dosieren Wischen Sie eventuell verschüttete Prozesschemie gut ab. Starten  Abspülen Sie anschließend das Programm , um starke Schaumbil- dung im folgenden Programm zu vermeiden. Mangelanzeige Bei niedrigem Füllstand im Vorratsbehälter werden Sie aufgefordert den Dosierbehälter für Neutralisationsmittel bzw. Klarspüler (DOS 2) nachzufüllen.

  • Seite 51: Reiniger

     Chlorhaltige Reiniger können die Kunststoffe und Elastomere des Reinigungsautomaten schädigen. Spezielle Verschmutzungen können unter Umständen andere Zu- sammenstellungen von Reiniger und Zusatzmitteln erforderlich ma- chen. Der Miele Kundendienst wird Sie in diesen Fällen beraten. Flüssigreiniger Flüssigreiniger wird aus einem externen Vorratsbehälter zugeführt, nachfüllen z. B.

  • Seite 52: Mangelanzeige

    Prozesschemikalien einfüllen und dosieren Stecken Sie die Sauglanze in die Öffnung des Behälters und  drücken Sie den Verschlussdeckel bis zum Einrasten herunter. Be- achten Sie dabei die farbliche Kennzeichnung. Passen Sie die Dosierlanze durch Verschieben an die Behältergröße  an, bis sie den Kanisterboden erreicht hat.

  • Seite 53: Pulverförmige Reiniger Dosieren

    Prozesschemikalien einfüllen und dosieren Pulverförmige  Bei pulverförmigem Reiniger Staubinhalation vermeiden! Reiniger dosieren Werden Prozesschemikalien verschluckt, können sie Verätzungen in Mund und Rachen verursachen oder zum Ersticken führen. Füllen Sie vor dem Programmstart pulverförmigen Reiniger in den  Dosierbehälter mit dem  Symbol, ausgenommen bei den Pro- Abspülen Abpumpen grammen...
  • Seite 54 Prozesschemikalien einfüllen und dosieren Füllen Sie den Reiniger in die Behälterkammer.  Schließen Sie anschließend die Behälterklappe.   Kontrollieren Sie nach jedem Programmablauf, ob sich der Rei- niger vollständig gelöst hat. Ist das nicht der Fall, muss das Programm wiederholt werden. Überprüfen Sie, ob evtl.

  • Seite 55: Betrieb

    Betrieb Programm wählen Programm- Wählen Sie ein Programm durch Betätigung einer Programmwahl-  wahltasten taste ,  oder  aus. Programmliste Drücken Sie die Taste  und  markieren Sie mit Hilfe der Pfeiltasten  und  ein Programm und ...
  • Seite 56 Betrieb Startzeit einstellen Wählen Sie ein Programm.  Betätigen Sie vor dem Programmstart die OK Taste.  Startzeit Stellen Sie die Stunden mit Hilfe der Pfeiltasten  (höher) und   (niedriger) ein und bestätigen Sie die Eingabe mit OK. Bei Betätigung der Taste OK springt die Markierung automatisch wei- ter zur nächsten Eingabemöglichkeit.

  • Seite 57: Programmablaufanzeige

    Betrieb Programmablaufanzeige Nach dem Programmstart kann der Programmablauf über das dreizei- lige Display nachvollzogen werden. Kurz Reinigen Restzeit Obere Zeile - Name des Programms. Folgende Parameter können mit Hilfe der Pfeiltasten  und  abge- Mittlere Zeile fragt werden: Reinigen - aktueller Programmblock, z. B.

  • Seite 58: Programm Unterbrechen

    Betrieb Programm unterbrechen  Vorsicht beim Öffnen der Tür! Das Spülgut kann heiß sein. Es besteht Verbrühungs-, Verbren- nungs- bzw. Verätzungsgefahr. Ein bereits begonnenes Programm sollte nur in zwingenden Fällen unterbrochen werden, z. B. wenn sich das Spülgut stark bewegt. Öffnen Sie die Tür. ...

  • Seite 59: Programmabbruch

    Betrieb Programmabbruch  Vorsicht beim Öffnen der Tür! Das Spülgut kann heiß sein. Es besteht Verbrühungs-, Verbren- nungs- bzw. Verätzungsgefahr. Abbruch durch Ein Programm bricht vorzeitig ab und im Display wird eine Fehlermel- Störung dung ausgegeben. Je nach Ursache müssen entsprechende Maßnahmen zur Störungs- behebung ergriffen werden (siehe dazu Kapitel „Störungshilfe“).

  • Seite 60: Einstellungen

    Einstellungen  Einstellungen  Nachfolgend ist die Struktur des Menüs aufgeführt. Das Menü umfasst alle relevanten Funktionen zur Unterstützung der täglichen Routinearbeiten. In der Strukturübersicht sind allen Optionen, die dauerhaft eingestellt werden können, Kästchen  angehängt. Die werkseitigen Einstellun- gen sind durch Haken  gekennzeichnet. Wie Sie Einstellungen vor- nehmen können, ist im Anschluss an die Übersicht beschrieben.

  • Seite 61: Startvorwahl

    Einstellungen  Startvorwahl Um die Startvorwahl nutzen zu können, muss diese freigeschaltet sein. Öffnen Sie die Systemmenüebene, indem Sie den Reinigungsauto-  maten mit der Taste  zunächst ausschalten und bei gedrückter Taste  wieder mit der Taste  einschalten. Rufen Sie das Menü...

  • Seite 62: Entlüftung Dos

    Einstellungen  Entlüftung DOS Die Dosiersysteme für flüssige Prozesschemikalien können nur dann zuverlässig dosieren, wenn sich keine Luft im System befindet. Ein Dosiersystem muss nur dann entlüftet werden, wenn: - das Dosiersystem erstmalig genutzt wird, - der Vorratsbehälter ausgetauscht wurde, - das Dosiersystem leergesaugt wurde.

  • Seite 63: Sprache

    Einstellungen  Sprache  Die eingestellte Sprache wird für die Displayanzeige benötigt. Öffnen Sie die Systemmenüebene, indem Sie den Reinigungsauto-  maten mit der Taste  zunächst ausschalten und bei gedrückter Taste  wieder mit der Taste  einschalten. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...

  • Seite 64: Datum

    Einstellungen  Datum Eingestellt werden das Darstellungsformat und das eigentliche Da- tum. Datumsformat Die Auswahl des Datumsformat bestimmt die Darstellung im Display auswählen und in der Prozessdokumentation. Öffnen Sie die Systemmenüebene, indem Sie den Reinigungsauto-  maten mit der Taste  zunächst ausschalten und bei gedrückter Taste ...
  • Seite 65 Einstellungen  Datum einstellen Das Tagesdatum wird im ausgewählten Datumsformat eingestellt. Öffnen Sie die Systemmenüebene, indem Sie den Reinigungsauto-  maten mit der Taste  zunächst ausschalten und bei gedrückter Taste  wieder mit der Taste  einschalten. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...

  • Seite 66: Tageszeit

    Einstellungen  Tageszeit Die Tageszeit wird u. a. für die Startvorwahl und die Displayanzeige benötigt. Eingestellt wird das Darstellungsformat und die eigentliche Tageszeit. Es erfolgt keine automatische Umstellung zwischen Sommer- und Winterzeit. Bei Bedarf müssen Sie die Umstellung selbst vornehmen. Tageszeitformat Nachfolgend wird das Format zur Darstellung der Tageszeit im Dis- auswählen play eingestellt.
  • Seite 67 Einstellungen  Tageszeit Die Einstellung der Tageszeit erfolgt im eingestellten Tageszeitformat. einstellen Öffnen Sie die Systemmenüebene, indem Sie den Reinigungsauto-  maten mit der Taste  zunächst ausschalten und bei gedrückter Taste  wieder mit der Taste  einschalten. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...
  • Seite 68 Einstellungen  Anzeige Bei Bedarf kann der Reinigungsautomat in Betriebspausen in Be- triebsbereitschaft versetzt werden. - Dazu muss eine Option zur Anzeige der Tageszeit ausgewählt wer- den. Erweiterte Einstellungen Abschalten nach - Außerdem muss unter „ “ die Automatische Abschaltung aktiviert und eine Wartezeit einge- stellt werden.

  • Seite 69: Lautstärke

    Einstellungen  Lautstärke Ein im Bedienpult integrierter akustischer Signalgeber, ein so genann- ter Summer, kann bei nachfolgenden Situationen eine akustische Rückmeldung geben: - Betätigung der Bedientasten (Tastenton) - Programmende - Systemmeldungen (Hinweise) Öffnen Sie die Systemmenüebene, indem Sie den Reinigungsauto- ...

  • Seite 70: Erweiterte Einstellungen

    Erweiterte Einstellungen Erweiterte Einstellungen Dem Menü sind alle administrativen Vorgänge und Einstellungen zugeordnet. Erweiterte Einstellungen Der Zugriff auf das Menü ist durch einen PIN-Code geschützt. Falls Sie nicht über den PIN-Code verfügen, wenden Sie sich bitte an einen Anwender mit entsprechenden Zugriffsrechten oder bre- chen Sie den Vorgang mit der Taste ...
  • Seite 71 Erweiterte Einstellungen Programmfreigabe     alle            Auswahl                    ...   Wasserhärte        Displayanzeige     Ist-Temperatur                    Soll-Temperatur    Display     Kontrast         Helligkeit         Abschalten nach                nein                Werkeinstellung         zurücksetzen             nur Programmeinstell.

  • Seite 72: Code

    PIN-Code, beschränkt werden. Die Sperrung einzelner Optionen sowie die gleichzeitige Vergabe mehrerer PIN-Codes sind nicht möglich.  Bei Verlust des PIN-Codes muss ein neuer Code durch den Miele Kundendienst vergeben werden. Erweiterte Einstellungen PIN-Code Ist der Zugriff auf das Menü...

  • Seite 73: Freigabe

    Erweiterte Einstellungen Freigabe Mit Hilfe der nachfolgenden Funktion kann der Zugriff auf das Menü Erweiterte Einstellungen durch den PIN Code geschützt bzw. der Schutz wieder aufgehoben werden. Erweiterte Einstellungen Öffnen Sie das Menü , indem Sie den Reini-  gungsautomaten mit der Taste  zunächst ausschalten und bei ge- drückter Taste ...
  • Seite 74  Bei Vergabe eines neuen PIN-Codes wird der alte Code über- schrieben und dadurch unwiederbringlich gelöscht. Eine Wieder- herstellung alter Codes ist somit nicht möglich. Bei Verlust des PIN-Codes muss ein neuer Code durch den Miele Kundendienst vergeben werden. Öffnen Sie das Menü...

  • Seite 75: Betriebstagebuch

    Im Betriebstagebuch werden die Verbrauchsdaten von Wasser und Prozesschemikalien, sowie Betriebsstunden und Programmabläufe protokolliert. Erfasst wird der gesamte Lebenszyklus der Maschine. Außerdem kann der Miele Kundendienst im Betriebstagebuch eine Empfehlung für den jeweils nächsten Wartungstermin hinterlegen. Erweiterte Einstellungen Öffnen Sie das Menü...

  • Seite 76: Temperatureinheit

    Erweiterte Einstellungen Temperatureinheit Während eines Programmdurchlaufs wird die Temperaturanzeige im Display je nach Programmschritt ca. alle 2 bis 5 Sekunden aktuali- siert. Wahlweise kann die Temperatur in Grad Celsius (°C) oder in Grad Fahrenheit (°F) ausgegeben werden. Ab Werk ist die Temperatureinheit °C (Grad Celsius) voreingestellt. Bei einem Wechsel der Temperatureinheit, z. B.

  • Seite 77: Programm Verschieben: Programmwahltasten Belegen

    Erweiterte Einstellungen Programm verschieben: Programmwahltasten belegen Sie können die Programmliste nach Ihren Anforderungen sortieren und dabei die drei Programmwahltasten ,  und  beliebig mit Programmen belegen. Öffnen Sie das Menü Erweiterte Einstellungen , indem Sie den Reini-  gungsautomaten mit der Taste  zunächst ausschalten und bei ge- drückter Taste ...

  • Seite 78: Zusatzfunktionen

    Spülgut anpassen oder alle Zusatzfunktionen auf die Werkeinstellun- gen zurücksetzen. Für die Änderung der Programmeinstellungen werden zusätzliche spezifische Gerätekenntnisse benötigt und sollten daher nur von ver- sierten Anwendern oder dem Miele Kundendienst vorgenommen wer- den. Veränderungen von Programmparametern eines qualifizierten Reini- gungsautomaten erfordern ggf. eine erneute Leistungsqualifizie- rung.

  • Seite 79: Zurücksetzen

    Erweiterte Einstellungen Zurücksetzen Es besteht die Möglichkeit die unter Zusatzfunktionen veränderten Parameter auf die Werkeinstellung zurückzusetzen. Weitere Einstel- lungen sind hiervon nicht betroffen.    ... zurücksetzen           zurücksetzen nein nein Die geänderten Parameter bleiben erhalten. Die Parameter aller Zusatzfunktionen werden auf die Werkeinstel- lung zurückgesetzt.

  • Seite 80: Zwischenspülen

    Erweiterte Einstellungen Zwischenspülen Optional können einzelne Programme um einen Zwischenspülschritt erweitert werden (siehe Programmtabelle).    ... Zwischenspülen           Zwischenspülen nein nein Der zusätzliche Zwischenspülblock ist deaktiviert. Der zusätzliche Zwischenspülblock ist für alle vorgesehene Pro- gramme aktiviert. Wählen Sie eine Option mit Hilfe der Pfeiltasten  und  aus. ...

  • Seite 81: Dosiersysteme

    Erweiterte Einstellungen Dosiersysteme Nachfolgend können Sie einzelne Dosiersysteme für alle Programme aktivieren oder deaktivieren.    ... Dosiersystem           DOS...               (Name des Dosiersystems) aktiv inaktiv aktiv Das ausgewählte Dosiersystem ist aktiviert. Eine Dosierung erfolgt nur in den vorgesehenen Spülblöcken (siehe Programmtabellen). inaktiv Das ausgewählte Dosiersystem ist für alle Programme deaktiviert.
  • Seite 82 Erweiterte Einstellungen Entlüftung DOS Die Dosiersysteme für flüssige Prozesschemikalien können nur dann zuverlässig dosieren, wenn sich keine Luft im System befindet. Ein Dosiersystem muss nur dann entlüftet werden, wenn: - das Dosiersystem erstmalig genutzt wird, - der Vorratsbehälter ausgetauscht wurde, - das Dosiersystem leergesaugt wurde.
  • Seite 83 Erweiterte Einstellungen Konzentration Die Dosierkonzentration für flüssige Prozesschemikalien kann z. B. bei einem Herstellerwechsel für alle Programme auf einmal angepasst werden. Die Dosierkonzentration ist entsprechend den Angaben der Hersteller bzw. den Erfordernissen an das Aufbereitungsergebnis einzustellen. Der Verbrauch an Flüssigmedien wird im Betriebstagebuch des Au- tomaten protokolliert (siehe Kapitel „Erweiterte Einstellungen/Be- triebstagebuch“).
  • Seite 84 Erweiterte Einstellungen DOS1 Name ändern Bei Bedarf können Sie die Bezeichnungen der Dosiersysteme „ “ DOS1 Reiniger usw. um einen Zusatz, wie z. B. „ “ erweitern. Die Be- zeichnung „DOS“ mit der zugehörigen Zahl kann nicht verändert wer- den. Dokumentieren Sie jede Änderung der werkseitigen Einstellungen für einen eventuellen späteren Kundendienstfall.

  • Seite 85: Temperatur / Zeit

    Erweiterte Einstellungen Temperatur / Zeit Nachfolgend besteht die Möglichkeit die Temperatur und die Haltezeit in der Reinigungs- und Nachspülphase bei einzelnen Programmen anzupassen.    ... Temperatur / Zeit           Temperatur / Zeit zurücksetzen Reinigen zurücksetzen Die Parameter aller Programme werden auf die Werkeinstellung zu- rückgesetzt.
  • Seite 86 Erweiterte Einstellungen Reinigen Nachspülen Wurde einer der beiden Spülblöcke oder ausge- wählt, können folgende Einstellungen vorgenommen werden: zurücksetzen Temperatur Haltezeit Temperatur Nachspültemperatur Die Temperatur für den ausgewählten Spülblock anpassen. Haltezeit Die Haltezeit für den ausgewählten Spülblock anpassen. Wählen Sie mit Hilfe der Pfeiltasten  und  eine Option aus und ...

  • Seite 87: Programmfreigabe

    Erweiterte Einstellungen Programmfreigabe Es besteht die Möglichkeit den Zugriff auf einzelne Aufbereitungspro- gramme zu sperren. Gesperrte Programme stehen bei der Programm- wahl nicht zur Verfügung. So kann z. B. sichergestellt werden, dass nur geprüfte Programme zum Einsatz kommen. Öffnen Sie das Menü Erweiterte Einstellungen , indem Sie den Reini- ...

  • Seite 88: Displayanzeige: Temperatur

    Erweiterte Einstellungen Displayanzeige: Temperatur Während eines Programmablaufs kann über das Display die Spül- raumtemperatur abgefragt werden. Ausgegeben wird entweder die aktuelle Ist-Temperatur oder die für den laufenden Spülblock vorgegebene Soll-Temperatur. Öffnen Sie das Menü Erweiterte Einstellungen , indem Sie den Reini- ...

  • Seite 89: Display: Helligkeit Und Kontrast

    Erweiterte Einstellungen Display: Helligkeit und Kontrast Mit Hilfe dieses Menüs können Sie die Helligkeit und den Kontrast des Displays anpassen. Öffnen Sie das Menü Erweiterte Einstellungen , indem Sie den Reini-  gungsautomaten mit der Taste  zunächst ausschalten und bei ge- drückter Taste ...

  • Seite 90: Abschalten Nach (Auto-Off-Funktion)

    Erweiterte Einstellungen Abschalten nach (Auto-Off-Funktion) Wird der Reinigungsautomat für eine einstellbare Zeit nicht genutzt, schaltet dieser sich automatisch aus, um Energie zu sparen. Die Automatische Abschaltung kann auch dazu genutzt werden, den Reinigungsautomat in Betriebsbereitschaft zu versetzen. Bei Be- triebsbereitschaft bleibt der Reinigungsautomat eingeschaltet und die Uhrzeit wird im Display angezeigt.

  • Seite 91: Betriebsbereitschaft Aktivieren

    Erweiterte Einstellungen Wartezeit Wurde die Option ausgewählt, muss als nächstes die Wartezeit ein- einstellen gestellt werden, nach deren Ablauf eine Automatische Abschaltung erfolgen soll. Abschalten nach (5 - 60 Die Wartezeit kann in 5 Minutenschritten eingestellt werden. In der untersten Zeile ist der mögliche Einstellungsbereich angegeben. Stellen Sie die Wartezeit mit Hilfe der Pfeiltasten ...

  • Seite 92: Werkseinstellungen

    Erweiterte Einstellungen Werkseinstellungen Bei Bedarf können alle geänderten Parameter wieder auf die werksei- tigen Einstellungen zurückgesetzt werden. Die Parameter der Steue- rung und die Programmeinstellungen werden separat zurückgesetzt. Erweiterte Einstellungen Öffnen Sie das Menü , indem Sie den Reini-  gungsautomaten mit der Taste ...

  • Seite 93: Instandhaltungsmaßnahmen

    Instandhaltungsmaßnahmen Wartung Periodische Wartungen müssen nach 1000 Betriebsstunden oder mindestens einmal jährlich durch den Miele Kundendienst oder durch eine entsprechend qualifizierte Fachkraft erfolgen. Die Wartung umfasst folgende Punkte: - elektrische Sicherheit nach VDE 0701/0702 - Türmechanik und Türdichtung - Verschraubungen und Anschlüsse im Spülraum...

  • Seite 94: Routineprüfung

    Instandhaltungsmaßnahmen Routineprüfung Täglich vor Arbeitsbeginn müssen Routineprüfungen durch den Be- treiber durchgeführt werden. Für die Routineprüfungen wird ab Werk eine Vorlage für eine entsprechende Checkliste mit ausgeliefert. Folgende Punkte sind zu kontrollieren: - die Siebe im Spülraum - die Maschinensprüharme und die Sprüharme der Wagen, Module und Körbe - der Spülraum und die Türdichtung - die Dosiersysteme...
  • Seite 95 Instandhaltungsmaßnahmen Drücken Sie die Griffstege zusammen und ziehen Sie das Grobsieb  nach oben heraus. Entnehmen Sie das Feinsieb, das lose zwischen dem Grobsieb und  dem Mikrofeinfilter liegt. Nehmen Sie als Letztes das Flächensieb heraus.  Reinigen Sie die Siebe. ...

  • Seite 96: Sprüharme Prüfen Und Reinigen

     sen.  Schwergängige oder blockierte Sprüharme dürfen nicht weiter verwendet werden. Wenden Sie sich in diesen Fällen an den Miele Kundendienst. Sprüharme Für die Reinigung müssen die Sprüharme der Maschine sowie die der reinigen Wagen und Körbe wie folgt demontiert werden: Entnehmen Sie den Wagen bzw.
  • Seite 97 Sollten Verschleißerscheinungen an den Lagerungen sichtbar sein, kann dies langfristig die Funktion der Sprüharme beeinträchtigen. Wenden Sie sich in diesen Fällen an den Miele Kundendienst. Setzen Sie die Sprüharme nach der Reinigung wieder ein.  Prüfen Sie nach der Montage, ob sich die Sprüharme leicht drehen ...

  • Seite 98: Reinigungsautomaten Reinigen

    Tuch. Reinigen Sie den Verschlussbügel.  Spülraum reinigen Der Spülraum ist weitgehend selbstreinigend. Sollten sich dennoch Ablagerungen bilden, wenden Sie sich an den Miele Kundendienst. Gerätefront Reinigen Sie die Edelstahloberfläche mit einem feuchten Tuch und  reinigen Handspülmittel oder einem nicht scheuernden Edelstahl-Reiniger.

  • Seite 99: Wagen, Körbe, Module Und Einsätze Kontrollieren

    - Müssen die Filterrohre gereinigt oder Filterplatten, z. B. im E 478/1, gewechselt werden? Wartung von Periodische Wartungen müssen nach 1000 Betriebsstunden oder Wagen, Körben, mindestens einmal jährlich durch den Miele Kundendienst oder Modulen und durch eine entsprechend qualifizierte Fachkraft erfolgen. Einsätzen...

  • Seite 100: Störungshilfe

    Störungshilfe Die nachfolgende Übersicht soll dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Jedoch unbedingt beachten:  Reparaturen dürfen nur vom Miele Kundendienst durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Anwender ent- stehen. Um einen unnötigen Kundendiensteinsatz zu vermeiden, sollte beim ersten Auftreten einer Fehlermeldung überprüft werden, ob dieser Fehler nicht durch eine evtl.

  • Seite 101: Dosierung/Dosiersysteme

    Mindestwert, wird der Programmblock wiederholt. Bei einem Netzausfall von ≥ 20 Stunden wird das gesam- te Programm wiederholt. Nächste Wartung am: Keine Störung! Der Miele Kundendienst hat eine Empfehlung für den nächsten Wartungstermin hinterlegt. Vereinbaren Sie einen Wartungstermin mit dem Miele  Kundendienst.
  • Seite 102 Defekt an der Sauglanze feststellen, benachrichtigen Sie den Miele Kundendienst. Hochviskose (zähflüssige) Prozesschemikalien können die Dosierüberwachung beein- trächtigen und zu ungenauen Messungen führen. Wenden Sie sich in diesem Fall an den Miele Kundendienst und fragen Sie nach den erforderlichen Maßnahmen.

  • Seite 103: Salzmangel/Enthärtungsanlage

    Störungshilfe Salzmangel/Enthärtungsanlage Problem Ursache und Behebung Salz nachfüllen Der Salzvorrat der Enthärtungsanlage geht zur Neige. Füllen Sie vor dem nächsten Programmstart Regenerier-  salz nach. In Kürze Gerätesperre wegen Der Salzvorrat der Enthärtungsanlage ist aufgebraucht. Ei- Salzmangel ne weitere Regeneration ist nicht mehr möglich. Der Reini- gungsautomat wird mit der nächsten Regeneration für wei- tere Anwendungen gesperrt.

  • Seite 104: Abbruch Mit Fehlernummer

     Kapiteln „Wasserzulauf anschließen“ und „Technische Daten“. Überprüfen Sie die Siebe im Wasserzulauf.  Wenden Sie sich an den Miele Kundendienst und fragen  Sie nach den erforderlichen Maßnahmen. Fehler 412-414 Ein Programm wurde abgebrochen, weil der Volumenstrom des einlaufenden Wassers zu hoch ist.

  • Seite 105: Prozessbedingte Störungen Und Meldungen

    Das Waterproofsystem hat angesprochen. Unter Umstän- den liegt eine Undichtigkeit bei einem der Wasserzulauf- schläuche vor. Schließen Sie die Wasserhähne.  Benachrichtigen Sie den Miele Kundendienst.  Fehler 578 Die Spitzenlastabschaltung dauert länger als 3 Stunden. Lassen Sie Ihr Stromnetz und Ihr Energiemanagement- ...

  • Seite 106: Unzureichende Reinigung Und Korrosion

    Störungshilfe Problem Ursache und Behebung Spitzenlastabschaltung Keine Störung! Einzelne Komponenten des Reinigungsautomaten pausie- ren, solange ein Spitzenlastsignal durch Ihr Energie- managementsystem anliegt. Alle Einstellungen zurückge- Keine Störung! setzt Ein Anwender hat die Werkseinstellung wiederhergestellt. Bestätigen Sie die Meldung mit OK. ...
  • Seite 107 Störungshilfe Problem Ursache und Behebung Das Reinigungsergebnis Wagen, Körbe, Module und Einsätze waren nicht für das ist mangelhaft. Spülgut vorgesehen. Wählen Sie die Wagen, Körbe, Module und Einsätze ent-  sprechend der Aufgabenstellung aus. Wagen, Körbe, Module und Einsätzen wurden falsch oder zu voll beladen.
  • Seite 108 Störungshilfe Problem Ursache und Behebung Spülgut aus Glas weist Das Spülgut ist für die maschinelle Aufbereitung ungeeig- Korrosion auf (Glasangriff). net. Verwenden Sie ausschließlich Spülgut, dass vom Her-  steller als maschinell aufbereitbar deklariert ist. Im Programmablauf hat keine Neutralisation stattgefunden. - Dosierung über den Vorratsbehälter in der Tür ...

  • Seite 109: Wasserzu- Und -Ablauf

    Störungshilfe Wasserzu- und -ablauf Problem Ursache und Behebung Wasserzulauf prüfen Ein oder mehrere Wasserhähne sind geschlossen. Öffnen Sie die Wasserhähne.  Es gelangt nicht genug Wasser in den Reinigungsautoma- ten. Reinigen Sie die Siebe im Wasserzulauf.  Öffnen Sie die Wasserhähne vollständig. ...

  • Seite 110: Geräusche

    Störungshilfe Geräusche Problem Ursache und Behebung Schlagendes Geräusch im Ein oder mehrere Sprüharme schlagen gegen das Spülgut. Spülraum. Brechen Sie das Programm ab. Beachten Sie dabei die  Hinweise im Kapitel „Programmabbruch“. Ordnen Sie das Spülgut so ein, dass es nicht an die ...

  • Seite 111: Störungen Beseitigen

    Störungen beseitigen Ablaufpumpe und Rückschlagventil reinigen Wenn am Ende eines Programms das Wasser nicht vollständig aus dem Spülraum abgepumpt worden ist, könnte ein Fremdkörper die Ablaufpumpe oder das Rückschlagventil blockieren. Nehmen Sie die Siebkombination aus dem Spülraum (siehe Kapitel  „Instandhaltungsmaßnahmen/Siebe im Spülraum reinigen“).

  • Seite 112: Siebe Im Wasserzulauf Reinigen

    Setzen Sie das Wassereinlaufventil gerade auf und schrauben Sie es fest. Großflächensieb Enthält das Wasser viele wasserunlösliche Bestandteile kann ein nachrüsten Großflächensieb zwischen dem Absperrventil und dem Zulauf- schlauch installiert werden. Das Großflächensieb ist über den Miele Kundendienst erhältlich.

  • Seite 113: Kundendienst

    Kundendienst Kundendienst benachrichtigen  Reparaturen dürfen nur vom Miele Kundendienst oder einer au- torisierten Fachkraft durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Anwender entstehen. Um einen unnötigen Kundendiensteinsatz zu vermeiden, sollte beim ersten Auftreten einer Fehlermeldung überprüft werden, ob dieser Fehler nicht durch eine evtl.

  • Seite 114: Softwareversion

    EFU Id: XXXXX Softwareversion des Frequenzumrichters. LNG Id: XXXXX Version des Sprachpakets. In diesem Menü können Sie keine Einstellungen vornehmen. Software-Updates und -Upgrades kann nur der Miele Kundendienst aufspielen. Beenden Sie das Menü mit den Tasten OK oder . ...

  • Seite 115: Aufstellen

    *INSTALLATION* Aufstellen Aufstellen und ausrichten Beachten Sie den beiliegenden Installationsplan!  Im Umgebungsbereich des Reinigungsautomaten sollte nur Ein- richtungsmobiliar für die anwendungsspezifische Nutzung einge- setzt werden, um das Risiko möglicher Kondenswasserschäden zu vermeiden. Der Reinigungsautomat muss standsicher und waagerecht stehen. Bodenunebenheiten und die Gerätehöhe können mit den vier Schraubfüßen aus- bzw.

  • Seite 116: Unter Einer Arbeitsplatte Einbauen

    Arbeitsplatte verschraubt werden. Öffnen Sie die Tür.  Verschrauben Sie den Reinigungsautomat links und rechts durch  die Löcher der vorderen Leiste mit der durchgehenden Arbeitsplat- Für eine seitliche Verschraubung mit benachbarten Möbeln wenden Sie sich an den Miele Kundendienst.

  • Seite 117: Elektromagnetische Verträglichkeit (Emv)

    *INSTALLATION* Aufstellen Belüftung der  Bei eingebauten Reinigungsautomaten dürfen die Fugen zu ne- Umwälzpumpe benstehenden Schränken nicht abgedichtet, z. B. mit Silikon aus- gespritzt, werden, damit die Belüftung der Umwälzpumpe sicher- gestellt ist. Elektromagnetische Verträglichkeit (EMV) Der Reinigungsautomat wurde auf elektromagnetische Verträglichkeit (EMV) gemäß...

  • Seite 118: Elektroanschluss

    *INSTALLATION* Elektroanschluss  Alle Arbeiten, die den Elektroanschluss betreffen, dürfen nur von einer zugelassenen oder anerkannten Elektrofachkraft durch- geführt werden. - Die Elektroanlage muss nach DIN VDE 0100 ausgeführt sein. Österreich: Die Elektroanlage muss nach ÖVE/ÖNORM E8001 ausgeführt sein. - Der Anschluss über eine Steckdose muss gemäß den nationalen Bestimmungen erfolgen.

  • Seite 119: Elektroanschluss Für Die Schweiz

    Der Reinigungsautomat ist für die Einbindung in ein Energiemanage- mentsystem ausgelegt. Hierzu muss der Automat durch den Miele Kundendienst technisch nachgerüstet und die Steuerung entspre- chend eingestellt werden. Für weitere Informationen wenden Sie sich bitte an den Miele Kun- dendienst. Lastmangement Im Falle einer Spitzenlastabschaltung werden einzelne Komponenten des Reinigungsautomaten, wie z. B.

  • Seite 120: Wasseranschluss

    - Der maximal zulässige statische Wasserdruck beträgt 1.000 kPa Überdruck. - Liegt der Wasserdruck nicht in dem genannten Bereich, bitte den Miele Kundendienst nach den erforderlichen Maßnahmen fragen. - Die Beschreibung für den Anschluss von AD-Wasser folgt am Ende dieses Kapitels.

  • Seite 121: Vorschrift Für Deutschland Und Schweiz

    Schrauben Sie den Rückflussverhinderer an den Wasserhahn.  Schrauben Sie den Wasserzulaufschlauch an das Gewinde des  Rückflussverhinderers. Großflächensieb Enthält das Wasser viele wasserunlösliche Bestandteile kann ein nachrüsten Großflächensieb zwischen dem Absperrventil und dem Zulauf- schlauch installiert werden. Das Großflächensieb ist über den Miele Kundendienst erhältlich.
  • Seite 122 Der Reinigungsautomat ist für den Anschluss an ein Ringleitungssys- Ringleitung tem für AD-Wasser ausgelegt. Hierzu muss der Automat durch den Miele Kundendienst technisch nachgerüstet und die Steuerung ent- sprechend eingestellt werden. Für weitere Informationen wenden Sie sich bitte an den Miele Kun- dendienst.

  • Seite 123: Wasserablauf Anschließen

    *INSTALLATION* Wasseranschluss Wasserablauf anschließen - In den Ablauf des Reinigungsautomaten ist ein Rückschlagventil eingebaut, so dass kein Schmutzwasser über den Ablaufschlauch in den Reinigungsautomaten zurück fließen kann. - Der Reinigungsautomat sollte vorzugsweise an ein separates, bau- seitiges Ablaufsystem angeschlossen werden. Wenn kein separater Anschluss vorhanden ist, empfehlen wir den Anschluss an einen Doppelkammer- Siphon.

  • Seite 124: Programmübersicht

    Programmübersicht Programm Anwendung Programmierbares Programm für spezielle Anforderungen; Programmierung erfolgt auf Anfrage (Freier Speicherplatz) Miele durch den Kundendienst. Programmierbares Programm für spezielle Anforderungen; Programmierung erfolgt auf Anfrage (Freier Speicherplatz) Miele durch den Kundendienst. Kurzes Programm für sehr gering Verschmutztes Spülgut und geringe Anforderungen an das Kurz Nachspülergebnis:...
  • Seite 125 Programmübersicht Programmablauf Vorspülen Reinigen Zwischenspülen Nachspülen 2 * 60°C 70°C DOS 1 DOS 2 3 Min 2 Min 1 Min 65°C 70°C DOS 1 DOS 2 3 Min 2 Min 1 Min 1 Min 70°C 70°C DOS 1 DOS 2 1 Min 3 Min 2 Min 1 Min 1 Min KW = Kaltwasser AD = Rein(st)wasser, vollentsalztes Wasser (VE), demineralisiertes Wasser Min = Haltezeit in Minuten * = Optionaler Programmblock DOS 1 = Reiniger...

  • Seite 126: Programmwahl In Abhängigkeit Zum Eingesetzten Zubehör

    Programmübersicht Programmwahl in Abhängigkeit zum eingesetzten Zubehör Wasser- Oberkorb Unterkorb Programm menge Lafette 2 Injektor- Lafette 2 Injektor- mit Sprüharm Kurz Mittel Lang module für div. Einsätze module für div. Einsätze      + 1,5 l  ...

  • Seite 127: Technische Daten

    Schutzart (nach IEC 60529) Verschmutzungsgrad (nach IEC/EN 61010-1) Überspannungskategorie (nach IEC 60664) Geräuschemissionswerte in dB (A), <  Schalldruckpegel LpA im Reinigen und Trocknen Prüfzeichen VDE, EMV Funkschutz -Kennzeichnung 2006/42/EG Maschinenrichtlinie Herstelleradresse Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germany...

  • Seite 128: Ihr Beitrag Zum Umweltschutz

    Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung der Elektro- und Elek- tronikgeräte bei Kommune, Händler oder Miele. Für das Löschen et- waiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Bitte sorgen Sie dafür,...
  • Seite 132 Mo-Do 8.30-12.30, 13-17 Uhr, Fr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland Änderungen vorbehalten / Erstelldatum: 2021-01-29 M.-Nr. 11 773 690 / 00 ...

Inhaltsverzeichnis
