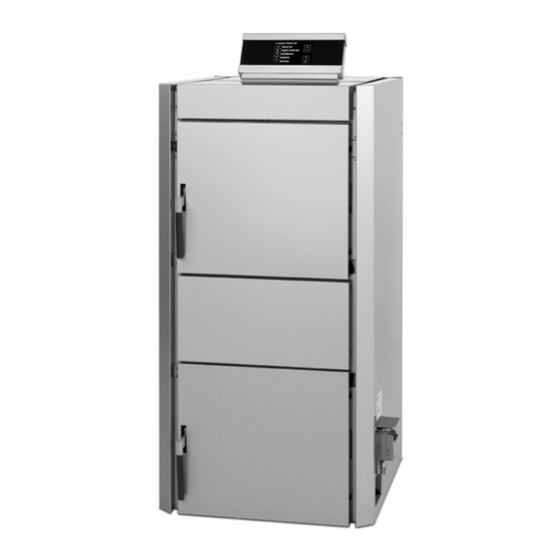

- Seite 1 Stückholzfeuerung BIOSMART Planung und Installation DE-B31-011-V13-0321...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite 1 EINLEITUNG ................4 Sicherheitshinweise Garantie und Gewährleistung Inbetriebnahme Bauliche Voraussetzungen 2 PLANUNG ................5 Brandschutz Mindest-Brandschutz-Anforderungen Heizraum Kamin Zugregler und Explosionsklappe Heizkreisregelung 3 MONTAGE ................13 Lieferung Einbringung Platzieren und ausrichten Hydraulische Einbindung Füllen und Entlüften Kaminanschluss 4 ELEKTROANSCHLUSS ............ -
Seite 4: Einleitung
Weiters dürfen nur Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.3 INBETRIEBNAHME Die Erstinbetriebnahme der Feuerung muss durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Diese kontrollieren, ob die Anlage laut Schema gebaut wurde, stimmen die Anlage ab und erklären dem Anlagen-betreiber den Betrieb... -
Seite 5: Planung
Musterfeuerungsverordnung (M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen einzuhalten. -
Seite 6: Mindest-Brandschutz-Anforderungen
2.2 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN BK-02 Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände und Decke sind brandbeständig in F60 / REI60 auszuführen. Die Heizraumtür ist als Brandschutztür T30 / EI C, in Fluchtrichtung öffnend, selbsttätig schließend und absperrbar auszuführen. Verbindungstüren zum Brennstofflager sind ebenfalls als Brandschutztüren T30 / EI 30-C, selbsttätig schließend... -
Seite 7: Heizraum
2.3 HEIZRAUM Mindest-Raumhöhe H 220 cm ideal H 160 cm möglich (Reinigungsdeckel offen) Mindest-Raumgröße B 180 cm x T 250 cm ideal B 130 cm x T 185 cm ohne Zündung möglich B 150 cm x T 185 cm möglich B 155 cm x T 185 cm mit Zündung möglich... - Seite 8 Aufstellungsort Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts zugänglich sein. Die Ausladung der Brennraum- und Aschetüre muss freigehalten werden. A → Abstand links 60 cm mindestens ideal möglich cm mit Zündung, wenn rechts mindestens 60 cm...
-
Seite 9: Kamin
2.4 KAMIN Die Anlage darf grundsätzlich an nach DIN EN 13384 dimen- sionierte Kamine angeschlossen werden. Wir empfehlen (ohne diesbezügliche Verpflichtung) für unsere Feuerungen feuchtig- keitsunempfindliche, wärmegedämmte, über 400°C beständige Schamottekamine, bei korrekter Anlagendimen- sionierung alternativ auch wärmegedämmte, rußbrand- beständige Edelstahlkamine. (Gültig für den üblichen Wirbu- latoren Auslieferungszustand „Set Heizwert“. -
Seite 10: Zugregler Und Explosionsklappe
2.5 ZUGREGLER UND EXPLOSIONSKLAPPE BK-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! (möglichst ø 200 mm) Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin und Zugregler eine zusätzliche Drosselklappe zu installieren. -
Seite 11: Heizkreisregelung
2.6 HEIZKREISREGELUNG Die Heizkreisregelung wird optional angeboten. Zur Auswahl steht am Heizkessel das Set-MKR oder das Wandgerät Set-MK261 zur Montage an der Wand. pro Anlage 3 witterungsgeführte Regelungen möglich; ● pro Anlage kann am Kessel 1 Set-MKR aktiviert werden; ● pro Anlage 3 digitale Raumstationen möglich;... - Seite 12 NOTIZEN...
-
Seite 13: Montage
MONTAGE 3.1 LIEFERUNG BS-01 Die Heizanlage wird foliert in einem Bretterverschlag verpackt angeliefert. Kontrollieren Sie bitte anhand des Lieferscheines, ob die Lieferung komplett und in einwandfreiem Zustand ist. Mängel Notieren Sie festgestellte Mängel direkt am Lieferschein und wenden Sie sich an den Lieferanten, Heizungsbauer, bzw. unseren Kundendienst. -
Seite 14: Hydraulische Einbindung
3.4 HYDRAULISCHE EINBINDUNG A → Vorlauf 5/4“ B → Anschluss 1/2“ C → Rücklauf 5/4“ D → Sicherheits- wärmetauscher 3/4“ E → therm. Ablaufventil 3/4" Ansprechtemperatur 95°C F → Kaltwasseranschluss G → Sicherheitsventil 1/2" Einlauf DN15 Auslauf DN20 Sicherheitswärmetauscher Eine thermische Ablaufsicherung für Heizanlagen nach EN12828, bauteilgeprüft nach EN14597 mit Öffnungs-temperatur 95°C ist bauseits berücksichtigen... - Seite 15 Neuauslegung der Kesselladepumpe (KLP) notwendig werden. Bei Einsatz von Fremd-Rücklaufanhebungsgruppen, welche in Durchfluss oder Regelungsgeschwindigkeit nicht denen von GUNTAMATIC entsprechen, wird jegliche Garantie abgelehnt. Schlammabscheider mit Magnet Magnetit und Rostschlamm im Heizungswasser können für Energiesparpumpen problematisch sein. Durch den Einbau eines richtig dimensionierten und angewanden Schlammab-scheiders mit Magnet kann kostengünstig wirksame Abhilfe gegen Magnetit...
-
Seite 16: Füllen Und Entlüften
< 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten. Anlage spülen Vor dem Füllen der Anlage das gesamte Leitungssystem ausgiebig spülen, um Magnetit und Rostschlamm best-... -
Seite 17: Kaminanschluss
3.6 KAMINANSCHLUSS Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. → bis 4 m Abgasrohrlänge und maximal 3 Bögen: BIOSMART Ø = 130 mm →... -
Seite 18: Elektroanschluss
ELEKTROANSCHLUSS BK-02 Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme-strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig. - Seite 19 Verkabelung Netzzuleitung 3 x 1,5 mm² Fühler 2 x 1 mm² Raumgerät 2 x 1 mm² CAN-Bus 2 x 2 x 0,5 mm² (paarverseilt / geschirmt) Überspannungsschutz Bei CAN-Bus Leitungen zwischen verschiedenen Gebäuden müssen zum Potenzialausgleich die Banderder der Gebäude miteinander verbunden werden.
-
Seite 20: Anschlüsse An Der Anlage
4.1 ANSCHLÜSSE AN DER ANLAGE Netzanschluss 230 VAC, 50 Hz, 13 A Ausstattung Standard Kesselbedieneinheit (BCE) Kesselplatine (230 VAC) Sicherheitstemperaturbegrenzer (STB) Kesselfühler (KVT 20 Ω) RGT- Fühler (Thermoelement) Lambdasonde (12 VDC) Saugzuggebläse (230 VAC) TKS 1 ... -
Seite 21: Abschlusskontrolle
Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus-setzung dafür ist, dass der Kaminkehrer, der Heizungs-installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. Der von GUNTAMATIC Fachmann wird folgende Arbeiten bei der Inbetriebnahme durchführen: Kontrolle der gesamten Anlage; ... -
Seite 22: Normen / Vorschriften
NORMEN / VORSCHRIFTEN BS-04 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5... - Seite 23 NOTIZEN...
-
Seite 24: Anschlussschemen
Heizkreise zeitgesteuert – ohne witterungsgeführter Regelung Warmwasserspeicher – Pufferspeicher Schema Nr.: BSM-01 Feuerung BIOSMART laut Preisliste Zugregler mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Rücklaufanhebegruppe RA25 A H39-020 Warmwasserspeicher ECO laut Preisliste Pufferspeicher ECO laut Preisliste Empfehlung Rückschlagklappe bauseits (schwere Ausführung) 230VAC... - Seite 25 Heizkreise zeitgesteuert – mit witterungsgeführter Regelung Warmwasserspeicher – 2 Pufferspeicher Schema Nr.: BSM-02 Feuerung BIOSMART laut Preisliste Zugregler mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 Rücklaufanhebegruppe RA25 A H39-020 Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste Warmwasserspeicher ECO laut Preisliste...
- Seite 26 Heizkreise zeitgesteuert – mit witterungsgeführter Regelung Frischwasserstation – 2 Pufferspeicher – Solaranlage Schema Nr.: BSM-03 Feuerung BIOSMART laut Preisliste Zugregler mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 Rücklaufanhebegruppe RA25 A H39-020 Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste Pufferspeicher PSF inkl.
- Seite 27 Kombination mit einem bestehenden Öl/Gaskessel - witterungsgeführte Heizkreisregelung im Bestandskessel ACHTUNG: Für Gasthermen nicht geeignet! Schema Nr.: BSM-05 Feuerung BIOSMART laut Preisliste Zugregler mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Öl/Gaskessel bauseits Rücklaufanhebegruppe RA25 A H39-020 INFO: 1) Der Öl/Gaskessel wird durch die Funktion ZP ständig auf Temperatur gehalten – auf gute Isolierung des Kessels achten. Pufferspeicher ECO laut Preisliste 2) Die Abstrahlverluste des Öl/Gaskessel sind auch im Holzbetrieb zu berücksichtigen.
-
Seite 28: Stück Rücklaufanhebegruppe Ra25 A
Kombination mit BIOSTAR - witterungsgeführte Heizkreisregelung im BIOSTAR Für den Betrieb mit Hoch- und Niedertemperatu- Heizkreisen geeignet. Schema Nr.: BSM-06 Feuerung BIOSMART/BIOSTAR laut Preisliste Zugregler mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 GSM-Modul S15-002 Mischer Stellmotor S50-501 Der Heizkreis kann mit einem Raumgerät raumtemperaturgesteuert betrieben werden. - Seite 29 Kombination mit Verblockung eines Öl-/ Gasgerätes - witterungsgeführte Heizkreisregelung im BIOSMART 1) geeignet für Ölkessel, Gaskessel und Gasthermen ohne witterungsgeführter Heizkreisregelung ACHTUNG: 2) bei Gasthermen ist der Einbau einer hydraulischen Weiche empfehlenswert Schema Nr.: BMK-16-8 Feuerung BIOSMART laut Preisliste Zugregler mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR...
-
Seite 30: Info Zur Funktion Verblock
INFO ZUR FUNKTION VERBLOCK BK-01 Voraussetzung Die Funktion Verblock für das Schema 16-8-xx funktioniert nur, wenn die Feuerung mit einer witterungsgeführten Regelung ausgestattet ist. Hydraulik Die Funktion Verblock ist auf das Schema 16-8-xx abgestimmt. Nur bei exakter hydraulischer Ausführung laut Schema ist die Funktion gewährleistet. -
Seite 31: Technische Daten
TECHNISCHE DATEN BIOSMART 14 BIOSMART 22 Scheitholz Scheitholz Brennstoff naturbelassen naturbelassen Nennleistung 21,6 Kesseltemperatur 65 – 85 65 – 85 °C Rücklauftemperatur > 55 > 55 °C Kaminzug 2 – 10 2 – 10 Pascal Wasserinhalt Liter Betriebsdruck max. 3 max. - Seite 32 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
