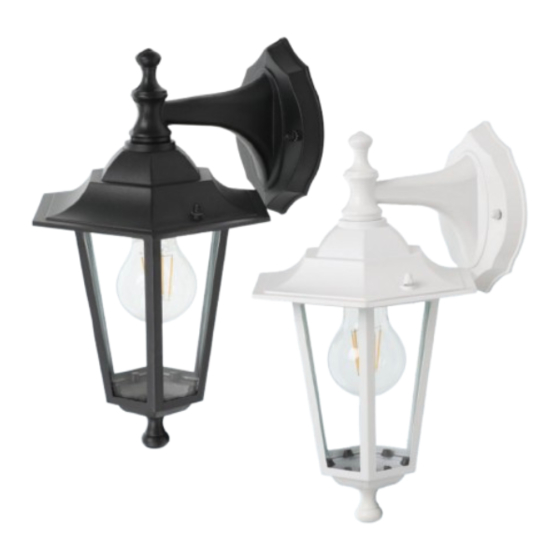

- Seite 1 Montageanleitung LED-AUSSENLEUCHTE VERTRIEBEN DURCH: EDI LIGHT GMBH HEILIGKREUZ 22 6136 PILL AUSTRIA KUNDENDIENST 710444 Bitte wenden Sie sich an Ihre HOFER-Filiale. JAHRE MODELL: GARANTIE 55763 / 55764 03/2021...
-
Seite 2: Übersicht
Übersicht... -
Seite 3: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Lieferumfang/Geräteteile Lampenbasis Wandhalterung LED-Leuchtmittel LM0972 Gewindestift mit Hutmutter (2x) Silikondichtung (2x) Fächerring (2x) Beilagscheibe (2x) Schraube (2x) Dübel (2x) Lampenglas Montageanleitung und Garantiekarte (ohne Abbildung) Benötigte, nicht mitgelieferte Werkzeuge Kreuzschlitzschraubendreher PH1 Bleistift Schlagbohrmaschine (mit eingesetztem Stein-und Betonbohrer, 6 mm) Schlitzschraubendreher 3 mm... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Übersicht........................2 Lieferumfang/Geräteteile..................3 Allgemeines......................7 Montageanleitung lesen und aufbewahren..............7 Bestimmungsgemäßer Gebrauch................7 Zeichenerklärung....................7 Sicherheit.........................8 Produkt und Lieferumfang prüfen................ 11 Produkt und Zubehör reinigen..................11 Montage......................... 12 Montageort prüfen......................12 Produkt für die Montage vorbereiten................13 Montageschritt 1........................14 Montageschritt 2....................... -
Seite 6: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. -
Seite 7: Allgemeines
Allgemeines Allgemeines Montageanleitung lesen und aufbewahren Diese Montageanleitung gehört zu dieser LED-Außenleuchte (im Folgenden auch „Produkt“ genannt). Sie enthält wichtige Informationen zur Montage und zum Gebrauch des Produktes. Lesen Sie die Montageanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Produkt einsetzen. Die Nichtbeachtung dieser Montageanleitung kann zu schweren Verletzungen oder Schäden am Produkt führen. -
Seite 8: Sicherheit
Zeichenerklärung Das Prüfsiegel „GS“ (Geprüfte Sicherheit) bestätigt die Konformität des Produktes mit dem deutschen Produktsicherheitsgesetz (ProdSG). IP44 Das Produkt ist gegen Spritzwasser aus allen Richtungen geschützt und somit für den Außenbereich geeignet. Dieses Symbol kennzeichnet Produkte, die der Schutzklasse I entsprechen. - Seite 9 Sicherheit Dieses Signalsymbol/-wort bezeichnet eine VORSICHT! Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. Dieses Signalwort warnt vor möglichen HINWEIS! Sachschäden. Sicherheitshinweise Sicherheitsregeln für Arbeiten an der elektrischen Anlage Bei Arbeiten in und an elektrischen Anlagen und Betriebsmitteln gelten zur Vermeidung von Unfällen bestimmte Regeln, die sich in fünf Sicherheitsregeln zusammenfassen lassen:...
- Seite 10 Sicherheit Produkt befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. - Halten Sie das Produkt von offenem Feuer und heißen Flächen fern. - Sorgen Sie dafür, dass Kinder keine Gegenstände in das Produkt hineinstecken. - Drehen Sie vor Beginn der Installationsarbeiten sowie vor Reinigungs- und Wartungsarbeiten die Sicherung heraus bzw.
-
Seite 11: Produkt Und Lieferumfang Prüfen
Sicherheit - Betrachten Sie die LEDs während des Betriebs nicht mit einem optischen Instrument. Produkt und Lieferumfang prüfen WARNUNG! Erstickungsgefahr! Kinder können sich beim Spielen mit der Verpackungsfolie darin verfangen und ersticken. - Stellen Sie sicher, dass Kinder nicht mit der Verpackungsfolie spielen. -
Seite 12: Montage
Montage Montage WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation kann zu elektrischem Stromschlag führen. - Lassen Sie die elektrische Installation durch Fachpersonal vornehmen. WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen. - Das Gehäuse des Produkts ist elektrisch leitfähig. Schließen Sie zuerst den Schutzleiter an, ehe Sie den spannungsführenden Leiter verbinden. -
Seite 13: Produkt Für Die Montage Vorbereiten
Montage Produkt für die Montage vorbereiten 1. Schrauben Sie die Dekormutter am Boden des Lampenglases gegen den Uhrzeigersinn von der Kunststoffschraube 2. Ziehen Sie die Kunststoffschraube aus dem Lampenglas heraus. 3. Stecken Sie die Kunststoffschraube von der Innenseite des Lampenglases aus durch das Loch am Boden des Lampenglases. -
Seite 14: Montageschritt 1
Montage Montageschritt 1 1. Drehen Sie die Sicherung heraus bzw. schalten Sie den Leitungsschutzschalter aus und sichern Sie den Stromkreis gegen unbeabsichtigtes Einschalten. 2. Richten Sie die Wandhalterung so an der Wand aus, dass die Stromleitung an der Dichtung für Kabeldurchführung der Wandhalterung eingeführt werden kann. -
Seite 15: Montageschritt 2
Montage Montageschritt 2 1. Schrauben Sie die beiden Hutmuttern gegen den Uhrzeigersinn von den Schraubgewinden der Wandhalterung 2. Verbinden Sie die Adern der Lampenbasis mit den Adern der Hausinstallation entsprechend ihrer Zugehörigkeit. 3. Setzen Sie die Lampenbasis auf die Wandhalterung und halten diese fest. 4. -
Seite 16: Leuchtmittel Einsetzen
Montage Leuchtmittel einsetzen 1. Führen Sie das LED-Leuchtmittel die Lampenfassung in der Lampenbasis ein. 2. Schrauben Sie das LED-Leuchtmittel im Uhrzeigersinn fest. Das LED-Leuchtmittel ist eingesetzt. -
Seite 17: Montageschritt 3
Montage Montageschritt 3 1. Führen Sie jeweils eine Silikondichtung und eine Beilagscheibe über die Gewindestifte mit Hutmutter 2. Schrauben Sie die Gewindestifte mit Hutmutter mit zwei bis drei Umdrehungen im Uhrzeigersinn in die Lampenbasis ein. 3. Führen Sie das Lampenglas an die Lampenbasis heran. -
Seite 18: Leuchtmittel Austauschen
Montage 6. Drehen Sie die Sicherung wieder ein bzw. schalten Sie den Sicherungsautomaten wieder ein. Das Produkt ist montiert und betriebsbereit. Leuchtmittel austauschen WARNUNG! Stromschlaggefahr! Zu hohe Netzspannung kann zu elektrischem Stromschlag führen. - Tauschen Sie defekte Leuchtmittel ausschließlich im spannungsfreien Zustand. -
Seite 19: Reinigung
Die Pflege des Produktes beschränkt sich auf die Reinigung der Oberfläche. Wischen Sie das Produkt mit einem trockenen, weichen Tuch ab. Technische Daten Modell 55763 / 55764 (schwarz / weiss) Artikelnummer 710444 Stromversorgung 220-240 V~ 50/60 Hz Leuchtmittel inklusive... -
Seite 20: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Die EU-Konformitätserklärung kann bei der am Ende dieser Anleitung angeführten Adresse angefordert werden. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Altgerät entsorgen Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen.
