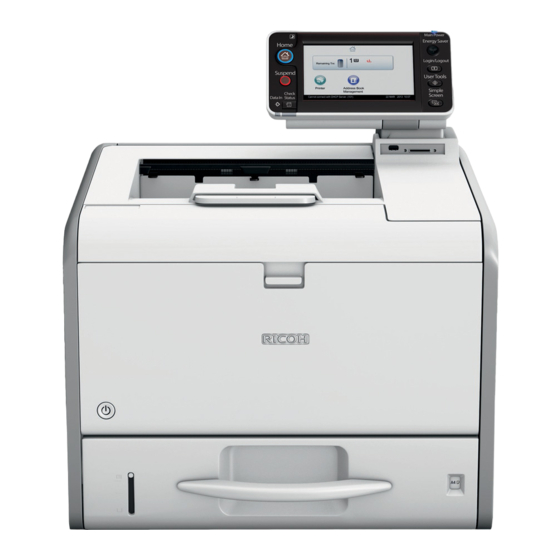

Ricoh SP 4510DN Handbuch
  1. Anleitungen
  2. Marken
  3. Ricoh Anleitungen
  4. Drucker
  5. SP 4510DN
  6. Handbuch

Ricoh SP 4510DN Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Anwenderanleitung
Erste Schritte
Einlegen von Papier
Fehlerbehebung
Nicht in diesem Handbuch vorliegende
Informationen nden Sie in den HTM-
L/PDF-Dateien auf der mitgelieferten
CD-ROM.
Bevor Sie das Gerät verwenden, lesen Sie unbedingt die Sicherheit-
shinweise in "Bitte zuerst lesen" für eine sichere und korrekte
Verwendung.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ricoh SP 4510DN

Inhaltszusammenfassung für Ricoh SP 4510DN

  • Seite 1 Anwenderanleitung Erste Schritte Einlegen von Papier Fehlerbehebung Nicht in diesem Handbuch vorliegende Informationen nden Sie in den HTM- L/PDF-Dateien auf der mitgelieferten CD-ROM. Bevor Sie das Gerät verwenden, lesen Sie unbedingt die Sicherheit- shinweise in "Bitte zuerst lesen" für eine sichere und korrekte Verwendung.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Handbücher zu diesem Gerät........................... 3 Verzeichnis der Handbücher..........................5 1. Erste Schritte Wichtige Informationen............................7 Hinweise zum Lesen der Handbücher......................7 Modellspezifische Informationen........................8 Liste der Optionen............................9 Anleitung für Bezeichnungen und Funktionen der Komponenten..............10 Anleitung zu Komponenten.........................10 Anleitung zu den Namen und Funktionen des Bedienfeldes..............15 Erläuterung der Namen und Funktionen auf dem Bildschirm des Bedienfelds........
  • Seite 4 Drucken auf Umschläge mit Mac OS X..................... 58 Papiereinstellungen............................60 Festlegen eines Papierformats........................60 Festlegen eines Papiertyps.......................... 61 Konfigurieren der Umschlagseinstellungen über das Bedienfeld............63 3. Fehlerbehebung Akustische Signale............................65 Überprüfen der Anzeigeleuchten, Statussymbole und Meldungen auf dem Bedienfeld......66 Anzeigen..............................66 Prüfen von Druckerstatus und -einstellungen..................... 66 Wenn die Anzeigeleuchte für die Taste [Status prüfen] leuchtet oder blinkt..........

  • Seite 5: Handbücher Zu Diesem Gerät

    Handbücher zu diesem Gerät Lesen Sie dieses Handbuch sorgfältig, bevor Sie das Gerät verwenden. Beziehen Sie sich auf die Handbücher, die dem Gebrauch des Geräts entsprechen. • Die Anzeigemethode für das Handbuch variiert je nach Handbuch. ® ® ® • Adobe Acrobat Reader /Adobe Reader muss installiert sein, um die Handbücher als PDF-...
  • Seite 6 • Installieren Sie das Gerätezertifikat. • Aktivieren Sie die SSL-Verschlüsselung (Secure Sockets Layer). • Ändern Sie den Anwendernamen und das Passwort des Administrators mit Web Image Monitor. Weitere Informationen finden Sie in der Sicherheitsanleitung. Lesen Sie zur Einstellung der erweiterten Sicherheitsfunktionen oder der Anwender- und Administratorauthentifizierung unbedingt dieses Handbuch.

  • Seite 7: Verzeichnis Der Handbücher

    Verzeichnis der Handbücher Handbuch im PDF-Handbuch HTML-Handuch Titel des Handbuchs Druckformat enthalten enthalten enthalten Anwenderanleitung Nein Nein Bitte zuerst lesen Nein Nein Kurzanleitung zur Installation Nein Nein Bedienungsanleitung Nein Nein Sicherheitsanleitung Nein Nein Treiber-Installationsanleitung Nein Nein • Die Bedienungs- und Treiber-Installationanleitung sind auf Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederländisch und Russisch verfügbar.

  • Seite 9: Erste Schritte

    1. Erste Schritte In diesem Abschnitt werden die Symbole, die in den mit dem Drucker gelieferten Handbüchern verwendet werden, die verfügbaren Optionen sowie die Namen und Funktionen der Komponenten erläutert. Wichtige Informationen Hinweise zum Lesen der Handbücher In den Handbüchern verwendete Symbole Dieses Handbuch verwendet die folgenden Symbole: Weist auf wichtige Punkte beim Betrieb des Geräts und Erläuterungen wahrscheinlicher Ursachen für Papierstau, Vorlagenbeschädigung und Datenverlust hin.

  • Seite 10: Haftungsausschluss

    1. Erste Schritte Haftungsausschluss Änderungen dieses Handbuchs sind ohne Vorankündigung vorbehalten. In keinem Fall haftet das Unternehmen für direkte, indirekte, spezielle oder beiläufige Schäden bzw. Folgeschäden, die sich aus der Handhabung oder dem Betrieb des Geräts ergeben. Hinweise Der Hersteller ist nicht für Schäden oder Kosten verantwortlich, die durch die Verwendung von nicht Originalteilen des Lieferanten in unseren Bürogeräten entstehen.

  • Seite 11: Liste Der Optionen

    Wichtige Informationen • 220 - 240 V (hauptsächlich Nordamerika) Enthält das Etikett die folgenden Angaben, handelt es sich um einen Drucker für Region B: • CODE XXXX -17 • 120 – 127 V • Die Abmessungen in diesem Handbuch werden in zwei Maßeinheiten angegeben: metrisch und imperial.

  • Seite 12: Anleitung Für Bezeichnungen Und Funktionen Der Komponenten

    1. Erste Schritte Anleitung für Bezeichnungen und Funktionen der Komponenten Anleitung zu Komponenten • Halten Sie die Lüfter des Geräts immer frei. Ansonsten kann aufgrund überhitzter Komponenten ein Brand ausbrechen. Äußere Bauteile: Vorderansicht CYN001 1. Vordere Abdeckung Öffnen, um auf das Innere des Druckers zuzugreifen und den Papierstau zu entfernen. Öffnen, um die Druckerkartusche und die Trommeleinheit zu ersetzen.
  • Seite 13 Anleitung für Bezeichnungen und Funktionen der Komponenten 2. Magazinerweiterung Ziehen Sie diesen Anschlag hoch, damit das Papier nicht herunterfällt. 3. Standardablage Hier werden die fertigen Ausdrucke mit der bedruckten Seite nach unten gestapelt. 4. Bedienfeld Nähere Angaben finden Sie unter S. 15 "Anleitung zu den Namen und Funktionen des Bedienfeldes". •...

  • Seite 14: Äußeres: Ansicht Von Hinten

    1. Erste Schritte 12. Magazin 1 Bis zu 500 Blatt Normalpapier können hier eingelegt werden. Schlagen Sie für nähere Angaben zu den verwendbaren Papiergrößen und -typen unter S. 38 "Papierformat-Spezifikationen" und S. 41 "Papiertyp-Spezifikationen" nach. 13. Restpapieranzeige Zeigt die ungefähre Papiermenge an, die noch in der Ablage vorhanden ist. 14.

  • Seite 15: Innenbereich: Vorderansicht

    Anleitung für Bezeichnungen und Funktionen der Komponenten 6. USB-Anschluss B Verwenden Sie ein USB-Kabel, um den Drucker an einen Computer anzuschließen. 7. USB-Anschluss H (Anschluss zur Verwendung von einem Wartungstechniker) Verwenden Sie diesen Anschluss nicht. 8. Steckplatz für optionale Schnittstellenkarte Es können optionale Schnittstellenkarten eingesetzt werden.

  • Seite 16: Innenbereich: Rückansicht

    1. Erste Schritte Innenbereich: Rückansicht CYN004 1. Fixiereinheit Auf dem Bildschirm werden Meldungen angezeigt, wenn die Fixiereinheit ausgetauscht oder eine neue Fixiereinheit vorbereitet werden muss. Einzelheiten zu den auf dem Bildschirm angezeigten Meldungen, wenn Verbrauchsmaterialien ersetzt werden müssen, finden Sie im Handbuch "Bedienungsanleitung". Die Fixiereinheit ist im Wartungskit einbegriffen.

  • Seite 17: Anleitung Zu Den Namen Und Funktionen Des Bedienfeldes

    Anleitung für Bezeichnungen und Funktionen der Komponenten Diese Karte ist bei Verwendung des NetWare-Servers erforderlich. • XPS-Karte Diese Karte ermöglicht das Drucken von XPS-Dateien. • Browser-Einheit (für SP 4520DN) Mit dieser Einheit ist das Anzeigen und Ausdrucken von Webseiten auf dem Bildschirm des Bedienfeldes möglich.

  • Seite 18: Auswahltasten

    1. Erste Schritte CYN041 1. Display Zeigt den aktuellen Druckerstatus und Fehlermeldungen an. Bei Aktivierung des Energiesparmodus wird die Hintergrundbeleuchtung abgeschaltet. Für weitere Informationen zu den Energiesparmodi siehe S. 27 "Energie sparen". 2. Auswahltasten Beziehen sich auf die Funktionselemente in der unteren Displayzeile. Beispiel: Wenn Sie in diesem Handbuch angewiesen werden, [Option] zu drücken, drücken Sie die Auswahltaste links unter der Anfangsanzeige.

  • Seite 19: Fehleranzeige

    Anleitung für Bezeichnungen und Funktionen der Komponenten 5. Taste [Job Reset] Drücken, um den aktuellen Druckjob zu annullieren. 6. Taste [Suspend/Resume] Drücken Sie diese Taste, um einen aktuellen Druckjob anzuhalten. Die Anzeige bleibt erleuchtet, während der Druckjob angehalten wird. Um den Druckjob fortzusetzen, drücken Sie diese Taste erneut. Der angehaltene Druckjob wird automatisch fortgesetzt, wenn die in [Auto-Reset-Timer] eingestellte Zeit abgelaufen ist (Standard: 60 Sekunden).

  • Seite 20: Bedienfeld-Display

    1. Erste Schritte CYN040 1. Bedienfeld-Display Zeigt Funktionstasten, den Betriebsstatus und Meldungen an. Siehe S. 19 "Erläuterung der Namen und Funktionen auf dem Bildschirm des Bedienfelds". 2. Lichtsensor Zeigt an, dass der Sensor der ECO-Night-Sensor-Funktion, welcher die Umgebungshelligkeit ermittelt, aktiviert ist. 3.

  • Seite 21: Erläuterung Der Namen Und Funktionen Auf Dem Bildschirm Des Bedienfelds

    Anleitung für Bezeichnungen und Funktionen der Komponenten 8. Ein/Aus-Anzeige Diese Anzeige leuchtet, wenn die Stromversorgung eingeschaltet ist. Sie erlischt, wenn die Stromversorgung ausgeschaltet wird oder der Drucker sich im Energiesparmodus befindet. 9. [Energy Saver]-Taste Aktiviert bzw. deaktiviert den Ruhemodus. Siehe S. 27 "Energie sparen". Wenn der Drucker im Ruhemodus ist, blinkt die Taste Energy Saver langsam.

  • Seite 22: Home-Bildschirm

    1. Erste Schritte [Druckjob] wird nur angezeigt, wenn die optionale Festplatte im Drucker installiert ist. 4. [Verbrmat] Drücken, um Informationen über die Verbrauchsmaterialien des Druckers anzuzeigen. • Standardmäßig wird die restliche Tonermenge angezeigt. Damit die verbleibende Tonermenge nicht angezeigt wird, setzen Sie [Verbrauchsmat.-Info anz.] in [Allgemeine Einstellungem] unter [Wartung] auf [Aus].

  • Seite 23: Benutzung Des [Home]-Bildschirms

    Anleitung für Bezeichnungen und Funktionen der Komponenten • Nach Beendigung eines Jobs wartet der Drucker einen angegebenen Zeitraum und setzt dann alle Einstellungen auf die Standardwerte zurück, die unter Priorität Funktion festgelegt wurden. Diese Funktion wird als "System-Reset" bezeichnet. Informationen zum Festlegen von Standardeinstellungen unter Priorität Funktion finden Sie in der Bedienungsanleitung.

  • Seite 24: Verwendung Des [Drucker]-Bildschirms

    1. Erste Schritte 3. Bereich für Schnellbediensymbole Sie können Schnellbedientasten zu integrierten Softwareanwendungen auf dem [Home]-Bildschirm hinzufügen. Weitere Informationen zum Zuweisen von Schnellbedientasten finden Sie in der Bedienungsanleitung. 4. Home-Bildschirmbild Sie können ein Bild als Unternehmenslogo auf dem [Home]-Bildschirm anzeigen. Informationen zum Ändern des Bildes finden Sie in der Bedienungsanleitung.

  • Seite 25: Erläuterung Des [Informationen]-Bildschirms

    Anleitung für Bezeichnungen und Funktionen der Komponenten CYN904 1. Betriebsstatus oder Meldungen Zeigt den aktuellen Status des Druckers an, wie z. B. "Bereit", "Offline" und "Drucken...". Informationen über den Druckjob (Anwender-ID und Dokumentname) erscheinen in diesem Abschnitt. 2. [Druckjobs] Drücken Sie diese Taste, um die Druckaufträge anzuzeigen, die von einem Computer gesendet wurden. 3.

  • Seite 26: Nachricht

    1. Erste Schritte sobald sich das Gerät aus dem Ruhemodus oder nach dem Zurücksetzen des Geräts wieder einschaltet. Der Bildschirm [Informationen] wird unabhängig von den Authentifizierungseinstellungen angezeigt, wenn das Gerät eingeschaltet wird. CQT201 1. Nachricht Zeigt Nachrichten des Administrators an. 2.
  • Seite 27 Anleitung für Bezeichnungen und Funktionen der Komponenten • Unter [Umweltfreundl. Zähler Zeitraum/Administratornachricht] in [Systemeinstellungen] können Sie "Zählzeitraum", "Administratornachricht", "Info-Bildschirm anzeigen" und "Uhrzeit anzeigen" prüfen. Nur der Administrator kann die Einstellungen ändern. Einzelheiten dazu finden Sie in der Sicherheitsanleitung.

  • Seite 28: Ein/Ausschalten Des Geräts

    1. Erste Schritte Ein/Ausschalten des Geräts In diesem Abschnitt wird das Ein-/Ausschalten des Druckers beschrieben. Einschalten Vergewissern Sie sich, dass der Netzstecker fest in der Wandsteckdose sitzt. Drücken Sie den Hauptschalter. CYN031 Die Netzanzeige beginnt zu leuchten. • Nach dem Einschalten wird eventuell ein Bildschirm angezeigt, der darauf hinweist, dass der Drucker initialisiert wird.

  • Seite 29: Energie Sparen

    • Bedienungsanleitung. (für SP 4510DN) • Bedienungsanleitung. (für SP 4520DN) Um den Fixiereinheit-Aus-Modus zu verlassen, gehen Sie folgendermaßen vor: • Druckaufträge starten • [Wartung]-Bildschirm im Bedienfeld (für SP 4510DN) aktivieren • [Wartung: Druck]- oder den [Wartung: Bild]-Bildschirm im Bedienfeld (für SP 4520DN) aktivieren...

  • Seite 30: Ruhemodus

    • Bedienungsanleitung. (für SP 4520DN) Um den Ruhemodus zu verlassen, gehen Sie folgendermaßen vor: • Drücken Sie eine der Tasten am Bedienfeld (für SP 4510DN) • Drücken Sie die [Energy Saver]-Taste oder die [Check Status]-Taste (für SP 4520DN) • Druckaufträge starten ECO Night Sensor ECO Night Sensor kann Dunkelheit erkennen und automatisch die Stromzufuhr zum Gerät...
  • Seite 31 Ein/Ausschalten des Geräts es ratsam, diese Funktion entweder auszuschalten oder ihre Empfindlichkeit entsprechend anzupassen. • Der Drucker kann so eingestellt werden, dass er sich automatisch einschaltet, sobald das Umgebungslicht heller wird. Der Drucker könnte jedoch auf Tageslicht reagieren und sich einschalten.

  • Seite 32: Anzeige Der Druckerkonfigurationsbildschirme Über Das Bedienfeld

    über das Bedienfeld Konfiguration der Druckereinstellungen über die [Menü]-Taste Diese Funktion ist nur für SP 4510DN verfügbar. Wenn Sie einen SP 4520DN verwenden, siehe unter S. 30 "Konfiguration der Druckereinstellungen über die [User Tools]-Taste" Auf den Konfigurationsbilddschirmen können Sie die Standardeinstellungen ändern oder festlegen.
  • Seite 33 Anzeige der Druckerkonfigurationsbildschirme über das Bedienfeld Auf den Konfigurationsbildschirmen können Sie die Standardeinstellungen ändern oder festlegen. • Wenn die Administrator-Authentif.verwaltung festgelegt ist, wenden Sie sich an Ihren Administrator. Drücken Sie die Taste [User Tools]. CYN043 Wählen Sie Einstellungen, die Sie ändern möchten. Drücken Sie [ ] oder [ ], um die nächste oder vorherige Seite anzuzeigen.
  • Seite 34 1. Erste Schritte • Drücken Sie die Taste User Tools, um Änderungen an den Einstellungen abzubrechen und zur Standardanzeige zurückzukehren.

  • Seite 35: Verwendung Von Web Image Monitor

    Verwendung von Web Image Monitor Verwendung von Web Image Monitor Mit Web Image Monitor können Sie den Druckerstatus prüfen und die Einstellungen ändern. Verfügbare Funktionen Sie können folgende Funktionen per Fernzugriff mithilfe von Web Image Monitor von einem Client- Computer aus durchführen. •...

  • Seite 36: Anzeigen Der Startseite

    1. Erste Schritte • Wir empfehlen, Web Image Monitor im gleichen Netzwerk zu verwenden. • Wenn der Drucker durch eine Firewall geschützt wird, kann von Computern außerhalb der Firewall nicht darauf zugegriffen werden. • Wenn der Drucker unter dem DHCP-Protokoll verwendet wird, wird die IP-Adresse durch die DHCP-Server-Einstellungen möglicherweise automatisch geändert.
  • Seite 37 Verwendung von Web Image Monitor Gastmodus Dieser Modus erfordert keine Anmeldung. Im Gast-Modus können der Druckerstatus, die Einstellungen und der Druckjob-Status angezeigt werden. Die Druckereinstellungen können jedoch nicht geändert werden. Administratormodus Dieser Modus erfordert die Anmeldung als Administrator. Im Administrator-Modus können Sie die verschiedenen Druckereinstellungen konfigurieren. •...

  • Seite 38: Menübereich

    1. Erste Schritte CYN910 1. Menübereich Zeigt den Inhalt des ausgewählten Menüpunkts an. 2. Header-Bereich Zeigt das Dialogfeld zum Umschalten in den Anwender- und den Administratormodus sowie das Menü des jeweiligen Modus an. Zeigt zudem die Verknüpfung zur Hilfe und das Dialogfeld für die Schlüsselwortsuche an. 3.

  • Seite 39: Einlegen Von Papier

    2. Einlegen von Papier In diesem Kapitel werden die verfügbaren Magazine und Ablagen für jedes Papierformat und jeden Papiertyp erklärt und es wird erläutert, wie Papier in die Papierablagen eingelegt wird. Einlegen von Papier Um die erwarteten Druckergebnisse zu erhalten, ist es wichtig, ein geeignetes Einzugsmagazin für das Format, den Typ und das Gewicht des Papiers auszuwählen, das Sie für den Druck verwenden wollen.

  • Seite 40: Papierformat-Spezifikationen

    2. Einlegen von Papier Papierformat-Spezifikationen Die folgenden Tabellen zeigen die Papierformate an, die in jedes Papiermagazin eingelegt werden können. Die Spalte „Papierformat“ enthält die Namen der Papierformate sowie deren Maße in Millimeter und Zoll. Die Symbole zeigen die Papierausrichtung in Relation zum Druckergehäuse an.

  • Seite 41: Spezifikationen Für Benutzerdefinierte Formate

    Papierformat-Spezifikationen Zollformate Bezeichnung des Tatsächliches Magazine 2, Zweiseitig Bypass Magazin 1 Papierformats Format × 14 8,5" × 14" × 13 8,5" × 13" × 11 8,5" × 11" × 14 8,25" × 14" × 13 8,25" × 13" 8 × 13 8"...
  • Seite 42 2. Einlegen von Papier Zollformate Querformat Hochformat Querformat Hochformat Magazin (einseitig) (einseitig) (zweiseitig) (zweiseitig) Bypass 2,37 bis 8,50" 5,00 bis 35,43" 3,94 bis 8,50" 5,83 bis 14,01" Magazine 3,94 bis 8,50" 5,83 bis 14,01" 3,94 bis 8,50" 10,99 bis 14,01"...

  • Seite 43: Papiertyp-Spezifikationen

    Papiertyp-Spezifikationen Papiertyp-Spezifikationen In der nachstehenden Tabelle sind die Papiertypen aufgeführt, die in jedes Magazin eingelegt werden können. Das tatsächliche Papiergewicht ist in der Tabelle „Papiergewicht“ durch die Zahlen in der Spalte „Papiergewicht-Nr.“ angegeben. Verwenden Sie beide Tabellen, um das richtige Papierformat für das Papier, das Sie verwenden, anzugeben.

  • Seite 44: Papiergewicht

    2. Einlegen von Papier Papiergewicht Papiergewicht 52–65 g/m (14–18 lb. BOND) 66–74 g/m (18–20 lb. BOND) 75–90 g/m (20–24 lb. BOND) 91–105 g/m (24–28 lb. BOND) 106-130 g/m (28-35 lb. BOND) 131–162 g/m (35 lb. BOND–90 lb. INDEX) Für diesen Papiertyp muss das Papiergewicht nicht angegeben werden. •...

  • Seite 45: Vorsichtsmaßnahmen In Bezug Auf Papier

    Vorsichtsmaßnahmen in Bezug auf Papier Vorsichtsmaßnahmen in Bezug auf Papier • Versuchen Sie nicht, auf geheftete Blätter, Aluminiumfolie, Kohlepapier oder eine andere leitfähige Papiersorten zu drucken. Es besteht Feuergefahr. Vorsichtsmaßnahmen • Um zu verhindern, dass mehrere Blätter gleichzeitig eingezogen werden, fächern Sie das Papier auf, bevor Sie es einlegen.

  • Seite 46: Druckbereich

    Papiereinzugsproblem kann auftreten. • Wenn [Randloser Druck] aktiv ist, werden der linke, rechte und untere Rand in Relation zur Einzugsrichtung auf 0 mm gesetzt. Weitere Angaben unter: • Bedienungsanleitung. (für SP 4510DN) • Bedienungsanleitung. (für SP 4520DN)

  • Seite 47: Einlegen Von Papier In Papiermagazine

    Einlegen von Papier in Papiermagazine Einlegen von Papier in Papiermagazine Im folgenden Beispiel wird Papier in Magazin 1 eingelegt. • Achten Sie beim Einlegen von Papier darauf, sich nicht Ihre Finger einzuklemmen oder zu verletzen. • Achten Sie bei Verwendung des Umschlaghebels darauf, sich nicht Ihre Finger einzuklemmen oder zu verletzen.
  • Seite 48 2. Einlegen von Papier CYN916 Ziehen Sie das Papiermagazin vorsichtig heraus. Papierformatrad entsprechend dem Format und der Einzugsrichtung des im Papiermagazin eingelegten Papiers anpassen. CYN027 Ziehen Sie das Magazin vorsichtig bis zum Anschlag heraus. Heben Sie die Vorderseite des Magazins an und ziehen Sie es dann aus dem Drucker heraus. CYN028 Legen Sie das Magazin auf eine ebene Oberfläche.
  • Seite 49 Einlegen von Papier in Papiermagazine Drücken Sie den Clip an der seitlichen Papierführung zusammen und verschieben Sie die Führung gemäß dem Papierformat. CXC613 Die Endpapierführung zusammendrücken und nach innen auf das Standardformat verschieben. CXC614 Fächern Sie das Papier vor dem Einlegen in das Papiermagazin auf. CBK254 Legen Sie den neuen Papierstapel mit der zu bedruckenden Seite nach unten ein.
  • Seite 50 2. Einlegen von Papier CXC666 Richten Sie die Papierführungen so aus, dass keine Lücken entstehen. Das eingelegte Papier sollte im Magazin höchstens ein paar Millimeter Spielraum haben. Wenn das eingelegte Papier zu viel Spielraum hat, können die Kanten des Papierblatts an den Öffnungen der Hebeplatte des Magazins hängenbleiben.

  • Seite 51: Einlegen Von Papier Mit Einem Größeren Format Als A4 Oder 8 1 / 2 × 11

    Einlegen von Papier in Papiermagazine Einlegen von Papier mit einem größeren Format als A4 oder 8 × 11 Verlängern Sie das Magazin, wenn Sie Papier, das größer als A4 oder 8 × 11 ist, in Magazin 1 einlegen. Ziehen Sie das Magazin aus dem Drucker. Für weitere Einzelheiten siehe die Schritte 1 und 2 unter S.

  • Seite 52: Einlegen Von Papier In Den Bypass

    2. Einlegen von Papier Einlegen von Papier in den Bypass • Einzelheiten zu Ablagen und Magazinen, in die die jeweiligen Papierformate und -typen eingelegt werden können, finden Sie hier: S. 38 "Papierformat-Spezifikationen" und S. 41 "Papiertyp- Spezifikationen". • Stellen Sie sicher, dass der Papierstapel die obere Grenzmarkierung nicht überschreitet. Ist der Stapel zu hoch, kann es zu Papierstaus kommen.
  • Seite 53 Einlegen von Papier in den Bypass Die Papierführungen an beiden Seiten nach außen schieben und dann das Papier mit der Druckseite nach oben bis zum Anschlag einlegen. CYN038 Die Papierführungen an beiden Seiten auf die Papierbreite einstellen. CYN039 • Wenn Sie den Bypass verwenden, wird empfohlen, die Papierausrichtung auf einzustellen.

  • Seite 54: Papier Mit Fester Ausrichtung Oder Zweiseitiges Papier

    Stellen Sie unter [Einstellungen Briefbogen] [Automatische Erkennung] oder [Ein (Immer)] ein und legen Sie dann das Papier wie in der Tabelle ein. Einzelheiten zur [Einstellung Briefbogen] finden Sie auf • Bedienungsanleitung. (für SP 4510DN) • Bedienungsanleitung. (für SP 4520DN) Papierausrichtung...
  • Seite 55 Papier mit fester Ausrichtung oder zweiseitiges Papier • Um Briefbogenpapier zu bedrucken, wenn [Briefbogeneinstellungen] auf [Automatische Erkennung] eingestellt ist, müssen Sie in den Einstellungen des Druckertreibers [Briefbogen] als Papiertyp festlegen. • Wird innerhalb eines Druckjobs von 1-seitigen auf 2-seitigen Druck umgeschaltet, könnte der 1- seitige Druck nach der ersten Kopie die falsche Ausrichtung haben.

  • Seite 56: Einlegen Von Umschlägen

    2. Einlegen von Papier Einlegen von Umschlägen In diesem Abschnitt finden Sie verschiedene Informationen über und Empfehlungen für Umschläge. • Das Innere des Geräts kann sehr heiß sein. Berühren Sie die mit dem Hinweis “Heiße Oberfläche” markierten Teile nicht. Es besteht Verletzungsgefahr. •...

  • Seite 57: Spezifikationen Von Umschlägen

    Einlegen von Umschlägen Die hintere Abdeckung schließen. CYN114 • Heben Sie den Umschlaghebel nach dem Bedrucken von Umschlägen wieder an. • Wenn bedruckte Umschläge nicht einwandfrei ausgegeben werden, laden Sie die Umschläge in der entgegengesetzten Richtung. Konfigurieren Sie auch den Druckertreiber, um das Druckobjekt um 180 Grad zu drehen.
  • Seite 58 2. Einlegen von Papier Ausrichtung Papiermagazin 1 Bypass Umschläge • Klappen: geschlossen • Klappen: geschlossen • Untere Seite von • Untere Seite von Umschlägen: rechts zum Umschlägen: rechts zum Drucker Drucker • Druck-Seite: nach oben • Druck-Seite: nach oben Wählen Sie beim Einlegen von Umschlägen am Bedienfeld und über den Druckertreiber die Option "Umschlag"...

  • Seite 59: Drucken Auf Umschläge Mit Windows (Pcl 6/Postscript 3)

    Einlegen von Umschlägen • Bestimmte Umschlagtypen können gewellt, beschmutzt oder falsch bedruckt ausgegeben werden. Wenn Sie einen Umschlag in Volltonfarbe bedrucken, können an der Stelle, an der die überlappenden Kanten des Umschlags diesen dicker machen, Linien sichtbar werden. Drucken auf Umschläge mit Windows (PCL 6/PostScript 3) Öffnen Sie nach dem Erstellen eines Dokuments das Dialogfeld [Druckeinstellungen] in der nativen Anwendung des Dokuments.

  • Seite 60: Einstellungen

    2. Einlegen von Papier Klicken Sie auf die Registerkarte [Papier] und konfigurieren Sie dann die folgenden Einstellungen: • Einzugsmagazin: Wählen Sie das Papiermagazin aus, in das die Umschläge eingelegt werden. • Dokumentenformat: Wählen Sie das Umschlagformat aus. • Typ: Wählen Sie [Umschlag]. Ändern Sie bei Bedarf weitere Druckeinstellungen.
  • Seite 61 Einlegen von Umschlägen Wechseln Sie zum Menü „Funktionssätze:“, um folgende Einstellungen zu konfigurieren: • Papiertyp: Wählen Sie [Umschlag]. Ändern Sie bei Bedarf weitere Druckeinstellungen. Starten Sie den Druckvorgang über das Dialogfeld [Drucken] der Anwendung. • Konfigurieren Sie die Papiereinstellungen entsprechend sowohl am Druckertreiber als auch am Bedienfeld.

  • Seite 62: Papiereinstellungen

    Druckerbedienfeld vorgenommenen Papiereinstellungen Priorität über den Einstellungen des Druckertreibers oder der Druckerbefehle. Für nähere Informationen siehe entsprechendes Kapitel in der: • Bedienungsanleitung. (für SP 4510DN) • Bedienungsanleitung. (für SP 4520DN) Festlegen eines Papierformats • Wenn Sie ein anderes Papierformat und eine andere Vorschubrichtung als jene verwenden wollen, die am Papierformatrad angegeben ist, stellen Sie das Rad auf „...

  • Seite 63: Festlegen Von Benutzerdefinierten Papierformaten

    Papiereinstellungen Legen Sie das Papierformat und die Einzugsrichtung fest. [Magazinpapierformat: (Magazinname)] Wählen Sie das Papierformat und die Einzugsrichtung [OK] • Details zu den verfügbaren Papierformaten finden Sie unter S. 38 "Papierformat-Spezifikationen". Festlegen von benutzerdefinierten Papierformaten Drücken Sie die Taste [Menu] und wählen Sie dann die zu konfigurierenden Elemente mit der Taste [ ] oder der Taste [ ].
  • Seite 64 2. Einlegen von Papier Drücken Sie die Taste [Menu] und wählen Sie dann die zu konfigurierenden Elemente mit der Taste [ ] oder der Taste [ ]. Wählen Sie [Papiereinzug] Drücken Sie [OK] Wählen Sie [Papiertyp: (Magazinname)] Drücken Sie [OK] Wählen Sie den Typ des Papiers aus, das im Magazin eingelegt ist.

  • Seite 65: Konfigurieren Der Umschlagseinstellungen Über Das Bedienfeld

    Papiereinstellungen Konfigurieren der Umschlagseinstellungen über das Bedienfeld Zum Bedrucken von Briefumschlägen legen Sie die Umschläge in das Magazin 1 oder den Bypass ein. Befolgen Sie dann die nachstehenden Schritte zur Festlegung des Umschlagstyps und der -dicke. Drücken Sie die Taste [Menu] und wählen Sie dann die zu konfigurierenden Elemente mit der Taste [ ] oder der Taste [ ].
  • Seite 66 2. Einlegen von Papier • Einzelheiten zum Laden von Umschlägen finden Sie unter S. 54 "Einlegen von Umschlägen". • Konfigurieren Sie die Papiereinstellungen entsprechend sowohl am Druckertreiber als auch am Bedienfeld. Einzelheiten zu den Papiereinstellungen mit dem Druckertreiber finden Sie unter S. 57 "Drucken auf Umschläge mit Windows (PCL 6/PostScript 3)", S.

  • Seite 67: Fehlerbehebung

    Signaltons zu einem Papierstau oder unzureichendem Toner wiederholt geöffnet und geschlossen werden, kann ein Signalton fortgesetzt werden, selbst wenn der normale Status wiederhergestellt wurde. • Sie können die Alarmtöne aktivieren oder deaktivieren. Für nähere Informationen siehe entsprechendes Kapitel in der: • Bedienungsanleitung. (für SP 4510DN) • Bedienungsanleitung. (für SP 4520DN)

  • Seite 68: Überprüfen Der Anzeigeleuchten, Statussymbole Und Meldungen Auf Dem Bedienfeld

    3. Fehlerbehebung Überprüfen der Anzeigeleuchten, Statussymbole und Meldungen auf dem Bedienfeld Anzeigen In diesem Abschnitt werden die Anzeigen beschrieben, die angezeigt werden, wenn der Anwender Papierstaus entfernen, Papier einlegen oder andere Vorgänge durchführen muss. Anzeige Status : Anzeige Papierstau Erscheint bei einem Papierstau. Einzelheiten zum Entfernen von gestautem Papier finden Sie unter S.
  • Seite 69 Überprüfen der Anzeigeleuchten, Statussymbole und Meldungen auf dem Bedienfeld • Ausgabefach ist voll Zeigt an, ob das Ausgabefach überladen ist. • Papierstau Zeigt den Status und die Behebung von Papierstaus an. • Abdeckung geöffnet Zeigt an, ob eine oder mehrere der Abdeckungen des Druckers geöffnet sind. Datenspeicherng.

  • Seite 70: Wenn Die Anzeigeleuchte Für Die Taste [Status Prüfen] Leuchtet Oder Blinkt

    3. Fehlerbehebung Wenn die Anzeigeleuchte für die Taste [Status prüfen] leuchtet oder blinkt Diese Funktion ist nur auf dem SP 4520DN verfügbar. Wenn eine Anzeige für die Taste [Check Status] aufleuchtet, drücken Sie die Taste [Check Status], um den Bildschirm [Status prüfen] anzuzeigen. Prüfen Sie den Status des Druckers auf dem Bildschirm [Status prüfen].
  • Seite 71 Überprüfen der Anzeigeleuchten, Statussymbole und Meldungen auf dem Bedienfeld Problem Ursache Lösung Dokumente und Berichte Das Papierausgabefach ist Entfernen Sie das Papier aus dem Fach. werden nicht gedruckt. voll. Legen Sie Papier nach. Einzelheiten zum Dokumente und Berichte Es ist kein Papier mehr Einlegen von Papier finden Sie unter S.

  • Seite 72: Falls Die Usb-Verbindung Nicht Hergestellt Werden Kann

    3. Fehlerbehebung Falls die USB-Verbindung nicht hergestellt werden kann Problem Ursache Lösung Der Drucker wird nicht Das USB-Kabel ist nicht Ziehen Sie das USB-Kabel, schalten automatisch erkannt. ordnungsgemäß Sie den Drucker aus und schalten Sie angeschlossen. ihn dann wieder an. Nach vollständigem Booten des Druckers das USB-Kabel wieder anschließen.

  • Seite 73: Wenn Meldungen Angezeigt Werden

    Wenn Meldungen angezeigt werden Wenn Meldungen angezeigt werden In diesem Abschnitt werden die Hauptmeldungen beschrieben, die im Bedienfeld-Display, in den gedruckten Fehlerprotokollen oder den Berichten angezeigt werden. Erscheinen andere Meldungen, sind die im Display angezeigten Anweisungen zu befolgen. Statusmeldungen Nachricht Status "Energiesparmodus"...
  • Seite 74 3. Fehlerbehebung Nachricht Status "Warten auf Druckdaten..." Der Drucker wartet auf weitere Druckdaten. Warten Sie einen Moment. Nachricht Status "Hex-Dump-Mod." Im Hex-Dump-Modus empfängt das Gerät Daten im hexadezimalen Format. Drücken Sie auf [Job-Reset], um den Hex-Dump-Modus zu beenden. "Job ausgesetzt" Der Druckvorgang wurde vorübergehend unterbrochen, da [Job- Handhabung] oder die Taste [Suspended] gedrückt wurde.

  • Seite 75: Warnmeldungen (Auf Dem Bedienfeld Angezeigt)

    Wenn Meldungen angezeigt werden Nachricht Status "Warten auf Druckdaten" Der Drucker wartet auf weitere Druckdaten. Warten Sie einen Moment. Warnmeldungen (auf dem Bedienfeld angezeigt) Nachricht Ursache Lösung " (A1) Öffnen Sie die vordere Öffnen Sie die vordere Nähere Einzelheiten finden Abdeckung und entfernen Sie das Abdeckung und entfernen Sie unter S.
  • Seite 76 3. Fehlerbehebung Nachricht Ursache Lösung " (Y2) Pstau. in Mag3 entf. Vrd.Abd. Öffnen Sie das Magazin 3 Nähere Einzelheiten finden u. schl." und entfernen Sie das Sie unter S. 132 "Gestautes gestaute Papier. Um den Papier entfernen". Fehler zurückzusetzen, müssen Sie die vordere Abdeckung öffnen und wieder schließen.
  • Seite 77 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Keine Verbindung zum DHCP-Server Vom DHCP-Server kann Kontaktieren Sie Ihren möglich. (101/201)" keine IP-Adresse empfangen Netzwerk-Administrator. werden. "Keine Verb. mit NetWare-Dr.server Es ist keine Verbindung zum Kontaktieren Sie Ihren mgl. (107/207)" NetWare-Druckserver Netzwerk-Administrator. möglich.
  • Seite 78 3. Fehlerbehebung Nachricht Ursache Lösung "Duplexmodus ist für (Magazinname) Der Duplexmodus ist für das Sie können nur 1-seitig ausgeschaltet." markierte Magazin nicht drucken. Drücken Sie verfügbar. [Ändern], um die Magazineinstellungen zu ändern, drücken Sie [JobReset], um den Job zurückzusetzen, oder drücken Sie [Seitenvorschub], um den Druck zu erzwingen.
  • Seite 79 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Max. Druckformat überschritten. Das angegebene Drücken Sie auf [JobReset], [JobReset] drücken." Papierformat ist größer als um den Druckvorgang das größte Papierformat, das abzubrechen. vom Drucker unterstützt wird. "Verb. mit Server für Ferndiagnose Der Drucker kann nicht mit Überprüfen Sie die fehlg."...
  • Seite 80 3. Fehlerbehebung Nachricht Ursache Lösung "Fehler Druckerschrift." Es gibt Probleme mit der Schalten Sie den Drucker aus Fonts-Datei für den Drucker. und dann wieder ein. Falls das Problem weiterhin besteht, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung. "Problem mit Festplatte.
  • Seite 81 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Auth. SD-Karte fehlgeschl. Wieder Die Authentifizierung der SD- Schalten Sie den Drucker aus Fehl., K.-dnst ruf." Karte ist fehlgeschlagen. und dann wieder ein. Falls das Problem weiterhin besteht, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
  • Seite 82 3. Fehlerbehebung Nachricht Ursache Lösung "Der ausgewählte Job wurde bereits Diese Meldung kann Drücken Sie auf dem gedruckt oder gelöscht." erscheinen, wenn Sie einen Meldungsbildschirm auf Druckauftrag von Web Verlassen. Image Monitor drucken oder löschen. "Problem mit USB Bitte Kundendienst Der Drucker hat einen Fehler Schalten Sie den Drucker aus rufen."...
  • Seite 83 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Keine Verbindung zur • Die Wireless LAN- • Schalten Sie den Wireless-Karte möglich. Schnittstellen-Karte war Hauptschalter aus und Hauptschalter ausschalten, nicht eingesetzt, als der bestätigen Sie, dass die dann die Karte prüfen. " Drucker eingeschaltet Wireless-LAN- wurde.
  • Seite 84 3. Fehlerbehebung Nachricht Ursache Lösung "Hardwareproblem: HDD" An der Festplatte ist ein Fehler • Schalten Sie den aufgetreten. Hauptschalter aus und wieder ein. Wenn die Meldung erneut erscheint, wenden Sie sich an den für Sie zuständigen Kundendienst. • Möglicherweise haben Sie die Festplatte nicht ordnungsgemäß...
  • Seite 85 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Hardwareproblem: Wireless- Auf die Wireless-LAN- • Schalten Sie den Karte" Schnittstellen-Platine kann Hauptschalter aus und zugegriffen werden, es wurde bestätigen Sie, dass die (Eine "Wireless-LAN- jedoch ein Fehler erkannt. Wireless-LAN- Schnittstellen-Platine" wird als Schnittstellen-Karte korrekt "Wireless-Karte"...
  • Seite 86 3. Fehlerbehebung Nachricht Ursache Lösung "Probleme mit der Wireless- Der Drucker hat einen Fehler an Wenn die Meldung erneut Platine. Bitte Kundendienst der Wireless-LAN-Schnittstellen- erscheint, wenden Sie sich an rufen." Platine erkannt. den für Sie zuständigen Kundendienst. (Eine "Wireless-LAN- Schnittstellen-Platine" wird als "Wireless-Platine"...
  • Seite 87 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Magazineinstellungen stimmen Die Druckertreibereinstellungen • Stellen Sie sicher, dass die nicht mit dem angegebenen sind falsch oder das Magazin Druckertreibereinstellunge Format/Typ überein. Wählen enthält kein Papier mit dem im n richtig sind, und legen Sie ein anderes Magazin aus Druckertreiber ausgewählten Sie dann Papier mit dem...
  • Seite 88 3. Fehlerbehebung Nachricht Ursache Lösung "Sie haben keine Der angemeldete Einzelheiten zur Einstellung von Berechtigungen zur Anwendername hat keine Zugriffsrechten finden Sie in der Verwendung dieser Funktion." Zugriffsrechte für die gewählte Sicherheitsanleitung. Funktion. Meldungen beim Direktdruck von einem Speichergerät Nachricht Ursache Lösung "Es ist nicht möglich auf das...

  • Seite 89: Warnmeldungen (In Fehlerprotokollen Und Berichten Gedruckt)

    Wenn Meldungen angezeigt werden Warnmeldungen (in Fehlerprotokollen und Berichten gedruckt) Dieser Abschnitt erläutert wahrscheinliche Ursachen und mögliche Lösungen für Fehlermeldungen, die in Fehlerprotokollen oder -berichten gedruckt werden. Nachricht Ursache Lösung "84: Fehler" Für die Bildbearbeitung ist kein Wählen Sie [Priorität Schrift] für Arbeitsbereich verfügbar.
  • Seite 90 3. Fehlerbehebung Nachricht Ursache Lösung "Auto. Anw.Prog. ist fehlg." Die automatische Registrierung Einzelheiten zur automatischen der Informationen für die LDAP- Registrierung von Authentifizierung oder Benutzerinformationen finden Windows-Authentifizierung ist Sie in der Sicherheitsanleitung. fehlgeschlagen, weil das Adressbuch voll ist. "Drucken nicht möglich." Sie haben nicht das Recht, die Wenden Sie sich an den gewünschte PDF-Datei zu...
  • Seite 91 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Duplex abgebrochen." Der Duplexdruck wurde Ändern Sie die Einstellungen für abgebrochen. „Duplex-Magazin“ in [Papiereinzug], um den Duplexdruck für das Papiermagazin zu aktivieren. "Fehl. aufget. Gedr./Abg." Während des Druckvorgangs ist Prüfen Sie die ein Fehler aufgetreten, der Druckeinstellungen.
  • Seite 92 3. Fehlerbehebung Nachricht Ursache Lösung "Verw. d. Funkt. verweigert." Der Druckjob wurde aufgrund Geben Sie einen einer der folgenden Anwendernamen oder ein Bedingungen abgebrochen: Anwendercode mit Druckberechtigungen oder das • Der Anwender hat keine richtige Passwort für den Druckberechtigung. Anwendernamen ein. •...
  • Seite 93 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "E/A-Pufferüberlauf." Ein E/A-Pufferüberlauf ist • Wählen Sie [Priorität aufgetreten. Schrift] für [Speichernutzung] in [System]. • Legen Sie die maximale Puffergröße unter [E/A- Puffer] im Menü [Host- Schnittst.] auf einen größeren Wert fest. • Verringern Sie die Anzahl der an den Drucker gesendeten Dateien.
  • Seite 94 3. Fehlerbehebung Nachricht Ursache Lösung "Unzureichender Speicher." Es ist ein PCL 6 Speicherzuweisungsfehler Wählen Sie eine aufgetreten. niedrigere Auflösung auf dem Druckertreiber. Weitere Informationen zum Ändern der Auflösungseinstellung finden Sie in der Druckertreiber-Hilfe. Klicken Sie auf der Registerkarte [Detaillierte Einstellungen] des Druckertreibers bei "Menü:"...
  • Seite 95 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Fehler Papierformat" Der Druckvorgang wurde Kontrollieren Sie, welches abgebrochen, da kein Papier Papierformat verfügbar ist. mit dem festgelegten Papierformat aus dem Magazin eingezogen werden kann. "Papiertypfehler" Der mit dem Druckertreiber Stellen Sie sicher, dass der angegebene Papiertyp kann Drucker ordnungsgemäß...
  • Seite 96 3. Fehlerbehebung Nachricht Ursache Lösung "Anw.-Auth. exist. bereits." Derselbe Kontoname existiert Wenden Sie sich an den bereits in der neu ausgewählten Anwenderadministrator. Domain bzw. dem neu ausgewählten Server in einer Umgebung mit LDAP- oder Integrationsserverauthentifizieru Nachricht Ursache Lösung "84: Fehler" Für die Bildbearbeitung ist kein •...
  • Seite 97 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "86: Fehler" Parameter des Steuercodes sind Prüfen Sie die ungültig. Druckeinstellungen. "91: Fehler" Der Druck wurde durch die Prüfen Sie, ob die Daten gültig Funktion für den automatischen sind. Jobabbruch aufgrund einer Fehlfunktion des Befehls abgebrochen.
  • Seite 98 3. Fehlerbehebung Nachricht Ursache Lösung "Klassifizierungscode ist falsch." Der Klassifizierungscode wird Wählen Sie [Optional] für den nicht vom Druckertreiber Klassifizierungscode. unterstützt. Einzelheiten zur Festlegung der Klassifizierungscodeeinstellunge n finden Sie in der Bedienungsanleitung. "Sortieren wurde Sortieren wurde abgebrochen. Reduzieren Sie die Anzahl der abgebrochen."...
  • Seite 99 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Duplex wurde abgebrochen." Der Duplexdruck wurde • Wählen Sie das richtige abgebrochen. Papierformat für die Duplexfunktion. Einzelheiten zum Papierformat finden Sie unter S. 38 "Papierformat- Spezifikationen". • Ändern Sie die Einstellung für "2-seitig anwenden" in den [Systemeinstellungen], um den Duplexdruck für das Papiermagazin zu...
  • Seite 100 3. Fehlerbehebung Nachricht Ursache Lösung "Max. Seitenanzahl Während des Ausdrucks einer • Löschen Sie nicht benötigte überschritten (Auto)" Probedruck-, vertraulichen Dateien, die im Drucker Druck-, angehaltenen Druck- gespeichert sind. oder gespeicherten Druckdatei • Verringern Sie die Anzahl wurde die maximale der zu druckenden Seiten.
  • Seite 101 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Festplatte voll." Die Kapazität der Festplatte • Löschen Sie nicht benötigte wurde beim Ausdruck einer Dateien, die im Drucker Probedruck-, vertraulichen gespeichert sind. Druck-, angehaltenen Druck- • Reduzieren Sie die oder gespeicherten Druckdatei Datengröße der erschöpft.
  • Seite 102 3. Fehlerbehebung Nachricht Ursache Lösung "Information für Der Anwendername für LDAP- Nähere Informationen zur Anwenderauthentifizierung ist Authentifizierung oder Anwenderauthentifizierung bereits für andere Anwender Integrationsserver- finden Sie in der registriert." Authentifizierung wurde bereits Sicherheitsanleitung. auf einem anderen Server mit einer anderen ID registriert und aufgrund eines Domänenwechsels (Serverwechsel) usw.
  • Seite 103 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Unzureichender Speicher" Es ist ein PCL 5 / PostScript 3 Speicherzuweisungsfehler Wählen Sie eine aufgetreten. niedrigere Auflösung auf dem Druckertreiber. Weitere Informationen zum Ändern der Auflösungseinstellung finden Sie in der Druckertreiber-Hilfe. PCL 6 Wählen Sie eine niedrigere Auflösung auf dem Druckertreiber.
  • Seite 104 3. Fehlerbehebung Nachricht Ursache Lösung "Speicherabruffehler" Es ist ein Schalten Sie den Hauptschalter Speicherzuweisungsfehler aus und wieder ein. Wenn die aufgetreten. Meldung erneut erscheint, ersetzen Sie den SDRAM. Details zum Austauschen des SDRAM erhalten Sie bei Ihrem Kundendienstmitarbeiter. "Keine Antwort vom Server. Bei der Verbindung mit dem Prüfen Sie den Status des Authentifizierung ist...
  • Seite 105 Wenn Meldungen angezeigt werden Nachricht Ursache Lösung "Der ausgewählte Papiertyp Job-Reset erfolgt automatisch, Geben Sie den korrekten wird nicht unterstützt. Job wurde wenn der angegebene Papiertyp an und drucken Sie abgebrochen." Papiertyp nicht richtig ist. die Datei erneut aus. "Fehler Verhinderung Das Feld [Anwendertext PCL 6 / PostScript 3 unautorisiertes Kopieren"...
  • Seite 106 3. Fehlerbehebung Nachricht Ursache Lösung "Sie haben kein Privileg diese Der angemeldete Anwender ist Einzelheiten zur Einstellung von Funktion zu verwenden. Der Job nicht berechtigt, die gewählte Zugriffsrechten finden Sie in der wurde abgebrochen." Funktion zu verwenden. Sicherheitsanleitung. "Sie haben keine Berechtigung Der angemeldete Anwender ist Einzelheiten zur Einstellung von zur Verwendung dieser...

  • Seite 107: Drucken Nicht Möglich

    Drucken nicht möglich Drucken nicht möglich Problem Ursache Lösung Der Druckvorgang startet nicht. Der Strom ist abgeschaltet. Einzelheiten zum Einschalten des Hauptschalters finden Sie auf S. 26 "Ein/Ausschalten des Geräts". Der Druckvorgang startet nicht. Die Ursache wird im Überprüfen Sie die Bedienfeld-Display angezeigt.
  • Seite 108 Sie Wireless LAN im Infrastruktur-Modus verwenden. Einzelheiten zum Funksignalstatus des Wireless LAN siehe entsprechendes Kapitel: • Bedienungsanleitung (für SP 4510DN) • Bedienungsanleitung (für SP 4520DN) Der Druckvorgang startet nicht. Wenn der Drucker Wireless Schalten Sie die Mikrowelle, LAN verwendet und eine...
  • Seite 109 Drucken nicht möglich Problem Ursache Lösung Der Druckvorgang startet nicht. Wenn der Drucker Wireless Stellen Sie sicher, dass die SSID LAN verwendet, können die korrekt mit dem Bedienfeld- SSID-Einstellungen falsch sein. Display des Druckers eingestellt wurde. Einzelheiten zur SSID- Einstellung finden Sie in der Bedienungsanleitung.

  • Seite 110: Wenn Die Datenempfangsanzeige Nicht Aufleuchtet Oder Blinkt

    Einzelheiten zum Kommunikationsmodus siehe entsprechendes Kapitel: • Bedienungsanleitung (für SP 4510DN) • Bedienungsanleitung (für SP 4520DN) Wenden Sie sich an den Kundendienst, wenn der Druckvorgang nicht gestartet wird. Wenn die Datenempfangsanzeige nicht aufleuchtet oder blinkt Wenn die Datenempfangsanzeige nicht aufleuchtet oder blinkt, nachdem ein Druckjob gestartet wurde, werden keine Daten an den Drucker gesendet.

  • Seite 111: Netzwerkverbindung

    Drucken nicht möglich Vergewissern Sie sich, dass in der Liste [Auf folgenden Anschlüssen drucken:] der korrekte Anschluss ausgewählt ist. Netzwerkverbindung Weitere Informationen zur Netzwerkverbindung erhalten Sie von Ihrem Administrator.

  • Seite 112: Sonstige Druckprobleme

    3. Fehlerbehebung Sonstige Druckprobleme In diesem Abschnitt werden wahrscheinliche Ursachen von und mögliche Lösungen für Probleme, die beim Drucken von einem Computer auftreten können, erläutert. Ordnungsgemäßes Drucken nicht möglich Problem Ursache Lösung Das gedruckte Bild ist Die Einstellungen für dickes PCL 5e/5c verschmiert.
  • Seite 113 Sonstige Druckprobleme Problem Ursache Lösung Die gedruckte Vorlage weist Der Drucker steht nicht auf einer Der Drucker muss auf einer Flecken auf oder ist ebenen Oberfläche. stabilen und ebenen Oberfläche ungleichmäßig. stehen. Prüfen Sie die Druckerumgebung und wählen Sie einen geeigneten Standort aus.
  • Seite 114 3. Fehlerbehebung Problem Ursache Lösung Das gedruckte Bild wird über Wenn in den PCL 6 / PostScript 3 die gesamte Seite heller Druckertreibereinstellungen in Klicken Sie auf der ausgedruckt. der Liste "Tonersparmodus:" Registerkarte [Detaill. [Ein] ausgewählt ist, wird die Einstellungen] des gesamte Seite heller Druckertreibers bei ausgedruckt.
  • Seite 115 Sonstige Druckprobleme Problem Ursache Lösung Die Vorlage ist zu dunkel oder Die Papiertypeinstellungen Überprüfen Sie, ob das in das zu hell. wurden nicht korrekt Papiermagazin oder den konfiguriert. Bypass eingelegte Papier dem Papiertyp entspricht, der auf dem Bedienfeld-Display festgelegt wurde. Nähere Einzelheiten zu den Papiertyp- Einstellungen finden Sie unter S.
  • Seite 116 3. Fehlerbehebung Problem Ursache Lösung Das Druckergebnis Der Drucker ist nicht für den Verwenden Sie den unterscheidet sich von der Druck ausgewählt. Druckertreiber des Druckers und Anzeige. stellen Sie sicher, dass es sich beim Drucker um den festgelegten Drucker handelt. Weitere Informationen zum Öffnen des Bildschirms zu den Druckertreibereinstellungen...
  • Seite 117 Sonstige Druckprobleme Problem Ursache Lösung Die Bildposition unterscheidet Die Seitenlayouteinstellungen PCL 5e/5c sich von der Anzeige. wurden nicht korrekt Wählen Sie auf der konfiguriert. Registerkarte [Papier] des Druckertreibers den Bereich [Druck auf], und wählen Sie das gewünschte Format aus. PCL 6 / PostScript 3 Klicken Sie auf der Registerkarte [Detaill.
  • Seite 118 3. Fehlerbehebung Problem Ursache Lösung Eine durchgängige Linie wird Dithering-Muster stimmen nicht PostScript 3 als unterbrochene Linie oder überein. Ändern Sie die Dithering- verschwommen gedruckt. Einstellungen des Druckertreibers. Details zu den Dithering- Einstellungen finden Sie in der Druckertreiber-Hilfe. Feine Linien erscheinen In der Anwendung wurden sehr PostScript 3 unscharf, ungleichmäßig dick, in...

  • Seite 119: Wenn Häufig Fehleinzüge Auftreten

    Sonstige Druckprobleme Wenn häufig Fehleinzüge auftreten Problem Ursache Lösung Das Papier wird nicht vom Wenn Sie Windows PCL 5e/5c ausgewählten Magazin verwenden, setzen die Wählen Sie auf der eingezogen. Druckertreibereinstellungen Registerkarte [Papier] des diejenigen außer Kraft, die mit Druckertreibers das dem Bedienfeld-Display gewünschte festgelegt wurden.
  • Seite 120 3. Fehlerbehebung Problem Ursache Lösung Es tritt häufig Papierstau auf. Die Anzahl der eingelegten Legen Sie kein Papier über der Blätter überschreitet die oberen Begrenzungsmarkierung Druckerkapazität. an den seitlichen Führungen des Papiermagazins oder den Markierungen an den Papierführungen des Bypass ein.
  • Seite 121 Sonstige Druckprobleme Problem Ursache Lösung Es tritt häufig Papierstau auf. Das Papier ist faltig oder wurde • Verwenden Sie gefalzt/zerknittert. empfohlenes Papier. Nähere Einzelheiten zu empfohlenem Papier finden Sie unter S. 38 "Papierformat- Spezifikationen" und S. 41 "Papiertyp- Spezifikationen". • Verwenden Sie Papier, das unter den empfohlenen Temperatur- und Feuchtigkeitsbedingungen...
  • Seite 122 3. Fehlerbehebung Problem Ursache Lösung Bedrucktes Papier wird Das Papier ist feucht. Verwenden Sie Papier, das zerknittert. unter den empfohlenen Temperatur- und Feuchtigkeitsbedingungen aufbewahrt wurde. Nähere Einzelheiten zum richtigen Lagern von Papier finden Sie unter S. 43 "Vorsichtsmaßnahmen in Bezug auf Papier".
  • Seite 123 Sonstige Druckprobleme Problem Ursache Lösung Duplexdruck ist gestört. Sie haben einen Papiertyp Wählen Sie in [Papiermagazin- ausgewählt, der sich nicht für Einstell.] einen Papiertyp aus, den Duplexdruck eignet. der beim Duplexdruck verwendet werden kann. Einzelheiten zu den Papiertypen, die verwendet werden können, finden Sie in der Bedienungsanleitung.

  • Seite 124: Zusätzliche Fehlerbehebung

    3. Fehlerbehebung Zusätzliche Fehlerbehebung Problem Ursache Lösung Die Fertigstellung des Der Drucker benötigt viel Zeit, um Wenn die Druckauftrags dauert zu Fotografien und andere datenreiche Datenempfangsanzeige blinkt, lange. Seiten zu verarbeiten. Warten Sie wurden die Daten vom einfach ab, bis die Verarbeitung Drucker empfangen.
  • Seite 125 Sonstige Druckprobleme Problem Ursache Lösung Kombinationsdruck, Die Anwendungs- oder Vergewissern Sie sich, dass Broschürendruck oder Druckertreibereinstellungen wurden Format und Ausrichtung des automatisches Verkleinern/ nicht korrekt konfiguriert. Papiers in der Anwendung mit Vergrößern liefern nicht die den entsprechenden gewünschten Ergebnisse. Einstellungen im Druckertreiber übereinstimmen.
  • Seite 126 3. Fehlerbehebung Problem Ursache Lösung Einige Datenarten, wie Die Druckertreibereinstellungen PCL 5e/5c: Grafiken oder Daten von wurden nicht korrekt konfiguriert. Wählen Sie auf der bestimmten Anwendungen, Registerkarte [Druckqualität] werden nicht gedruckt. des Druckertreibers im Bereich "Auflösung" [600 dpi]. PCL 6: •...
  • Seite 127 Sonstige Druckprobleme Problem Ursache Lösung Einige Zeichen werden nicht Die Druckertreibereinstellungen PCL 5e/5c: gedruckt oder erscheinen wurden nicht korrekt konfiguriert. Wählen Sie auf der merkwürdig. Registerkarte [Druckqualität] des Druckertreibers im Bereich "Auflösung" [600 dpi]. PCL 6: • Klicken Sie auf der Registerkarte [Detaill.
  • Seite 128 3. Fehlerbehebung Problem Ursache Lösung Die Druckgeschwindigkeit Die Druckertreibereinstellungen PCL 6 oder die wurden nicht korrekt konfiguriert. Klicken Sie auf der Ausgabegeschwindigkeit Registerkarte [Detaill. der Anwendung ist gering. Einstellungen] des Druckertreibers bei "Menü:" auf [Druckqualität] und wählen Sie [Geschwindigkeit] aus der Liste "Druckpriorität:".
  • Seite 129 Sonstige Druckprobleme Problem Ursache Lösung "Job zurücksetzen..." wird Der Speicher ist unzureichend. Wählen Sie [Priorität Font] für angezeigt und der Druck [Speichernutzung] in [System]. wird ausgesetzt. Der Druckvorgang wurde [Jobs n. gedr., weil Gerät ausgesch.] Setzen Sie [Jobs n. gedr., weil nicht gestartet, obwohl die wurde in den [Druckereinstellungen] Gerät ausgesch.] in den...

  • Seite 130: Wenn Das Druckbild Vom Bild Am Computer Abweicht

    3. Fehlerbehebung Wenn das Druckbild vom Bild am Computer abweicht Problem Lösung Das gedruckte Bild weicht von Bei Verwendung einiger Funktionen wie Vergrößerung und dem Bild auf dem Verkleinerung kann das Bildlayout von dem auf dem Computerbildschirm ab. Computerbildschirm angezeigten abweichen. Bilder werden Wenn Sie Papier mit einem kleineren als dem in der Anwendung...

  • Seite 131: Wenn Der Drucker Nicht Ordnungsgemäß Funktioniert

    Sonstige Druckprobleme Problem Lösung Auf dem Bedienfeld wird das Bei der Verwendung von PDF-Direktdruck ist in der PDF-Datei Papierformat angezeigt, doch eingestelltes Papier erforderlich. Wenn eine Meldung erscheint, mit PDF-Direktdruck wird nicht die auf das Papierformat hinweist, laden Sie entweder Papier der gedruckt.
  • Seite 132 3. Fehlerbehebung Problem Lösung Fortsetzen • Die Daten sind so umfangreich oder komplex, dass die Druckvorgangs dauert zu lange. Verarbeitung viel Zeit in Anspruch nimmt. Wenn die Anzeige Datenempfang blinkt, werden Daten verarbeitet. Warten Sie, bis er fortgesetzt wird. • Der Drucker befand sich im Energiesparmodus oder im Ruhemodus.
  • Seite 133 Sonstige Druckprobleme Problem Lösung Beim gesammelten oder Überprüfen Sie, ob das Papierformat und die Richtung, die im gebundenen Drucken. Druckertreiber festgelegt wurden, mit den Einstellungen übereinstimmen, die in der Anwendung vorgenommen wurden. Ändern Sie die Einstellungen im Druckertreiber, wenn sie nicht übereinstimmen.

  • Seite 134: Gestautes Papier Entfernen

    3. Fehlerbehebung Gestautes Papier entfernen Wenn ein Papierstau auftritt, wird eine Fehlermeldung angezeigt. Die Fehlermeldung zeigt den Ort des Papierstaus an. Überprüfen Sie den Ort und entfernen Sie den Papierstau. • Das Innere des Geräts kann sehr heiß sein. Berühren Sie die mit dem Hinweis “Heiße Oberfläche”...
  • Seite 135 Gestautes Papier entfernen Das gestaute Papier vorsichtig herausziehen. CYN055 Schließen Sie das Papiermagazin vorsichtig. CYN056 Die vordere Abdeckung durch Drücken des Entriegelungsknopfes öffnen, und dann schließen, um den Papierstaufehler zurückzusetzen. CYN005...

  • Seite 136: Papierstaumeldung (A2)

    3. Fehlerbehebung CYN053 • Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen die Oberseite der Abdeckung. Nachdem Sie die Abdeckung geschlossen haben, prüfen Sie, ob der Papierstau beseitigt wurde. Papierstaumeldung (A2) Die Papierstaumeldung " (A2)" erscheint bei einem Papierstau im Bypass. Entfernen Sie das Papier aus dem Bypass.

  • Seite 137: Papierstaumeldung (B)

    Gestautes Papier entfernen Die vordere Abdeckung durch Drücken des Entriegelungsknopfes öffnen, und dann schließen, um den Papierstaufehler zurückzusetzen. CYN005 CYN053 • Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen die Oberseite der Abdeckung. Nachdem Sie die Abdeckung geschlossen haben, prüfen Sie, ob der Papierstau beseitigt wurde. Papierstaumeldung (B) Die Papierstaumeldung "...
  • Seite 138 3. Fehlerbehebung Drücken Sie die Taste auf der rechten Seite des Druckers und öffnen Sie anschließend die vordere Abdeckung vorsichtig mit beiden Händen. CYN005 Heben Sie die Druckkartusche am vorderen Griff an und ziehen Sie sie heraus. CYN050 Das gestaute Papier vorsichtig herausziehen. CYN059...
  • Seite 139 Gestautes Papier entfernen Wenn Sie das gestaute Papier nicht sehen oder entfernen können, heben Sie „B“ an und entfernen Sie das gestaute Papier. CYN060 CYN061 Kartusche am Griff halten und bis zum Anschlag in den Drucker einsetzen. CYN052...

  • Seite 140: Papierstaumeldung (B)(C)

    3. Fehlerbehebung Schließen Sie die vordere Abdeckung vorsichtig mit beiden Händen. CYN053 • Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen die Oberseite der Abdeckung. Nachdem Sie die Abdeckung geschlossen haben, prüfen Sie, ob der Papierstau beseitigt wurde. Papierstaumeldung (B)(C) Die Papierstaumeldung "...
  • Seite 141 Gestautes Papier entfernen Heben Sie die Druckkartusche am vorderen Griff an und ziehen Sie sie heraus. CYN050 Das gestaute Papier vorsichtig herausziehen. CYN059 Wenn Sie das gestaute Papier nicht sehen oder entfernen können, heben Sie „B“ an und entfernen Sie das gestaute Papier. CYN060...
  • Seite 142 3. Fehlerbehebung CYN061 Wenn Sie das gestaute Papier nicht entfernen können, öffnen Sie die hintere Abdeckung. CYN062 Heben Sie die Sperrhebel der Fixiereinheit. CYN063...
  • Seite 143 Gestautes Papier entfernen Die Fixiereinheit herausziehen. CYN064 Die Lasche halten und das gestaute Papier entfernen. CYN065 Wenn das Papier nicht in der Fixiereinheit gestaut ist, entfernen Sie das gestaute Papier vom Druckerinneren aus. CYN066...
  • Seite 144 3. Fehlerbehebung CYN067 Die Fixiereinheit bis zum Anschlag hineinschieben. CYN068 Die Sperrhebel der Fixiereinheit nach unten drücken, bis sie einrasten. CYN069...
  • Seite 145 Gestautes Papier entfernen Die hintere Abdeckung schließen. CYN070 Kartusche am Griff halten und bis zum Anschlag in den Drucker einsetzen. CYN052 Schließen Sie die vordere Abdeckung vorsichtig mit beiden Händen. CYN053 • Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen die Oberseite der Abdeckung. Nachdem Sie die Abdeckung geschlossen haben, prüfen Sie, ob der Papierstau beseitigt wurde.

  • Seite 146: Papierstaumeldung (Y1) Oder (Y2)

    3. Fehlerbehebung Papierstaumeldung (Y1) oder (Y2) Die nachfolgenden Meldungen werden gemäß dem Fach/Magazin ausgegeben, in dem sich das Papier gestaut hat: • " (Y1)": Magazin 2 • " (Y2)": Magazin 3 Das Verfahren zur Entfernung des gestauten Papiers ist für alle Magazine gleich. Nachfolgend wird ein Papierstau in Magazin 2 (die Meldung (Y1) wird eingeblendet) exemplarisch detailliert erläutert.

  • Seite 147: Papierstaumeldung (Z1)

    Gestautes Papier entfernen Halten Sie das Magazin mit beiden Händen, schieben Sie es entlang der Schienen der Papiereinführeinheit und schieben Sie es dann gerade hinein. CYN073 Die vordere Abdeckung durch Drücken des Entriegelungsknopfes öffnen, und dann schließen, um den Papierstaufehler zurückzusetzen. CYN005 CYN053 Papierstaumeldung (Z1)
  • Seite 148 3. Fehlerbehebung Hintere Abdeckung öffnen. CYN062 Das gestaute Papier vorsichtig herausziehen. CYN074 Wenn Sie das gestaute Papier im Ausgabefach sehen können, lassen Sie die hintere Abdeckung geöffnet und entnehmen Sie das Papier. CYN075...

  • Seite 149: Papierstaumeldung (Z2)

    Gestautes Papier entfernen Wenn Sie das gestaute Papier nicht sehen können, heben Sie die Führungsplatine „Z1“ CYN076 Das gestaute Papier vorsichtig herausziehen. CYN077 Die hintere Abdeckung schließen. CYN070 Papierstaumeldung (Z2) Die Papierstaumeldung " (Z2)" erscheint bei einem Papierstau im internen Papierpfad beim Duplexdrucken.
  • Seite 150 3. Fehlerbehebung Ziehen Sie das Papiermagazin vorsichtig heraus. CYN109 Ziehen Sie „Z2“ herunter. CYN079 Das gestaute Papier vorsichtig herausziehen. CYN080...
  • Seite 151 Gestautes Papier entfernen Führen Sie „Z2“ wieder in seine ursprüngliche Position zurück. CYN081 Die Vorderseite des Magazins anheben und dann das Magazin vorsichtig bis zum Anschlag in den Drucker schieben. CYN029 Die vordere Abdeckung durch Drücken des Entriegelungsknopfes öffnen, und dann schließen, um den Papierstaufehler zurückzusetzen.
  • Seite 152 3. Fehlerbehebung CYN053...

  • Seite 153: Warenzeichen

    Warenzeichen Warenzeichen Adobe, Acrobat, PostScript und PostScript 3 sind eingetragene Warenzeichen oder Warenzeichen der Adobe Systems Incorporated in den USA und/oder anderen Ländern. ® Firefox ist eingetragenes Warenzeichen der Mozilla Foundation. ® JAWS ist ein eingetragenes Warenzeichen von Freedom Scientific, Inc., St. Petersburg, Florida (USA) und/oder anderen Ländern.
  • Seite 154 3. Fehlerbehebung ® ® Microsoft Windows 7 Enterprise • Die Produktnamen von Windows 8 lauten wie folgt: ® ® Microsoft Windows ® ® Microsoft Windows 8 Pro ® ® Microsoft Windows 8 Enterprise • Die Produktnamen von Windows 8,1 lauten wie folgt: ®...
  • Seite 155 © 2013,2014...
  • Seite 156 M158-7521B...

Diese Anleitung auch für:

Sp 4520dn

Inhaltsverzeichnis
