CANchecked MFD15 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. CANchecked Anleitungen
  4. Messgeräte
  5. MFD15
  6. Bedienungsanleitung

CANchecked MFD15 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MFD15:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MFD15

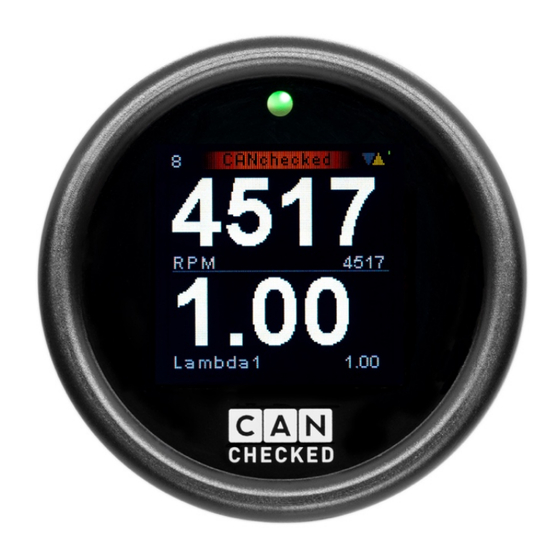

52mm Can Bus Gauge
Version v0.1
www.canchecked.de
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CANchecked MFD15

Inhaltszusammenfassung für CANchecked MFD15

  • Seite 1 MFD15 52mm Can Bus Gauge Version v0.1 www.canchecked.de...

  • Seite 2: Physical Dimensions

    Mit seinen 52mm Durchmesser passt das With its 52mm (1.5”) diameter, the MFD15 in alle verfügbaren Ausschnitte für MFD15 fits into all available cutouts for Rundinstrumente. Auch die Tiefe von nur round instruments. The depth of only 12.5mm ist so kompakt gehalten, dass es 12.5mm is kept so compact that there are...

  • Seite 3: Scope Of Delivery

    3. Lieferumfang 3. Scope of delivery 1) MFD15 Anzeige 1) MFD15 display 2) MicroUSB Kabel (Software 2) Micro USB cable (software updates) aktualisierung) 3) Connection cable incl 12V 3) Verbindungskabel inkl 12V converter incl plug B Umwandler inkl Stecker B...
  • Seite 4 4. Anschluss 4. Connection Plug A: Molex 43025-0400 Plug B: Molex 43025-0600 Plug C: Molex 43025-1200 Crimp: Molex 43030-0001 PLUG PLUG Drehknopf / turn knob PLUG AIN1 AIN2 AIN3 AIN4 CANH CANL *zukünftige Anwendung/future application Version v0.1 www.canchecked.de...
  • Seite 5 Can Bus High auf C7 und Can Bus Low Therer make use of the pigtails or crimp auf C8. Hierfür nutzt man entweder die the pins on your own. kurzen Verbindungskabel oder crimpt selber die mitgeliferten Pins. Version v0.1 www.canchecked.de...
  • Seite 6 After you powered up the gauge with oder über USB mit Strom versorgt wurde, either 12V or USB, it will display the startet es mit dem CANchecked Logo und CAnchecked logo followed by the last set startet mit der zuletzt eingestellten Ansicht.
  • Seite 7 10) Active – EIngang aktivieren oder auf 10) Active – activate the input or set to NTC (Temperatursensor) setzen NTC (temperature sensor) 11) Name – analogen Eingang umbenennen 11) Name – rename analogue input (7 (7 Zeichen) digits) Version v0.1 www.canchecked.de...

  • Seite 8: Menü - Options

    – changes between temp unit – Temperaturen in Grad Ceslius bar/kpa/psi (degrees) oder Fahrenheit temp unit – temperatures in degrees speed unit – Geschwindigkeit in kmh oder Celsius (degrees) or Fahrenheit speed unit – speed in kmh or mph Version v0.1 www.canchecked.de...

  • Seite 9: Menu - Schaltblitz

    The lower the value the more NTC sensor – legt den NTC sensor fest accurate but also flactuates more (1=CANchecked, 2= Bosch 0280.130.026) NTC sensor – legt den NTC sensor fest Dim factor – um das Display mit einem (1=CANchecked, 2=Bosch 0280.130.026)

  • Seite 10: Can Bus Einrichtung

    – „Can Term“. Bringt man das Display in einen If you connect the gauge into an existing vorhandenen und funktionierenden Can Bus can bus (drawing #2), please disable can (Zeichnung 2), muss „Can Term“ deaktiviert term. werden. Version v0.1 www.canchecked.de...
  • Seite 11 Einstellungen corner. If this pixel stays red, please double falsch (speed/can term) oder die check your can bus settings (speed/can Verkabelung. term) or the cabling. Version v0.1 www.canchecked.de...

  • Seite 12: Analoge Eingänge

    Temperatursensoren (NTC) werden ebenso Temperature sensors (NTC) are also unterstützt. Hier sind aktuell zwei feste supported. Two sensors have been pre- hinterlegt: CANchecked CC22902 (1/8“ defined: CANchecked CC22902 (1/8“ NPT) and Bosch 0280.130.026. Diesen legt NPT) and Bosch 0280.130.026. This is man fest unter „options“...

  • Seite 13: Softwareaktualisierung

    10. Software Aktualisierung 10. Software Updates Die Hex-Datei wird von CANchecked zur The hex file is provided by CANchecked in Verfügung gestellt im Falle von cases of bug fixes or new features. Please Fehlerbehebungen oder neue Funktionen. get in contact with us via e-mail Bitte kontaktiere uns via E-Mail.
  • Seite 14 If there are any errors or durchgeführt. Wenn es zu Fehlern kommt misfunction of the display, this might be und eine Fehlfunktion vorliegt, so kann dies caused due to your configuration/cabeling. durch die Konfiguration oder Verkabelung hervorgerufen sein. Version v0.1 www.canchecked.de...

  • Seite 15: Anhang / Appendix

    VW/Audi Antriebs-Can Bus / drivetrain RPM, TPS, CLT, IAT, Haldex lock level, outside temp, oil temp, boost, speed, AN1-4 With CANchecked DSG logger: NmCLutch1+2, pressure clutch 1+2 Van Kronenbrug KMS Can Bus RPM, TPS, CLT, IAT, ecu temp, boost, baro, lambda, oil temp, oil pressure, fuel pressure, battery voltage, EGT1+2, inj.
  • Seite 16 RPM, TPS, CLT, IAT, ecu temp, boost, baro, lambda1+2, egt1+2, battery voltage, errors, rpm errors, inj. time, ign. angle, lambda correction, duty cycle, speed, AN1-4, oil temp, oil pressure, fuel pressure, gear B) Ansichten / Views Version v0.1 www.canchecked.de...
