Proxon 420 VP Serie Anleitung

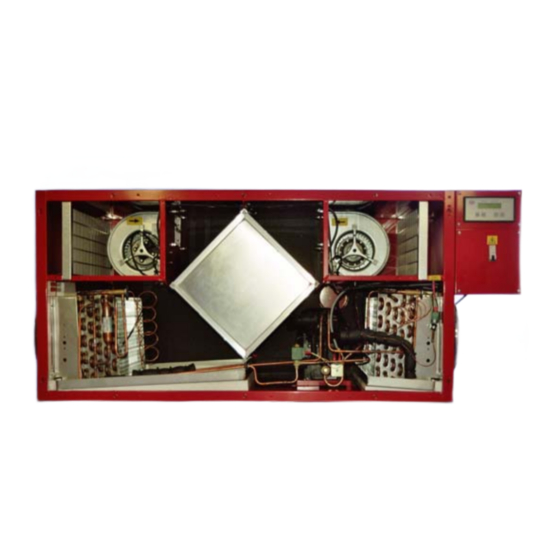

PROXON ® 420 VP/VPC ist ein komplettes
Lüftungszentralgerät. Integriert sind je ein
Zu- und Abluftventilator, Filter ( G 4 ) für Frisch-
und Abluft, ein Kreuzwärmetauscher sowie
eine Luft- Luftwärmepumpe, die bei den „C"
Geräten zur Kühlung umschaltbar ist.
Die Mikroprozessorregelung ist seitlich in
einem Steuerungskasten untergebracht.
Verwendung
PROXON ® 420 VP/VPC wird als Zentralgerät
für Lüftungsanlagen und Lüftungsheizungen
in sehr gut wärmegedämmten Häusern
eingesetzt. Als Lüftungsanlage lassen sich
bis ca. 180 m² Wohnfläche be- und entlüften,
als Lüftungsheizung ca. 160 m² Wohnfläche
belüften und Grundbeheizen. Die Restenergie
kann im 2. Fall durch PROXON
elemente gedeckt werden
( PROXON ® Lüftungsheizung )
Gerätetypen
PROXON ® 420 VP li
PROXON ® 420 VP re - ohne Kühlfunktion
®
PROXON 420 VPC li - mit Kühlfunktion
®
PROXON 420 VPC re - mit Kühlfunktion
li = Zuluft und Abluft links
re= Zuluft und Abluft rechts
Die Ventilatoren sind über das zentrale Bedienteil in drei Luftstufen anwählbar. Die Luftstufen sind werks-
seitig frei programmierbar, wobei die Lufteinstellung und die prozentuale Zuordnung durch Luftmengen-
messungen innerhalb des Gebäudes erfolgen muss.
S.1
Stand 05-05 Stand 05-05
Zimmermann Lüftungs- und Wärmesysteme GmbH & Co
GL/Kl GL/Kl
Tel. 0049/(0)2761/9641-0 / Fax 0049/(0)2761/9641-99 / e-mail: kontakt@zimmermann-lueftung.de / www.proxon.de
PROXON
®
Wärme-
- ohne Kühlfunktion

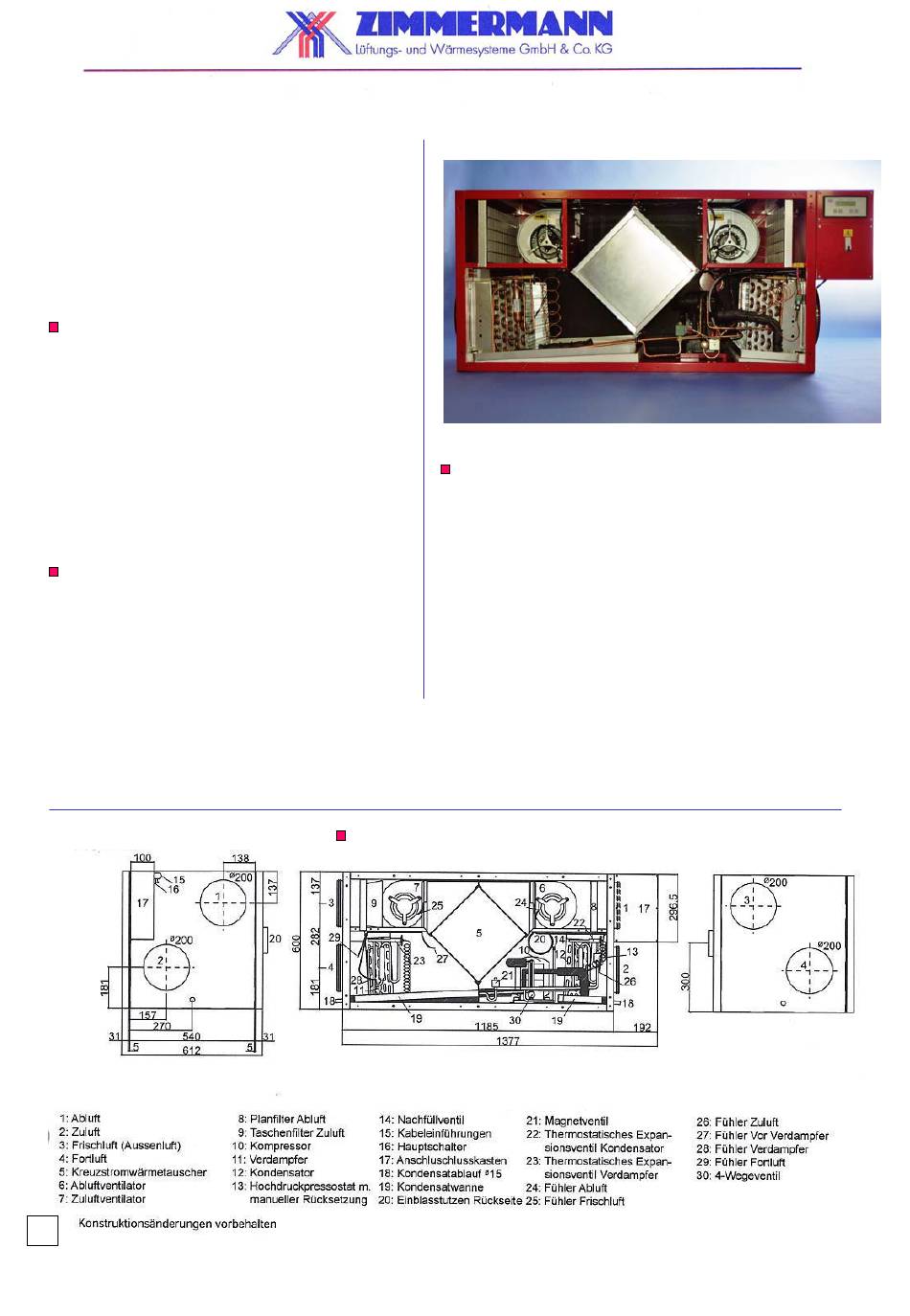

Geräteabmessungen
420 VP/VPC
®
Technische Daten
Elektrischer Anschlusswert.......1x 230 V / 50 Hz, 10 A
Ventilator mit Direktantrieb..............D2E-133-CI33-73
Motorleistung:..............................................2000 1/min
..........................................170 W / 0,78 A
Arbeitsbereich Wärmepumpe......................-25/+35 °C
Verdichter:..................................... Aspera NE-9213-GK
Aufnahmeleistung:.............................
Anlaufstrom:........................................................19,8 A
Kältemittel-/Menge.........................R 407 C / VP 900 g
.................................................................. /VPC 1000g
KG, Zu Hildringhausen 31, D-57462 Olpe
490 bis 620 W
