Inhaltszusammenfassung für Scheffer Outdoor-Toys Tobi Premium 120

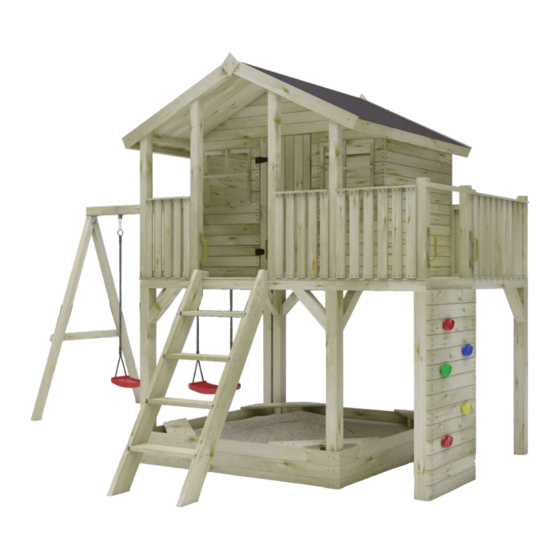

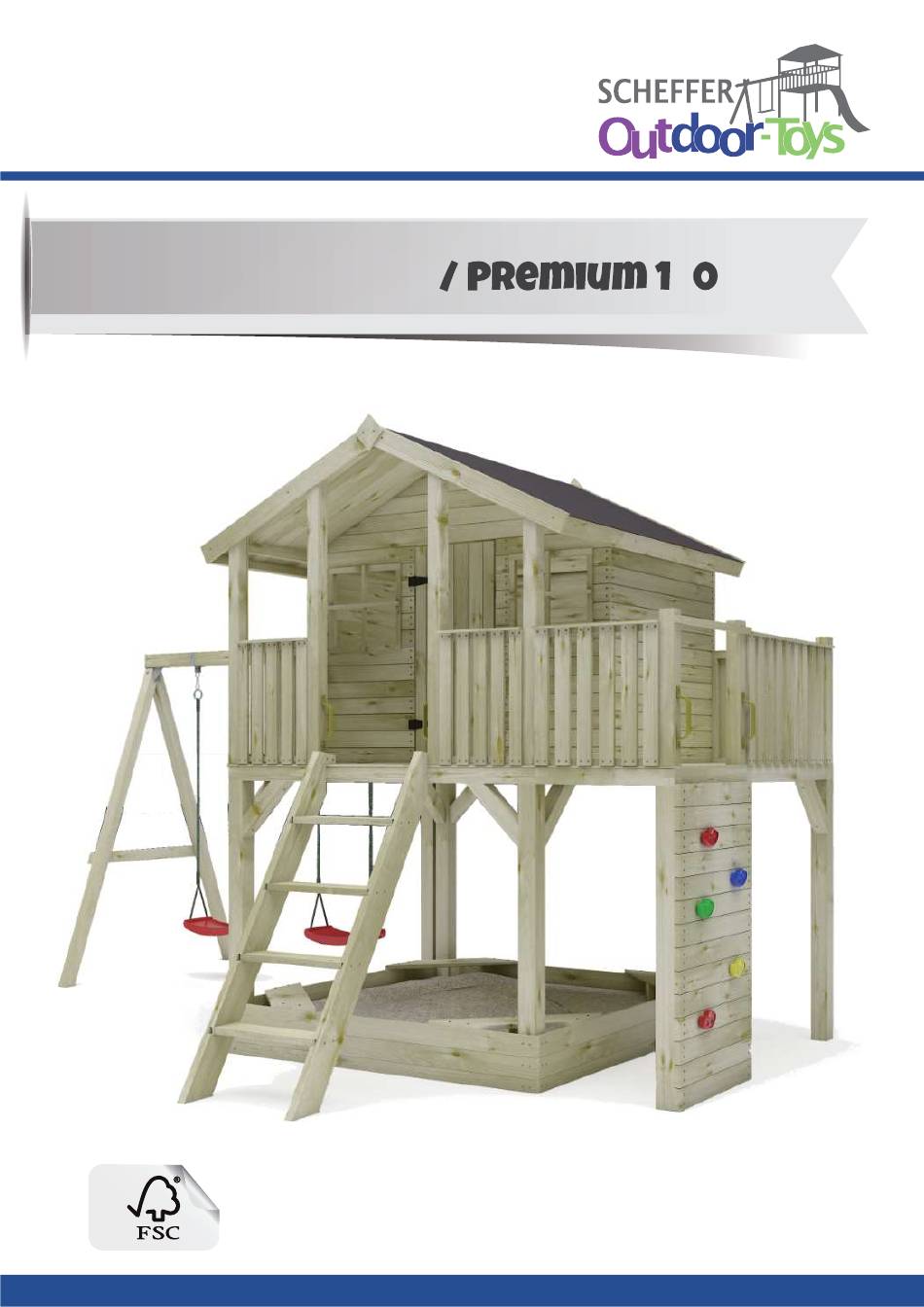

- Seite 1 Stelzenhaus Tobi...
-
Seite 2: Eine Gute Entscheidung
Eine gute Entscheidung! - Seite 3 Aufbauanleitung Spielturm Alex Empfohlenes Werkzeug Akkuschrauber Schrauben- Winkel Maßband Wasserwaage schlüssel...
- Seite 4 Lieferumfang Spielturm Übersicht Einzelteile Spielturm 4x Pfosten 88 x 88 x 1160 mm HP-0400 2x Rahmenholz 68 x 68 x 1892 mm HP-0402 HP-0403 2x Rahmenholz 68 x 68 x 1792 mm HP-0404 8x Lasche 68 x 68 x 400 mm 1x Pfosten 68 x 68 x 1760 mm HP-0405 21x Podestbretter 16 x 96 x 1800 mm...
- Seite 5 Lieferumfang Spielturm Übersicht Einzelteile Spielturm HP-0452 1x Gländer lang 611 x 1072 mm HP-0453 14x Kletterwand 30 x 96 x 755 mm HP-0454 2x Absturzsicherung 611 mm HP-0460 2x Schaukelpfosten 87 x 87 x 2400 mm HP-0461 1x Schaukelbalken 87 x 87 x 2400 mm HP-0462 1x Standbalken 87 x 87 x 2070 mm HP-0463...
- Seite 6 Schritt 1: Leiter Einzelteile Leiter 4x Pfosten 88 x 88 x 1360 mm 2x Rahmenholz 68 x 68 x 1892 mm 2x Rahmenholz 68 x 68 x 1792 mm 8x Lasche 68 x 68 x 400 mm 1x Pfosten 68 x 68 x 1760 mm 16x Senkkopf-Holzschraube 5 x 90mm 12x Senkkopf-Holzschraube...
- Seite 7 Schritt 1: Leiter Einzelteile Leiter 21x Podestbretter 16 x 96 x 1800 mm 126x Senkkopf-Holzschraube 2,5 x 40mm Empfohlenes Werkzeug...
- Seite 8 Schritt 1: Leiter Einzelteile Leiter 1x Rückwand 1130 x 1800 mm 2x Seitenwände 1130 x 1184 mm Senkkopf-Holzschraube 4 x 50mm Empfohlenes Werkzeug...
- Seite 9 Schritt 1: Leiter Einzelteile Leiter Wand mit Fenster 650 x 1130 mm Wand mit Fenster 650 x 1130 mm 6x Senkkopf-Holzschraube 4 x 50mm Empfohlenes Werkzeug 4x Senkkopf-Holzschraube 4 x 40mm...
- Seite 10 Schritt 1: Leiter Einzelteile Leiter 1x Giebel 40 x 380 x 1800 mm 1x Giebel 40 x 380 x 1800 mm 6x Senkkopf-Holzschraube 4 x 50mm Empfohlenes Werkzeug...
- Seite 11 Schritt 1: Leiter Einzelteile Leiter 1x Tür 476 x 1096 mm 16x Senkkopf-Holzschraube 3 x 20mm Empfohlenes Werkzeug...
- Seite 12 Schritt 1: Leiter Einzelteile Leiter 2x Ständerbalken 68 x 68 x 1162 mm 2x Ständerbalken 68 x 68 x 1415 mm 2x Zaunelement 455 x 610 mm 1x Zaunelement 610 x 611 mm 18x Senkkopf-Holzschraube 4 x 50mm Empfohlenes Werkzeug...
- Seite 13 Schritt 1: Leiter Einzelteile Leiter 1x First 40 x 70 x 1900 mm 2x Dachstrebe 30 x 60 x 1900 mm 12x Senkkopf-Holzschraube 4 x 50mm Empfohlenes Werkzeug...
- Seite 14 Schritt 1: Leiter Einzelteile Leiter 44x Dachlatten 16 x 96 x 1160 mm 184x Senkkopf-Holzschraube 2,5 x 40mm Empfohlenes Werkzeug...
- Seite 15 Schritt 1: Leiter Einzelteile Leiter 4x Dachlatten 16 x 96 x 1193 mm 2x Dachlatten 16 x 96 x 1900 mm 2x Firstabdeckung 150 mm 1x Dach 2112x1160mm 150x Senkkopf-Holzschraube 2,5 x 16mm 24x Senkkopf-Holzschraube 3 x 30mm Empfohlenes Werkzeug...
- Seite 16 Schritt 1: Leiter Einzelteile Leiter Stufen 30 x 145 x 574 mm Treppe 1510 mm 1x Treppe 1510 mm 12x Senkkopf-Holzschraube 4 x 50mm 54x Senkkopf-Holzschraube 5 x 90mm Empfohlenes Werkzeug...
- Seite 17 Schritt 1: Leiter Einzelteile Leiter 6x Sandkastenbrett 16 x 95 x 1832 mm 6x Sandkastenbrett 16 x 95 x 1900 mm 64x Senkkopf-Holzschraube 3 x 40mm Empfohlenes Werkzeug...
- Seite 18 Schritt 1: Leiter Einzelteile Leiter 4x Sitzbrett 16 x 520 x 790 mm 8x Kantholz 38 x 68 x 285 mm 24x Senkkopf-Holzschraube 3 x 40mm Empfohlenes Werkzeug...
- Seite 19 Aufbauanleitung DoppelSchaukel Empfohlenes Werkzeug Akkuschrauber Gummihammer Winkel Maßband Schrauben- Wasserwaage schlüssel...
- Seite 20 Schritt 1: Leiter Einzelteile Leiter 3x Pfosten 88 x 88 x 1160mm 2x Rahmenholz 68 x 68 x 1892 mm 2x Rahmenholz 68 x 68 x 680 mm 8x Lasche 68 x 68 x 400 mm 4x Senkkopf-Holzschraube 4 x 60mm 4x Senkkopf-Holzschraube 5 x 80mm Senkkopf-Holzschraube...
- Seite 21 Schritt 1: Leiter Einzelteile Leiter 21x Podestbretter 16 x 96 x 680 mm 84x Senkkopf-Holzschraube 2,5 x 40mm Empfohlenes Werkzeug...
- Seite 22 Schritt 1: Leiter Einzelteile Leiter 2x Diagonalstrebe 68 x 68 x 400 mm 3x Geländerpfosten 68 x 68 x 660 mm 2x Geländer kurz 610 x 611 mm 1x Gländer lang 611 x 1072 mm 1x Absturzsicherung 611 mm 24x Senkkopf-Holzschraube 4 x 60mm Empfohlenes Werkzeug...
- Seite 23 Schritt 1: Leiter Einzelteile Leiter Kletterwand 30 x 96 x 755 mm Senkkopf-Holzschraube 4 x 50mm Empfohlenes Werkzeug...
- Seite 24 Aufbauanleitung DoppelSchaukel Empfohlenes Werkzeug Akkuschrauber Gummihammer Winkel Maßband Schrauben- Wasserwaage schlüssel...
- Seite 25 Schritt 1: Leiter Einzelteile Leiter 2x Schaukelpfosten 87 x 87 x 2400 mm 1x Halbriegel als Strebe 40 x 68 x 1260 mm 2x Sechskant-Holzschraube 8 x 80mm 1x Flachrundschraube M10 x 140 1x Mutter M10 Empfohlenes Werkzeug...
- Seite 26 Schritt 1: Leiter Einzelteile Leiter 1x Schaukelbalken 87 x 87 x 2400 mm 1x Standbalken 87 x 87 x 2070 mm 1x Halbriegel als Strebe 40 x 68 x 515 mm 2x Winkel 9x9 5x Senkkopf-Holzschraube 8 x 120mm 20x Sechskant-Holzschraube 8 x 80mm Empfohlenes Werkzeug...
- Seite 27 Schritt 1: Leiter Einzelteile Leiter 4x Schaukelschelle 9 x 9 2x Schaukelsitze 4x Sechskant-Holzschraube 8 x 40mm Empfohlenes Werkzeug...
- Seite 28 Sprechen Sie uns jederzeit gerne an! Settmeckestr. 21 D-59846 Sundern Fon: +49 (0)2933 Fax: +49 (0)2933 Geschäftsführer:...
