Inhaltszusammenfassung für Anadol 111C

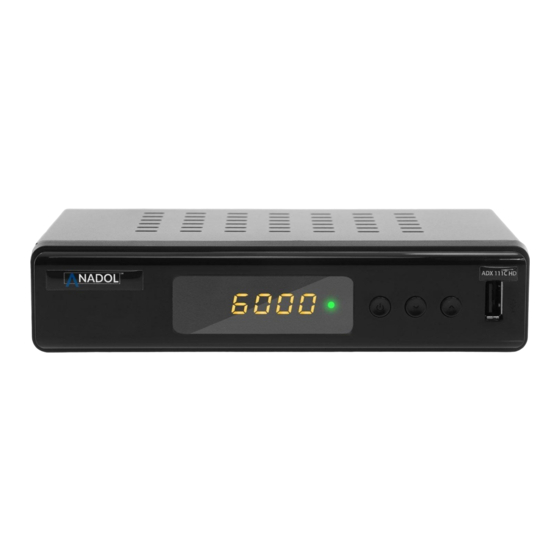

- Seite 1 SET TO P BOX ANADOL 111C Bedienungsanleitung User’s Manual...
- Seite 3 Inhaltsverzeichnis (DE) Sicherheitshinweise Kundendienst und Umwelt Lieferumfang Bedienelemente und Anschlüsse Fernbedienung Erstinstallation Installation Tägliche Bedienung Wichtige Tasten und deren Funktion Elektronischer Programmführer (EPG) USB Rekorder (optional) Timeraufnahme programmieren Aufnahme - Zeitversetztes Fernsehen Aufnahmen abspielen USB Media Player Media Player starten Bilder Musik Video...
- Seite 4 Inhaltsverzeichnis (DE) Wartung Info über - Werkseinstellung - Firmware aktualisieren - USB Gerät sicher entfernen Problembehebung Gewährleistungsbedingungen Spezifikationen DE-4...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. - Seite 6 Sicherheitshinweise • Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne-/Kabeldose. Dies verhindert Schäden aufgrund von Blitzschlägen. • Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden.
-
Seite 7: Kundendienst Und Umwelt
Kundendienst und Umwelt Servicefall • Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal. • Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern: Wenn das Netzteil oder Netzkabel defekt ist. Wenn Gegenstände in das Gerät gefallen sind. Wenn das Gerät mit Wasser in Berührung gekommen ist. - Seite 8 Lieferumfang/Bedienelemente Lieferumfang Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind: Receiver • • Fernbedienung • Bedienungsanleitun Hinweise: • Das Gerät darf nur mit dem original Zubehör verwendet werden. • Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.
-
Seite 9: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Vorderseite USB-Buchse: Folgende USB-Geräte werden unterstützt: • USB Massenspeichergeräte • Max. Kapazität: 512GB • Dateisysteme: FAT32/NTFS Hinweise: • Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen- den nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speicher- gerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher. - Seite 10 Bedienelemente und Anschlüsse Einlegen der Batterie und Operationsradius SCART-Buchse zum Anschluss eines Fernsehers (Wahl der Signalart: siehe Seite 24) Der Receiver kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCART- Eingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang des Receivers anschließen.
-
Seite 11: Fernbedienung
Fernbedienung Bereich 1 POWER (Gerät Ein-/Ausschalten) Mute (Ton stummschalten) ROT (Rote Funktionstaste, Senderliste durchsuchen während des Fernsehens) GRÜN (Grüne Funktionstaste) GELB (Gelbe Funktionstaste, HDMI Auflösung wäh- rend des Fernsehens ändern) BLAU (Blaue Funktionstaste, Timer-Liste während des Fernsehens anzeigen) Bereich 2 ●REC (Aufnahme) I (Vorherige/Nächste Datei/Kapitel aufru- fen) -
Seite 12: Erstinstallation
Erstinstallation Installationsassistent Bei der ersten Inbetriebnahme des Receiver erscheint auf dem TV-Bildschirm der Installationsassistent. Die erste Seite enthält mehrere Optionen: • Region (Wählen Sie hier, in welchem Land Sie den Receiver betreiben.) • Sprache (Anzeigesprache des Bildschirmmenüs) • Bildauflösung • Seitenverhältnis (Wählen sie hier das Seitenverhältnis aus) •... -
Seite 13: Tägliche Bedienung
Tägliche Bedienung Wichtige Tasten und deren Funktionen Senderliste Rufen Sie die Senderliste durch das Drücken der OK Taste auf. ▲/▼ Sender auswählen Aktivieren des ausgewählten Senders ◄/► Favoritenliste wählen, alle Sender anzeigen EXIT Ausblenden der Senderliste Senderliste durchsuchen Drücken Sie die ROTE Taste. Sie können den Name des gesuchten Sen- der eingeben. - Seite 14 Tägliche Bedienung Wichtige Tasten und deren Funktionen Auflösung Mit der GELBEN Taste (RES) können Sie die Auflösung für den HDMI-Ausgang ändern. Drü- cken Sie dazu die Taste RES mehrfach. Der Fernseher benötigt evtl. etwas Zeit, um die neue Auflö- sung zu erkennen. W arten Sie daher einige Sekunden zwischen jedem Tastendruck. (Siehe auch Seite 28) Information einblenden Drücken Sie die Taste INFO mehrfach, um detaillierte Informationen zum aktuellen Sender, Pro-...
-
Seite 15: Tägliche Bedienung/Rekorder (Optional)
Tägliche Bedienung/Rekorder (optional) Elektronischer Programmführer (EPG) Das EPG Fenster ist wie folgt aufgeteilt: Titelzeile Datum und Uhrzeit Links Oben Aktuelles Programm Links Senderliste Rechts Programmübersicht Die Bedienung erfolgt mit den Tasten: ▲/▼ Sender auswählen Zum ausgewählten Sender umschalten ◄/► Sendungen auswählen BLAU Anzeige von detaillierten Informationen zur ausgewählten Sendung. -
Seite 16: Rekorder (Optional)
Rekorder (optional) Timeraufnahme programmieren Einstellung Erklärung Timermodus einmalig: Timer einmalig ausführen täglich: Timer jeden Tag ausführen Timerfunktion Aufnahme: Sendung auf USB-Gerät aufnehmen Senderwechsel: Receiver zur eingestellten Startzeit einschalten Sender Wählen Sie hier den Sender aus, den Sie aufnehmen möchten. Mit der Taste OK können Sie eine Senderliste anzeigen lassen. - Seite 17 Rekorder (optional) Aufnahme Aufnahme Drücken Sie die Taste ●REC (Aufnahme), um die Aufnahme des aktuellen Senders zu starten. Der Receiver beendet die Aufnahme nach 2 Stunden automatisch. Möchten Sie eine längere Sendung aufzeichnen, drücken Sie bitte die Taste ●REC mehrfach und geben Sie die gewünschte Aufnahmedauer ein. Bestätigen Sie ihre Eingabe mit der OK -Taste.
- Seite 18 Rekorder (optional) Aufnahmeliste - Aufnahmen abspielen Drücken Sie die Taste Media, um die Liste mit vorhandenen Auf- nahmen einzublenden. Während laufender Aufnahmen können Sie mit der Taste INFO (mehrfach Drücken) eine vereinfachte Aufnahmeliste einblenden. ▲/▼ Aufnahme auswählen Aufnahme umbenennen GELB Aufnahme für Löschung markieren, danach mit EXIT bestätigen GRÜN...
-
Seite 19: Usb Media Player
USB Media Player Media Player starten Der Receiver kann Bild-, Video- und Musikdateien von angeschlossenen USB-Speichergeräten abspielen. Der Media Player wird mit der Taste USB aufgerufen. Die Taste USB hat keine Funktion, während PVR Aufnahmen erstellt werden. Verfügbare Tasten: Wechseln zwischen Musik, Bilder, Video und Aufnahmen ▲/▼... - Seite 20 USB Media Player Wechseln Sie mit der Taste USB in die Ansicht Bilder. Verfügbare Tasten: ▲/▼ Datei oder Ordner auswählen Dateien nach Name/Zeit/Größe sortiren Anzeigedauer und Wiederholung einstellen Multiansicht: Bilder im aktuellen Ordner als Vorschaubilder anzeigen Anzeigen der ausgewählten Bilddatei Starten Sie die Wiedergabe mit der OK Taste.
- Seite 21 USB Media Player Wechseln Sie mit der Taste USB in die Ansicht Musik. Verfügbare Tasten: ▲/▼ Datei oder Ordner auswählen Dateien nach Name/Zeit/Größe sortieren Wiederholung einstellen Abspielen der ausgewählten Musikdatei Starten Sie die Wiedergabe mit der OK Taste. Folgende Operationen stehen Ihnen zur Verfügung: ►►| Wechsel zum nächsten Musikstück |◄◄...
- Seite 22 USB Media Player Video - Unterstützte Formate Wechseln Sie mit der Taste USB in die Ansicht Video. Verfüg- bare Tasten: ▲/▼ Datei oder Ordner auswählen Dateien nach Name/Zeit/Größe sortieren Abspielen der ausgewählten Videodatei Starten Sie die Wiedergabe mit der OK Taste. Folgende Ope- rationen stehen Ihnen zur Verfügung: Unterbricht die Videowiedergabe, ■...
-
Seite 23: Einstellungen
Einstellungen Hauptmenü Das Hauptmenü des Receivers rufen Sie über die MENU Taste auf. Die Untermenüs sind: • USB Media Player • Senderlisten bearbeiten • Sendersuche • Präferenzen • Wartung Sie können alle Menüs mit der Taste EXIT verlassen. USB Media Player Das Menü... - Seite 24 Einstellungen Senderlisten bearbeiten Favoriten Der Receiver verfügt über 8 Favoritengruppen. Sie können jeden Sender einer oder mehreren Favoritengruppen zuweisen: Drücken Sie die Taste FAV. Wählen Sie einen Sender aus, den Sie einer Favoritengruppe zu- ordnen wollen, bestätigen Sie Ihre Wahl mit OK. Wählen Sie die Favoritengruppe(n) aus ▲/▼...
- Seite 25 Einstellungen Senderlisten bearbeiten Verschieben bzw. Bewegen Drücken Sie die GELBE Taste. Wählen Sie mit den ▲/▼ Tasten den zu verschiebenden TV- Sender aus und drücken Sie die Taste OK. Der ausgewählte Sender wird einem "Bewegen"-Symbol versehen. Mit den ▲/▼ Tas- ten können Sie den TV Sender auf die neue Posi- tion verschieben.
- Seite 26 Einstellungen Senderlisten bearbeiten Sender löschen Drücken Sie die BLAUE Taste. Wählen Sie mit den ▲/▼ Tasten den löschenden TV Sender aus und drücken Sie die OK Taste. Der ausgewählte Sender wird für das Löschen vorgemerkt und mit einem Kreuzsymbol versehen. W enn Sie alle Sender für das Löschen markiert haben, drücken Sie die Taste EXIT.
- Seite 27 Einstellungen Sendersuche Autom. Sendersuche Die automatische Sendersuche durchsucht alle Frequen- zen nach Sendern. Gehen Sie wie folgt vor: • Wählen Sie das Land und Ihren Kabelnetzbetrei- ber ("Netzbetreiber") aus. • Verschl. auslassen (Der Receiver kann keine verschlüsselten Sender anzeigen. Schalten Sie diese Funktion ein, damit der Sendersuchlauf keine verschlüsselten Sender speichert.
- Seite 28 Einstellungen Präferenzen Audio/Videoausgabe Das Menü enthält Einstellungen für Videoauflösung, Sei- tenverhältnis, die aktiven Videoausgänge und die Digital- tonausgabe. Videoauflösung Hier können Sie die Auflösung der Videoausgabe über HDMI festlegen. Lesen Sie im Handbuch Ihres Fernsehers nach, welchen Auflösungen unterstützt werden. Hinweis: Solange die Einstellung "Akt.
- Seite 29 Einstellungen Präferenzen Datum und Uhrzeit Mit dieser Option können Sie die Zeiteinstellungen beein- flussen. Standort Wählen Sie hier, in welchen Land Sie den Receiver betrei- ben. Auto. Uhrzeit Der Receiver bietet unterschiedliche Möglichkeiten, wie Uhrzeit und Datum ggf. automatisch einge- stellt werden können: Standort* Abhängig von Eingestellten Standort bestimmt der Receiver die Zeitzone und...
- Seite 30 Einstellungen Präferenzen Neues Passwort Hier können Sie ein neues Passwort festlegen. Geben Sie mit den Tasten 0-9 eine vierstellige Zahl ein. Danach müssen Sie erneut das neue Passwort bei der Option „Passwort bestätigen“ eingeben. Danach ist das neue Passwort aktiv. OSD Einstellungen Hiermit können Sie das Aussehen der Bildschirmmenüs beeinflussen.
- Seite 31 Einstellungen Präferenzen Hinweis: Die PVR-Einstellung "Timeshift" muss auch dann einer Partition zugeordnet sein, wenn die Timeshift-Funktion abgeschaltet ist. Wird "Timeshift" oder "Record" keiner Partition zugeordnet, nimmt der Receiver die Zuordnung beim nächsten Neustart automatisch vor. Formatieren • Verfügt das Speichergerät über mehrere Partitio- nen, wählen Sie bitte mit den Tasten ◄/►...
- Seite 32 Falls nötig, wird aktuelle Firmware auf Anadol site zusammen mit einer Installationsanleitung bereit gestellt. Bitte installieren Sie nur Firmware, die Sie auf Anadol site herunter geladen haben. Die Installation vom Firmware aus anderen Quellen kann Ihr Gerät beschädigen. Derartige Schäden können nicht im Rahmen der Sachmängelhaftung/Ge währleistung kostenlos repariert werden.
- Seite 33 Problembehebung Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Service kontaktieren. Technischer Service für Geräte: siehe Seite 7. Symptome Ursache und Lösung • Kein Suchlauf Bitte überprüfen Sie, ob Ihre Empfangsanlage für den Emp- fang digitaler Sender ausgelegt ist (Siehe Seite 5). •...
- Seite 34 Einstellungen • Receiver schaltet sich aus Auto-Standby eingeschlatet (siehe Seite 32) DE-34...
-
Seite 35: Spezifikationen
Spezifikationen Allgemeine Daten Modelbezeichnung 220-240V Wechselspannung 50/60Hz Spannungsversorgung Leistungsaufnahme max.: 6W / Stand By: <1W 168x40x115mm Abmessungen Gewicht 400g (inkl. Fernbedienung) DVB-C Tuner Eingangsfrequenz 51-858MHz Impedanz 75Ohm Video Videodekodierung ISO/IEC 13818-2 MPEG2 (MP@ML) MPEG4 AVC / H.264 HP@L4 Video-Auflösung bis zu 1920 x 1080p Seitenverhältnis 4:3, 16:9 Audio Dekoder... - Seite 36 DE-36...
- Seite 37 •• •••• •••••...
