L35...L120
Modell: M06
Montage- und Betriebsanleitung
de
Gleichstromrohrantriebe
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis

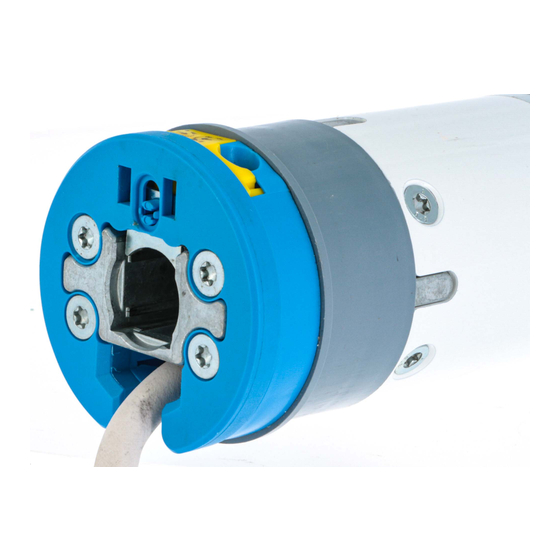

Verwandte Anleitungen für Becker XL60-M06
Inhaltszusammenfassung für Becker XL60-M06
- Seite 1 L35...L120 Modell: M06 Montage- und Betriebsanleitung Gleichstromrohrantriebe Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 5 Montage ..................................... 6 Montage des Antriebs .............................. 6 Lösen des Steckzapfens .............................. 6 Montage des Mitnehmers mit Schraubverbindung ...................... 6 Sichern des Antriebs gegen axiales Verschieben ....................... -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Für den Einsatz im Rollladenbereich • Für den Einsatz im Sonnenschutzbereich • Betrieb mit Schutzkleinspannung • Leichte Endschaltereinstellung am Antrieb Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. Das Herstellungsdatum ergibt sich aus den ersten vier Ziffern der Seriennummer. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Arbeiten und sonstige Tätigkeiten, einschließlich Wartungs- und Reinigungsarbeiten, an Elektroinstallationen und der übrigen Anlage selbst, dürfen nur von Fachpersonal, insbesondere Elektro-Fachpersonal durchgeführt werden. •... -
Seite 5: Bestimmungsgemäße Verwendung
VORSICHT Sicherheitshinweise zur Vermeidung ernsthafter Verletzungen. • Beim Betrieb elektrischer oder elektronischer Anlagen und Geräte stehen bestimmte Bauteile, z. B. Netzteil, unter gefährlicher elektrischer Spannung. Bei unqualifiziertem Eingreifen oder Nichtbeachtung der Warn- hinweise können Körperverletzungen oder Sachschäden entstehen. • Der Antrieb darf nur mit Sicherheitskleinspannung (SELV; siehe Technische Daten) betrieben werden. Die- ses muss von der Steuerung sichergestellt sein. -
Seite 6: Montage
Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen. -
Seite 7: Sichern Des Antriebs Gegen Axiales Verschieben
Sichern des Antriebs gegen axiales Verschieben Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer mit der Welle zu verschrauben. -10 mm ACHTUNG Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs bohren! Verbinden des Mitnehmers mit der Wickelwelle Ø58 Antriebsgröße Wickelwellen-Ø... -
Seite 8: Einstellen Der Endlagen
Einstellen der Endlagen obere Endlage untere Endlage untere Endlage obere Endlage Einstellung der unteren Endlage 1. Lassen Sie, bevor der Behang mit der Wickelwelle verbunden wird, den Antrieb in AB-Richtung drehen bis dieser selbsttätig abschaltet. 2. Positionieren Sie durch Nachjustieren der unteren Endlage die Wickelwelle so, dass der Behang leicht mit der Wickelwelle be- festigt werden kann. -
Seite 9: Hinweise Für Die Elektrofachkraft
Hinweise für die Elektrofachkraft Es ist darauf zu achten, dass für den Betrieb mit Nennlast eine ausreichende Spannungsversorgung sichergestellt ist. ACHTUNG Es darf kein generatorischer Betrieb in der Anwendung auftreten. Setzen Sie nur mechanisch oder elektrisch verriegelte Schaltelemente mit einer ausgeprägten Nullstellung ein! Die Umschaltzeit bei Laufrichtungswech- sel muss mindestens 0,5 s betragen. -
Seite 10: Anschlussbeispiel
Anschlussbeispiel Ansteuerung über einen Schalter/Taster... -
Seite 11: Konformitätserklärung
Konformitätserklärung... - Seite 12 2010 300 164 0h 08.12.2014 ...
