Renkforce RF-WAT-300 Bedienungsanleitung

Bedienungsanleitung
Wand-/Mastantenne für GSM, UMTS, LTE
Best.-Nr. 2269149
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um eine
omnidirektionale Antenne für den Empfang
von GSM-, UMTS- und LTE-Signalen, die für
die Befestigung an einer Wand oder einem
Mast vorgesehen ist.
Die Antenne ist für den Einsatz in Außenbe-
reichen geeignet. Das Produkt Entspricht den
Anforderungen an die Schutzart IP67. Das
bedeutet, es ist vor dem Eindringen von Staub
und starkem Strahlwasser aus jeder Richtung
geschützt.
Aus Sicherheits- und Zulassungsgründen dür-
fen Sie das Produkt nicht umbauen und/oder
verändern. Sollten Sie das Produkt für andere
als die zuvor beschriebenen Zwecke verwen-
den, kann das Produkt beschädigt werden.
Darüber hinaus kann eine unsachgemäße
Verwendung zu weiteren Gefahren führen.
Lesen Sie sich die Bedienungsanleitung sorg-
fältig durch und bewahren Sie sie sicher auf.
Reichen Sie das Produkt nur zusammen mit
der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen natio-
nalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbe-
zeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Antenne
• Kabel mit SMA-Steckverbinder
• Haltevorrichtung
• 3 x Schraube
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen
über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten
QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezei-
chen im Dreieck weist auf wichtige
Informationen in dieser Bedie-
nungsanleitung hin. Lesen Sie die-
se Informationen immer aufmerksam.
Das Symbol mit dem Blitz im Drei-
eck weist auf Gefahren für Ihre Ge-
sundheit hin, z. B. Stromschläge.
Das Pfeilsymbol weist auf beson-
dere Informationen und Empfeh-
lungen zur Bedienung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungs-
anleitung sorgfältig durch und
beachten Sie insbesondere die
Sicherheitshinweise. Sollten Sie
die in dieser Bedienungsanlei-
tung aufgeführten Sicherheits-
hinweise und Informationen
für einen ordnungsgemäßen
Gebrauch nicht beachten, über-
nehmen wir keine Haftung für
daraus resultierende Personen-
oder Sachschäden. Darüber hin-
aus erlischt in solchen Fällen die
Gewährleistung/Garantie.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad- 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in
elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie
es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht
achtlos liegen. Dieses könnte andernfalls
für Kinder zu einem gefährlichen Spiel-
zeug werden.
• Schützen Sie das Produkt vor extremen
Temperaturen, starken Erschütterungen,
Lösungsmitteln sowie brennbaren Gasen
und Dämpfen.
• Setzen Sie das Produkt keiner mechani-
schen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich
sein, nehmen Sie das Produkt außer Be-
trieb und schützen Sie es vor unbeabsich-
tigter Verwendung. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das
Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter
ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen aus-
gesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Pro-
dukt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können
das Produkt beschädigen.
• Wenden Sie sich an eine sachkundige
Person, sollten Sie Zweifel in Bezug auf
die Arbeitsweise, die Sicherheit oder den
Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und
Reparaturarbeiten ausschließlich von ei-
ner Fachkraft bzw. einer zugelassenen
Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in die-
ser Bedienungsanleitung nicht beantwor-
tet wurden, wenden Sie sich an unseren
technischen Kundendienst oder anderes
Fachpersonal.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheits- und
Bedienhinweise der übrigen Geräte, die an
dieses Produkt angeschlossen sind.
c) Montage
• Achten Sie beim Bohren oder Festziehen
der Schrauben darauf, dass sich keine
Kabel, Drähte oder Rohre unter der Mon-
tagefläche befinden.
• Bei versehentlichem Anbohren elekt-
rischer Leitungen besteht die Gefahr eines
lebensgefährlichen elektrischen Schlags!
Entsorgung
Elektronische Geräte sind Wert-
stoffe und gehören nicht in den
Hausmüll. Entsorgen Sie das Pro-
dukt am Ende seiner Lebensdauer
gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflich-
tungen und leisten Ihren Beitrag zum Umwelt-
schutz.
*2269149_v1_1120_02_dh_m_de

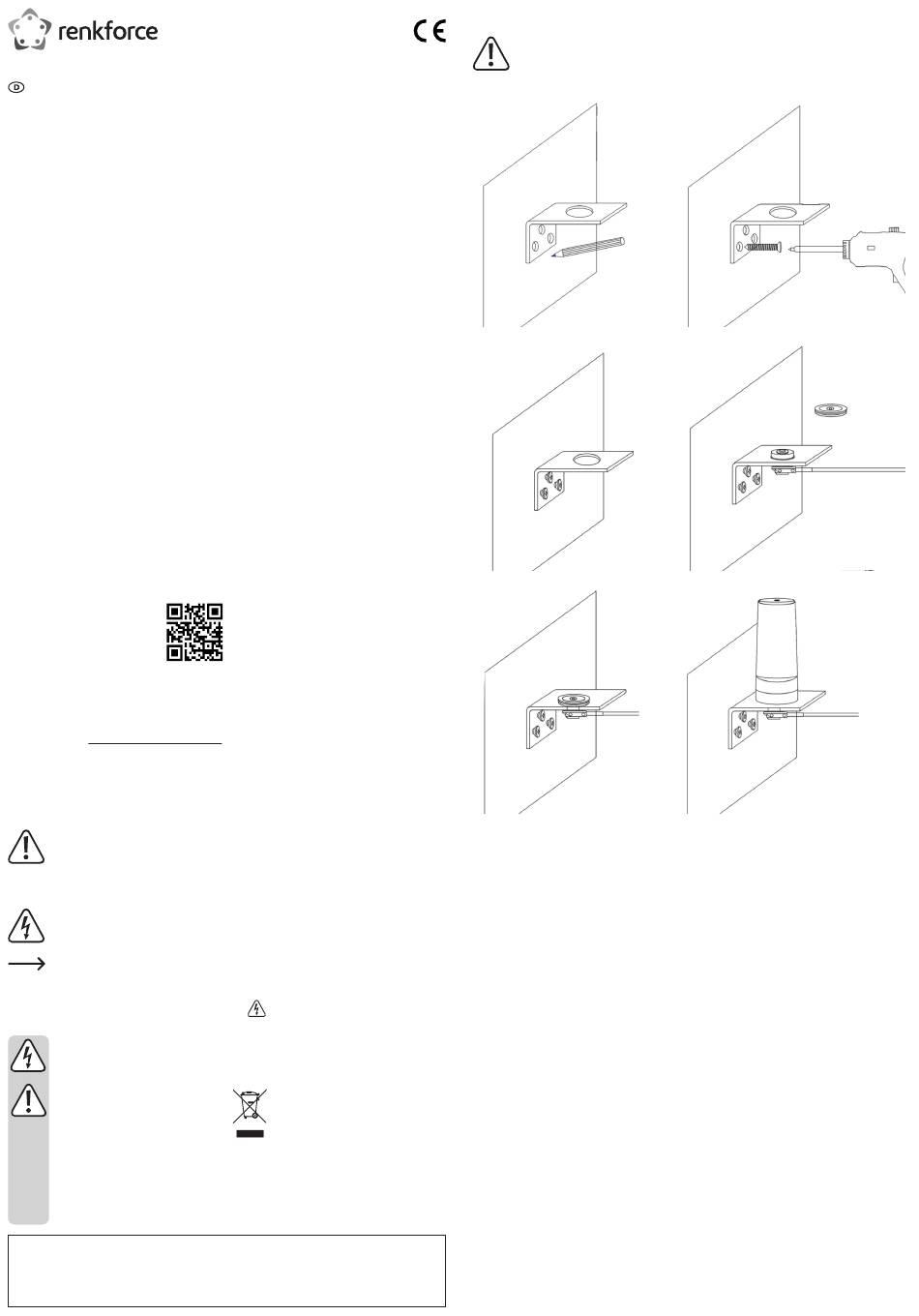

Montage
Sämtliche an Kabelverbindungen angeschlossenen Geräte oder Vorrichtungen soll-
ten sich in einem geschützten Bereich befinden, es sei denn, sie weisen einen für
die Verwendung im Freien geeigneten Eindringschutz auf.
1
3
5
Pflege und Reinigung
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lö-
sungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Technische Daten
Eingangsleistung .......................... max. 30 W
Schutzart ...................................... IP67
Frequenzbereich ........................... 698 – 2700 MHz
Antennengewinn ........................... 5,5 dBi
Impedanz ...................................... 50 Ω
VSWR ........................................... <2
Polarisierung ................................. Vertikal
Abstrahlung .................................. Omnidirektional
Werkstoff des Radoms ................. Polyurethan
Terminierung ................................. NMO 5M RG58 mit SMA-Steckverbinder
Haltevorrichtung ........................... NMO L-Halterung
Betriebsbedingungen .................... -40 bis +80 ºC, 10 – 90 % rF (nicht kondensierend)
Lagerbedingungen ........................ -40 bis +80 ºC, 25 – 60 % rF (nicht kondensierend)
Kabel ............................................ 5 m
Abmessungen ............................... 39,5 x 90 mm (Ø x H)
Gewicht ......................................... 0,4 kg
