Inhaltszusammenfassung für Motorline professional MC50SE

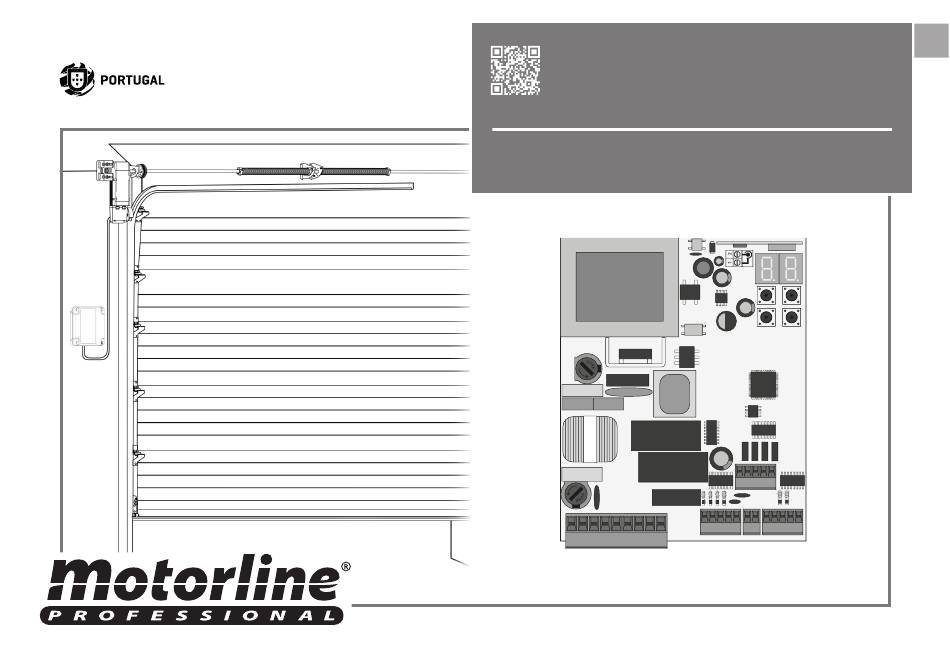

- Seite 1 MC50SE BENUTZER/INSTALLATEUR HANDBUCH v7.3 REV. 02/2021...
- Seite 2 00. INHALT INDEX 01. SICHERHEITSHINWEISE 07. KOMPONENTEN TEST SCHEMA FÜR TEST ZU BEFOLGENDE REGELN TESTEN DER EINGÄNGE 02. DIE STEUERUNG 08. FEHLERBEHEBUNG TECHNISCHE DATEN ANWEISUNG FÜR DIE ENDVERBRAUCHER UND SPEZIALISIERTEN TECHNIKER EMPFEHLUNGEN VOR DER PROGRAMMIERUNG 09. ANSCHLUSS SCHEMA 03. INSTALLATION ANSCHLUSS PLAN WICHTIGE SCHRITTE ZUR INSTALLATION HANDSENDER...
-
Seite 3: Sicherheitshinweise

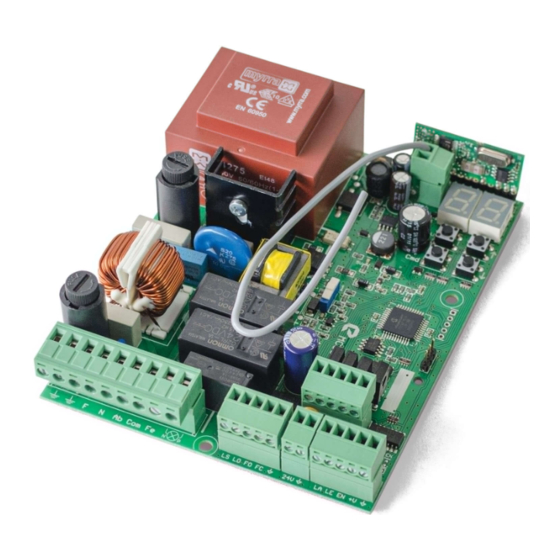

01. SICHERHEITSHINWEISE ZU BEFOLGENDE REGELN TECHNISCHE DATEN ACHTUNG: Die MC50SE ist eine einphasigen elektrischen Steuerung mit eingebauten System zur Kontrolle via Radio, entwickelt für die Automatisierung von Schiebetüren. Dieses Produkt wird in Übereinstimmung mit den Sicherheitsnormen der Europäischen Gemeinschaft (EC) zertifiziert. - Seite 4 02. DIE STEUERUNG 02. DIE STEUERUNG TECHNISCHE DATEN EMPFEHLUNGEN VOR DER PROGRAMMIERUNG 01 • Sicherheitsband LS • LED an wenn Taste Schliessen wurde betätigt 02 • Lichtschranken LO • LED an wenn Taste Öffnen wurde betätigt 03 • Encoder (wird nicht genutzt) F0 •...
-
Seite 5: Wichtige Schritte Zur Installation
03. INSTALLATION 03. INSTALLATION WICHTIGE SCHRITTE ZUR INSTALLATION HANDSENDER Im Installationsprozess wird davon ausgegangen, daß das Tor bereits die End Kurs Programmierung der Handsender für komplette Öffnung. Bleche installiert sind. Weitere Informationen finden Sie im Handbuch des Motors. • HANDSENDER PROGRAMMIEREN •... - Seite 6 03. INSTALLATION 03. INSTALLATION FUNKTIONEN MENU "P" FUNKTIONEN MENU "E" • Es kann nur mit elektrisch geschlossenen Tor in die Programmierung gelangt werden. • Es kann nur mit elektrisch geschlossenen Tor in die Programmierung gelangt werden. • Um in das Menü zu •...
-
Seite 7: Programmierung Automatischer Kurs
04. PROGRAMMIEREN "P" 04. PROGRAMMIEREN "P" PROGRAMMIERUNG AUTOMATISCHER KURS EINSTELLUNG ZEIT VERLANGSAMUNG Dieses Menü erlaubt die Programmierung der Arbeitszeit. Während der automatischen Programmierung führt der Motor die folgenden Verlangsamung in der Öffnung Verlangsamung in der Operationen durch: Schliessung Hiermit kann die Verlangsamungszeit in der Es ermöglicht die Definition 1º... -
Seite 8: Einstellung Kraft & Sensibilität
04. PROGRAMMIEREN "P" EINSTELLUNG KRAFT & SENSIBILITÄT Menü nicht zugänglich 04. PROGRAMMIEREN "P" PAUSEN ZEIT Wenn dice Steuerung die Werte Sesibilität sehr hat, kann ein Error LI angezeigt werden. Nach 4 versuchen wechselt der Error LI auf ER. Nun müssen 10 sek. Gewartet werden um den Automatismo erneut zu betätigen. Einstellung der Pausenzeit bei gesamten Schließung... - Seite 9 04. PROGRAMMIEREN "P" 04. PROGRAMMIEREN "P" PROGRAMMIERUNG DER LICHTSCHRANKEN STOP 00 (deaktiviert Lichtschranken) 00 (Lichtschranken in Schliessung) 01 (aktiviert Lichtschranken) 01 (Lichtschranken in Öffnung) Mit aktivierten Lichtschranken, und Dieses Menü kann nur geändert wenn jemand diese unterbrechen, werden, wenn das Menü HE aktiv 00 (deaktiviert STOP) kehrt das Tor in die Umkehrung, so ist.
-
Seite 10: Logik Der Funktion
04. PROGRAMMIEREN "P" 04. PROGRAMMIEREN "P" LOGIK DER FUNKTION BLINKLAMPE Blinkend Während der Dauerlicht Funktion Automatik Funktion Schritt für Funktion Privatbereich Modus Schritt Modus Modus Bewegung (Öffnen und Während des Betriebs 1º impuls - ÖFFNET 1º impuls - ÖFFNET Akzeptieren keine Befehle Schließen) während des Öffnens/ wandelt es die... -
Seite 11: Fernprogrammierung
04. PROGRAMMIEREN "P" 05. PROGRAMMIEREN "E" FERNPROGRAMMIERUNG HOMEN PRESENT 02 (Totmann in Schliessung) Die Totmann Funktion ist nur beim Schliessen. PGM fern OFF PGM fern ON 01 (aktivert homen present) Dieses Menu erlaubt das Aktivieren oder Der Motor funktioniert nur, wenn der Taster LS oder LO gedrückt wird. deaktivieren vom neuen Handsendern ohne 00 (deaktiviert homen present) direkten Zugang an der Steuerung, mit Verwendung... -
Seite 12: Soft Start
05. PROGRAMMIEREN "E" 05. PROGRAMMIEREN "E" SOFT START ZEIT DES DAUERLICHT 00 Funktion deaktiviert In diesem Menü können Sie die Zeit (von 1 bis 99 Minuten) festlegen, zu 01 Funktion aktiviert der die Innenbeleuchtung eingeschaltet bleibt, nachdem das Tor einen Dieses Menü... -
Seite 13: Geschwindigkeit Der Verlangsmung
05. PROGRAMMIEREN "E" FOLLOW ME MENÜ NICHT ZUGÄNGLICH. MENÜ NICHT ZUGÄNGLICH. 05. PROGRAMMIEREN "E" GESCHWINDIGKEIT DER VERLANGSMUNG 00 Funktion deaktiviert 01 Funktion aktiviert Dieses Menü erlaubt die Option Follow me zu aktivieren. Mit dieser Funktion aktiviert, immer dann wenn die Lichtschranke den Durchgang eines Nutzers/Hindernis erkennt, löst die Steuerung den Schließvorgang nach 3 Sekunden aus. -
Seite 14: Manöver Zähler
05. PROGRAMMIEREN "E" 05. PROGRAMMIEREN "E" MANÖVER ZÄHLER RESET – WERTE AB WERK Bei einem Reset, werden alle Werte auf Werkseinstellungen zurückgesetzt und alle Dieses Menü erlaubt das prüfen von vollständige Manöver, die durch die Steuerung ausgeführt gespeicherten Handsender werden gelöscht. Nur die gezählten Manöver bleiben immer wurden (mit vollständige Manöver wird Öffnen und Schließen gemeint). -
Seite 15: Anzeigen Des Display
05. PROGRAMMIEREN "E" 06. DISPLAY ANZEIGEN DES DISPLAY RGB AUSGANG MENU BESCHREIBUNG MENU BESCHREIBUNG Fim de curso de abertura Dauerlicht Blinklicht Umkehrung durch Kraft atuado (Wert ab Werk 01) Dieses Menü erlaubt die Funktionsweise der 4 Signale, Ausgang Fest oder Ausgang Blinkend, Endkurs des öffnen betätigtes Zellen blockiert zu wählen. -
Seite 16: Komponenten Test
07. KOMPONENTEN TEST 07. KOMPONENTEN TEST SCHEMA FÜR TEST HANDSENDER TESTS Um festzustellen welche Komponenten an einem Installierten Automatismus Probleme In der Position entspricht jeder Eingang der Handsender in Niederspannung, die Steuerung hat eine LED um den Zustand zu identifizieren. Die leuchtende LED zeigt an, dass der Eingang aufweisen, ist es manchmal notwendig Tests mit direktem Anschluss an eine 230V geschlossen ist, während die LED aus anzeigt, dass der Eingang offen ist. - Seite 17 08. FEHLERBEHEBUNG ANWEISUNG FÜR DIE ENDVERBRAUCHER UND SPEZIALISIERTEN TECHNIKER Anomalie Verfahren Verhalten Verfahren II Die Ursache des Problems Finden • Motor • Stellen Sie sicher, • Motor funktioniert • Konsultieren Sie einen 1 • Öffnen Sie die Steuerungsbox 3 • Schalten Sie den Motor ab ein Problem an der Steuerung.
-
Seite 18: Anschlussschema
09. ANSCHLUSS SCHEMA ANSCHLUSS PLAN Braun Schwarz Schwarz Weiß Blau Weiß Weiß Grün Gelb Grün Braun Blau Schwarz...
