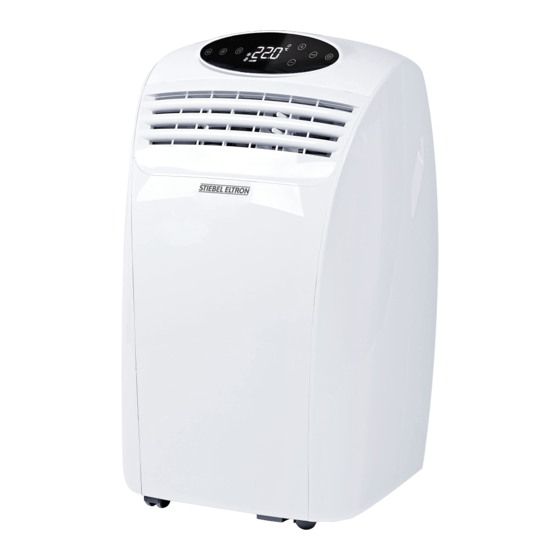

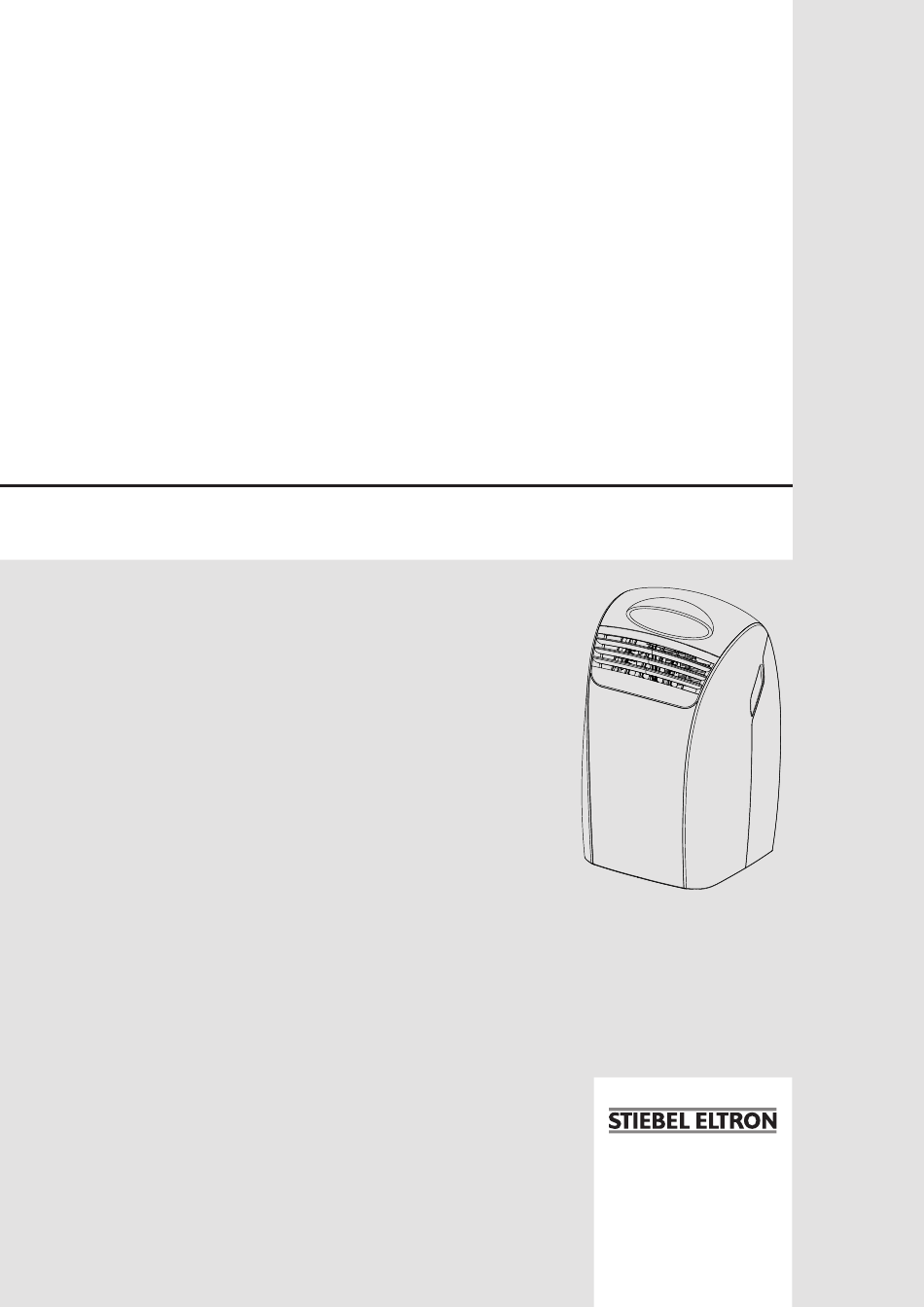

- Seite 1 BEDIENUNG UND INSTALLATION Lokales Raumklimagerät » ACP 26 S...
-
Seite 2: Inhaltsverzeichnis
Reinigung, Pflege und Wartung �������������������������� 12 Gehäuse reinigen ����������������������������������������������� 12 Räder reinigen �������������������������������������������������� 12 Luftfilter reinigen ����������������������������������������������� 12 Kondensatbehälter entleeren �������������������������������� 13 Batterien ersetzen ���������������������������������������������� 13 Kältekreis ��������������������������������������������������������� 13 Problembehebung ����������������������������������������� 14 Vermutete Störungen ������������������������������������������ 14 | ACP 26 S www.stiebel-eltron.com... -
Seite 3: Besondere Hinweise
Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. Andere Markierungen in dieser Dokumentation Hinweis Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet. f Lesen Sie die Hinweistexte sorgfältig durch. Symbol Bedeutung Sachschaden (Geräte-, Folge-, Umweltschaden) Geräteentsorgung www.stiebel-eltron.com ACP 26 S |... -
Seite 4: Leistungsdaten Nach Norm ������������������������������������ 4 8.3 Informationen Zu Servicearbeiten
Räumen mit Präzisionsgeräten oder Kunstwerken. Sachschaden Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten Legen Sie keine Gegenstände auf das Gerät. dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör. Führen Sie keine Änderungen oder Umbauten am Gerät durch. | ACP 26 S www.stiebel-eltron.com... -
Seite 5: Gerätebeschreibung
1 Umluft-Eintritt mit Filter (Sekundärluft Eintritt) 2 Fortluft mit Anschluss für Luftschlauch Beachten Sie alle nationalen und regionalen Vorschriften und Be- 3 Typenschild stimmungen zur Entsorgung. 4 Abluft 5 Kondensatablauf Prüfzeichen Siehe Typenschild am Gerät. www.stiebel-eltron.com ACP 26 S |... -
Seite 6: Betriebsarten ����������������������������������������������������� 6 9. Gerätebeschreibung
Falle einer Kältemittelleckage das In der Betriebsart Kühlen können Sie die Drehzahl des Umluftlüf- Kältemittel nicht an irgendeiner Stelle ansammeln kann ters automatisch regeln lassen (Blue Air, Auto). und dadurch ein zündfähiges Gemisch entstehen kann. | ACP 26 S www.stiebel-eltron.com... -
Seite 7: Mobile Aufstellung
Arbeitsplätzen, um einen störenden Luftstrom zu vermeiden. f Klappen Sie die Luftdüse zusammen. f Stecken Sie die Luftdüse in den Schlauch. f Stecken Sie den Schlauch auf den Anschluss „Fortluft“ an der Rückseite des Gerätes. ≥ 2 www.stiebel-eltron.com ACP 26 S |... -
Seite 8: Bedienfeld Am Gerät �������������������������������������������� 8 11.3 Wiederinbetriebnahme
Schließen Sie den Deckel des Batteriefaches. Einstellungen 1 Symbol „Nachtbetrieb“ Bevor Sie das Gerät zum ersten Mal einschalten 2 Symbol „Timer“ Beachten Sie folgende Hinweise: 3 Anzeige eingestellte „Raum-Soll-Temperatur“ oder „Timer“ 4 Symbol „Ecobetrieb“ 5 Symbol „Silentbetrieb“ | ACP 26 S www.stiebel-eltron.com... -
Seite 9: Fernbedienung ��������������������������������������������������� 9 12. Außerbetriebnahme
Betriebsarten Automatik (Auto), Kühlen (Cool), Entfeuchten (Dry), Umluft (Fan) und Turbobetrieb (Turbo), Ecobetrieb (eco) und Silentbetrieb 19 Taste „Ein/Standby“ 20 Anzeige der Betriebsart 21 Symbol „Übertragung“ erscheint auf bei Datenübertragung von der Fernbedienung zum Gerät www.stiebel-eltron.com ACP 26 S |... -
Seite 10: Temperatur Einstellen ����������������������������������������� 10 13.2 Schaltplan
- Die Raum-Soll-Temperatur kann nicht eingestellt werden. Die Tasten „Plus“ und „Minus“ sind deaktiviert. 5.11 Betriebsart Umluft f Drücken Sie so oft die Taste „Betriebsart“ bis das Symbol „Lüfter“ erscheint, um diese Betriebsart zu aktivieren. | ACP 26 S www.stiebel-eltron.com... -
Seite 11: Betriebsart Automatik
Mindestgeschwindigkeit geregelt, um Geräusche Gerät nach der programmierten Einschaltung aktiviert wird. zu minimieren. f Drücken Sie die Taste „Ein/Standby“. Ecobetrieb ausschalten f Drücken Sie die Taste „Betriebsart“, bis das Symbol „Ecobe- trieb“ in der Anzeige am Gerät erlischt. www.stiebel-eltron.com ACP 26 S |... -
Seite 12: Reinigung, Pflege Und Wartung
Verzögerungszeit (von 1 bis 12 Stunden) ein, nach deren Ablauf sich das Gerät ausschaltet (ab Bestätigung des Timers). Wenn Sie innerhalb von fünf Sekunden keine Taste drücken, endet das Einstellen des Timers automatisch ohne Änderung. | ACP 26 S www.stiebel-eltron.com... -
Seite 13: Kondensatbehälter Entleeren
Ablassen des Wassers geeignet ist. f Entfernen Sie den Stopfen aus dem Kondensatablauf, der sich unten an der Rückseite des Gerätes befindet. f Lassen Sie das Wasser vollständig herauslaufen. f Verschließen Sie den Kondensatablauf wieder mit dem Stopfen. www.stiebel-eltron.com ACP 26 S |... -
Seite 14: Problembehebung
Geräusch zu hören. und Ausschalten des Lüfters oder des Verdichters. Höhere Geräuschemission durch den Bei besonders niedrigen Umge- Fortluftlüfter bei niedriger Umge- bungstemperatur schaltet das Gerät bungstemperatur. die Drehzahl des Fortluftlüfters auto- matisch auf die höchste Stufe. | ACP 26 S www.stiebel-eltron.com... -
Seite 15: Diese Störungen Können Sie Selbst Beheben
Im Kühl-, Nacht- und Automatikbetrieb ist die mini- Die Raumtemperatur ist zu niedrig. Das Verhalten des Gerätes ist normal. male Lüfterstufe nicht wählbar. Nach dem Ausschalten läuft der Lüfter nach. Das Nachlaufen ist technisch bedingt. Das Verhalten des Gerätes ist normal. www.stiebel-eltron.com ACP 26 S |... -
Seite 16: Rufen Sie Den Fachhandwerker
Falls am Kühlgerät oder an irgendeinem, damit verbundenen Bau- teil, Arbeiten auszuführen sind, muss eine geeignete Brandschut- zausrüstung in greifbarer Nähe sein. Immer einen Feuerlöscher mit Trockenpulver oder mit CO in der Nähe des Nachfüllbereiches haben. | ACP 26 S www.stiebel-eltron.com... -
Seite 17: Sicherheit
überprüfen, dass die elektrischen Bauteile und Folgende Lecksuchverfahren sind für Systeme mit brennbarem unter Strom stehenden Verkabelungen während der Ladung, der Kältemittel geeignet. Instandsetzung oder dem Spülen nicht exponiert sind; überprüfen, dass die Erdung stets garantiert ist. www.stiebel-eltron.com ACP 26 S |... -
Seite 18: Kältemittel Absaugen Und Evakuieren
Wartung oder weil dieses außer Betrieb genommen wird, dann gefüllt wird. Nach dem Befüllen das System etikettieren (falls dies das gesamte Kältemittel sicher entfernen. noch nicht gemacht wurde). Größte Sorgfalt walten lassen, das Kühlsystem nicht zu überladen. Den Druck mit OFN testen, bevor | ACP 26 S www.stiebel-eltron.com... -
Seite 19: Zubehör
Mit dem Gerät werden geliefert: Querschnitt für den Luftstrom von mindestens 140 cm aufweisen. - Luftschlauch (flexibel) f Halten Sie die Aufstellbedingungen ein. - Luftdüse für die Luftführung durch Fensterspalt - Saugnapf - Bedienungs- und Installationsanleitung - Fernbedienung mit Batterien www.stiebel-eltron.com ACP 26 S |... -
Seite 20: Inbetriebnahme
13.1 Maße und Anschlüsse d45 Kondensatablauf g04 Fortluft g05 Abluft Wenn Sie den Luftschlauch von der Wanddurchführung abgenom- g23 Sekundärluft Eintritt (Umluft-Eintritt) men haben, verschließen Sie die Wanddurchführung mit dem mit- g24 Sekundärluft Austritt (Umluft-Austritt) gelieferten Deckel. | ACP 26 S www.stiebel-eltron.com... -
Seite 21: Schaltplan
Lüfter (Up Fan) CN6 Display Board Nulleiter N CN7 Raumthemperaturfühler (Ambient Sensor) Nulleiter N CN10 Lüfter (Up Fan) Phase L CN25 Lüfter (Down Fan) P10 Phase Compressor CN27 Motor CN4 Display Board Verbindung an CN6 Mainboard www.stiebel-eltron.com ACP 26 S |... -
Seite 22: Datentabelle
Erforderliche freie Mindestaufstellfäche m² Schallangaben Schallleistungspegel (nur innen) (EN 12102) (L dB(A) Schalldruckpegel hoch in 1 m Abstand dB(A) Dimensionen Höhe Breite Tiefe Durchmesser Luftschlauch Länge Luftschlauch Gewichte Gewicht Gewicht mit Verpackung Nenndaten nach EN14511 | ACP 26 S www.stiebel-eltron.com... -
Seite 23: Kundendienst Und Garantie
Feuer, Aufruhr oder ähnliche Ursachen. oder schreiben Sie uns: Über die vorstehend zugesagten Garantieleistungen hinausge- Stiebel Eltron GmbH & Co. KG hend kann der Endkunde nach dieser Garantie keine Ansprüche - Kundendienst - wegen mittelbarer Schäden oder Folgeschäden, die durch das Fürstenberger Straße 77, 37603 Holzminden... -
Seite 24: Umwelt Und Recycling
Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. | ACP 26 S www.stiebel-eltron.com... - Seite 25 NOTIZEN www.stiebel-eltron.com ACP 26 S |...
