Prueba y puesta en marcha

La puesta en marcha de la estufa debe ir precedida de una prueba que implica comprobar el funcionamiento de los siguientes
elementos:
• conexión al sistema de evacuación de humos;
• conexiones eléctricas;
• comprobar que todos los materiales para la construcción del conducto de humos, el humero, la chimenea, están en
conformidad con las normas y son adecuados para su uso.
La prueba es positiva sólo cuando se completan todas las fases de funcionamiento sin que se detecten anomalías.

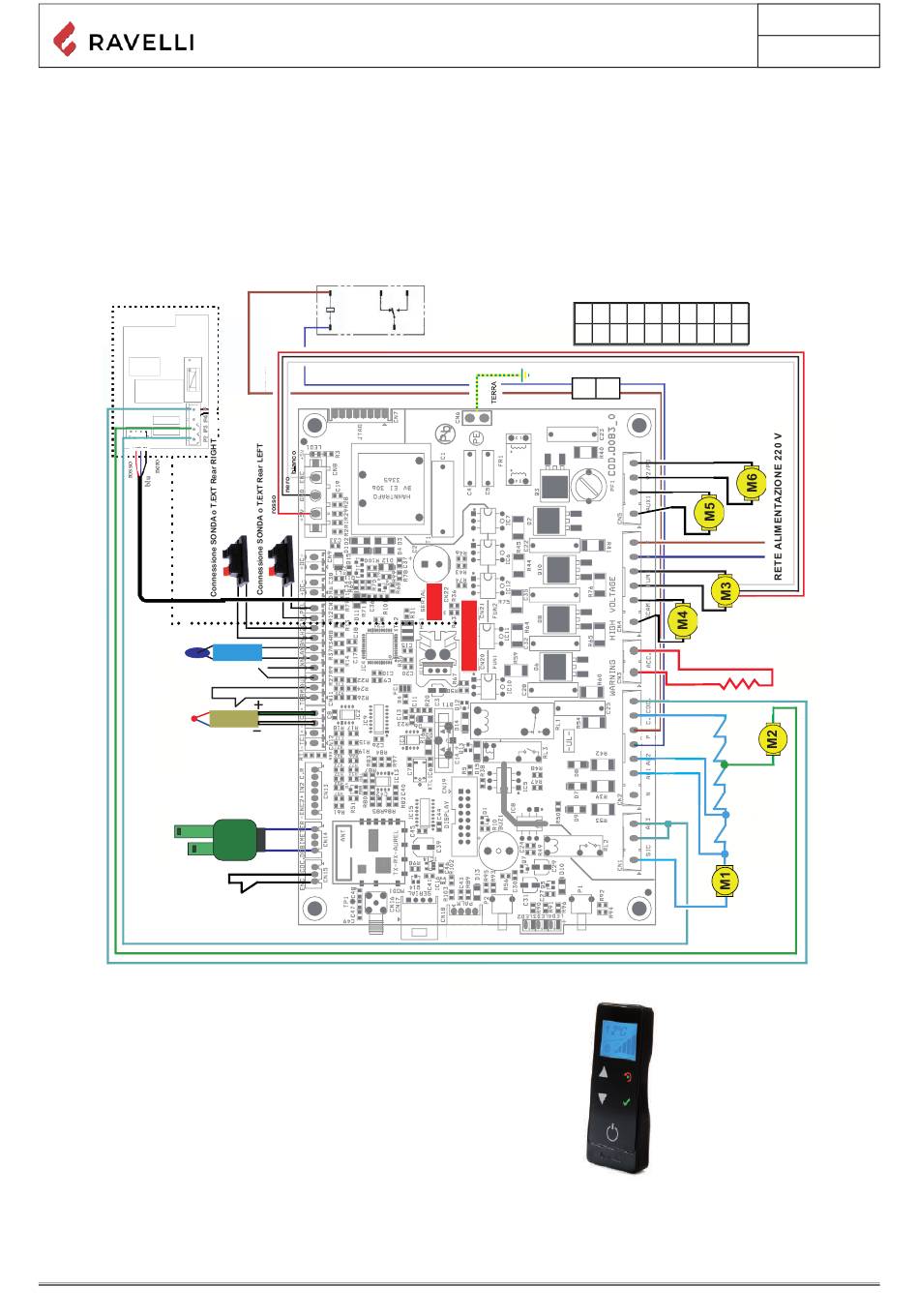

Esquema eléctrico Rc 120 Touch steel
Scheda OPZIONALE
per gestione
domotica
S3
S2
S1
Valores
LEGENDA:
T1 - Seguridad de los pellets
T2 - Cajón de cenizas de contacto
Sicurezze
T3 - Contacto con el depósito de
T1 - Contatto Sportello fuoco
pellets
T2 - Contatto cassetto cenere
T4 - Seguridad de los pellets
T3 - Contatto serbatoio pellet
T4 - Sicurezza pellet
T5- Interruptor de presión
T5 - Vaquostato
Motores
Motori
M1 - tornillo sin fin de motor
M1 - Motoriduttore coclea
M2 - Pulitore automatico
reductor
M3 - Estrattore fumi
M2 - Limpiador automático
M4 - Scambiatore (frontale per stufe
M3 - extractor de humo
con doppia canalizzazione)
M4 - Intercambiador de calor
frontal
M5 - Intercambiador derecho
Manual de uso y mantenimiento Rc-Rv 120 Touch steel
NC
G2
G4
verde
bianco
G1
G5
Resistencia
R1- Resistencia
Resistenza
R1 - Resistenza
Muestras
Sonde
S1 - sonda de humo (J)
S1 - Sonda fiamma (K)
S2 - termostato exterior S2 - Termostato esterno
S3 - Sonda ambiente (opt)
S3 - Sensor de habitación (opc)
Generico
G1 - Debimetro
General
G2 - Encoder lettura giri estrattore
G1 - Debímetro
G3 - Palmare "RADIO" Touch
G4 - Conta colpi pulitore automatico
G2 - Codificador de lectura de
G5 - Contatto gestione domotica
revoluciones de succión
G6 - Contatto accensione GAS -
G3 - Unidad de control manual
„RADIO" Touch
NO
COM
G6
Connessione OPZIONALE per
gestione domotica
NC NO C
G5 G5
G6 G6 G6
10 9 8 7 6 5 4 3 2 1
Fase
Neutro
R1
T1
T2
T3
T4
T5
G3
Rev.0 18/05/2020
Pag.30
