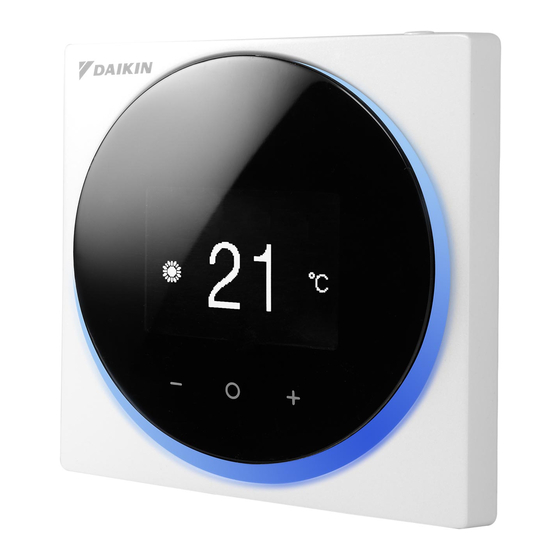

Daikin Madoka BRC1H519W7 Referenz Für Installateure Und Benutzer
Kabelgebundener fernregler
Vorschau ausblenden
Andere Handbücher für Madoka BRC1H519W7:
- Referenz für installateure und benutzer (44 Seiten) ,
- Referenz für installateure und benutzer (56 Seiten)
Verwandte Anleitungen für Daikin Madoka BRC1H519W7
Inhaltszusammenfassung für Daikin Madoka BRC1H519W7
- Seite 1 Referenz für Installateure und Benutzer Kabelgebundener Fernregler Madoka BRC1H519W7 BRC1H519K7 BRC1H519S7...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................Bedeutung der Warnhinweise und Symbole........................Kurz-Referenz für Installateure und Benutzer ....................... 2 Allgemeine Sicherheitsvorkehrungen Für den Installateur................................. Für den Benutzer ................................3 Besondere Sicherheitshinweise für Installateure Für den Benutzer 4 Fernbedienung: Überblick Schaltflächen................................... - Seite 3 Inhaltsverzeichnis 10.4.1 Vorsichtsmaßnahmen beim Schließen des Reglers ..................39 10.4.2 Regler schließen ............................. 40 10.5 Regler öffnen................................... 40 10.5.1 Vorsichtsmaßnahmen beim Öffnen des Reglers ................... 40 10.5.2 Den Regler öffnen............................40 11 Starten des Systems 11.1 Regler-Bestimmung ................................ 41 11.1.1 Einem Regler die Funktion als Slave zuweisen ....................
- Seite 4 Inhaltsverzeichnis 15.5.3 Benachrichtigungen............................106 15.5.4 Master/Slave-Status ............................106 15.5.5 Bildschirm ............................... 106 15.5.6 Statusanzeige..............................107 15.5.7 Datum und Uhrzeit ............................108 15.5.8 Info.................................. 108 15.5.9 Kopplungsinformation entfernen ........................108 15.5.10 Anwesenheitserkennung..........................108 15.5.11 AUS-Timer............................... 109 15.5.12 Energieverbrauch ............................109 15.5.13 Limitierung der Stromaufnahme........................110 15.5.14 Automatische Sollwert-Rückstellung ......................
-
Seite 5: Über Die Dokumentation
Referenz für Installateure und Benutzer: Erweiterte Installations- und Betriebsanleitung ▪ Konformitätserklärung: INFORMATION: Konformitätserklärung Hiermit erklärt.Daikin Europe N.V., dass der Funkgerätetyp BRC1H der Richtlinie 2014/53/EU entspricht. Die Konformitätserklärung im Original ist veröffentlicht auf den BRC1H Produktseiten. Die Original-Konformitätserklärung ist veröffentlicht auf den Produktseiten von BRC1H: ▪... -
Seite 6: Bedeutung Der Warnhinweise Und Symbole
Apple Store heruntergeladen und installiert werden. Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. -
Seite 7: Kurz-Referenz Für Installateure Und Benutzer
Über die Dokumentation 1.3 Kurz-Referenz für Installateure und Benutzer Kapitel Beschreibung Über die Dokumentation Dokumentationen für den Installateur und den Benutzer Allgemeine Sicherheitshinweise Vor der Installation zu lesende Sicherheitshinweise Besondere Sicherheitshinweise Vor der Installation vom Installateur zu lesende für Installateure Sicherheitshinweise Für den Benutzer Fernregler: Überblick... -
Seite 8: Allgemeine Sicherheitsvorkehrungen
WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Sämtliche bauseitigen Verkabelungen und Bauteile MÜSSEN von einem zugelassenen Elektriker installiert werden, und sie MÜSSEN den geltenden Vorschriften und... -
Seite 9: Für Den Benutzer
Allgemeine Sicherheitsvorkehrungen ▪ Ein Platz, an den Wasser gelangen könnte, oder der sich generell in einer feuchten Umgebung befindet. Wenn Sie NICHT sicher sind, wie die Einheit zu installieren und zu betreiben ist, wenden Sie sich an Ihren Händler. Nach Abschluss der Installation sollten Sie: ▪... -
Seite 10: Besondere Sicherheitshinweise Für Installateure
Besondere Sicherheitshinweise für Installateure 3 Besondere Sicherheitshinweise für Installateure Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften. ACHTUNG Niemals die Teile im Inneren des Reglers berühren. ACHTUNG Beim Schließen des Reglers darauf achten, dass die Kabel nicht eingeklemmt werden. ACHTUNG Bevor Sie das System starten, überprüfen Sie folgende Punkte: ▪... -
Seite 11: Für Den Benutzer
Für den Benutzer BRC1H519W+K+S7 Referenz für Installateure und Benutzer Kabelgebundener Fernregler Madoka 4P513689-1E – 2020.12... -
Seite 12: Fernbedienung: Überblick
Fernbedienung: Überblick 4 Fernbedienung: Überblick In diesem Kapitel Schaltflächen................................... Statussymbole..................................Statusanzeige..................................4.1 Schaltflächen EIN/AUS ▪ Bei AUS auf diese Schaltfläche drücken, um das System auf EIN zu schalten. ▪ Bei EIN auf diese Schaltfläche drücken, um das System auf AUS zu schalten. EINGABE/AKTIVIERUNG/EINSTELLUNG ▪... - Seite 13 Stromaufnahme des Systems begrenzt wird und dass es mit begrenzter Leistung läuft. Die Wortmarke Bluetooth® und entsprechende Logos sind eingetragene Markenzeichen der Bluetooth SIG, Inc., und die Benutzung dieser Marken durch Daikin Europe N.V. erfolgt gemäß Lizenzvereinbarung. Andere Markenzeichen und Markennamen sind die der jeweiligen Eigentümer. BRC1H519W+K+S7 Referenz für Installateure und Benutzer...
-
Seite 14: Statusanzeige
Fernbedienung: Überblick Symbol Beschreibung Ende der Limitierung der Stromaufnahme. Signalisiert, dass die Stromaufnahme des Systems nicht länger begrenzt wird und dass es nicht mehr mit begrenzter Leistung läuft. Rotation. Signalisiert, dass der Modus Rotation aktiviert ist. Rückstufung. Signalisiert, dass die Inneneinheit unter Rückstufungsbedingungen läuft. -
Seite 15: Betrieb
Betrieb 5 Betrieb In diesem Kapitel Einfache Verwendung................................5.1.1 Startbildschirm ............................... 5.1.2 Hauptmenü................................Betriebsmodus..................................5.2.1 Über die Betriebsmodi ............................5.2.2 Betriebsmodus festlegen ............................Sollwert ....................................5.3.1 Über den Sollwert ..............................5.3.2 Sollwert einstellen..............................Datum und Uhrzeit ................................. 5.4.1 Über Datum und Uhrzeit............................5.4.2 Datum und Uhrzeit einstellen.......................... -
Seite 16: Hauptmenü
Betrieb Bedingung Maßnahme Das System besteht NUR aus Ventilatorstufe wechseln Wärmerückgewinnungs- Ventilationseinheiten. INFORMATION ▪ Je nach Konfiguration wird auf dem Startbildschirm der Temperatur-Sollwert entweder numerisch in Form eines Zahlenwerts oder grafisch in Form eines Symbols angezeigt. Weitere Informationen dazu siehe unter "Über den Sollwert" [ 23]. -
Seite 17: Betriebsmodus
Betrieb INFORMATION ▪ Abhängig vom Typ der Inneneinheit, die Sie bedienen, werden mehr oder weniger Menüpunkte angezeigt. ▪ Im Hauptmenü signalisiert jedes Menü-Symbol den entsprechenden Status der aktuellen Einstellung oder den aktuellen Modus. Wenn Sie den Regler bedienen, kann das Menü, durch das Sie navigieren, anders aussehen als wie in dieser Anleitung abgebildet. -
Seite 18: Über Die Betriebsmodi
Betrieb Symbol Betriebsart Auto. In Auto-Modus schaltet die Inneneinheit automatisch um zwischen Heizen und Kühlen, je nach dem, was zum Erreichen des Sollwerts erforderlich ist. INFORMATION Abhängig vom Typ der Inneneinheit gibt es mehr oder weniger Betriebsmodi. 5.2.1 Über die Betriebsmodi INFORMATION Falls es sich bei der Inneneinheit um ein Modell nur für Kühlbetrieb handelt, kann sie nur auf Kühlen, Nur-Ventilatorbetrieb oder Entfeuchten gestellt werden. - Seite 19 Betrieb Betrieb Beschreibung Enteisung Um zu verhindern, dass aufgrund von Eisbildung an der Außeneinheit die Heizleistung sinkt, schaltet das System automatisch auf Enteisungsbetrieb. Während des Enteisungsbetriebs stellt der Ventilator der Inneneinheit den Betrieb ein und auf dem Startbildschirm wird folgendes Symbol angezeigt: Nach ungefähr 6 bis 8 Minuten nimmt das System wieder den normalen Betrieb auf.
- Seite 20 Betrieb INFORMATION Damit der Start glatt und reibungslos erfolgt, das System nicht ausschalten, während es arbeitet. Auto INFORMATION Bei Innengerät-Sollwert-Logik kann das System nicht im Auto-Betriebsmodus betrieben werden. Um den Auto-Betriebsmodus zu ermöglichen, gehen Sie zur Fernregler-Sollwert-Logik. Weitere Informationen finden Sie in der App Madoka Assistant und unter "Sollwert-Logik" [ 111].
- Seite 21 Betrieb Einzel-Sollwert Dual-Sollwert 24°C 26°C +1°C +1°C + C1 23°C + C1 25°C +1°C +1°C 24°C 22°C DIFF: 2°C 22°C -1°C -1°C + C1 + C1 21°C 21°C -1°C -1°C 20°C 20°C Das System heizt den Raum auf. Wenn Das System heizt den Raum auf. Wenn nach einer Weile die nach einer Weile die Raumlufttemperatur über C1 (23°C)
-
Seite 22: Betriebsmodus Festlegen
Betrieb Einzel-Sollwert Dual-Sollwert 24°C 26°C +1°C +1°C + C1 23°C + C1 25°C +1°C +1°C 24°C 22°C DIFF: 2°C 22°C -1°C -1°C + C1 + C1 21°C 21°C -1°C -1°C 20°C 20°C Das System heizt den Raum auf. Wenn Das System heizt den Raum auf. Wenn die Raumlufttemperatur über C2 (24°C) die Raumlufttemperatur über C2 (26°C) steigt, während der Wächter-Timer... -
Seite 23: Über Den Sollwert
Betrieb 5.3.1 Über den Sollwert Je nach Konfiguration wird auf dem Startbildschirm der Temperatur-Sollwert entweder numerisch in Form eines Zahlenwerts oder grafisch in Form eines Symbols angezeigt. INFORMATION Informationen darüber, wie Sie den Startbildschirm-Sollwert festlegen, finden Sie in der App Madoka Assistant. Siehe auch "Bildschirm" [ 106]. - Seite 24 Betrieb Sollwert-Bereich Wird der Standard-Sollwertbereich von (16°C~32°C) durch die Sollwertbereichs- Funktion (App-Funktion Madoka Assistant; siehe "Sollwert-Bereich" [ 115]) begrenzt, ist es nur möglich, das Maximum oder das Minimum der Sollwertbereichsgrenze zu erhöhen bzw. zu senken, um auf diese Weise den Sollwert zu erhöhen oder zu senken.
-
Seite 25: Sollwert Einstellen
Betrieb WENN DANN Der zentrale Regler oder der Zeitplan Der gesetzte Sollwert wird die neue setzt einen Sollwert, der sich außerhalb untere / obere Begrenzung des Bereichs des normalen Sollwertbereichs von von +3°C/–3°C, und der gesamte +3°C/–3°C befindet. Bereich wird entsprechend der neuen Begrenzung nach oben oder unten verschoben. -
Seite 26: Über Datum Und Uhrzeit
Betrieb 5.4.1 Über Datum und Uhrzeit Je nach Sommerzeit-Einstellung hat das Menü zu Datum und Uhrzeit folgende Sommerzeit-Indikatoren: Sommerzeit Winterzeit Weitere Informationen dazu finden Sie unter "Bauseitige Einstellungen Inneneinheit" [ 71] (Fernregler und Einstellungen) und "Datum und Uhrzeit" [ 108] (App-Einstellungen). 5.4.2 Datum und Uhrzeit einstellen 1 Zum Menü... - Seite 27 Betrieb Richtung Bildschirm Feste Position. Die Inneneinheit bläst die Luft aus und ist dabei in 1 von 5 festen Positionen. Schwenken. Die Inneneinheit bläst die Luft aus und wechselt dabei zwischen 5 Positionen. Auto. Die Inneneinheit wechselt die Luftstromrichtung je nach Bewegungen, die vom Bewegungssensor erspürt wird.
-
Seite 28: Ventilatordrehzahl
Betrieb 5.5.2 Ventilatordrehzahl Mit der Ventilatordrehzahl wird die Stärke regeregelt, mit der der Luftstrom aus der Inneneinheit kommt. Ventilator-Drehzahl Abhängig vom Typ der Inneneinheit können Sie wählen unter: Ventilatordrehzahl Bildschirm 2 Ventilatordrehzahlen 3 Ventilatordrehzahlen 5 Ventilatordrehzahlen Einige Inneneinheiten unterstützten außerdem die Funktion automatische Ventilatordrehzahl. -
Seite 29: Ventilation
Betrieb 3 Zum Bestätigen auf drücken. Ergebnis: Die Inneneinheit wechselt die Ventilatordrehzahl, und der Regler kehrt zur Anzeige des Startbildschirms zurück. 5.6 Ventilation INFORMATION Ventilationseinstellungen können Wärmerückgewinnungseinheiten vorgenommen werden. 5.6.1 Ventilationsmodus Die Wärmerückgewinnungs-Ventilator-Einheit bietet verschiedene Betriebsmodi. Symbol Ventilationsmodus Energierückgewinnungs-Ventilation. Die Außenluft wird erst durch einen Wärmetauscher geführt und dann in den Innenraum. -
Seite 30: Ventilationsstufe
Betrieb 3 Zum Aktivieren auf drücken. Ergebnis: Wärmerückgewinnungs-Ventilator-Einheit wechselt Betriebsmodus und der Regler kehrt zur Anzeige des Startbildschirms zurück. 5.6.2 Ventilationsstufe Die Ventilationsrate wird bestimmt durch die Ventilatordrehzahl während des Ventilationsbetriebs. Ventilationsstufe festlegen 1 Zum Menü für Ventilationsrate navigieren. 2 Mit die Ventilationsrate anpassen. -
Seite 31: Instandhaltung Und Wartung
Instandhaltung und Wartung 6 Instandhaltung und Wartung 6.1 Überblick: Wartung und Service Wenden Sie sich an Ihren Händler, wenn das System gewartet oder in Stand gesetzt werden muss. Wenn die Inneneinheit gewartet werden muss, zeigt der Regler das an, indem er auf dem Startbildschirm anzeigt. -
Seite 32: Fehlerdiagnose Und -Beseitigung
Fehlerdiagnose und -beseitigung 7 Fehlerdiagnose und -beseitigung In diesem Kapitel Überblick: Fehlerdiagnose und -beseitigung ......................... Erkennung von Kältemittel-Leckage............................7.2.1 Alarm für Kältemittel-Leckage stoppen ......................... 7.1 Überblick: Fehlerdiagnose und -beseitigung Wenden Sie sich an Ihren Händler, wenn beim System ein Fehler vorliegt. Bei einem Systemfehler zeigt der Regler auf dem Startbildschirm . -
Seite 33: Für Den Installateur
Für den Installateur BRC1H519W+K+S7 Referenz für Installateure und Benutzer Kabelgebundener Fernregler Madoka 4P513689-1E – 2020.12... -
Seite 34: Über Die Verpackung
Über die Verpackung 8 Über die Verpackung 8.1 Den Regler aus der Verpackung nehmen 1 Die Box öffnen. 2 Das Zubehör separieren. 1× 2× a Installations- und Betriebsanleitung b Holzschrauben + Wanddübel (Ø4,0×30) BRC1H519W+K+S7 Referenz für Installateure und Benutzer Kabelgebundener Fernregler Madoka 4P513689-1E –... -
Seite 35: Vorbereitung
Vorbereitung 9 Vorbereitung 9.1 Anforderungen an die Verkabelung Die gesamte Verkabelung muss die folgenden Anforderungen erfüllen: Kabelspezifikation Wert Ummanteltes Vinylkabel (2-adrig) Abschnitt 0,75~1,25 mm Maximale Länge 500 m 9.1.1 Die Verkabelung für die Installation vorbereiten 1 Die Kabelummantelung des Teiles des Kabels entfernen, der durch das Innere des Gehäuserückens (L) geführt werden muss - siehe Abbildung und Tabelle. -
Seite 36: Installation
Installation 10 Installation In diesem Kapitel 10.1 Übersicht: Installation ................................10.2 Regler anbringen ..................................10.2.1 Den Regler anbringen ............................10.2.2 Den Regler anbringen ............................10.3 Anschließen der elektrischen Leitungen ..........................10.3.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................10.3.2 Elektrische Verkabelung durchführen ........................10.4 Regler schließen.................................. -
Seite 37: Den Regler Anbringen
Installation INFORMATION Wenn Sie das Kabel von oben oder hinten zuführen, dann führen Sie das Kabel erst durch die Durchbruchöffnung, und erst danach bringen Sie den Gehäuserücken an der Wand an. 10.2.2 Den Regler anbringen 1 Die Holzschrauben und Dübel aus dem Zubehörbeutel herausnehmen. 2 Das hintere Gehäuseteil auf einer ebenen Oberfläche befestigen. -
Seite 38: Anschließen Der Elektrischen Leitungen
Installation 10.3 Anschließen der elektrischen Leitungen 10.3.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung WARNUNG Sämtliche bauseitigen Verkabelungen und Bauteile MÜSSEN von einem zugelassenen Elektriker installiert werden, und sie MÜSSEN den geltenden Vorschriften und Gesetzen entsprechen. -
Seite 39: Regler Schließen
Installation Kabel von hinten P1P2 Kabel von links P1P2 Kabel von unten P1P2 10.4 Regler schließen 10.4.1 Vorsichtsmaßnahmen beim Schließen des Reglers ACHTUNG Niemals die Teile im Inneren des Reglers berühren. ACHTUNG Beim Schließen des Reglers darauf achten, dass die Kabel nicht eingeklemmt werden. HINWEIS Darauf achten, dass das Vorderteil des Reglers ordnungsgemäß... -
Seite 40: Regler Schließen
Installation 10.4.2 Regler schließen 1 Das Vorderteil des Reglers in das Rückenteil mit einem Klicken einrasten lassen. 2 Wenn es am Platz der Installation staubfrei ist, ziehen Sie die Schutzfolie ab. 10.5 Regler öffnen 10.5.1 Vorsichtsmaßnahmen beim Öffnen des Reglers HINWEIS Die Platine des Reglers befindet sich im Vorderteil des Gehäuses. -
Seite 41: Starten Des Systems
Starten des Systems 11 Starten des Systems ACHTUNG Bevor Sie das System starten, überprüfen Sie folgende Punkte: ▪ Sowohl bei Inneneinheiten als auch bei der Außeneinheit ist die Verkabelung ordnungsgemäß durchgeführt. ▪ Die Schaltkasten-Abdeckungen von Außen-und Inneneinheiten sind geschlossen. Der Regler bezieht seinen Strom von der Inneneinheit. Sobald der Regler angeschlossen ist, geht er in Betrieb. -
Seite 42: Einem Regler Die Funktion Als Slave Zuweisen
Starten des Systems INFORMATION Wenn der Slave-Regler zwei Minuten nach dessen Designierung nicht den Startbildschirm anzeigt, den Strom abschalten und die Verkabelung prüfen. INFORMATION Nach Neu-Designierung eines Reglers muss beim System der Strom ausgeschaltet und dann wieder eingeschaltet werden. INFORMATION Slave-Regler unterstützen nicht alle Funktionen. -
Seite 43: Fernbedienung: Überblick
Fernbedienung: Überblick 12 Fernbedienung: Überblick In diesem Kapitel 12.1 Schaltflächen................................... 12.2 Statussymbole..................................12.3 Statusanzeige..................................12.3.1 Verhalten ................................12.1 Schaltflächen EIN/AUS ▪ Bei AUS auf diese Schaltfläche drücken, um das System auf EIN zu schalten. ▪ Bei EIN auf diese Schaltfläche drücken, um das System auf AUS zu schalten. EINGABE/AKTIVIERUNG/EINSTELLUNG ▪... - Seite 44 Stromaufnahme des Systems begrenzt wird und dass es mit begrenzter Leistung läuft. Die Wortmarke Bluetooth® und entsprechende Logos sind eingetragene Markenzeichen der Bluetooth SIG, Inc., und die Benutzung dieser Marken durch Daikin Europe N.V. erfolgt gemäß Lizenzvereinbarung. Andere Markenzeichen und Markennamen sind die der jeweiligen Eigentümer. BRC1H519W+K+S7 Referenz für Installateure und Benutzer...
-
Seite 45: Statusanzeige
Fernbedienung: Überblick Symbol Beschreibung Ende der Limitierung der Stromaufnahme. Signalisiert, dass die Stromaufnahme des Systems nicht länger begrenzt wird und dass es nicht mehr mit begrenzter Leistung läuft. Rotation. Signalisiert, dass der Modus Rotation aktiviert ist. Rückstufung. Signalisiert, dass die Inneneinheit unter Rückstufungsbedingungen läuft. - Seite 46 Fernbedienung: Überblick Betriebsstatus Verhalten der Statusanzeige 0 (Normal) 1 (Hotel- 2 (Hotel- Einstellung 1) Einstellung 2) Warnung EIN (Wenn die Hintergrundbeleuc htung schwach wird, schaltet sich die Statusanzeige AUS) Intensität der Statusanzeige festlegen Koppeln mit Blinken Blinken Blinken Inneneinheit INFORMATION Die bauseitige Einstellung R1-11 des Fernreglers ermöglicht, für die Statusanzeige einen Modus auszuwählen, der für Hotels geeignet ist.
-
Seite 47: Betrieb
Betrieb 13 Betrieb In diesem Kapitel 13.1 Einfache Verwendung................................13.1.1 Bildschirm-Hintergrundbeleuchtung ........................13.1.2 Startbildschirm ............................... 13.1.3 Informationsbildschirm............................13.1.4 Hauptmenü................................13.2 Betriebsmodus..................................13.2.1 Über die Betriebsmodi ............................13.2.2 Betriebsmodus festlegen ............................13.3 Sollwert ....................................13.3.1 Über den Sollwert ..............................13.3.2 Sollwert einstellen..............................13.4 Datum und Uhrzeit ................................. -
Seite 48: Startbildschirm
Betrieb 13.1.2 Startbildschirm Startbildschirm-Modus Je nach Konfiguration zeigt der Regler einen Standard- oder eine Detail- Startbildschirm. Während der Standard-Startbildschirm nur enige Informationen liefert, zeigt der Startbildschirm mit Detail-Anzeige alle möglichen Statussymbole und liefert entsprechende Informationen. Wenn keine Bedienung erfolgt, wechselt der Regler immer nach einer bestimmten Zeitspanne zurück zum Startbildschirm. -
Seite 49: Informationsbildschirm
Betrieb INFORMATION Der Regler ist mit einer Stromsparfunktion ausgestattet, die den Bildschirm dunkel schaltet, wenn beim Gerät eine Zeitlang keine Bedienung stattgefunden hat. Um den Bildschirm zu aktivieren, eine Taste drücken. 13.1.3 Informationsbildschirm Der Regler erfasst Betriebsinformationen auf einem Informationsbildschirm. Wenn es Informationen mitzuteilen gibt, wird auf dem Startbildschirm des Reglers oben links in der Ecke angezeigt. -
Seite 50: Hauptmenü
Betrieb 13.1.4 Hauptmenü Auf dem Startbildschirm drücken Sie auf , um das Hauptmenü aufzurufen. Mit wechseln Sie zwischen den Menüpunkten. Um in eines der Menüs zu gelangen, drücken Sie erneut auf Menü Beschreibung Betriebsmodus. Betriebsmodus festlegen. Datum und Uhrzeit. Datum und Uhrzeit einstellen. Luftstromrichtung. -
Seite 51: Betriebsmodus
Betrieb INFORMATION Es ist möglich, dass Menüpunkte gesperrt sind. Wenn das der Fall ist, werden sie im Menü als durchgestrichen angezeigt und sind mit einem Schlosssymbol gekennzeichnet. Funktionen können mit der App Madoka Assistant gesperrt werden. Weitere Informationen finden Sie in der App Madoka Assistant und unter "Funktionssperre" [ 117]. -
Seite 52: Über Die Betriebsmodi
Betrieb 13.2.1 Über die Betriebsmodi INFORMATION Falls es sich bei der Inneneinheit um ein Modell nur für Kühlbetrieb handelt, kann sie nur auf Kühlen, Nur-Ventilatorbetrieb oder Entfeuchten gestellt werden. INFORMATION Wenn Im Menü Betriebsart bestimmte Betriebsarten nicht zur Verfügung stehen, ist es zusätzlich möglich, dass sie gesperrt sind. - Seite 53 Betrieb Betrieb Beschreibung Enteisung Um zu verhindern, dass aufgrund von Eisbildung an der Außeneinheit die Heizleistung sinkt, schaltet das System automatisch auf Enteisungsbetrieb. Während des Enteisungsbetriebs stellt der Ventilator der Inneneinheit den Betrieb ein und auf dem Startbildschirm wird folgendes Symbol angezeigt: Nach ungefähr 6 bis 8 Minuten nimmt das System wieder den normalen Betrieb auf.
- Seite 54 Betrieb INFORMATION Damit der Start glatt und reibungslos erfolgt, das System nicht ausschalten, während es arbeitet. Auto INFORMATION Bei Innengerät-Sollwert-Logik kann das System nicht im Auto-Betriebsmodus betrieben werden. Um den Auto-Betriebsmodus zu ermöglichen, gehen Sie zur Fernregler-Sollwert-Logik. Weitere Informationen finden Sie in der App Madoka Assistant und unter "Sollwert-Logik" [ 111].
- Seite 55 Betrieb Einzel-Sollwert Dual-Sollwert 24°C 26°C +1°C +1°C + C1 23°C + C1 25°C +1°C +1°C 24°C 22°C DIFF: 2°C 22°C -1°C -1°C + C1 + C1 21°C 21°C -1°C -1°C 20°C 20°C Das System heizt den Raum auf. Wenn Das System heizt den Raum auf. Wenn nach einer Weile die nach einer Weile die Raumlufttemperatur über C1 (23°C)
-
Seite 56: Betriebsmodus Festlegen
Betrieb Einzel-Sollwert Dual-Sollwert 24°C 26°C +1°C +1°C + C1 23°C + C1 25°C +1°C +1°C 24°C 22°C DIFF: 2°C 22°C -1°C -1°C + C1 + C1 21°C 21°C -1°C -1°C 20°C 20°C Das System heizt den Raum auf. Wenn Das System heizt den Raum auf. Wenn die Raumlufttemperatur über C2 (24°C) die Raumlufttemperatur über C2 (26°C) steigt, während der Wächter-Timer... -
Seite 57: Über Den Sollwert
Betrieb 13.3.1 Über den Sollwert Je nach Konfiguration wird auf dem Startbildschirm der Temperatur-Sollwert entweder numerisch in Form eines Zahlenwerts oder grafisch in Form eines Symbols angezeigt. INFORMATION Informationen darüber, wie Sie den Startbildschirm-Sollwert festlegen, finden Sie in der App Madoka Assistant. Siehe auch "Bildschirm" [ 106]. - Seite 58 Betrieb Sollwert-Bereich Wird der Standard-Sollwertbereich von (16°C~32°C) durch die Sollwertbereichs- Funktion (App-Funktion Madoka Assistant; siehe "Sollwert-Bereich" [ 115]) begrenzt, ist es nur möglich, das Maximum oder das Minimum der Sollwertbereichsgrenze zu erhöhen bzw. zu senken, um auf diese Weise den Sollwert zu erhöhen oder zu senken.
-
Seite 59: Sollwert Einstellen
Betrieb WENN DANN Der zentrale Regler oder der Zeitplan Der gesetzte Sollwert wird die neue setzt einen Sollwert, der sich außerhalb untere / obere Begrenzung des Bereichs des normalen Sollwertbereichs von von +3°C/–3°C, und der gesamte +3°C/–3°C befindet. Bereich wird entsprechend der neuen Begrenzung nach oben oder unten verschoben. -
Seite 60: Über Datum Und Uhrzeit
Betrieb 13.4.1 Über Datum und Uhrzeit Je nach Sommerzeit-Einstellung hat das Menü zu Datum und Uhrzeit folgende Sommerzeit-Indikatoren: Sommerzeit Winterzeit Weitere Informationen dazu finden Sie unter "Bauseitige Einstellungen Inneneinheit" [ 71] (Fernregler und Einstellungen) und "Datum und Uhrzeit" [ 108] (App-Einstellungen). 13.4.2 Datum und Uhrzeit einstellen 1 Zum Menü... - Seite 61 Betrieb Richtung Bildschirm Feste Position. Die Inneneinheit bläst die Luft aus und ist dabei in 1 von 5 festen Positionen. Schwenken. Die Inneneinheit bläst die Luft aus und wechselt dabei zwischen 5 Positionen. Auto. Die Inneneinheit wechselt die Luftstromrichtung je nach Bewegungen, die vom Bewegungssensor erspürt wird.
-
Seite 62: Ventilatordrehzahl
Betrieb 13.5.2 Ventilatordrehzahl Mit der Ventilatordrehzahl wird die Stärke regeregelt, mit der der Luftstrom aus der Inneneinheit kommt. Ventilator-Drehzahl Abhängig vom Typ der Inneneinheit können Sie wählen unter: Ventilatordrehzahl Bildschirm 2 Ventilatordrehzahlen 3 Ventilatordrehzahlen 5 Ventilatordrehzahlen Einige Inneneinheiten unterstützten außerdem die Funktion automatische Ventilatordrehzahl. -
Seite 63: Ventilation
Betrieb 3 Zum Bestätigen auf drücken. Ergebnis: Die Inneneinheit wechselt die Ventilatordrehzahl, und der Regler kehrt zur Anzeige des Startbildschirms zurück. 13.6 Ventilation INFORMATION Ventilationseinstellungen können Wärmerückgewinnungseinheiten vorgenommen werden. 13.6.1 Ventilationsmodus Die Wärmerückgewinnungs-Ventilator-Einheit bietet verschiedene Betriebsmodi. Symbol Ventilationsmodus Energierückgewinnungs-Ventilation. Die Außenluft wird erst durch einen Wärmetauscher geführt und dann in den Innenraum. -
Seite 64: Ventilationsstufe
Betrieb 3 Zum Aktivieren auf drücken. Ergebnis: Wärmerückgewinnungs-Ventilator-Einheit wechselt Betriebsmodus und der Regler kehrt zur Anzeige des Startbildschirms zurück. 13.6.2 Ventilationsstufe Die Ventilationsrate wird bestimmt durch die Ventilatordrehzahl während des Ventilationsbetriebs. Ventilationsstufe festlegen 1 Zum Menü für Ventilationsrate navigieren. 2 Mit die Ventilationsrate anpassen. -
Seite 65: Erweiterte-Funktion
Erweiterte-Funktion 14 Erweiterte-Funktion In diesem Kapitel 14.1 Installateur-Menü ................................... 14.1.1 Über das Installateur-Menü........................... 14.1.2 Bildschirmeinstellungen............................14.1.3 Einstellungen für Statusanzeige..........................14.1.4 Bauseitige Einstellungen ............................14.1.5 Sonstige Einstellungen ............................14.2 Software-Update ..................................14.2.1 Über Software-Updates ............................14.2.2 Software-Update per App ............................14.2.3 Software-Update per Update-Dienstprogramm .................... -
Seite 66: Bildschirmeinstellungen
Erweiterte-Funktion Installateur-Menü aufrufen Voraussetzung: Der Regler zeigt den Startbildschirm. gedrückt halten, bis der Informations-Bildschirm angezeigt wird: INFORMATION ▪ Je nach Betriebsstatus werden auf den Informations-Bildschirm unterschiedliche Symbole angezeigt. Der Regler kann mehr oder weniger Symbole anzeigen als hier dargestellt. ▪ Der Informationsbildschirm zeigt immer die jüngste installierte Softwareversion, unabhängig vom Betriebsstatus. -
Seite 67: Einstellungen Für Statusanzeige
Erweiterte-Funktion 2 Mit den Bildschirmkontrast anpassen. 3 Zum Bestätigen auf drücken. Ergebnis: Der Kontrast des Bildschirms wird angepasst, und der Regler kehrt zur Anzeige des Installateur-Menüs zurück. 14.1.3 Einstellungen für Statusanzeige Intensität der Statusanzeige festlegen Voraussetzung: Sie befinden sich im Installateur-Menü. 1 Zum Menü... -
Seite 68: Einstellvorgang
Erweiterte-Funktion Der Einstellvorgang ist in beiden Fällen identisch. Instruktionen dazu finden Sie unter "Einstellvorgang" [ 68]. Einstellvorgang Bauseitige Einstellungen bestehen aus folgenden Bestandteilen: Modi ("Mode"), Einheiten ("Unit"), Einstellungen ("SW") und Werte für diese Einstellungen. Die Menüs für bauseitige Einstellungen haben zwei Stufen. Auf der ersten Stufe bestimmen Sie Modi und Einheiten, und auf der zweiten Stufe legen Sie die Einstellungen und Werte fest. -
Seite 69: Navigation
Erweiterte-Funktion Stufe Beschreibung Zweite Stufe Einstellung (SW) Eine Einstellung besteht aus einem Parameter, dessen Wert festgelegt werden kann. Das sind die Einstellungen, die Sie durchführen. In den Tabellen für bauseitige Einstellungen finden Sie in der Spalte "SW" verfügbare Einstell-Nummern. Wert Ein Wert ist einer aus einer Reihe fester Werte, unter denen Sie den Wert auswählen können, der für die Einstellung gelten soll. - Seite 70 Erweiterte-Funktion 3 Mit ändern Sie den Wert des Bestandteils der bauseitigen Einstellung. 4 Auf drücken, um den Wert zu bestätigen. 5 Auf der ersten Stufe wählen Sie , um zur zweiten Stufe zu gelangen. 6 Auf der zweiten Stufe gehen Sie zum Navigieren und Auswählen genauso vor wie auf Stufe eins.
- Seite 71 Erweiterte-Funktion Bauseitige Einstellungen Inneneinheit Je nach dem, ob Sie Einstellungen für einzelne Inneneinheiten durchführen oder für eine Gruppe von Inneneinheiten, erfolgt der Einstellvorgang unterschiedlich. Einzelne Inneneinheiten ▪ Bestimmen Sie den Modus, indem Sie die entsprechende Mode-Nummer (Nummer in Klammern) angeben. ▪...
- Seite 72 Erweiterte-Funktion Anwendbar bei Codes 02-06. Code 05 und 06 werden in der Tabelle nicht aufgeführt. Weiterer Einzelheiten dazu finden Sie im Wartungshandbuch. INFORMATION ▪ Wird an die Inneinheit optionales Zubehör angeschlossen, sind eventuell einige bauseitige Einstellungen zu ändern. Weitere Informationen dazu finden Sie in der Installationsanleitung zum optionalen Zubehör.
-
Seite 73: Hintergrundbeleuchtung
Erweiterte-Funktion Bauseitige Einstellungen Fernregler Mode SW Beschreibung Wert Standardwert Anpassung des Regler- 0: –3,0°C, 1: –2,5°C, Thermistors (Kühlen) 2: –2,0°C, 3: –1,5°C, 4: –1,0°C, 5: –0,5°C, 6: ±0°C, 7: +0,5°C, 8: +1,0°C, 9: +1,5°C, 10: +2,0°C, 11: +2,5°C, 12: +3,0°C Anpassung des Regler- 0: –3,0°C, 1: –2,5°C, Thermistors (Heizen) -
Seite 74: Sonstige Einstellungen
Erweiterte-Funktion Mode SW Beschreibung Wert Standardwert Drucktasten-Anzeige (auf 0: Keine Bildschirm) 1: Klein 2: Mittel 3: Groß Sollwert auf Startbildschirm 1: Numerisch 2: Symbolisch INFORMATION Die bauseitige Einstellung R1-11 des Fernreglers ermöglicht, für die Statusanzeige einen Modus auszuwählen, der für Hotels geeignet ist. 14.1.5 Sonstige Einstellungen Gruppenadresse Über Gruppenadressierung... - Seite 75 Erweiterte-Funktion 5 Bevor Sie die Adresse bestätigen, darauf achten, dass ausgewählt ist. 6 Die Adresse bestätigen. Ergebnis: Sie haben einer Gruppe von Inneneinheiten eine Adresse zugewiesen. Einer einzelnen Inneneinheit eine Adresse zuweisen Voraussetzung: Sie befinden sich im Installateur-Menü. 1 Zum Menü zum Einstellen von Adressen navigieren. 2 Die Option Group(Unit) auswählen.
-
Seite 76: Inneneinheiten
Erweiterte-Funktion 7 Die Adresse bestätigen. Ergebnis: Sie haben einer einzelnen Inneneinheit eine Adresse zugewiesen. Eine Adresse entfernen 1 Zur Adresse navigieren, die entfernt werden soll. 2 ' ' zu ' ' ändern. 3 Die Auswahl bestätigen. Ergebnis: Die Adresse wird entfernt. AirNet-Adresse Über Airnet-Adresse Um das System mit dem Überwachungs- und Diagnosesystem AirNet zu verbinden,... - Seite 77 Erweiterte-Funktion 3 Bestimmen Sie die Inneneinheit, für die Sie eine Adresse festlegen wollen. 4 Die Auswahl bestätigen. 5 Die Adresse festlegen. 6 Bevor Sie die Adresse bestätigen, darauf achten, dass ausgewählt ist. 7 Die Adresse bestätigen. Ergebnis: Sie haben der Inneneinheit eine AirNet-Adresse zugewiesen. Einer Außeneinheit eine AirNet-Adresse zuweisen Voraussetzung: Sie befinden sich im Installateur-Menü.
- Seite 78 Erweiterte-Funktion 4 Die Auswahl bestätigen. 5 Die Adresse festlegen. 6 Bevor Sie die Adresse bestätigen, darauf achten, dass ausgewählt ist. 7 Die Adresse bestätigen. Ergebnis: Sie haben der Außeneinheit eine AirNet-Adresse zugewiesen. Eine Adresse entfernen 1 Zur Adresse navigieren, die entfernt werden soll. 2 ' ' zu ' ' ändern.
- Seite 79 Erweiterte-Funktion Steuerungslogik integrieren, kann das System auf eine Schlüsselkarte reagieren, wenn diese in einen Kartenleser eingeführt oder entfernt wird, und/oder auf das Öffnen und Schließen von Fenstern. INFORMATION Um diese Funktion zu benutzen, muss der Adapter für digitale Eingabe BRP7A5* Teil des Systems sein.
- Seite 80 Erweiterte-Funktion Parameter Beschreibung Mögliche Werte Standardwert B2 Reset-Timer Der Timer, der startet, 0-20 Stunden "20 Stunden" sobald der Verzögerungs- Timer abgelaufen ist. Wenn dieser Timer abgelaufen ist, wechselt der vorige Status (das ist der normale Sollwert) zum Status "Einstellung Standard-Reset". Reset EIN/AUS Ein/Aus-Status von "EIN", "AUS", "--"...
- Seite 81 Erweiterte-Funktion Fensterkontakt B1 Zugangskartenkontakt B2 Zeit Maßnahme Kontakt offen (Fenster Kontakt geschlossen — Betrieb der Einheit wird offen) (Zugangskarte erzwungen ausgeschaltet: EINGEFÜHRT) ▪ Verzögerungs-Timer und Reset-Timer haben keine Funktionalität. ▪ Keine Rückstufungs- Funktionalität. ▪ Es ist nicht möglich, mit der EIN/AUS-Taste des Reglers die Einheit ein-/ auszuschalten.
- Seite 82 Erweiterte-Funktion INFORMATION ▪ Der "vorige Status" kann der Ein/Aus-Status sein, Betriebsmodus, Kühlen-Sollwert und Heizen-Sollwert. ▪ Wenn die Kontakte benutzt werden, können jederzeit die Ventilatordrehzahl und die Sollwerte für Rückstufung Kühlen und Heizen geändert werden, ohne dass Änderungen verloren gehen. ▪ Die Einstellung für Ventilatordrehzahl wird unabhängig von den zwei Hauptbetriebsarten (Heizen...
- Seite 83 Erweiterte-Funktion Beispiel 2 1 Sie öffnen das Fenster. Ergebnis: Die Einheit stoppt sofort ihren Betrieb. Es ist nicht möglich, die Einheit mit der EIN/AUS-Taste ein- oder auszuschalten, die Rückstufungs- Funktionalität arbeitet nicht und der Verzögerungs-Timer beginnt nicht zu zählen. 2 Sie entfernen die Zugangskarte. Ergebnis: Der Verzögerungs-Timer beginnt zu zählen.
- Seite 84 Erweiterte-Funktion Ergebnis: Die Ventilator der Inneneinheit mit der ausgewählten Inneneinheit- Nummer nimmt den Betrieb auf. Master-Funktion Kühlen/Heizen Über Master und Slave bei Kühlen/Heizen A Wärmepumpensystem B Wärmerückgewinnungssystem a Außeneinheit b Inneneinheit c Fernbedienung d BS-Einheit Wenn an eine Außeneinheit mehrere Inneneinheiten angeschlossen sind, muss eine dieser Inneneinheiten (oder bei Gruppenregelung eine Gruppe von Inneneinheiten) als Master für Kühlen / Heizen festgelegt werden.
- Seite 85 Erweiterte-Funktion Statussymbol Die Master-Funktion für Kühlen/Heizen wird durch das folgende Statussymbol angezeigt: Das Verhalten dieses Statussymbols entspricht den Angaben in der folgenden Tabelle: Wenn auf dem Regler angezeigt wird … dann … … KEIN Statussymbol … Die Inneneinheit, die mit diesem Regler verbunden ist, ist Master- Inneneinheit für Kühlen/Heizen.
- Seite 86 Erweiterte-Funktion 1 Zum Betriebsart-Menü navigieren. 2 Die Betriebsart entweder auf Kühlen oder Heizen stellen. Ergebnis: Jetzt ist die Inneneinheit als Master für Kühlen/Heizen festgelegt (auf dem Regler ist das Symbol "Umschaltung unter zentraler Steuerung" erloschen). Ergebnis: Auf allen Reglern der Slave-Inneneinheiten wird das Symbol "Umschaltung unter zentraler Steuerung"...
-
Seite 87: Software-Update
Erweiterte-Funktion 2 Informationen ablesen. 3 Auf drücken, um zur nächsten Seite zu gehen. 14.2 Software-Update 14.2.1 Über Software-Updates Es wird empfohlen, dass im Fernregler die jüngste Softwareversion installiert ist. Es gibt zwei Möglichkeiten, ein Software-Update durchzuführen. Software-Update Instruktionen App Madoka Assistant "Software-Update per App" [ 87]... - Seite 88 Erweiterte-Funktion INFORMATION Wenn Sie Ihr Gerät zum ersten Mal mit dem Fernregler verbinden, vollziehen App und Benutzerschnittstelle einen numerischen Abgleich. Um den Regler erfolgreich mit der App zu verbinden, folgen Sie dem angegebenen Verfahren. Jedes Mal, wenn zwischen Mobilgerät und Regler erfolgreich eine Verbindung hergestellt worden ist, speichert der Regler automatisch Informationen über das Mobilgerät, damit künftige erneute Verbindungen mit diesem Mobilgerät leichter hergestellt werden können.
- Seite 89 Erweiterte-Funktion 4 Mit aktivieren Sie und sorgen dafür, dass der Regler ein Bluetooth-Signal sendet. Ergebnis: Numerischer Abgleich 5 Auf dem Startbildschirm der App Madoka Assistant auf die Kachel des Reglers tippen, dessen Software Sie updaten wollen. Ergebnis: Wenn Sie zum ersten Mal die Bluetooth-Verbindung herstellen oder wenn die Kopplungsinformationen gelöscht worden sind, sendet das Betriebssystem Ihres Mobilgeräts eine Kopplungsanfrage zusammen mit einer Ziffernfolge.
-
Seite 90: Software-Update Per Update-Dienstprogramm
Erweiterte-Funktion Kopplungsinformation entfernen 1 Auf dem Startbildschirm drücken Sie auf , um ins Hauptmenü zu gelangen. 2 Mit zum Bluetooth-Menü navigieren. 3 Auf drücken, um ins Menü zu gelangen. 4 Auf drücken, um die Kopplungsinformationen aus dem Fernregler zu löschen. Ergebnis: 14.2.3 Software-Update per Update-Dienstprogramm So aktualisieren Sie die Software mit dem Updater... - Seite 91 Erweiterte-Funktion a PC mit Updater b USB-Kabel c Platine des Reglers d Zur Inneneinheit 3 Die Inneneinheit auf EIN schalten. 4 Updater öffnen. 5 In Updater zu "Update procedure" (Update-Verfahren) gehen. 6 Die Modell-Bezeichnung des Reglers eintippen. 7 Das gewünschte Update-Verfahren auswählen. 8 Die Hinweise auf dem Bildschirm befolgen.
-
Seite 92: Über Die App
Über die App 15 Über die App Die App Madoka Assistant ist ein Begleiter des BRC1H-Fernreglers. Während Sie am Fernregler nur grundlegende Operationen und eine Basis-Konfiguration durchführen können, bietet die App Funktionen für erweiterte Bedienung und Konfiguration. In diesem Kapitel 15.1 Überblick über Bedienung und Konfiguration ........................ -
Seite 93: Überblick Über Bedienung Und Konfiguration
Über die App 15.5.42 Aktive Luftstromzirkulation............................ 126 15.5.43 Einstellungen migrieren ............................126 15.5.44 Adresse des überwachten Raums.......................... 127 15.5.45 Alarm-Test Kältemittel-Leckage..........................127 15.1 Überblick über Bedienung und Konfiguration Die App sucht ständig nach BRC1H-Reglern, um sich mit ihnen zu verbinden. Im Startmenü... -
Seite 94: Eine Bluetooth-Verbindung Einrichten
Über die App 15.2.3 Eine Bluetooth-Verbindung einrichten Voraussetzung: Sie haben ein Mobilgerät, auf dem die App Madoka Assistant installiert ist und ausgeführt wird. Voraussetzung: Beim Mobilgerät ist Bluetooth auf EIN geschaltet. Voraussetzung: Sie befinden sich in unmittelbarer Nähe des Fernreglers. 1 Auf dem Startbildschirm drücken Sie auf , um ins Hauptmenü... - Seite 95 Über die App Fernregler-Modus: "Normal" Voraussetzung: Sie haben ein Mobilgerät, auf dem die App Madoka Assistant installiert ist und ausgeführt wird. Voraussetzung: Beim Mobilgerät ist Bluetooth auf EIN geschaltet. Voraussetzung: Sie befinden sich in unmittelbarer Nähe des Fernreglers. 1 Auf dem Startbildschirm drücken Sie auf , um das Hauptmenü...
-
Seite 96: Auf Dem Informations-Bildschirm
Über die App Fernregler-Modi: "Nur Alarm" und "Supervisor" Voraussetzung: Sie haben ein Mobilgerät, auf dem die App Madoka Assistant installiert ist und ausgeführt wird. Voraussetzung: Beim Mobilgerät ist Bluetooth auf EIN geschaltet. Voraussetzung: Sie befinden sich in unmittelbarer Nähe des Fernreglers. 1 Auf dem Startbildschirm auf drücken und gedrückt halten, bis der Informations-Bildschirm erscheint. -
Seite 97: Eine Bluetooth-Verbindung Beenden
Über die App 7 In der App geben Sie den Befehl zum Akzeptieren der Kopplungsanfrage. 8 Beim Regler auf drücken, um die Ziffernfolge zu bestätigen. Ergebnis: Der Regler und das Mobilgerät sind jetzt per Bluetooth miteinander verbunden. 15.2.4 Eine Bluetooth-Verbindung beenden 1 Auf dem Startbildschirm drücken Sie auf , um ins Hauptmenü... -
Seite 98: Kopplungsinformation Entfernen
Über die App 4 Auf drücken, damit der Fernregler kein Bluetooth-Signal mehr sendet. Ergebnis: Fernregler-Modi: "Nur Alarm" und "Supervisor" 1 Auf dem Startbildschirm auf drücken und gedrückt halten, bis der Informations-Bildschirm erscheint. 2 Auf dem Informations-Bildschirm gleichzeitig gedrückt halten, bis Sie ins Installateur-Menü... - Seite 99 Über die App 2 Mit zum Bluetooth-Menü navigieren. 3 Auf drücken, um ins Menü zu gelangen. 4 Auf drücken, um die Kopplungsinformationen aus dem Fernregler zu löschen. Ergebnis: Fernregler-Modus: "Normal" 1 Auf dem Startbildschirm drücken Sie auf , um ins Hauptmenü zu gelangen. 2 Mit zum Bluetooth-Menü...
-
Seite 100: Zugriffserlaubnisstufen Des Benutzers
Über die App Fernregler-Modi: "Nur Alarm" und "Supervisor" 1 Auf dem Startbildschirm auf drücken und gedrückt halten, bis der Informations-Bildschirm erscheint. 2 Auf dem Informations-Bildschirm gleichzeitig gedrückt halten, bis Sie ins Installateur-Menü gelangen. 3 Mit zum Bluetooth-Menü navigieren. 4 Auf drücken, um ins Menü... -
Seite 101: Modus Basic
Über die App 15.3.2 Modus Basic Erlaubt dem Benutzer, auf alle Grundeinstellungen zuzugreifen. Dieser Modus wir für normale Endbenutzer empfohlen. Wenn Sie die App erstmals installieren, wird dieser Modus standardmäßig eingestellt. Wenn Sie die Modi ändern wollen, finden Sie Informationen dazu unter "Modus Erweitert" ... -
Seite 102: Installateur-Modus Deaktivieren
Über die App 2 Auf "Info" tippen. 3 Fünf Mal auf "Version" tippen. Ergebnis: Sie befinden sich im Menü Installateur-Modus. Ergebnis: Der Installateur-Modus wird automatisch aktiviert. INFORMATION ▪ Um mit der App im Installateur-Modus fortzufahren, auf die Eingabetaste drücken. ▪ Wie lange der Installateur-Modus in Kraft ist, ist abhängig von Installateur- Modus-Einstellungen. -
Seite 103: Demo-Modus
Über die App 15.4 Demo-Modus 15.4.1 Über den Demo-Modus Es ist möglich, die Demo-Version der App zu starten. Dann können Sie in einer sicheren Umgebung ausprobieren, was Sie mit den Bedienungs- und Konfigurationsfunktionen tun können. 15.4.2 Den Demo-Modus starten Voraussetzung: Sie befinden sich nicht im Demo-Modus. 1 Zum Hauptmenü... -
Seite 104: Allgemein
Über die App Kategorie Regler Betrieb Den Betrieb der Einheit auf EIN/AUS schalten Temperatursensor-Daten auslesen Den Betriebsmodus wechseln Den Sollwert ändern Die Ventilatordrehzahl ändern Den Ventilationsmodus ändern Die Ventilatorstufe wechseln Die Luftstromrichtung ändern Siehe Informationen Konfiguration und erweiterter Betrieb Einstellungen vornehmen an Regler und Inneneinheiten: Allgemein ▪... - Seite 105 Über die App Kategorie Regler << Fortsetzung Konfiguration und erweiterter Betrieb Zeitplanung ▪ Zeitplan ▪ Urlaub Konfiguration und Betrieb ▪ Sollwert-Logik Einzel-Sollwert oder Dual-Sollwert ▪ Rückstufung ▪ Persönliche Luftstromrichtung ▪ Aktive Luftstromzirkulation ▪ Sollwert-Bereich ▪ Master-Funktion Kühlen/Heizen ▪ Bereich von Luftstromrichtung ▪...
-
Seite 106: Fernregler-Firmware Updaten
Über die App 15.5.2 Fernregler-Firmware updaten Die Fernregler-Firmware updaten. Die Firmware des Fernreglers sollte auf dem neusten Stand gehalten werden. Wenn für einen Regler eine neue Firmware verfügbar ist, sendet die App eine Benachrichtigung an den Bedienungsbildschirm des betreffenden Reglers. Die Fernregler-Firmware updaten Voraussetzung: Sie befinden sich auf dem Bedienungsbildschirm von einem der Regler und die App hat die Benachrichtigung gesendet, dass es für diesen Regler... -
Seite 107: Statusanzeige
Über die App Einstellung Beschreibung Startbildschirm-Modus Den Startbildschirm-Modus festlegen: ▪ Standard: Zeigt begrenzt Informationen über den Systembetrieb an (wenige Statussymbole). ▪ Detailliert: Zeigt über Statussymbole ausführliche Informationen über den Systembetrieb an. Sollwert auf Startbildschirm Legen Sie fest, wie der Startbildschirm den Sollwert anzeigt: ▪... -
Seite 108: Datum Und Uhrzeit
Über die App 15.5.7 Datum und Uhrzeit Datum und Uhrzeit des Fernreglers festlegen. Im Menü Datum und Uhrzeit senden Sie die Datums- und Uhrzeitdaten von der App aus zum Fernregler. Sie haben die Wahl, entweder Datum und Uhrzeit Ihres Mobilgeräts zu senden ("Mit Datum und Uhrzeit des Geräts synchronisieren"), oder das Datum und die Uhrzeit manuell einzustellen und an den Fernregler zu senden. -
Seite 109: Aus-Timer
Über die App INFORMATION Diese Funktion kann nicht verwendet werden, wenn die Inneneinheiten durch einen zentralen Regler gesteuert werden. INFORMATION Diese Funktion wird nicht unterstützt, wenn das System mit Außeneinheiten des Typs Sky Air RR oder RQ arbeitet. INFORMATION Diese Funktion kann nicht verwendet werden, wenn die Inneneinheiten als Gruppe gesteuert werden. -
Seite 110: Limitierung Der Stromaufnahme
Über die App 15.5.13 Limitierung der Stromaufnahme Eine Zeitspanne festlegen, in der das System seinen Spitzenstromverbrauch begrenzt. Wenn diese Funktion aktiviert ist, arbeitet die Außeneinheit im festgelegten Zeitraum mit begrenzter Stromaufnahme (70% oder 40% des normalen Verbrauchs). INFORMATION Es ist vom Typ der Außeneinheit abhängig, ob diese Funktion zur Verfügung steht. 15.5.14 Automatische Sollwert-Rückstellung Für das System einen Timer einstellen, damit die Rückstellung des Temperatur- Sollwerts automatisch erfolgt. -
Seite 111: Urlaub
Über die App INFORMATION Wenn die Einstellung "Sollwert auf Startbildschirm" auf "Symbolisch" gestellt ist, gibt es nur einen begrenzten Bereich für mögliche Temperatur-Sollwerte. Wenn aber "Sollwert auf Startbildschirm" auf "Symbolisch" gestellt ist und eine Sollwert- Änderung vom Zeitplan aus bewirkt wird, dann missachtet das System die normalen Sollwertbegrenzungen und erlaubt es, dass durch den Zeitplan die Sollwertgrenzen über- bzw. - Seite 112 Über die App Fernregler-Sollwert-Logik Beschreibung Einzel-Sollwert Es gibt nur einen einzigen Temperatur- Sollwert, unabhängig vom Betriebsmodus. Wenn dies der Fall ist, wird bei Wechsel des Betriebsmodus NICHT der Sollwert geändert. Oder umgekehrt: Wenn Sie den Sollwert ändern, gilt das sowohl für Kühl- als auch für Heizbetrieb.
-
Seite 113: Rückstufung
Über die App INFORMATION Bei Innengerät-Sollwert-Logik kann das System nicht im Auto-Betriebsmodus betrieben werden. Um bei VRV Wärmepumpensystemen den Auto-Betriebsmodus zu ermöglichen, gehen Sie zur Fernregler-Sollwert-Logik. 15.5.18 Rückstufung Rückstufungs-Temperatursteuerung aktivieren. Rückstufung ist eine Funktion, die dafür sorgt, dass die Raumtemperatur in einem bestimmten Bereich bleibt, wenn das System ausgeschaltet wurde (durch den Benutzer, die Zeitplan-Funktion oder den AUS-Timer). -
Seite 114: Persönliche Luftstromrichtung
Über die App INFORMATION ▪ Rückstufung ist standardmäßig aktiviert. ▪ Die Rückstufung schaltet das System für mindestens 30 Minuten ein, es sei denn, der Rückstufungs-Sollwert ist geändert worden oder das System ist über die EIN/ AUS-Taste eingeschaltet worden. ▪ Ist Rückstufung aktiv, können Sie an den Ventilatordrehzahl-Einstellungen keine Änderungen vornehmen. -
Seite 115: Sollwert-Bereich
Über die App aktive Luftstromzirkulation aktiviert, werden Inneneinheit- Ventilatordrehzahl und die Luftstromrichtung automatisch gesteuert, sodass es nicht möglich ist, die Ventilatordrehzahl und die Luftstromrichtung manuell zu ändern. 15.5.21 Sollwert-Bereich Für Kühl- und Heizbetrieb den Einstellbereich für Temperatur-Sollwert begrenzen. INFORMATION Diese Funktion kann nicht verwendet werden, wenn die Inneneinheiten durch einen zentralen Regler gesteuert werden. -
Seite 116: Zugluftvermeidung
Über die App Links Mitte Richtig Nach links schwenken Weit schwenken Nach rechts schwenken INFORMATION Es ist vom Typ der Inneneinheit abhängig, ob diese Funktion zur Verfügung steht. INFORMATION Bei Systemen, bei denen die Inneneinheiten in Simultanbetrieb arbeiten, ist es möglich, bei einzelnen Inneneinheiten den Bereich der Luftstromrichtung einzustellen, indem Sie an jede Inneneinheit den Regler separat anschließen. -
Seite 117: Schaltsperre Für Externe Eingabe
Über die App 15.5.26 Schaltsperre für externe Eingabe Die Schaltsperre für externe Eingabe ermöglicht, ins System die Steuerungslogik für Zugangskartenkontakt und Fensterkontakt zu integrieren. Indem Sie einen Zugangskartenkontakt und/oder einen Fensterkontakt in das Setup der Steuerungslogik integrieren, kann das System auf eine Schlüsselkarte reagieren, wenn diese in einen Kartenleser eingeführt oder entfernt wird, und/oder auf das Öffnen und Schließen von Fenstern. - Seite 118 Über die App Funktionen ▪ Sollwert ▪ Ventilatordrehzahl ▪ Betriebsart ▪ Luftstromrichtung ▪ System EIN/AUS ▪ Sollwert-Bereich ▪ Rückstufung ▪ Anwesenheits-Sensor Sollwert- Anpassung ▪ Anwesenheits-Sensor - Auto AUS ▪ Timer für Sollwert-Anpassung ▪ AUS-Timer ▪ Limitierung der Stromaufnahme ▪ Zeitplan ▪...
-
Seite 119: Geräuscharmer Betrieb
Über die App Betrieb Fernregler Start-Bildschirm Wenn Sie Funktionen / Tasten sperren, die vom Startbildschirm des Reglers betätigt werden, dann zeigt der Regler einen Sperrbildschirm, wenn Sie versuchen, diese Funktionen / Tasten zu benutzen. Hauptmenü Wenn Sie Funktionen sperren, die beim Regler als Hauptmenüpunkte angezeigt werden, werden diese Funktionen im Hauptmenü... -
Seite 120: Automatische Filterreinigung
Über die App verschieben oder ihn mit einem anderen Eintrag wechseln. Um Inneneinheiten physikalisch zu identifizieren, tippen Sie auf das Ventilatorsymbol der Inneneinheit, sodass der Ventilator dieser Einheit anfängt zu laufen. 15.5.32 Automatische Filterreinigung INFORMATION Um diese Funktion benutzen zu können, müssen die Inneneinheiten mit einer sich selbst reinigender Zierblende ausgestattet sein (optionales Zubehör). -
Seite 121: Gruppenadresse
Über die App 15.5.35 Gruppenadresse Soll das System über eine zentrale Steuerung gesteuert werden, sind den Inneneinheiten Adressen zuzuordnen. Sie können einzelnen Inneneinheiten oder einer Gruppe von Inneneinheiten, die am Regler angeschlossen sind, eine Adresse zuwiesen. 15.5.36 Bauseitige Einstellungen Bauseitige Einstellungen für Inneneinheit und/oder Fernregler durchführen. Einen Überblick über mögliche bauseitige Einstellungen finden Sie in "Bauseitige Einstellungen... - Seite 122 Über die App Typ der bauseitigen Einstellungen Vorgehensweise Gruppen von Inneneinheiten ▪ Das Feld für Typ der Einstellungen auf "Inneneinheit" stellen. ▪ Einen Modus definieren. In den Tabellen für bauseitige Einstellungen finden Sie in der Spalte "Mode" verfügbare Einstell-Nummern, aber NICHT die in Klammern wählen.
-
Seite 123: Wechselbetrieb
Über die App INFORMATION ▪ Wird an die Inneinheit optionales Zubehör angeschlossen, sind eventuell einige bauseitige Einstellungen zu ändern. Weitere Informationen dazu finden Sie in der Installationsanleitung zum optionalen Zubehör. ▪ Details zu spezifischen bauseitigen Einstellungen bei jeder Art Inneneinheit finden Sie in der Installationsanleitung der betreffenden Inneneinheit. -
Seite 124: Probelauf
Über die App INFORMATION ▪ Damit die Reserve-Einheit ihre Heiz-/Kühlleistung erreicht, gibt es beim Betrieb der Einheiten eine Zeitüberlappung, während der alle Einheiten aktiv sind. Weitere Informationen siehe unter "Bauseitige Einstellungen Inneneinheit" [ 71] (bauseitige Einstellung 1E-7). ▪ Die Reihenfolge beim Wechseln ist abhängig von den festgelegten Einheitennummern. -
Seite 125: Status Der Einheit
Über die App INFORMATION Nach der Installation der Kältemittelleitungen, der Ablauf-Leitungen und der elektrischen Anschlüsse und Kabel sicherstellen, dass das Innere der Inneneinheit und die Zierblende gereinigt werden. Probelauf durchführen 1 Vergewissern Sie sich, dass bei der Inneneinheit die Absperrventile der Gas- und Flüssigkeitsleitung geöffnet sind. -
Seite 126: Betriebsstunden
Über die App ▪ Information abrufen: Einen Code eingeben, damit das System bestimmte Informationen über eine Inneneinheit- oder Außeneinheit-Komponente abruft. Wählen Sie erst eine Einheit anhand ihrer Einheitennummer aus und geben Sie dann den Code ein, sodass die Information abgerufen wird. ▪... -
Seite 127: Adresse Des Überwachten Raums
Über die App 15.5.44 Adresse des überwachten Raums Einzelnen Inneneinheiten eine eindeutige Adresse des überwachten Raumes zuweisen. Für jede Inneneinheit muss eine eindeutige Adresse des überwachten Raumes festgelegt werden, wenn der Fernregler auf den Modus "Supervisor" gestellt ist. Wählen Sie erst eine Inneneinheit anhand ihrer Einheitennummer aus und ordnen Sie dann dieser Inneneinheit eine eindeutige Adresse des überwachten Raumes zu. -
Seite 128: Wartung
Wartung 16 Wartung 16.1 Allgemeine Sicherheitshinweise zur Wartung WARNUNG Vor der Durchführung von Wartungs- oder Reparaturarbeiten mit dem Regler den Systembetrieb stoppen und den Hauptschalter das Systems auf Aus schalten. Mögliche Folge: Stromschlag- und Verletzungsgefahr. HINWEIS Zum Reinigen des Reglers NICHT organische Lösungsmittel wie Farbverdünner einsetzen. -
Seite 129: Warnhinweis-Bildschirm Deaktivieren
Wartung INFORMATION Standardmäßig ist der Modus der Statusanzeige des Reglers auf "Hotel 2" gestellt. Modus der Statusanzeige: "Normal" Voraussetzung: Der Regler zeigt den Startbildschirm und wird angezeigt, was signalisiert, dass eine Wartungsarbeit durchgeführt werden muss. 1 Auf drücken. Ergebnis: Der Regler zeigt den Warnhinweis-Bildschirm. Modus der Statusanzeige: "Hotel 1"... -
Seite 130: Regler Reinigen
Wartung INFORMATION Je nach eingestelltem Statusanzeige-Modus ist das Verfahren zum Einsehen des Warnhinweis-Bildschirms unterschiedlich (also "Normal", "Hotel 1" oder "Hotel 2"). Weitere Informationen dazu siehe unter "16.2 Über Wartung" [ 128]. 16.4 Regler reinigen 1 Mit einem trockenen Tuch den Bildschirm und andere Teile der Oberfläche des Reglers abwischen. -
Seite 131: Fehlerdiagnose Und -Beseitigung
Fehlerdiagnose und -beseitigung 17 Fehlerdiagnose und -beseitigung 17.1 Fehlercodes des Innengeräts Wenn beim System ein Fehler aufgetreten ist, zeigt der Regler auf dem Startbildschirm . Und auf dem Bildschirm wird eine Fehlermeldung angezeigt. Ermitteln Sie die Ursache für den Fehler, lösen Sie das Problem und drücken Sie dann auf , damit den Bildschirm mit der Fehlermeldung nicht mehr angezeigt wird. -
Seite 132: Technische Daten
Technische Daten 18 Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). 18.1 Schaltplan 18.1.1 Typische Systemanordnung P1 P2 P1 P2 18.1.2 Typische Systemanordnung bei Gruppenregelung... - Seite 133 Technische Daten P1 P2 P1 P2 P1 P2 P1 P2 Gruppenregelung: Master- und Slave-Regler P1 P2 P1 P2 P1 P2 P1 P2 P1 P2 BRC1H519W+K+S7 Referenz für Installateure und Benutzer Kabelgebundener Fernregler Madoka 4P513689-1E – 2020.12...
-
Seite 134: Regler + Diii Ausstattung Für Zentrale Steuerung
Technische Daten Gruppenregelung: Regler + BRP7A5-Adapter für digitale Eingabe P1 P2 P1 P2 P1 P2 P1 P2 P1 P2 18.1.3 Regler + DIII Ausstattung für zentrale Steuerung F1 F2 P1 P2 F1 F2 P1 P2 BRC1H519W+K+S7 Referenz für Installateure und Benutzer Kabelgebundener Fernregler Madoka 4P513689-1E –... -
Seite 135: Glossar
Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. - Seite 136 4P513689-1E 2020.12 Verantwortung für Energie und Umwelt...
