Einbau- und Bedienungsanleitung
IP 9519-1 (100050753)
Media 5 · Optionsmodul Stromausgang 4 bis 20 mA
Firmwareversion 1.02
Diese Einbau- und Bedienungsanleitung ist eine Ergänzung zur Einbau- und Bedienungsanlei-
tung  EB 9519, die ausführliche Informationen zum Differenzdruck- und Durchfl ussmesser
Media 5 enthält.
1 Typenschild
Dem Nachrüstsatz für das Opti-
onsmodul liegt ein selbstkleben-
des Typenschild bei, das nach
dem Einbau außen auf das An-
zeigegehäuse geklebt werden
muss. Bei einem werkseitig instal-
lierten Optionsmodul ist bereits
ein Typenschild angebracht.
1 Firmwareversion
2 Materialnummer
3 Seriennummer
4 QR-Code zur Produkt-
dokumentation
Ausgabe August 2020

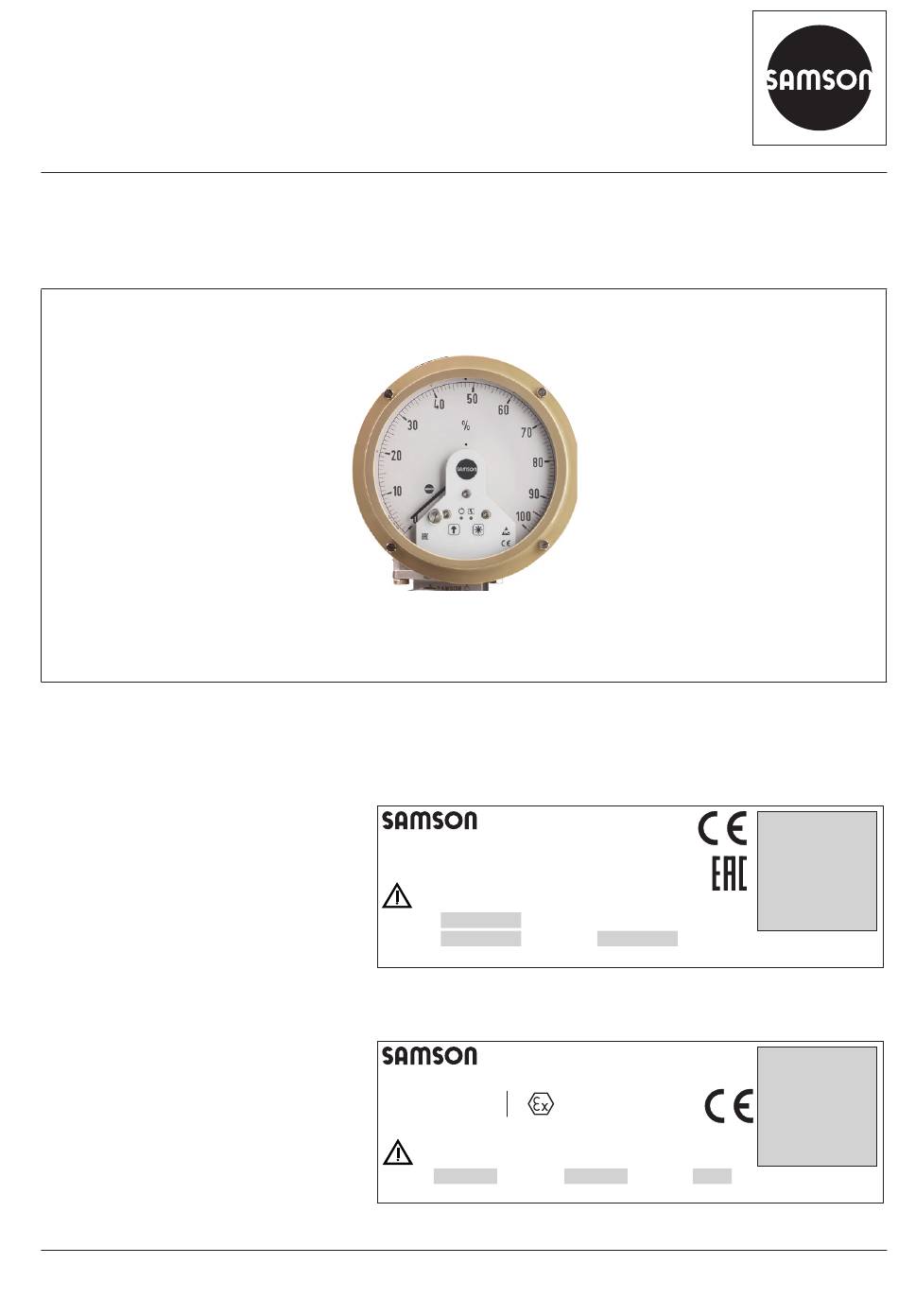

Optionsmodul Stromausgang eingebaut im Anzeigegehäuse
Typenschild nicht-Ex-Ausführung:
Current Output 4 to 20 mA
Supply 12 to 36 V DC
Firmware
Material
SAMSON AG, Germany
Typenschild Ex-Ausführung:
I
OUT
Ex ia IIC T4 Gb
IECEx KIWA 19.0013X
U ≤ 28 V DC; I ≤ 115 mA; P ≤ 1.0 W; C ≈ 10 nF; L ≈ 0 mH
i
Material
SAMSON AG, Germany
5005-0
See technical data for ambient temperature
1
2
Serial no.
5005-3
= 4 to 20 mA, U = 12 to 28 VDC
IN
II 2 G Ex ia IIC T4 Gb
KIWA 19 ATEX 0023 X
i
i
i
WARNING - POTENTIAL ELECTROSTATIC CHARGING HAZARD
SEE INSTRUCTIONS
Serial no.
2
3
0044
i
-20 °C ≤ Ta ≤ +70 °C
Firmware
3
1
4
Made in Germany
4
Made in Germany

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samson 9519

  • Seite 1 IP 9519-1 (100050753) Media 5 · Optionsmodul Stromausgang 4 bis 20 mA Firmwareversion 1.02 Diese Einbau- und Bedienungsanleitung ist eine Ergänzung zur Einbau- und Bedienungsanlei- tung  EB 9519, die ausführliche Informationen zum Differenzdruck- und Durchfl ussmesser Media 5 enthält. Optionsmodul Stromausgang eingebaut im Anzeigegehäuse 1 Typenschild Dem Nachrüstsatz für das Opti-...
  • Seite 2: Aufbau Und Wirkungsweise

    – auch nur kurzzeitig – überschrit- ten. Um das Optionsmodul in sol- Typenschild chen Fällen weiterhin im explosions- (Aufkleber) gefährdeten Bereich betreiben zu können, muss SAMSON oder eine Leiterplatte mit Bedienelementen Anschlussplatine andere befähigte Person den Nach- Magnetsystem mit Gegenplatte weis erbringen, dass alle Schutzein- Klebepunkt auf Trägerfolie...
  • Seite 3: Technische Daten

    Bereich von –40 bis +80 °C ATEX: II 2 G Ex ia IIC T4 Gb Zündschutzart – IECEx: Ex ia IIC T4 Gb Konformität Bei explosionsgeschützten Geräten können die aufgeführten technischen Daten durch die Grenzen der Prüfbescheinigung eingeschränkt werden! IP 9519-1...
  • Seite 4: Montage

    Berechtigung zum Arbeiten an explo- sionsgeschützten Geräten in explosions- gefährdeten Anlagen haben. Skalen- schrauben Zeigerachse frei Zeigerachse mit Klebepunkt, Trägerfolie abgezogen Abdeckschild Bild 4: Magnetsystem aufsetzen 4. Zeiger aus Nullstellung heraus in ca. 90° Position drehen. Gehäuseschrauben Bild 3: Media 5 Normalausführung · Anzeige- gehäuse mit Abdeckschild IP 9519-1...
  • Seite 5 Zeigerachse des Abdeckschilds aufsetzen. Bild 5: Magnetsystem fi xieren 6. Sofern die Anschlussplatine noch nicht Drei Befestigungs- angeschlossen, diese über Anschlusslei- schrauben, Kreuzschlitz Z1 tung und Stecker auf der Rückseite der Leiterplatte anschließen. Bild 7: Optionsmodul Stromausgang · Befesti- gungsschrauben IP 9519-1...
  • Seite 6 Nutzung eines 32– 32– Messshunts! Î Um die Funktion des Optionsmoduls bei Nutzungs eines Messshuts aufrechtzuer- halten, Widerstand der Schleifenspan- Bild 9: Messsignalanschluss · Zweileitertechnik nung nach folgender Formel berücksich- tigen: U = 12 V + (R x 21 mA) Loop-min shunt IP 9519-1...
  • Seite 7 Ein Messspannenabgleich ist im Zeigerbe- chende Blinkmuster die gewählte Ebene an. reich >95° möglich (ausgehend vom Zeiger- Ebene Blinkmuster nullpunkt, vgl. Bild 12). Nullabgleich Wird der Bereich nicht eingehalten, folgt ei- ne Fehleranzeige (LED rot Dauerlicht). Spannenabgleich Kennlinie Stromgeber 4 mA/20 mA IP 9519-1...
  • Seite 8 Zum Abgleich der Auswerteeinheit wird ein Bild 12: Null- und Spannenabgleichbereiche Testsignal von 4 mA und 20 mA ausgege- ben. Aufruf Ebene Stromgeber 4 mA/20 mA Taste Funktion 4x-Taste grün Blinkmuster Blinkmuster -Taste Ausgang 4 mA. Blinkmuster -Taste Ausgang 20 mA. Funktion beenden. -Taste grün Wechsel in Normalbetrieb. IP 9519-1...
  • Seite 9: Instandsetzung Von Ex-Geräten

    Kalibrierungen usw. ist zwingend, dass für diesen Zweck von teln in einem Teil von dem der Explosi- onsschutz abhängt beachten: SAMSON konzipierte Schutzkabel, zu verwenden, um Vorschädigungen – Es darf erst wieder in Betrieb genom- von Ex- relevanten Bauteilen auszu- men werden, wenn ein Sachverstän-...
  • Seite 10 IP 9519-1 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
