Antrieb mit potenzialfreiem Endstoppsignalausgang

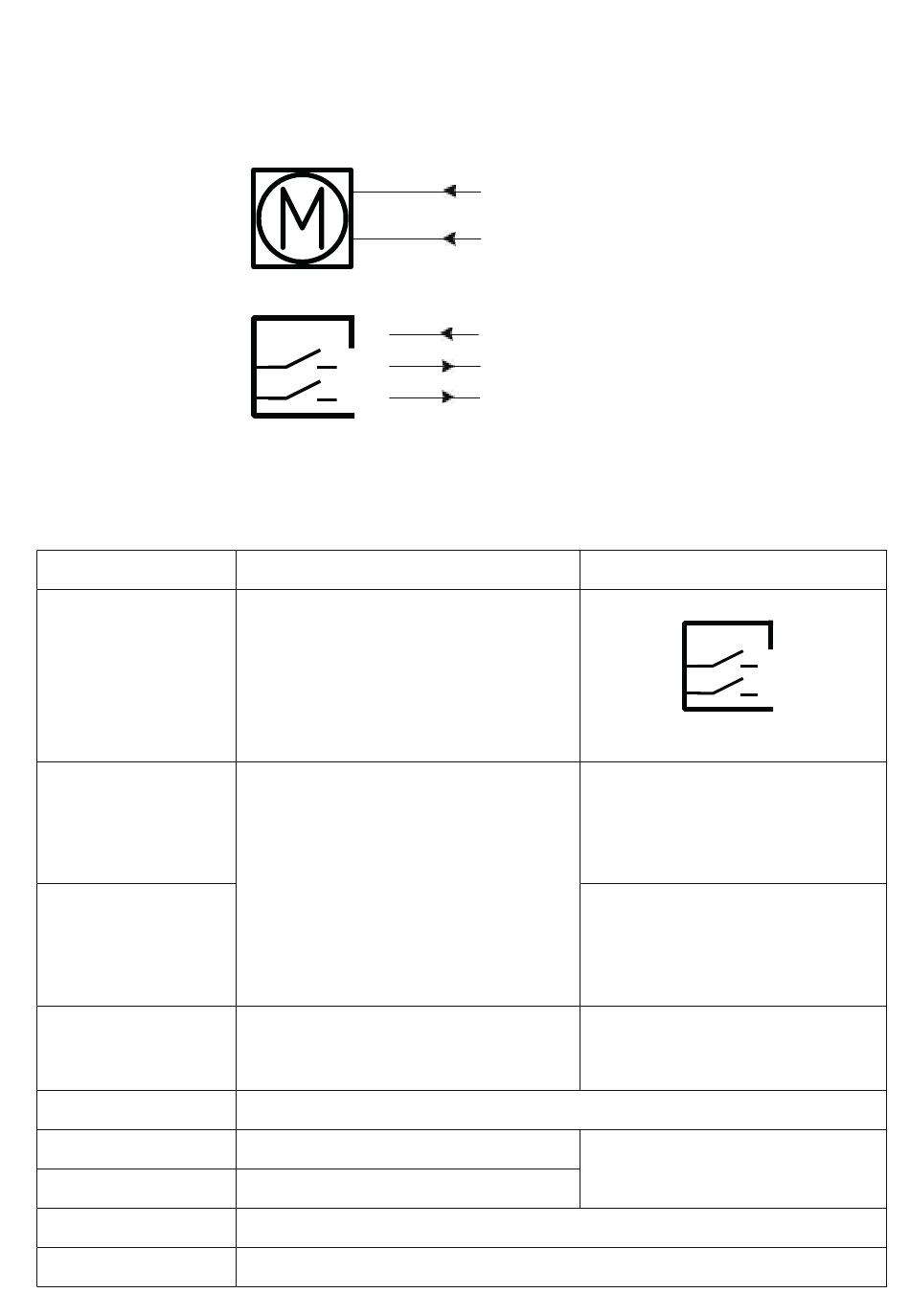

Anschlussdiagramm:
Abb. 2: 35xxxxx10xxxxxx
I/O Werte:
Eingang/Ausgang
Beschreibung
Braun
Blau
Weiß
Schwarz
Grün
Gelb
Violett
Rot
IN
OUT
Spezifikation
Der Antrieb kann mit potenzialfreiem
Endstoppsignalausgang ausgestattet
werden. Die Mikroschalter sind normal
offen.
Siehe Anschlussdiagramm,
Abb. 2 oben
12 oder 24 VDC (+/-)
12 V ±20 %
24 V ±10 %
Unter normalen Bedingungen:
12 V, max. 10 A abhängig von der Last
24 V, max. 5 A abhängig von der Last
Potenzialfreie Stromversorgung Signal (+)
10-28 V DC
Nicht anschließen
Endstoppsignalausgang ausgefahren
Endstoppsignalausgang eingefahren
Nicht anschließen
Nicht anschließen
Seite 13 von 40
BRAUN
BLAU
+
WEISS
GELB
GRÜN
Kommentare
Zum Ausfahren des Antriebs:
Braun an Pluspol anschließen
Zum Einfahren des Antriebs
Braun an Minuspol anschließen
Zum Ausfahren des Antriebs:
Blau an Minuspol anschließen
Zum Einfahren des Antriebs:
Blau an Pluspol anschließen
Schaltleistung:
Minimum 10 mA
Maximum 1 A
Ausgangsspannung ist die gleiche
wie die Eingangsspannung
IN
OUT
