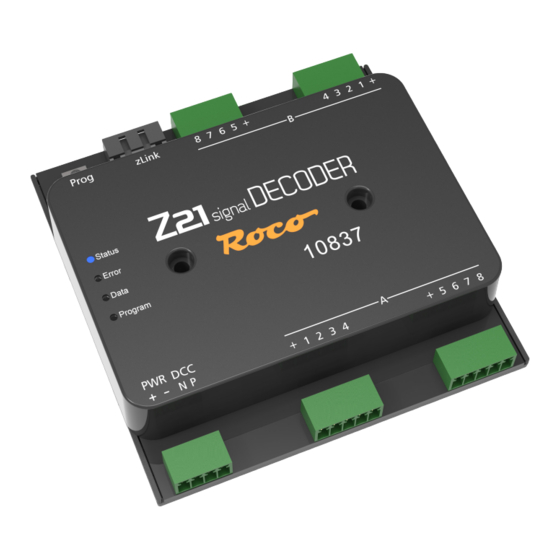

roco Z21 signal DECODER Handbuch

Modellbahnsteuerung
Vorschau ausblenden Andere Handbücher für Z21 signal DECODER:
Inhaltsverzeichnis

Werbung

Quicklinks

Modellbahnsteuerung
Z21 ist eine Innovation von FLEISCHMANN und ROCO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für roco Z21 signal DECODER

Inhaltszusammenfassung für roco Z21 signal DECODER

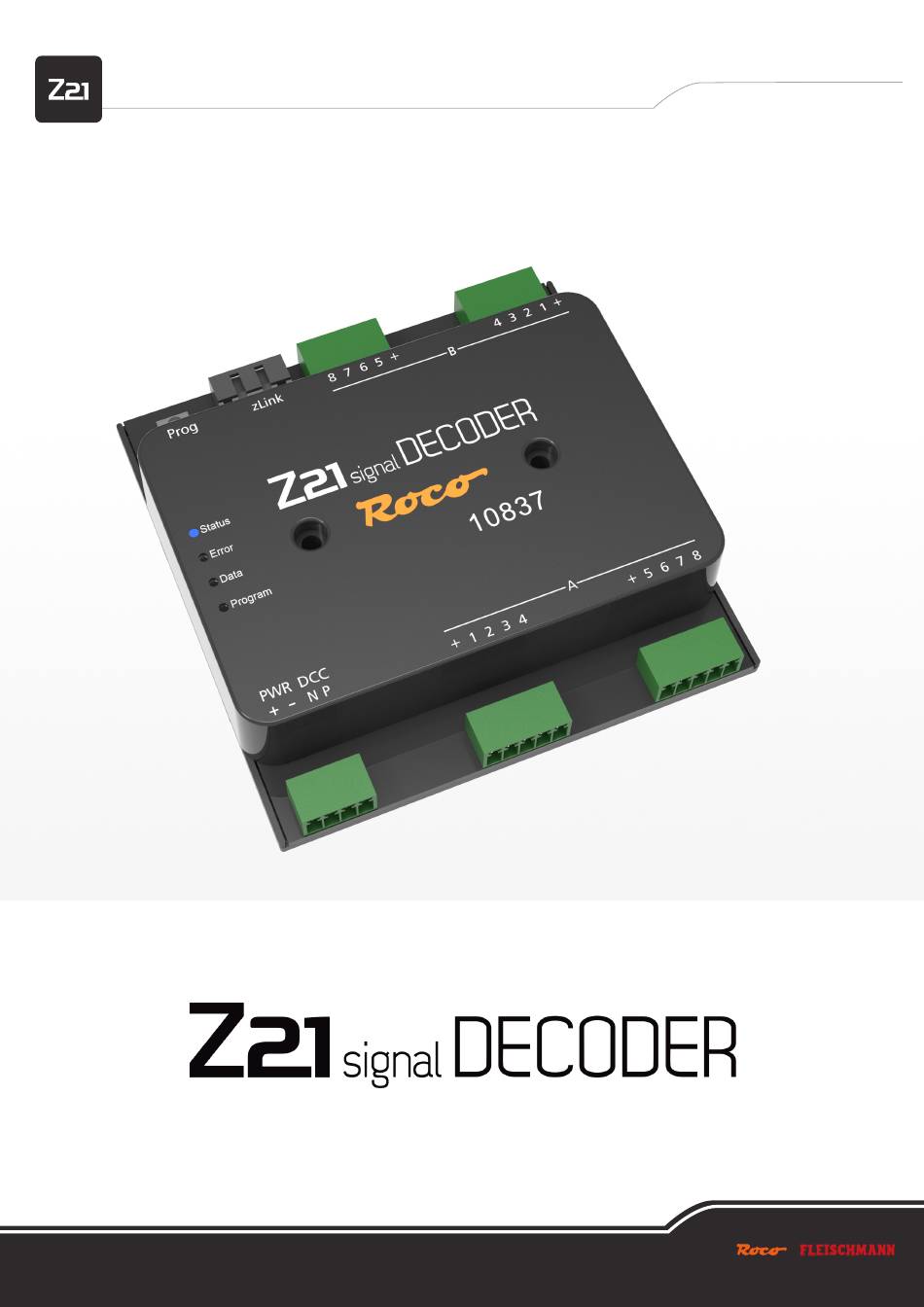

  • Seite 1 Modellbahnsteuerung Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 2: Willkommen Bei Z21

    Herzlichen Dank, dass Sie sich für den Z21 signal DECODER von ROCO und FLEISCHMANN entschieden haben! Auf den folgenden Seiten verraten wir Ihnen, was Sie wissen müssen, um den Z21 signal DECODER an Ihre Anlage anzuschließen und in Betrieb zu nehmen.

  • Seite 3: Inhaltsverzeichnis

    Wichtige Hinweise ................................... 2 1. Kurzanleitung ....................................4 2. Einsatzbestimmung und Funktion ............................... 5 3. Montage des Z21 signal DECODER .............................. 5 4. Anschließen des Z21 signal DECODER ............................6 4.1. Stromversorgung und Zentrale ............................. 6 4.2. Lichtsignale ..................................7 4.3.

  • Seite 4: Kurzanleitung

    DCC Signaleingang, von Zentrale oder Booster • Magnetartikel (z.B. Weichenbefehl) mit gewünschter Adresse schalten Versorgung • Adresse wird vom Z21 signal DECODER übernommen vom Gleis oder Netzteil Option 2: 12 – 20 V DC oder DCC Schienenspannung Die Anzahl der Signale kann durch kurzen Druck auf den Program- min.

  • Seite 5: Einsatzbestimmung Und Funktion

    2. Einsatzbestimmung und Funktion Der Z21 signal DECODER ist für den Einsatz auf Modellbahnanlagen mit DCC Zentralen zum Schalten von Lichtsignalen mit jeweils bis zu 8 LEDs mit Vorwiderstand und gemeinsamem Pluspol entwickelt worden. Der Z21 signal DECODER wurde speziell auf die Z21-Produktlinie abgestimmt, ist aber auch kompatibel zu älteren ROCO-Zentralen sowie DCC-Fremdzentralen.

  • Seite 6: Anschließen Des Z21 Signal Decoder

    4. Anschließen des Z21 signal DECODER 4.1. Stromversorgung und Zentrale Die Stromversorgung des Z21 signal DECODER erfolgt über die Versorgungsklemmen „PWR +“ und „PWR -“. Sie können hier entweder die DCC Digitalspannung vom Gleis oder alternativ ein Schaltnetzteil mit Gleichspannungsausgang anschließen.

  • Seite 7: Lichtsignale

    LEDs können aber normalerweise mit einem Vorwiderstand von ca. 2,2 - 10 kΩ betrieben werden. Beginnen Sie im Zweifelsfall mit einem höheren Widerstandswert. An den Z21 signal DECODER können 2 bis 4 Signale angeschlossen werden. Die Anzahl der Signale kann über den Programmiertaster (siehe Option 2 – Anzahl der Signale einstellen) oder CV #40 eingestellt werden.

  • Seite 8: Anhang A - Signalkonfiguration

    Ländern betrieben werden können. In der Grafik steht bei jeder Lampe eine kleine Ziffer, welche beschreibt, an welcher Klemme die Lampe jeweils anzuschließen ist. Neben dieser universell verwendbaren Standard-Signalkonfiguration stehen im Z21 signal DECODER noch zahlreiche weitere vordefi- nierte Signalkonfiguration aus verschiedenen Ländern zur Verfügung. Diese Signalkonfigurationen können Sie über CV #41 bis #44 auswählen.
  • Seite 9 Signalsysteme auch mit nur vier Klemmen betreiben zu können, wenn die Signalschirme nur teilbestückt sind, so wie es auch beim Vorbild oft der Fall ist. So wird erreicht, dass die Anschlussmöglichkeiten am Z21 signal DECODER optimal und sehr flexibel ausgenutzt werden können.

  • Seite 10: Formsignale Mit Magnetantrieb

    Modellbahnsteuerung 4.3. Formsignale mit Magnetantrieb Obwohl der Z21 signal DECODER in erster Linie für den Betrieb mit Lichtsignalen gebaut worden ist, können auch Formsignale ange- schlossen werden, wenn sie folgende Bedingungen erfüllen: • Antriebe mit Endabschaltung • Stromaufnahme < 400 mA pro Antrieb •...

  • Seite 11: Betrieb An Dcc Zentralen

    Z21 pro LINK. Wenn ein Signal nur bis zu maximal 8 Begriffe kennt, dann kann es im Z21 signal DECODER mit nur einem Befehl („Trigger“) ein- deutig geschaltet werden: erste bis vierte Weichennummer, entweder „rot“ oder „grün“, ergibt acht mögliche Kombinationen: 1R, 2R, 3R, 4R und 1G, 2G, 3G, 4G.
  • Seite 12 Modellbahnsteuerung Beispiel 3: Der Signaldecoder ist auf Adresse 5 konfiguriert, und es ist die Standard-Signalkonfiguration (Signal-ID=71 „Universal“) eingestellt. Schicken Sie nun den Schaltbefehl 2G, um am ersten Signal „Fahrt mit 40 km/h“ anzuzeigen. Die zweite Weichennummer, die dem Signal zugeordnet ist, ist 6. Dieses Verfahren lässt sich auch in der Z21 App einsetzen.
  • Seite 13 Dann folgt ein zweiter Schaltbefehl, mit dem dann einer von den vier erwähnten Signalbegriffen ausgewählt und angezeigt wird („Trigger“). Der Z21 signal DECODER verwendet die ersten beiden Weichennummern (1R, 2R, 1G, 2G) als Trigger und die letzten beiden Weichen- nummern (3R, 4R, 3G, 4G) für den Mode. So können bis zu 4*4=16 verschiedene Signalbegriffe geschaltet werden.

  • Seite 14: Schaltbefehle Im Neuen Dccext Format Und Z21

    • Kein Limit von maximal 16 Signalbegriffen. Es gibt tatsächlich Signalsysteme, die mehr als 16 verschiedene Signalbegriffe kennen: Hl-System, SNCF Châssis-Écran H, … • Es wird nur mehr eine einzige eindeutige Adresse pro Signal benötigt. Werden am Z21 signal DECODER vier Signale verwendet, dann belegt der Decoder auch nur 4 aufeinanderfolgende DCCext-Signaladressen.

  • Seite 15: Betrieb An Fremdzentralen

    5.3. Betrieb an Fremdzentralen INFORMATION: Stellen Sie bei Verwendung mit Fremdzentralen den Adressierungs-Modus des Z21 signal DECODER auf „RCN- 213“ ein! Zum Konfigurieren des Adressierungs-Modus siehe Abschnitt Konfiguration und Firmware Update über zLink oder Option 3 – Adressierungs-Modus einstellen. Der Adressierungs-Modus definiert die Art und Weise, wie eine Weichennummern aus der Zubehördecoder-Adresse berechnet werden: Jeder DCC Zubehördecoder-Adresse sind gemäß...

  • Seite 16: Konfiguration

    Erweiterungen vorzunehmen. 6.1 Konfiguration über den Programmiertaster Falls Sie keinen Z21 pro LINK besitzen, können die wichtigsten Einstellungen des Z21 signal DECODER auch über den Programmiertas- ter im sogenannten Konfigurationsmodus eingestellt werden. Um in diesen Konfigurationsmodus zu kommen, muss der Taster für mindestens 3 Sekunden gedrückt werden, bis die weiße „Pro- gram“-LED zu blinken beginnt.

  • Seite 17: Option 2 - Anzahl Der Signale Einstellen

    Signal belegt dabei nur eine Signaladresse. Der Signaldecoder belegt also nur maximal vier aufeinanderfolgende DCCext-Signaladres- sen. Die erste DCCbasic-Weichennummer und die erste DCCext-Signaladresse sind beim Z21 signal DECODER identisch. Werksvorgabe: ab 1 aufsteigend nummeriert. 6.1.2 Option 2 – Anzahl der Signale einstellen Mit dieser Option wird die Anzahl der Signale, die an den Signaldecoder angeschlossen werden können, programmiert.

  • Seite 18: Option 3 - Adressierungs-Modus Einstellen

    Werksvorgabe: 2 Signale. 6.1.3 Option 3 – Adressierungs-Modus einstellen Mit dieser Option wird zwischen dem Adressierungs-Modus „ROCO“ oder „RCN-213“ ausgewählt. Vorbereitung, falls noch nicht geschehen: Halten Sie den Programmiertaster für mindestens 3 Sekunden gedrückt, bis die weiße „Program“-LED zu blinken beginnt. Las- sen Sie dann den Programmiertaster los.

  • Seite 19: Konfiguration Und Firmware Update Über Zlink

    6.2 Konfiguration und Firmware Update über zLink Am komfortabelsten kann der Z21 signal DECODER mit dem 10838 Z21 pro LINK an der zLink-Schnittstelle konfiguriert werden. Dann benötigen Sie nämlich weder den Programmiertaster mit den Blink-Codes, noch müssen Sie sich mit CV-Tabellen beschäftigen. Die Ein- stellungen erfolgen menügeführt über das Display und die Tasten des Z21 pro LINK.

  • Seite 20: Konfiguration Über Pom

    Modellbahnsteuerung 6.3 Konfiguration über POM Der Z21 signal DECODER kann für Ihre Anwendungsfälle auch am Hauptgleis über POM-Programmierbefehle und CVs konfiguriert werden. „POM“ steht dabei für „programming on the main“ (Programmieren auf dem Hauptgleis) und „CV“ für „configuration variab- le“ (Konfigurationsvariable), welche im Abschnitt CV-Liste ausführlich vorgestellt werden.

  • Seite 21: Konfiguration Über Pom-Programmierbefehle Für Lok-Decoder

    Signaldecoder fertig konfiguriert haben. Auf diese Art kann sich nichts in die Quere kommen.) Um nun den Z21 signal DECODER auch mit POM-Programmierbefehle für Lok-Decoder zu konfigurieren, gehen Sie wie folgt vor. Z21 signal DECODER in den Konfigurationsmodus versetzen, indem Sie den Programmiertaster für mindestens 3 Sekunden gedrückt halten, bis die weiße „Program“-LED zu blinken beginnt.

  • Seite 22: Cv-Liste

    (Dezimalwert 128, kann nicht geändert werden) DCC Adressierungs-Modus 0, 1 Zuordnung Signaladressen zur Decoder-Adresse und Ausgang. 0 = rückwärtskompatibel mit ROCO Zentralen Z21, multiZENTRALEpro und multiMAUS mit Verstärker 1 = DCC Adressierungs-Modus konform mit RCN-213 Siehe auch Abschnitt Betrieb an Fremdzentralen.
  • Seite 23 Aktuelle Nummer des Signalbegriffs von Signal 2, siehe CV #65 1 - 24 Aktuelle Nummer des Signalbegriffs von Signal 3, siehe CV #65 1 - 24 Aktuelle Nummer des Signalbegriffs von Signal 4, siehe CV #65 1 - 24 Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 24: Zurücksetzen Auf Werkszustand

    - Schaltbefehle beherrscht und/oder even- tuell bereits verfügbare Schaltsequenzen für Signale erheblich von denen im Z21 signal DECODER abweichen. In dem Fall kann hier der Z21 signal DECODER sehr flexibel an das bestehende System angepasst werden. Beispiel: CV #211 = 16 („Freie Fahrt“) … Signal 1 zeigt dann nach einem DCC...

  • Seite 25: Bedeutung Der Leuchtdioden

    (kurz, kurz, kurz, Pause) • Programmiertaster lange drücken: Modus speichern Blau blinkt Nächste Option Weiß blinkt (Beim langen Drücken des Programmiertasters) Nach letzter Option: Einstellung speichern und in den Nor- malbetrieb zurückkehren. Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 26: Fehlersuche

    8 Fehlersuche Error blinkt rot: Die Ausgänge des Z21 signal DECODER sind elektronisch gegen Überlast und Kurzschlüsse geschützt. Die maximale Schaltleistung pro Ausgang beträgt 400 mA, der maximale Summenstrom aller Ausgänge 2 A. Bei Überlast werden alle Ausgänge ausgeschaltet und die rote „Error“-LED blinkt für einige Sekunden.

  • Seite 27: Anhang A - Signalkonfiguration „Universal

    Möglichkeit zum Anschluss eines Geschwindigkeits- oder Richtungsanzeigers (optional), wird gemeinsam mit Signalbegriff Nummer 6 bis 8 eingeschaltet. Siehe unten. grün zweites grünes Licht (oder Geschwindigkeitsanzeiger) für Fahrt mit Geschwindigkeitsbegrenzung 60 km/h (optional) reserviert Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 28 Modellbahnsteuerung Signalbegriffe Nr. Bild Name Beschreibung basic Trigger Mode Halt Stop SNCF: rot = Sémaphore S, 0x00 violett = Carré voilet Cv Rangierfahrtsignal (Sh1) Verschubverbot aufgehoben Erlaubnis zur Vorbeifahrt am 0x41 Shunt go „Halt“ zeigenden Signal SBB: Hilfssignal L. SNCF: Feu blanc M Fahrverbot aufgehoben, die ro- ten Hauptlichter sind erloschen.

  • Seite 29: Anhang B - Signalkonfigurationen

    Anhang B – Signalkonfigurationen Folgende Signalkonfigurationen sind bei Auslieferungszustand FW V1.10 im Z21 signal DECODER enthalten und können per Z21 pro LINK oder CV #41 bis #44 ausgewählt werden. Siehe auch Anschließen des Z21 signal DECODER, Betrieb an DCC Zentralen, Konfiguration und Firmware Update über zLink.
  • Seite 30 Modellbahnsteuerung Signal-ID Name Bild dezimal 0xA0 ÖBB Hauptsignal Ep 4-6 Hauptsignal moderner Bauart, mit Ersatzsignal, Fahr- verbot aufgehoben, Verschubverbot aufgehoben und Abfahrtsignal. 0xA1 ÖBB Vorsignal Vierbegriffiges Vorsignal, mit Dunkelschaltung. 0xA2 ÖBB Formhauptsignal Zwei- oder dreibegriffiges Formhauptsignal mit Be- leuchtung und doppelt belegten Ausgängen für die Spulenantriebe.
  • Seite 31 Fünfbegriffiges Vorsignal, mit Dunkelschaltung. 0xC2 SBB System N Hauptsignal Hauptsignal, mit zusätzlichen Ausgängen für Zusatz- signale. 0xC3 SBB System N Vorsignal Vorsignal, mit Zusatzsignal Geschwindigkeit. 0xC5 SBB Rangierdienst Sperrsignal Rangierhaltsignal Rangierhaltsignal Räumungssignal Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 32 Modellbahnsteuerung Signal-ID Name Bild dezimal 0xC6 SBB Ablaufsignal 0xC7 SBB Zwergsignal Zwergsignal, mit Abfahrerlaubnis (optional). Mini-Hauptsignal mit und ohne Zwergsignal. 0xC8 SBB Bremsprobe, Abfahrt Bremsprobe mit Abfahrerlaubnis. 0xCC SBB System L Komb. klein Kombiniertes Signal mit quadratischem Signalschirm und bis zu 8 Lampen. 0xCD SBB System L Komb.
  • Seite 33 Écran C, F und H mit bis zu 9 Lampen und weißem Zusatzlicht (Oeilleton). 0xF1 SNCF Carré violet [CFH] Hauptsignal mit violettem Licht (Carré violet Cv) für Châssis-Écran C, F und H mit bis zu 9 Lampen und wei- ßem Zusatzlicht (Oeilleton). Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 34 Modellbahnsteuerung Signal-ID Name Bild dezimal 0xF2 SNCF Écran A Hauptsignal mit bis zu 3 Lampen für Châssis-Écran A oder Rangiersignal (Carré violet type bas), mit verein- fachter Belegung an den Klemmen und vereinfachter Bedienung. 0xF3 SNCF Disque 0xF4 SNCF Indicateur de dir. Richtungsanzeiger (Indicateur de direction) mit bis zu 6 Lampen.
