mpk VisionStar L pro LED Einbau- Und Bedienungsanleitung

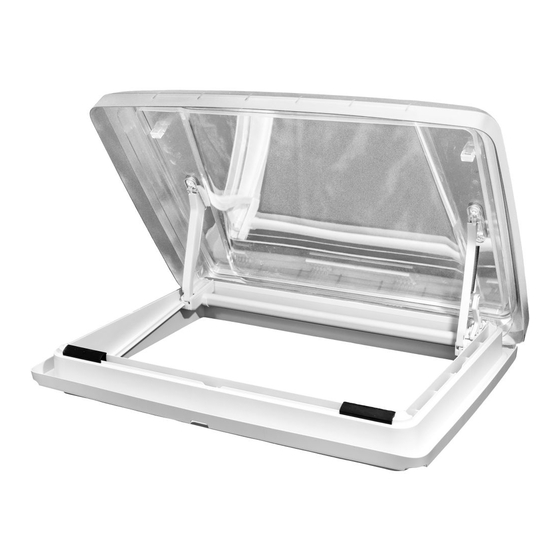

Dachhaube mit Plisseerahmen
zum Einbau in Wohnwagen und Wohnmobile
VisionStar L pro
DE Einbau- und Bedienungsanleitung
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch und
bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Für Schäden oder Verletzungen durch unsachgemäße Montage und/oder Bedienung
übernehmen wir keine Gewährleistungshaftung.
Wir empfehlen die Dachhaube in einer autorisierten Fachwerkstatt montieren zu lassen.
1
MPK Metall- und
Plastikverarbeitung GmbH & Co. KG
Friedrich-Ebert-Str. 298-300
LED
D-58566 Kierspe
mpk-kierspe.de
Technische Daten:
Dachausschnitt 700 x 500 mm
Dachdicke 25 bis 60 mm
Eckradius
Haubenmaß 815 x 583 mm
Höhe über Dach
Dauerlüftung 0 bis 150 cm²
Gewicht
Innenrahmen 872 x 610 x 37 mm
Material Oberrahmen Polypropylen
Material Haube Polycarbonat
Tempolimit: Quereinbau
Längseinbau
Zulassung ECE R43 -019651
LED-Leuchtmittel 394 x 9 x 2,5 mm
Lichtfarbe ~ 3000 K (warmweiß)
Energieeffizienzklasse
Nom. Nutzlichtstrom
Netzspannung
Verbrauch 2 x 5,6 kW/h / 1000h
Nennlebensdauer
Anzahl Schaltzyklen
Anlaufzeit
Nom. Halbwertswinkel
Lieferumfang
1x Dachhaube mit Oberrahmen
1x Plisseerahmen mit LED-Beleuchtung, Polyswitch-Sicherung, Anschlusskabel
1x Befestigungsteile-Set (14 St. Seitenklammer, 4 St. Kunststoffschraube)
Für die Montage zusätzlich erforderlich:
1x Dauerelastisches Dichtmittel, z. Bsp. Dekalin Dekaseal 8936 oder Sika Sikaflex 252i
14x Linsenblechschraube 3,5mm / Länge je nach Dachdicke
(Schraube sollte sich ca. 10mm in den Schraubkanal des Oberrahmens eindrehen lassen)
Bei massiver Holzeinlage in der Decke:
4x Linsenblechschraube 3,5mm / Länge max. 10mm
Erklärung der Symbole
HINWEIS
23 mm
Besonders wichtige Informationen.
ACHTUNG!
105 mm
Nichtbeachtung kann zu Materialschäden führen.
8,4 kg
WARNUNG!
Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
Sicherheits- und Einbauhinweise
160 km/h

Prüfen Sie vor der Montage die Dachstärke Ihres Fahrzeugs.
130 km/h

Die Montage ist nur an planen Innen- & Außenflächen möglich.

Wählen Sie die Einbauposition so, dass keine angrenzenden Bauteile (Dachreling,
Antenne etc.), Leitungen oder Möbelteile beschädigt oder in ihrer Funktion gestört
werden.
A+
2 x 500 lm
12 -14V DC
10.000h
50.000
<1sek.

Stellen Sie sicher, dass ein geeigneter Anschluss in der Stromversorgung vorh. ist.
60°

Wir empfehlen den Einbau mit der Scharnierseite in Fahrtrichtung.
Alternativ können Sie die Dachhaube mit Scharnieren zur rechten/linken Seite des
Fahrzeugs anbringen, sofern das Dachfenster nicht an der Vorderkante des
Fahrzeugdachs angebracht wird.

Betreten Sie niemals die Kuppel der Dachhaube!
Fahren Sie nicht mit geöffneter Dachhaube. Vergewissern Sie sich vor Fahrtantritt,
dass die Dachhaube verschlossen und verriegelt ist.

Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.

Schließen Sie das Dachfenster bei Regen und Schneefall.
Lochmaß Plisseerahmen
Stand 01.2021
