Raptor
Remote Control Unit RTR-RC-01
Mounting Guide

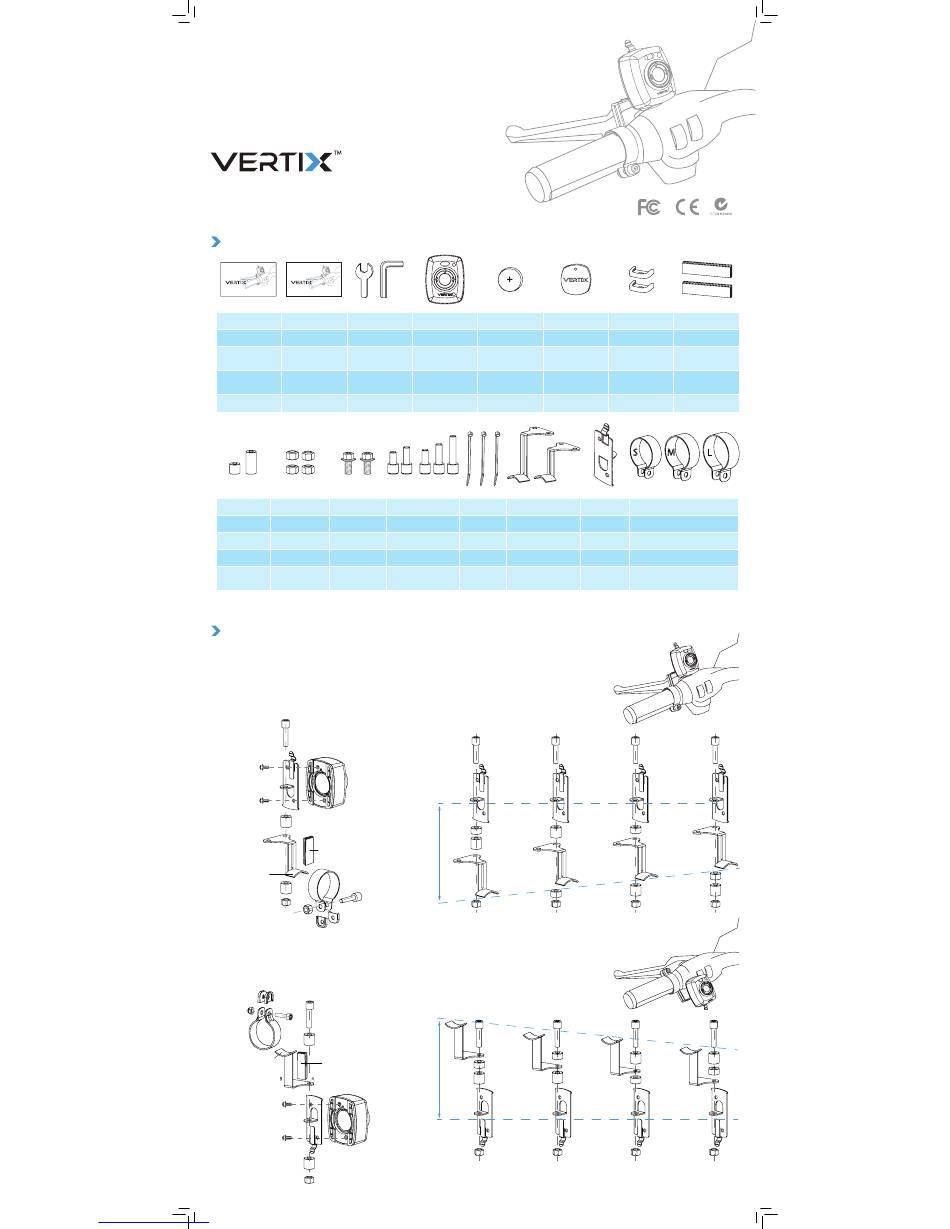

WHAT'S IN THE BOX (EN) /
CONTENU DE LA BOÎTE (FR) / CONTENUTO DELLA CONFEZIONE (IT) / QUÉ CONTIENE LA CAJA (ES) / WAS IST IN DER BOX (DE)
Raptor Remote Control Unit Raptor Remote Control Unit
Mounting Guide Operation Quick Reference Guide
This User Guide Operation Quick Required tools
Reference Guide
Guide d'utilisation Guide de référence rapide Outils nécessaires
Guida di utilizzo Guida rapida di Attrezzi necessari
funzionamento
Esta guía del usuario Guía rápida de referencia Herramientas necesarias
de utilización
Bedienungsanleitung Kurzanleitung zur Benötigte Werkzeuge
Bedienung
Height Adjusting Nylon Locknuts (x4) Screw with Washers Allen Cap Bolts
Spacers (5, 10mm) (x2) (12, 16, 14, 18, 24 mm)
Entretoises de Écrous autobloquants Vis avec rondelles (x 2) Écrous hexagonaux
nivellement (5, 10 mm) en nylon (x 4) (12, 16, 14, 18, 24 mm)
Regolatori di altezza Dadi di nylon (x4) Vite con rondella (x2) Bulloni a brugola
(5, 10 mm) (12, 16, 14, 18, 24 mm)
Contratuercas de nylon Tornillo con arandela Tornillos Allen
Espaciadores de ajuste
de altura (5, 10 mm)
(4 u.) (2 u.) (12, 16, 14, 18, 24 mm)
Abstandshalter zur Nylon-Kontermuttern Schraube mit Innensechskantschrauben
Höhenanpassung
(4 x) Unterlegscheiben (12, 16, 14, 18, 24 mm)
(5, 10 mm)
(2 x)
Metal Parts for Mounting System: Stainless Steel/Brass
MOUNTING YOUR REMOTE CONTROL (EN) /
MONTAJE DE SU CONTROL REMOTO (ES) / MONTAGE DER FERNBEDIENUNG (DE)
Please follow the diagrams below for mounting
Veuillez vous référer aux schémas ci-dessous pour le montage (FR) / Per il montaggio, fate riferimento alle istruzioni riportate di seguito (IT)
Por favor, siga los diagramas indicados a continuación para el montaje (ES) / Bitte folgen Sie den nachstehenden Abbildungen zur Montage (DE)
UPPER MOUNTING
MONTAGE SUPERIEUR POUR GUIDON (FR) / MONTAGGIO SUPERIORE (IT)
MONTAJE HACIA ARRIBA (ES) / MONTAGE AUF DER LENKSTANGE (DE)
(14, 18, 24mm)
use spacers to adjust
(5, 10mm) *
height
Protecteur d'arête (FR)
A B Protezione per il bordo (IT) utiliser des entretoises
Guardacantos (ES)
pour régler la hauteur (FR)
Kantenschutz (DE)
(short or long)
Usare distanziali per
Edge protector
regolare l'altezza (IT)
(courte ou longue) (FR) / (corto o lungo) (IT)
(Corta o Larga) (ES) / (kurz oder lang) (DE) Use los espacios para
(S, M or L)
ajustar la altura (ES)
Stellen Sie die Höhe mit
"Foot" of mounting column (S, M ou L) (FR)
(S, M o L) (IT) den Abstandhaltern
« Pied » de la colonne de montage (FR)
(S, M o L) (ES)
ein (DE)
"Piede" del braccetto di montaggio (IT)
(5, 10mm)
"Pie" de la columna de montaje (ES) (S, M oder L) (DE)
*
„Fuß" der Befestigungssäule (DE)
(12, 16mm)
* Optional, as required
En option, sur demande (FR) / opzionale, a piacimento (IT)
Opcional, si es necesario (ES) / Fakultativ , auf Wunsch (DE)
LOWER MOUNTING
MONTAGE INFERIEUR POUR GUIDON (FR) / MONTAGGIO INFERIORE (IT)
MONTAJE HACIA ABAJO (ES) / MONTAGE UNTER DER LENKSTANGE (DE)
(12, 16mm)
(14, 18, 24mm)
(S, M or L)
* (5, 10mm) use spacers to adjust
height
"Foot" of mounting column
utiliser des entretoises
« Pied » de la colonne de montage (FR) pour régler la hauteur (FR)
Edge protector
"Piede" del braccetto di montaggio (IT)
"Pie" de la columna de montaje (ES) Usare distanziali per
Protecteur d'arête (FR)
„Fuß" der Befestigungssäule (DE)
regolare l'altezza (IT)
Protezione per il bordo (IT)
(short or long)
Guardacantos (ES) Use los espacios para
Kantenschutz (DE)
ajustar la altura (ES)
(courte ou longue) (FR) / (corto o lungo) (IT)
(Corta o Larga) (ES) / (kurz oder lang) (DE)
Stellen Sie die Höhe mit
den Abstandhaltern
ein (DE)
* (5, 10mm)
* Optional, as required
En option, sur demande (FR) / opzionale, a piacimento (IT)
Opcional, si es necesario (ES) / Fakultativ , auf Wunsch (DE)
manuals search engine
Remote Control Unit CR2032 Battery Battery Cover Opener
Télécommande Pile CR2032 Ouvreur pour couvercle
batterie
Unità di comando a Una batteria CR2032 Placchetta per l'apertura
distanza del coperchio sul vano
batterie
Unidad de control Pila-botón CR2032 Abridor de la tapa de la
remoto pila
Fernbedienungseinheit Eine CR2032 Batterie Öffner für
Batteriefachdeckel
Cable Ties (x3) Mounting Column
(Short and Long)
Attaches de câble Colonne de montage
(x 3) (courte et longue)
Fascetta Braccetto di montaggio
stringicavo (x3) (corto e lungo)
Bridas para cables Comuna de montaje
(3 u.) (Corta y Larga)
Kabelbinder (3 x) Montagesäule
(Kurz und Lang)
Pièces métalliques pour système de fixation : Acier inoxydable/laiton (FR) Parti in metallo del sistema di montaggio: Acciaio/ottone inossidabile (IT)
Piezas metálicas del sistema de montaje: Acero/Bronce inoxidable (ES)
MONTAGE DE LA TELECOMMANDE (FR) / MONTAGGIO DEL COMANDO A DISTANZA (IT) /
Flexible Mounting Heights
Tailles de montage flexibles (FR) / Altezza del supporto regolabile (IT)
Altura de montaje flexible (ES) / Flexible Montagehöhen (DE)
HIGHEST HIGHER
(15 mm) (10 mm)
LA PLUS ÉLEVÉE (FR) SUPÉRIEURE (FR)
MASSIMO (IT) PIÙ ALTO (IT)
LA MÁS ALTA (ES) MÁS ALTA (ES)
HÖCHSTE (DE) HÖHER (DE)
5 mm
10 mm
10 mm
5 mm
Flexible Mounting Heights
Tailles de montage flexibles (FR) / Altezza del supporto regolabile (IT)
Altura de montaje flexible (ES) / Flexible Montagehöhen (DE)
5 mm
5 mm
10 mm
10 mm
LOWEST LOWER
(15 mm) (10 mm)
LA PLUS BASSE (FR) INFÉRIEURE (FR)
MINIMO (IT) PIÙ BASSO (IT)
LA MÁS BAJA (ES) MÁS BAJA (ES)
NIEDRIGSTE (DE) NIEDRIGER (DE)
Edge Protector for Clamp Edge Protector for
(X2) Mounting Column (X2)
Protecteur d'arête pour Protecteur d'arête pour
fixation (x 2) colonne de montage (x 2)
Protezione bordo per Protezione per il
fascetta (x2) bordo del braccetto di
montaggio (x2)
Guardacantos para Guardacantos para la
abrazadera (2 u.) columna de montaje
(2 u.)
Kantenschutz für Schelle Kantenschutz für
(2 x) Befestigungssäule (2 x)
Mounting Plate Fastening Clamps
(Dia. 30, 33, 36 mm)
Plaquette de Brides de fixation
montage (diamètre 30, 33, 36 mm)
Piastra di Fascette di serraggio
montaggio (Ø 30, 33, 36 mm)
Placa de montaje Abrazaderas
(dia. 30, 33, 36 mm)
Montageplakette Befestigungsschellen
(Durchmesser 30, 33, 36 mm)
Metallteile für das Montagesystem: Edelstahl/Messing (DE)
HIGH BASE
(5 mm) (0 mm)
ÉLEVÉE (FR) DE BASE (FR)
ALTO (IT) BASE (IT)
ALTA (ES) BASE (ES)
HOCH (DE) BASIS (DE)
5 mm
5 mm
10 mm 10 mm
10 mm 10 mm
5 mm
5 mm
LOW BASE
(5 mm) (0 mm)
BASSE (FR) DE BASE (FR)
BASSO (IT) BASE (IT)
BAJA (ES) BASE (ES)
NIEDRIG (DE) BASIS (DE)
