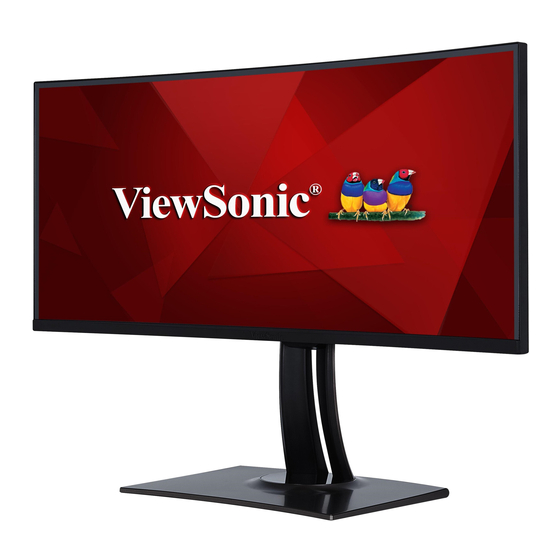

ViewSonic VP3881 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ViewSonic Anleitungen
  4. Motorroller
  5. VP3881
  6. Bedienungsanleitung

ViewSonic VP3881 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für VP3881:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VP3881
Display
Bedienungsanleitung
Modellnummer: VS16980

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic VP3881

Inhaltszusammenfassung für ViewSonic VP3881

  • Seite 1 VP3881 Display Bedienungsanleitung Modellnummer: VS16980...
  • Seite 2 Vielen Dank, dass Sie sich für ViewSonic entschieden haben Mit mehr als 30 Jahren als weltweit führender Anbieter visueller Lösungen verfolgt ViewSonic das Ziel, die Erwartungen der Welt an Technologieentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic glauben, dass unsere Produkte das Potenzial be- sitzen, einen positiven Einfluss auf die Welt zu haben;...

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. Vorsichts- und Warnhinweise ......1 2. Erste Schritte ............4 2-1. Lieferumfang ..............5 2-2. Außenseite des Monitors ..........6 2-3. Hardwareinstallation ............7 2-4. Schnellinstallation ............14 2-5. Einschalten ..............18 2-6. Treiberinstallation (Windows-10-Einrichtung) ....21 3. Anzeigebild anpassen ........23 3-1.
  • Seite 4 7. Reinigung und Wartung ........69 Display reinigen ..............69 8. Übereinstimmungserklärung ......71 8-1. FCC-Hinweise ..............71 8-2. Industry Canada-Hinweis ..........72 8-3. CE-Konformität für europäische Länder ......72 8-4. RoHS2-Konformitätserklärung ........73 8-5. Produktentsorgung am Ende der Produktlebenszeit ..75 9.

  • Seite 5: Vorsichts- Und Warnhinweise

    1. Vorsichts- und Warnhinweise 1. Lesen Sie diese Anweisungen vor Einsatz des Gerätes vollständig. 2. Bewahren Sie diese Anweisungen an einem sicheren Ort auf. 3. Beachten Sie sämtliche Warnungen, halten sich an sämtliche Anweisungen. 4. Mindestens 45 cm vom Display entfernt. 5.
  • Seite 6 Netzkabel ab. 16. Falls Rauch, ungewöhnliche Geräusche oder ein merkwürdiger Geruch auftreten, schalten Sie das Display sofort aus und kontaktieren Ihren Händler oder ViewSonic. Das Display weiterhin zu nutzen, ist gefährlich. 17. Versuchen Sie nicht, die Sicherheitsvorkehrungen des gepolten Steckers oder Schuko-Stekkers zu umgehen.
  • Seite 7 21. Ziehen Sie das Stromkabel des Geräts heraus, wenn Sie dieses über einen längeren Zeitraum nicht benutzen. 22. Überlassen Sie alle Servicearbeiten qualifiziertem Servicepersonal. Service ist dann erforderlich, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war...

  • Seite 8: Erste Schritte

    2. Erste Schritte Bewahren Sie Originalverpackung, Registrierungsformular und Beleg für den Fall auf, dass Probleme auftreten oder Sie das erworbene Produkt aus irgendeinem Grund zurückgeben müssen. Mit diesen Gegenständen vereinfachen Sie uns die Prüfung Ihres Produktes und die Reparatur, Erstattung und/oder Rückgabe des Produktes an Sie.

  • Seite 9: Lieferumfang

    Die mitgelieferten Videokabel können je nach Land variieren. Weitere Informationen erhalten Sie von Ihrem örtlichen Händler. Die INF-Datei gewährleistet die Kompatibilität mit den Windows- Betriebssystemen, und die ICM-Datei (Bildfarbenübereinstimmung) garantiert die einwandfreie Farbwiedergabe auf dem Bildschirm. ViewSonic empfiehlt die Installation beider Dateien.

  • Seite 10: Außenseite Des Monitors

    2-2. Außenseite des Monitors A. Vorderseite B. Linke und rechte Seite C. Rückseite 1. Bedienfeld (detailliert in 3-1) 2. I/O-Anschlüsse (Ein-/Ausgänge): Dieser Bereich beinhaltet alle I/O-Anschlussoptionen sowie den Netzeingang (detailliert in 2-4) 3. Kensington-Sicherheitssteckplatz (detailliert in 2-3 Abschnitt G) 4. Dies ist der VESA- Wandmontagebereich an der Rückseite des Monitors*.

  • Seite 11: Hardwareinstallation

    2-3. Hardwareinstallation A. Basis anbringen B. Basis entfernen...
  • Seite 12 C. Monitorhöhe anpassen - Drücken Sie die Oberseite des Monitors nach unten, bis er sich auf der gewünschten Anzeigehöhe befindet. - Sie können den Monitor zur Höhenanpassung auch wieder nach oben ziehen. *Dieses Bild dient nur der Veranschaulichung...

  • Seite 13: Winkel Anpassen

    D. Winkel anpassen - Stellen Sie sich nach Anpassung der Monitorhöhe mittig vor den Monitor. - Der Anzeigewinkel kann angepasst werden, indem Sie Bildschirm nach vorne oder hinten neigen. Der Winkel kann für ein flexibles, komfortables Betrachtungserlebnis* auf -5° bis 21° eingestellt werden. Rückseite Vorderseite *Die Einstellwinkel variieren je nach Modelle.
  • Seite 14 E. Schwenken 1. Heben Sie den Monitor so weit wie möglich an (maximale Höhe). 2. Passen Sie den Monitor an, indem Sie ihn oben nach hinten drücken und unten nach vorne ziehen (siehe nachstehende Abbildung). *Dieses Bild dient nur der Veranschaulichung...
  • Seite 15 3. Drehen Sie den Monitor im oder gegen den Uhrzeigersinn (siehe nachstehende Abbildung). 4. Schließen Sie die Monitorinstallation ab, indem Sie den Monitor um 90 ° drehen (siehe nachstehende Abbildung). *Dieses Bild dient nur der Veranschaulichung...

  • Seite 16: Wandinstallation (Optional)

    F. Wandinstallation (optional) HINWEIS: Nur für die Verwendung mit dem UL-gelisteten Wandmontageset. Wenden Sie sich zur Beziehung eines Wandmontagesets oder eines höhenverstellbaren Standfußes an ViewSonic oder Ihren ® örtlichen Fachhändler. Halten Sie sich an die Anleitungen für die Installation des Standmodells.

  • Seite 17: Kensington-Schloss Verwenden

    G. Kensington-Schloss verwenden Der Kensington-Sicherheitsanschluss befindet sich auf der Rückseite des Monitors. Weitere Informationen zur Installation und Nutzung finden Sie auf der Kensington-Webseite unter http://www.kensington.com. Nachstehend wird zur Veranschaulichung beispielhaft die Fixierung an einem Tisch mittels Kensington-Schloss dargestellt. *Dieses Bild dient nur der Veranschaulichung...

  • Seite 18: Schnellinstallation

    Macintosh-Nutzer: Modelle vor G3 erfordern einen Macintosh- Adapter. Bringen Sie den Adapter am Computer an und stecken Sie das Videokabel in den Adapter. Wenden Sie sich zur Bestellung eines Macintosh-Adapters von ViewSonic Macintosh an den ViewSonic-Kundendienst. ® DC In USB Up Stream HDMI...

  • Seite 19: Netzkabel (Und Netzteil, Falls Erforderlich)

    A. Netzkabel (und Netzteil, falls erforderlich) Schließen Sie das Netzkabel an den Netzanschluss des Monitors und den Netzstecker an eine Steckdose an. B. Video- und Audiokabel Schließen Sie ein Ende des DisplayPort-Kabels an den DisplayPort- oder Mini-DP-Anschluss an der Rückseite des Monitors an*.
  • Seite 20 * Bitte verbinden Sie den DP-Ausgang am Monitor nicht mit dem DisplayPort- oder Mini-DP-Anschluss am Computer. Der DP- Ausgang ist für eine Daisy-Chain-Verbindung vorgesehen (siehe Beschreibung in Abschnitt D) C. USB-Kabel Verbinden Sie den Typ-B-Anschluss des USB-Kabels mit dem USB-3.0-Upstream-Port an der Rückseite des Monitors. Schließen Sie den Typ-A-Anschluss des USB-Kabels an den USB-Downstream-Port am Computer an.
  • Seite 21 Aufladung, USB-Hub und DisplayPort-Videoeingang. Bitte stellen Sie sicher, dass Typ-C-Ausgangsgerät und Kabel die DisplayPort-Signalübertragung unterstützen. Einige Typ-C-Geräte und Kabel unterstützen nur Aufladung und Datenübertragung. Alternativ können Sie beim ViewSonic- Kundendienst ein Typ-C-Videokabel bestellen. Type-C *Dieses Bild dient nur der Veranschaulichung...

  • Seite 22: Einschalten

    Schalten Sie erst den LCD-Monitor, dann den Computer ein. Diese Reihenfolge (erst LCD-Monitor, dann Computer) ist sehr wichtig. HINWEIS: Windows-Benutzer werden möglicherweise aufgefordert, die INF-Datei zu installieren. Legen Sie dazu die ViewSonic-CD in das CD-Laufwerk des Computers und öffnen Sie das Verzeichnis „:\ CD\vsfiles“.

  • Seite 23: Displayport-Mst-Daisy-Chain-Einstellungen

    DisplayPort-MST-Daisy-Chain-Einstellungen 1. Deaktivieren Sie die automatische Erkennung der Eingangsquelle VP3881 Input Audio View Color Manual Setup Select Adjust Mode Adjust Image Adjust Menu ECO Mode DisplayPort 1.2 DDC/CI Save As All Recall 1980 x 1080 @ 60Hz...

  • Seite 24: Displayport-1.2-Modus Einschalten

    2. DisplayPort-1.2-Modus einschalten * Markieren und wählen Sie die Funktion DisplayPort 1.2 VP3881 Input Audio View Color Manual Setup Image Adjust Select Adjust Mode Adjust Menu ECO Mode DisplayPort 1.2 DDC/CI Save As All Recall 1980 x 1080 @ 60Hz...

  • Seite 25: Treiberinstallation (Windows-10-Einrichtung)

    Stellen Sie sicher, dass die automatische Erkennung erfolgreich war, indem Sie im Fenster „Anzeigeeinstellungen“ (Bildschirmauflösung) die Option „Erweiterte Anzeigeeinstellungen“ aufrufen. Im Abschnitt „Farbverwaltung“ der erweiterten Einstellungen können Sie prüfen, ob Ihr ViewSonic-Monitor richtig von Ihrem PC erkannt wurde. VX4380 SERIES VX4380 SERIES.icm...
  • Seite 26 Falls Ihr PC den Monitor nicht automatisch erkennt, der Monitor aber dennoch funktioniert, können Sie Ihren Computer neu starten und die obigen Schritte noch einmal befolgen. Es ist für einen normalen Betrieb nicht zwingend erforderlich, dass Ihr Computer den Monitor erkennt. Dennoch wird es empfohlen. Bei Problemen oder Fragen können Sie sich gerne an den Kundendienst wenden.

  • Seite 27: Anzeigebild Anpassen

    3. Anzeigebild anpassen 3-1. Bedienfeld verwenden Über die Tasten am vorderen oder hinteren Bedienfeld können Sie das Bildschirmmenü einblenden und konfigurieren.

  • Seite 28: Symbole An Der Blende

    Symbole an der Blende Die Symbole an der Blende werden nachstehend detailliert beschrieben: Ein/Aus / Bereitschaft HINWEIS: Betriebsanzeige Blau = eingeschaltet Orange = Energiesparmodus Zeigen Sie das Menü an, indem Sie eine beliebige Funktionstaste drücken.
  • Seite 29 Nachstehend werden die Symbole von Bildschirmmenü und Schnellmenü sowie deren Funktionen beschrieben. Aktivierungssymbol zum Einschalten verschiedener Funktionen bei Navigation durch das Menüsystem. Aktivierungssymbol zum Beenden, Zurückkehren oder Deaktivieren der ausgewählten Funktion. Zur Navigation durch die Menüoptionen und zur Anpassung der Monitorsteuerung.
  • Seite 30 Nachstehend werden die Symbole im Schnellmenü beschrieben: 1. Drücken Sie zur Anzeige des Schnellmenüs eine der Tasten HINWEIS: Alle Bildschirmmenüs und Einstellungsbildschirme werden nach etwa 15 Sekunden automatisch ausgeblendet. Die Dauer der Zeitüberschreitung kann über das Einrichtungsmenü angepasst werden. 2. Nach Betätigung einer der rechteckigen Tasten sehen Sie Optionen für den Schnellzugriff.

  • Seite 31: Monitoroptimierung

    3-2. Monitoroptimierung • Passen Sie die Grafikkarte des Computers so an, dass sie einen empfohlenen Timing-Modus unterstützt (für Ihren LCD-Monitor empfohlene Auflösungen finden Sie auf der Seite „Technische Daten“). Weitere Anweisungen zur Änderung der Bildwiederholfrequenz entnehmen Sie bitte der Bedienungsanleitung Ihrer Grafikkarte.

  • Seite 32: Timing-Modus Einstellen

    3-3. Timing-Modus einstellen Zur Maximierung der Anzeigequalität und zur Minimierung der Augenbeanspruchung müssen Sie den Timing-Modus einstellen. Der Timing-Modus besteht aus Auflösung (z. B. 1920 x 1080p) und Bildwiederholfrequenz (oder vertikale Frequenz; z. B. 60 Hz). Nach Festlegung des Timing-Modus können Sie das Anzeigebild über das Bildschirmmenü...

  • Seite 33: Zusätzliche Software Installieren (Optional)

    3-4. Zusätzliche Software installieren (optional) 1. Legen Sie die ViewSonic-CD in Ihr CD/DVD-Laufwerk ein. 2. Doppelklicken Sie auf den „Software“-Ordner und wählen Sie eine gewünschte Anwendung. 3. Doppelklicken Sie auf die .exe- oder .pkg-Datei und befolgen Sie die Bildschirmanweisungen zum Abschließen der einfachen Installation jeder zusätzlichen Software/Anwendung.

  • Seite 34: Monitor-Firmware Aktualisieren (Optional)

    Schritt 1. Laden Sie das Firmware Update Tool mit der neuesten Firmware-Version für Ihren Monitor von folgender Seite herunter: http://color.viewsonic.com/support/software/ Schritt 2. Stellen Sie sicher, dass der USB-Upstream-Port des Monitors mit dem USB-Downstream-Port des PCs verbunden ist. (Unter 2-4. Abschnitt C finden Sie weitere Einzelheiten.)
  • Seite 35 Schritt 4. Starten Sie das Firmware Update Tool. Die Anwendung erkennt und bestätigt automatisch Ihr Monitormodell und die aktuelle Firmware-Version. Klicken Sie zur Aktualisierung Ihrer Monitor-Firmware auf „Update (Aktualisieren)“. VP Series USB Firmware Update Tool v1.0 Model Name Model Name Current Firmware Current Firmware New Firmware...

  • Seite 36: Colorbration (Optional)

    Zur Gewährleistung einer langfristigen Farbgenauigkeit unterstützen einige Modelle eine Funktion zur Farbkalibrierung. Der Monitor kommt mit der Anwendung Colorbration. Die Installationsdatei der Anwendung befindet sich im Softwareordner auf der ViewSonic- CD. Alternativ können Sie die aktuellste Version unter http://color. viewsonic.com/support/software/ herunterladen.

  • Seite 37: Vorstellung Des Bildschirmmenüs

    4. Vorstellung des Bildschirmmenüs 4-1. Baumstruktur des Bildschirmmenüs Eine detaillierte Beschreibung des Menübaums und der zugehörigen Funktionen finden Sie unter 4-2 Beschreibung des Bildschirmmenüs weiter unten. Der Menübaum repräsentiert visuell das vollständige Bildschirmmenü, das über Ihren Monitor zugänglich ist. Bitte orientieren Sie sich am nachstehenden Menübaum, falls Sie eine bestimmte Funktion/Option nicht finden.
  • Seite 38 Startup Menu sRGB SMPTE-C REC709 Preset Color DICOM SIM CAL 1 CAL 2 CAL3 CUSTOM Contrast (-/+) Contrast/Brightness Brightness (-/+) DisplayPort HDMI 1 Input Select HDMI 2 TYPE C Menu Menu OSD table detail items Exit (OSD off)
  • Seite 39 VP3881 View Color Manual Input Audio Setup Select Adjust Mode Adjust Image Adjust Menu DISPLAYPORT HDMI 1 HDMI 2 TYPE C Auto Detect 1980 × 1080 @ 60Hz Menu DISPLAYPORT HDMI 1 HDMI 2 Input Select Type C Auto Detect...
  • Seite 40 Menu FPS 1 FPS 2 Game MOBA Movie Text UltraClear (-/+) Ultra Clear (-/+) Advanced CAD/CAM (-/+) Sharpness Advanced Gamma (-/+) Ultra Clear (-/+) Advanced Designer Animation (-/+) Sharpness Black Stabilization (-/+) Ultra Clear (-/+) Advanced ViewMode Video Edit (-/+) Sharpness Advanced Gamma (-/+)
  • Seite 41 Menu Ultra Clear (-/+) Advanced (-/+) Sharpness Portrait Advanced Gamma (-/+) TruTone (-/+) ViewMode Photographer Skin Tone (-/+) Black Stabilization (-/+) Advanced (-/+) Monochrome Sharpness TruTone (-/+) Contrast/ Contrast (-/+) Brightness (-/+) Brightness Auto RGB (Full Range) RGB (Limited Color Format Range) YUV (Full Range) YUV (Limited Range)
  • Seite 42 Menu Black (-/+) Stabilization Advanced DCR (-/+) (-/+) Gain Green (-/+) Blue (-/+) (-/+) Offset Green (-/+) Blue (-/+) (-/+) Green (-/+) Custom Blue (-/+) Cyan (-/+) Magenta (-/+) Color Adjust Yellow (-/+) (-/+) Green (-/+) Blue (-/+) Saturation Cyan (-/+) Magenta (-/+)
  • Seite 43 Menu Sharpness (-/+) Aspect Ratio Full Screen Overscan Low Input Lag Advanced Manual Image Ultra Fast Adjust Standard Response Time Advanced Ultra Fast Blue Light Filter (-/+) Uniformity HDR 10...
  • Seite 44 Menu English Français Deutsch Español Italiano Suomi Русский Language Türkçe 日本語 한국어 繁體中文 简体中文 Češka Svenska Setup Menu Resolution Notice Information Information message OSD Timeout (-/+) OSD Background Power Indicator Auto Power Off 30 Minutes 45 Minutes Sleep 60 Minutes 120 Minutes...
  • Seite 45 Menu DisplayPort Top-Left HDMI 1 Source HDMI 2 Select TYPE C DisplayPort Top-Right HDMI 1 Source HDMI 2 Select TYPE C Quad Windows DisplayPort Bottom- HDMI 1 Left Source HDMI 2 Select TYPE C DisplayPort Bottom- HDMI 1 Right Source HDMI 2 Select TYPE C...
  • Seite 46 Menu DisplayPort PIP Source HDMI 1 Select HDMI 2 TYPE C PIP H. Position (-/+) PIP Position PIP V. Position (-/+) PIP Size (-/+) Swap sRGB Multi-Picture SMPTE-C REC 709 DICOM SIM Native Dual Color CAL 1 CAL 2 CAL 3 Setup Menu View Mode …...

  • Seite 47: Beschreibung Des Bildschirmmenüs

    4-2. Beschreibung des Bildschirmmenüs HINWEIS: Die in diesem Abschnitt aufgelisteten Menüoptionen stellensämtliche Optionen aller Modelle dar. Einige dieser Optionen existieren im Bildschirmmenü Ihres Produktes möglicherweise nicht. Bitte ignorieren Sie Beschreibungen von Menüoptionen, die in Ihrem Bildschirmmenü fehlen. Die verfügbaren Menüoptionen Ihres Monitors finden Sie unter 4-1 Baumstruktur des Bildschirmmenüs (weiter oben).
  • Seite 48 Color adjust (Farbeinst.) Bietet verschiedene Modi zur Farbanpassung, mit denen Sie die Farbeinstellungen ganz nach Bedarf anpassen können. Color range (Farbbereich) Passt den Farbbereich an, ermöglicht die Anpassung des Bereichs in den RGB- und YUV-Farbeinstellungen. Color temperature (Farbtemperatur) Ermöglicht die Auswahl spezifischer Farbtemperatureinstellungen zur weiteren Anpassung des Anzeigeerlebnisses.
  • Seite 49 Bereich) Das Farbformat des Eingangssignals ist YUV und der Schwarz-/Weißwert ist beschränkt. (eingeschränkter Bereich) Color Calibration Benutzer kann den Monitor durch die ViewSonic Colorbration Anwendung mit einem bestimmten Farbsensor kalibrieren. Optionen Beschreibung CAL1 Display with the 1 user calibration mode...
  • Seite 50 Game mode (Spielmodus) Durch Integration eines Gaming-orientierten Bildschirmmenüdesigns mit vorkalibrierten FPS-, RTS- und MOBA-Gaming-Einstellungen ist jeder Modus zur optimalen Vermischung von Farbe und Technologie mit spielinternen Tests und Anpassungen funktional angepasst. Öffnen Sie zum Zugreifen auf den Spielmodus zunächst die Hauptmenü- Einstellung, rufen Sie dann „ViewMode (Ansichts-modus)“...
  • Seite 51 Zum Umschalten zwischen verschiedenen Eingängen, die beim jeweiligen Monitor verfügbar sind. Low input lag (Geringe Eingangsverzög) ViewSonic bietet mit einem Prozessreduzierer eine geringe Eingangsverzögerung, was die Signallatenz verringert. Im Untermenü „Low Input Lag (Geringe Eingangsverzög)“ können Sie aus zwei Optionen die geeignete Geschwindigkeit für Ihren gewünschten Einsatz...
  • Seite 52 Manual image adjust (Manuelle Bildanpassung) Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können eine Vielzahl von Bildqualitätseinstellungen manuell festlegen. Multi-picture (Mehrfachbilder) Im Modus MULTI-PICTURE (Mehrfachbilder) können Sie zwischen folgenden Einstellungen wählen: QUAD WINDOWS (Vier Fenster), PBP TOP-BOTTOM (BuB oben/unten), PBP LEFT-RIGHT (BuB links/rechts) und PIP.
  • Seite 53 Overscan Hierüber können Sie das Seitenverhältnis des von Ihrem Monitor empfangenen Eingangssignals anpassen. OFFSET (Versatz) Passen Sie die Schwarzwerte für Red (Rot), Green (Grün) und Blue (Blau) an. Die Funktionen Verstärkung und Versatz ermöglichen die Steuerung des Weißabgleichs für maximale Kontrolle bei der Änderung von Kontrast und dunklen Szenen.
  • Seite 54 Preset Color Mode (Voreing. Farbm.) Der Monitor kommt mit verschiedenen industriellen Farbstandards. Jeder Farbmodus kann für eine bestimmte Monitoranwendung ausgewählt werden. Optionen Beschreibung sRGB Präziser Farbraum und Gammawert des sRGB- Standards. Präziser Farbraum und Gammawert des European- Broadcasting-Union-Standards. SMPTE-C Präziser Farbraum und Gammawert des SMPTE-C- Standards.
  • Seite 55 HINWEIS: Wenn die Korrekturfunktion aktiviert ist, wird die Spitzenluminanz des Displays insgesamt reduziert. ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen.

  • Seite 56: Beschreibung Der Erweiterten Einstellungen

    Nachstehend erfahren Sie mehr über den funktionalen Einsatz und die Anweisungen zur Einrichtung. 1. Multi-Picture (Mehrfachbilder) Bildschirmmenü einblenden Schritt 1: Mit „1“ an der Frontblende Ihres ViewSonic-Monitors des Bildschirmmenü einblenden Schritt 2: Mit den Pfeilentasten die Funktion „Manual Image Adjust (Manuelle Bildanpassung)“ wählen Schritt 3: Mit den Pfeilentasten die Funktion „Multi-Picture...

  • Seite 57: Quad Windows (Vier Fenster)

    1-1. Quad Windows (Vier Fenster) Quelle im Untermenü „Source Select (Quelle wählen)“ wählen Quad Windows Options (Quad Windows Optionen) Top-Left (Oben links) Eine Eingangsquelle wählen Top-Right (Oben rechts) Bottom-Left (Unten links) Bottom-Right (Unten rechts) 1-2. PBP Top-Bottom (BuB oben/unten) Quelle im Untermenü „Source Select (Quelle wählen)“ wählen PBP Options (BuB-Optionen) 1 wählen DisplayPort...
  • Seite 58 1-3. PBP Left-Right (BuB links/rechts) Quelle im Untermenü „Source Select (Quelle wählen)“ wählen PBP Options (BuB-Optionen) 1 wählen DisplayPort Left Source (Quelle links) HDMI 1 HDMI 2 Right Source (Quelle rechts) TYPE C Bitte stellen Sie die Bildschirmauflösung im BuB-Modus auf 1280 x 1440 ein, damit Haupt- und Subbild in voller Größe angezeigt werden.

  • Seite 59: Pip Size (Pip Größenanpassung)

    2. BiB Wählen Sie in den BiB-Optionen, welche Funktion Sie anpassen möchten: PIP Position PIP Size (PIP Größenanpassung) PIP Swap (BiB-Wechsel) 2-1. PIP Position Wählen Sie zur Anpassung der Position der kleineren Anzeige 1: PIP H. Position (BiB H. Position) passt die horizontale Position der kleineren Anzeige in einem Bereich von 0 bis 100 an, wobei 0 an der Position ganz links und 100 an der Position ganz rechts beginnt.
  • Seite 60 3. KVM function (KVM-Funktion) KVM: Typ-C-KVM ist ein Hardwaregerät, mit dem Sie zwei PCs über eine Tastatur und eine Maus steuern können. (Funktioniert nur im BuB-Modus) Verbinden 1. Verbinden Sie ein Ende des Typ-C-Kabels mit dem Typ-C- Anschluss an der Rückseite des Monitors. Verbinden Sie das andere Ende des Typ-C-Kabels mit dem Typ-C-Anschluss am MacBook usw.
  • Seite 61 Einstellungen im Bildschirmmenü bei Typ-C-KVM Schritt 1: Bildschirmmenü einblenden Schritt 2: „Setup Menu (Menü Einstellungen)“ wählen Schritt 3: Menü „Multi-Picture (Mehrfachbilder)“ wählen Schritt 4: Menü „PBP Left-Right (BuB links/rechts)“ wählen Schnelltaste bei KVM Halten Sie im BuB-Modus zum Aktivieren der KVM-Funktion und zum Umschalten des Zeigers zwischen Haupt- und Subbild 1 Sekunde lange die Taste # 1 gedrückt.
  • Seite 62 Dual Color (Zwei Farben): Der Monitor kommt mit einer zweifarbigen Engine, die zwei verschiedene Farbeinstellungen im BiB- oder BuB-Modus anzeigen kann. Sie können in Haupt- und Subbild verschiedene Farbvoreinstellungen festlegen. Schritt 1: Bildschirmmenü einblenden Schritt 2: „Setup Menu (Menü Einstellungen)“ wählen Schritt 3: Menü...
  • Seite 63 Blaulichtfilter Schnelltasten für Blaulichtfilter Drücken Sie zur sofortigen Aktivierung der Blaulichfilter-Funktion (mit Signal) die Taste #5 Hinweis: Das ständige Betrachten von Computerbildschirmen kann zu Augenreizungen und -beschwerden führen. Zur Verminderung dieser Auswirkungen sollten Sie diese Betrachtungsweise regelmäßig unterbrechen, damit sich Ihre Augen entspannen können.
  • Seite 64 In die Ferne schauen Während der Pausen können Benutzer die Belastung und die Trockenheit der Augen weiter lindern, indem sie in der Ferne liegende Gegenstände betrachten. • Augenübungen Augenübungen können helfen, die Augen zu entlasten. Rollen Sie Ihre Augen langsam nach links, nach rechts, nach oben und unten und wiederholen Sie diese Übung bei Bedarf.

  • Seite 65: Erweiterte Einstellungen Für Gamer

    4-4. Erweiterte Einstellungen für Gamer Diese Einstellungen wurden im Abschnitt zum Bildschirmmenü weiter oben beschrieben. Nachstehend erfahren Sie mehr über den funktionalen Einsatz und die Anweisungen zur Einrichtung. 1. Low Input Lag (Geringe Eingangsverzög) Schritt 1: Bildschirmmenü einblenden Schritt 2: Menü „Manual Image Adjust (Manuelle Bildanpassung)“ wählen Schritt 3: Menü...
  • Seite 66 2. Black Stabilization (Schwarzstabilisierung) Schritt 1: Bildschirmmenü einblenden Schritt 2: Menü „Manual Image Adjust (Manuelle Bildanpassung)“ wählen Schritt 3: Menü „Advanced Image Adjust (Erweiterte Bildanpassung)“ wählen Schritt 4: „Black Stabilization (Schwarzstabilisierung)“ wählen Sie können die Einstellung mit den Pfeiltasten anpassen, indem Sie einen Wert von 1 bis 10 wählen, wobei 1 die dunkelste und 10 die hellste Option ist.

  • Seite 67: Monitorverwaltung

    4-5. Monitorverwaltung Die Optionen zur Monitorverwaltung sind oben hervorgehoben. Die einzelnen Optionen werden nachstehend beschrieben. OSD Timeout (OSD Einblendzeit) Über die Funktion „OSD Timeout (OSD Einblendzeit)“ können Sie festlegen, wie lange das Bildschirmmenü bei Inaktivität eingeblendet bleiben soll (in Sekunden). OSD Background (OSD-Hintergr.) Über die Funktion „OSD Background (OSD-Hintergr.)“...
  • Seite 68 Auto Power Off (Auto-Aus) Durch Auswahl von „Auto Power Off (Auto-Aus)“ können Sie festlegen, dass sich der Monitor nach einem bestimmten Zeitraum ausschalten soll. Sleep (Schlaf-Modus) Über diese Einstellung können Sie die Inaktivitätsdauer vor Umschalten in den Energiesparmodus anpassen. Der Monitor ruft zum Energiesparen den Ruhezustand auf.

  • Seite 69: Daten

    5. Daten Display Type TFT (Dünnfilmtransistor), Aktivmatrix-Bildschirm mit 3840 x 1600, 0,22908 mm Pixelabstand Bildschirmgröße Metrisch: 95,29 cm Imperial: 37,5 Zoll (37,5 Zoll darstellbar) Farbfilter RGB-Vertikalstreifen Glasoberfläche Antireflexionsbeschichtung Eingangssignal Video Sync TMDS digital (100 Ohm) :15-135 kHz, f :24-75 Hz Kompatibilität bis zu 3840 x 1600, (non-interlaced, ohne...
  • Seite 70 Stromversorgung Eingangsspannung 100-240 V Wechselstrom, 50/60 Hz (automatische Umschaltung) Ausgangsspannung 19.5V, 9.23A Bildschirmfläche Abtastfläche 879,6672 mm (H) x 366,528 mm (V) 34,63” (H) x 14,43” (V) Betriebsbedingungen Temperatur 0 °C to +40 °C Luftfeuchtigkeit 20% bis 90% (keine Höhe Kondensation) bis 5,000 m Lagerbedingungen Temperatur...
  • Seite 71 Bestellung des Adapters an ViewSonic. Stellen Sie die Grafikkarte Ihres Computers nicht so ein, dass die empfohlenen Timing-Werte überschritten werden; andernfalls kann es zu irreparablen Beschädigungen des LC-Displays kommen. Bitte verwenden Sie nur das Netzteil von ViewSonic oder einer ® autorisierten Quelle.

  • Seite 72: Fehlersuche

    Stifte im Kabelanschluss könnten eine fehlerhafte Verbindung verursachen. • Verbinden Sie das Display mit einem anderen Computer. • Wenn Sie eine ältere Grafikkarte benutzen, wenden Sie sich an ViewSonic , um einen Nicht-DDC-Adapter zu erhalten. ® Die Tasten des Bedienungsfelds funktionieren nicht...

  • Seite 73: Reinigung Und Wartung

    7. Reinigung und Wartung Display reinigen • STELLEN SIE SICHER, DASS DAS DISPLAY ABGESCHALTET IST. • SPRÜHEN ODER GIESSEN SIE NIE FLÜSSIGKEIT DIREKT AUF DEN BILDSCHIRM ODER DAS GEHÄUSE. So reinigen Sie den Bildschirm: 1. Wischen Sie den Bildschirm mit einem sauberen, weichen, fusselfreien Tuch ab.

  • Seite 74: Haftungsausschluss

    Ammoniak- oder Alkoholbasis an Bildschirm und Gehäuse des Displays ab. Einige chemische Reiniger können Berichten zufolge Bildschirm und/oder Gehäuse des Displays beschädigen. • ViewSonic haftet nicht für Schäden, die durch die Verwendung von Reinigungsmitteln auf Ammoniak- oder Alkoholbasis entstanden sind.

  • Seite 75: Übereinstimmungserklärung

    8. Übereinstimmungserklärung HINWEIS: Dieser Abschnitt befasst sich mit sämtlichen zutreffenden Vorgaben und diesbezüglichen Informationen. Bei den entsprechenden Anwendungen beachten Sie bitte die Angaben auf dem Typenschild und die Kennzeichnungen am Gerät selbst. 8-1. FCC-Hinweise Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC- Bestimmungen.

  • Seite 76: Industry Canada-Hinweis

    Warnung: Nehmen Sie bitte zur Kenntnis, dass Ihr Betriebsbefugnis für dieses Gerät durch Änderungen oder Modifikationen des Gerätes ohne ausdrückliche Zustimmung von der für die Einhaltung zuständigen Seite ungültig werden kann. 8-2. Industry Canada-Hinweis CAN ICES-3 (B)/NMB-3(B) 8-3. CE-Konformität für europäische Länder Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/ Die folgende Information gilt nur für Mitgliedsstaaten der EU:...

  • Seite 77: Rohs2-Konformitätserklärung

    8-4. RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2- Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene maximale Tatsächliche...
  • Seite 78 Manche Produktkomponenten sind im Anhang III der RoHS2- Richtlinie wie unten beschrieben ausgenommen: Beispiele von ausgenommenen Komponenten: 1. Quecksilber in Kaltkathodenlampen und Leuchtröhren mit externen Elektroden (CCFL und EEFL) für spezielle Zwecke überschreitet nicht (pro Lampe): (1) Geringe Länge (≦500 mm): maximal 3,5 mg pro Lampe. (2) Mittlere Länge (＞500 mm und ≦1.500 mm): maximal 5 mg pro Lampe.

  • Seite 79: Produktentsorgung Am Ende Der Produktlebenszeit

    8-5. Produktentsorgung am Ende der Produktlebenszeit ViewSonic achtet die Umwelt und verpflichtet sich zu einer umweltbewussten Arbeitsund Lebensweise. Vielen Dank, dass Sie einen Beitrag zu einem intelligenteren, umweltfreundlicheren Umgang mit EDV-Produkten leisten. Weitere Einzelheiten finden Sie auf der ViewSonic-Webseite. USA und Kanada: http://www.viewsonic.com/company/green/recycle-program/...

  • Seite 80: Copyright Informationen

    Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic und das Logo mit den drei Vögeln sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association.

  • Seite 81: Kundendienst

    HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Asia pacific Country/ Website T= Telephone Email Region C = CHAT ONLINE T= 886 2 2246 3456 ViewSonic service@tw.viewsonic. http://www.viewsonic.com.tw/ F= 886 2 2249 1751 Corporation Toll Free= 0800-899880 service.cn@ China www.viewsonic.com.cn T= 4008 988 588 cn.viewsonic.com...
  • Seite 82 Europa www.viewsoniceurope.com/es/ service_es@ Spain www.viewsoniceurope.com/es/ support/call-desk/ viewsoniceurope.com Latinoamérica soporte@viewsonic. www.viewsonic.com/la/ T= 001-8882328722 (México) Italia e altri paesi di lingua http://www.viewsoniceurope. service_it@ www.viewsoniceurope.com italiana in com/eu/support/call-desk/ viewsoniceurope.com Europa Polska i inne http://www.viewsoniceurope.
  • Seite 83 C= http://www.viewsonic.com/ soporte@viewsonic. www.viewsonic.com/la/ (Mexico) la/soporte/servicio-tecnico Nexus Hightech Solutions, Cincinnati #40 Desp. 1 Col. De los Deportes Mexico D.F. Tel: 55) 6547-6454 55)6547-6484 Other places please refer to http://www.viewsonic.com/la/soporte/servicio-tecnico#mexico Latin America C= http://www.viewsonic.com/ soporte@viewsonic. www.viewsonic.com/la/ (Peru) la/soporte/servicio-tecnico service@ Middle East ap.viewsonic.com/me/...

  • Seite 84: Eingeschränkte Garantie

    Produkt ersetzen. Ersatzprodukte oder -teile können reparierte oder überholte Teile und Komponenten enthalten. Gültigkeitsdauer der Garantie: ViewSonic-Displays sind je nach Erwerbsland ab Datum des Erstkaufs zwischen 1 und 3 Jahren durch eine Garantie abgedeckt, die alle Teile, einschließlich der Lichtquelle, sowie die gesamte Verarbeitung beinhaltet Die Garantie gilt für folgende Personen:...
  • Seite 85 Abbau oder Aufstellen des Produkts. Nicht im Produkt selbst liegende Ursachen wie Stromschwankungen oder Stromausfall. Verwendung von Ersatzteilen, die nicht den technischen Daten von ViewSonic entsprechen. Normale Abnutzung und Verschleiß. Andere Gründe, die nicht in Zusammenhang mit einem Fehler am Produkt stehen.
  • Seite 86 Inanspruchnahme des Kundendienstes: 1. Informationen zu Wartungsleistungen im Rahmen der Garantie erhalten Sie beim Kundendienst von ViewSonic (siehe "Kundenunterstützung"). Halten Sie die Seriennummer des Produkts bereit. 2. Wenn Sie im Rahmen der Garantie Wartungsleistungen in Anspruch nehmen möchten, müssen Sie (a) den mit Datum...
  • Seite 87 Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen...
  • Seite 88 Verkäufe außerhalb der USA und Kanadas: Informationen über Garantie- und Dienstleistungen für ViewSonic- Produkte, die außerhalb der USA und Kanadas verkauft wurden, erhalten Sie direkt von ViewSonic oder einem ViewSonic-Händler vor Ort. Die Garantiefrist für dieses Produkt in Festlandchina (Hong...
