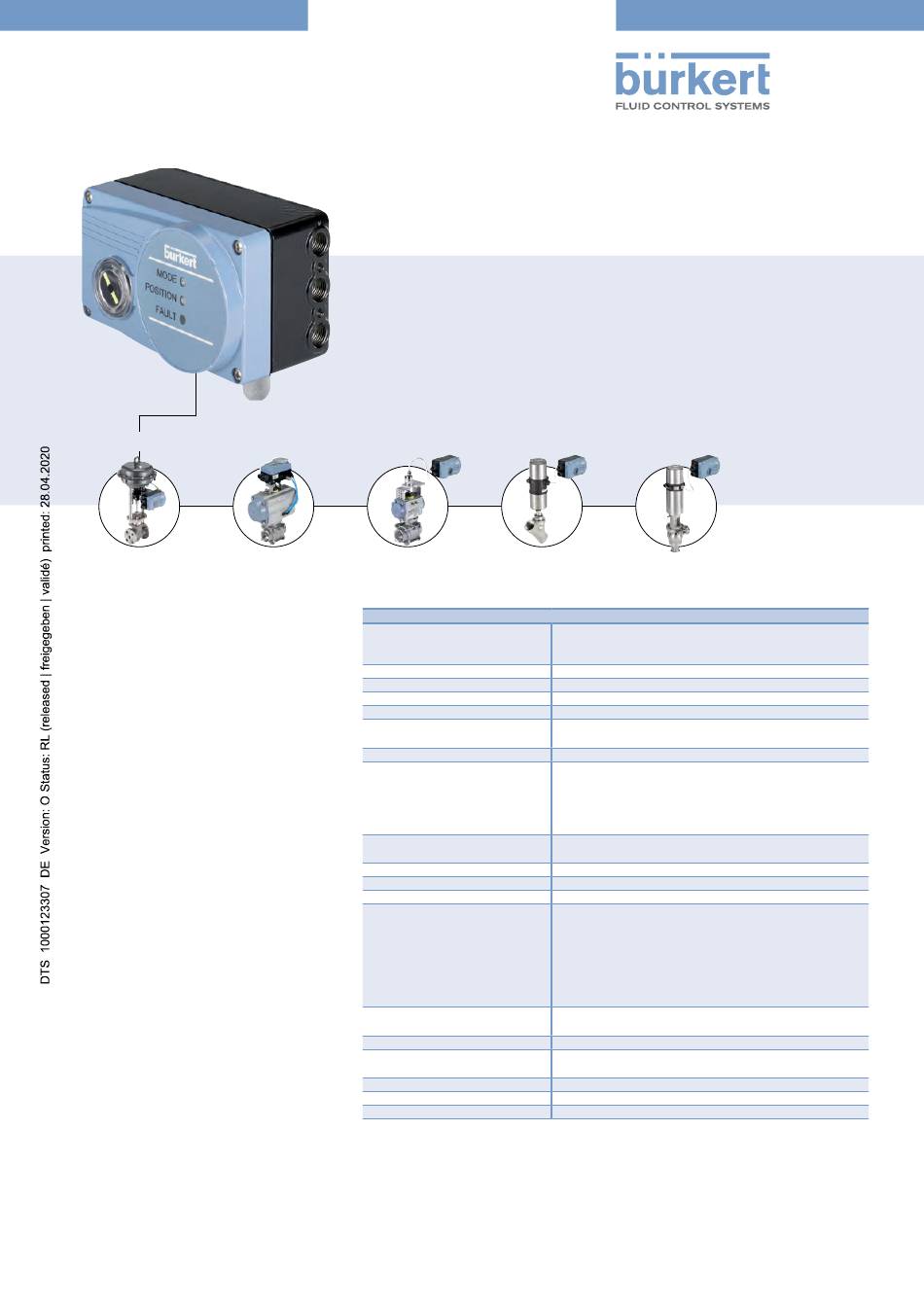

bürkert Positioner SideControl BASIC Montagemöglichkeiten

8791 Positioner
SideControl BASIC
Typ 8791 BASIC kombinierbar mit
Membran- Schwenkantriebe
hubantriebe

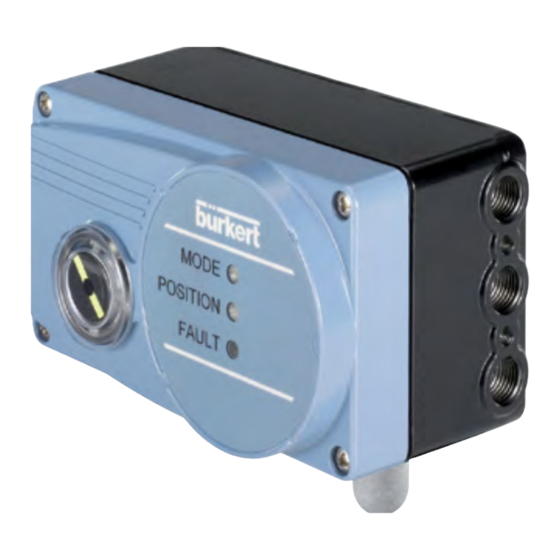

Der robuste und kompakte Stellungsregler
ist zum Anbau an Schub- und Schwen-
kantriebe mit Standardisierung nach IEC
60534-6-1 bzw. VDI/VDE 3845 (IEC 60534-
6-2) konzipiert. Die Variante mit abgesetz-
tem Wegaufnehmer kann auch zur Regelung
von Bürkert-Prozessregelventilen eingesetzt
werden. Die Sollwertvorgabe für den digi-
talen elektropneumatischen Stellungsregler
Positioner SideControl BASIC erfolgt über
Stromnormsignale 4...20 mA. bzw. über
Bus als Option. Zusätzlich steht ein binärer
Eingang und eine optionale analoge Rück-
meldung zur Verfügung. Die Ventilöffnung
wird qualitativ über ein mechanisches
Anzeigeelement und der Gerätestatus über
3 farbige LEDs signalisiert. Alle Bedien-
elemente befinden sich im Gehäuseinnern.
Die Inbetriebnahme erfolgt automatisch und
direkt am Gerät werden folgende Funktionen
per DIP-Schalter aktiviert:
- Dichtschließschwelle
- Wirkrichtungsumkehr des Sollwertsignals
- Kennlinienwahl
- Umschaltung Hand- / Automatikbetrieb
Zusätzliche Möglichkeiten zur Konfiguration
und Parametrierung wie beispielsweise die
Linear-isierung der Betriebskennlinie durch
eine frei programmierbae Korrekturkennline
bestehen mittels Kommunikationssoftware.
Das pneumatische Stellsystem kann gleich-
ermaßen für einfach- und doppeltwirkende
Antriebe eingesetzt werden. Es zeichnet
sich durch ein definiertes Sicherheitsver-
halten beim Ausfall der elektrischen oder
pneumatischen Hilfsenergie aus und besitzt
einen sehr großen nutzbaren Luftleistungs-
bereich bei Versorgungsdrücken bis 7 bar.
Digitaler elektropneumatischer
Stellungsregler: Positioner
SideControl
• Kompakte und robuste Bauform
• Einfache Inbetriebnahme durch Tunefunktion
• Dynamisches Stellsystem ohne Luftverbrauch im
ausgeregelten Zustand
• AS-Interface, IO-Link oder Bürkert-Systembus (büS)
• Montage nach IEC 60534-6-1/VDI VDE 3845 oder Remote
Schwenkantriebe Regelventile mit
mit Positioner Positioner
Remote Remote
Technische Daten
Werkstoffe
Gehäuse
Dichtungen
Betriebsspannung
Restwelligkeit
Sollwertvorgabe
Eingangswiderstand
Analoge Rückmeldung
Binärer Eingang
Steuermedium
Staubgehalt
Teilchendichte
Drucktaupunkt
Ölkonzentration
Umgebungstemperatur
Steuerluftanschlüsse
Versorgungsdruck
Zuluftfilter
Stellsystem
Luftleistung
Integrierter Wegaufnehmer
(NAMUR)
Messbereich
Hubbereich bei Anbau an
Hubantriebe
Einbaulage
Schutzart
Leistungsaufnahme
Der Versorgungsdruck muss 0.5-1 bar über dem minimalen erforderlichen Antriebssteuerdruck liegen
1)
2) Druckangaben [bar]: Überdruck zum Atmosphärendruck
Hygienische Prozess-
Regelventile mit
Positioner Remote
Aluminium kunststoffbeschichtet
EPDM, NBR, FKM
24 V DC +/- 10%
max. 10%
4-20 mA (0-20 mA über Konfigurationssoftware einstellbar)
0/4 bis 20 mA: 180 Ω
4-20 mA (0-20 mA über Konfigurationssoftware einstellbar)
(max. Bürde 560 Ω)
0-5 V = log "0", 10-30 V = log "1"
neutrale Gase, Luft, Qualitätsklassen nach ISO 8573-1
Klasse 7 (<40 µm Teilchengröße)
Klasse 5 (<10 mg/m )
3
Klasse 3 (<-20 °C)
Klasse X (<25 mg/m )
3
-10 bis +60 °C (ohne Ex-Zulassung)
0 bis +60 °C (mit ATEX / IECEx-Zulassung)
Muffenanschluss G 1/4
1,4 bis 7 bar
1) 2)
Tauschbar (Maschenweite ~0,1 mm)
Einfach- und doppeltwirkend, universelle Luftleistung:
• 50 l /min (bei 1,4 bar ) für Belüftung und Entlüftung
2)
N
• 150 l /min (bei 6 bar ) für Belüftung und Entlüftung
2)
N
• Q =100 l /min
Nn N
einfachwirkend, kleine Luftleistung:
• Q =7 l /min (Q nach Definition bei Druckabfall von 7
Nn N Nn
auf 6 bar absolut)
Leitplastik Drehpotentiometer
Drehwinkel 30° bis 150°
3 bis130 mm, abhängig vom Hebel des Anbausatzes
beliebig, LEDs oben oder seitlich
IP65/IP67 nach EN 60529, 4X nach NEMA 250 Standard
< 3,5 W
Fortsetzung auf nächster Seite
