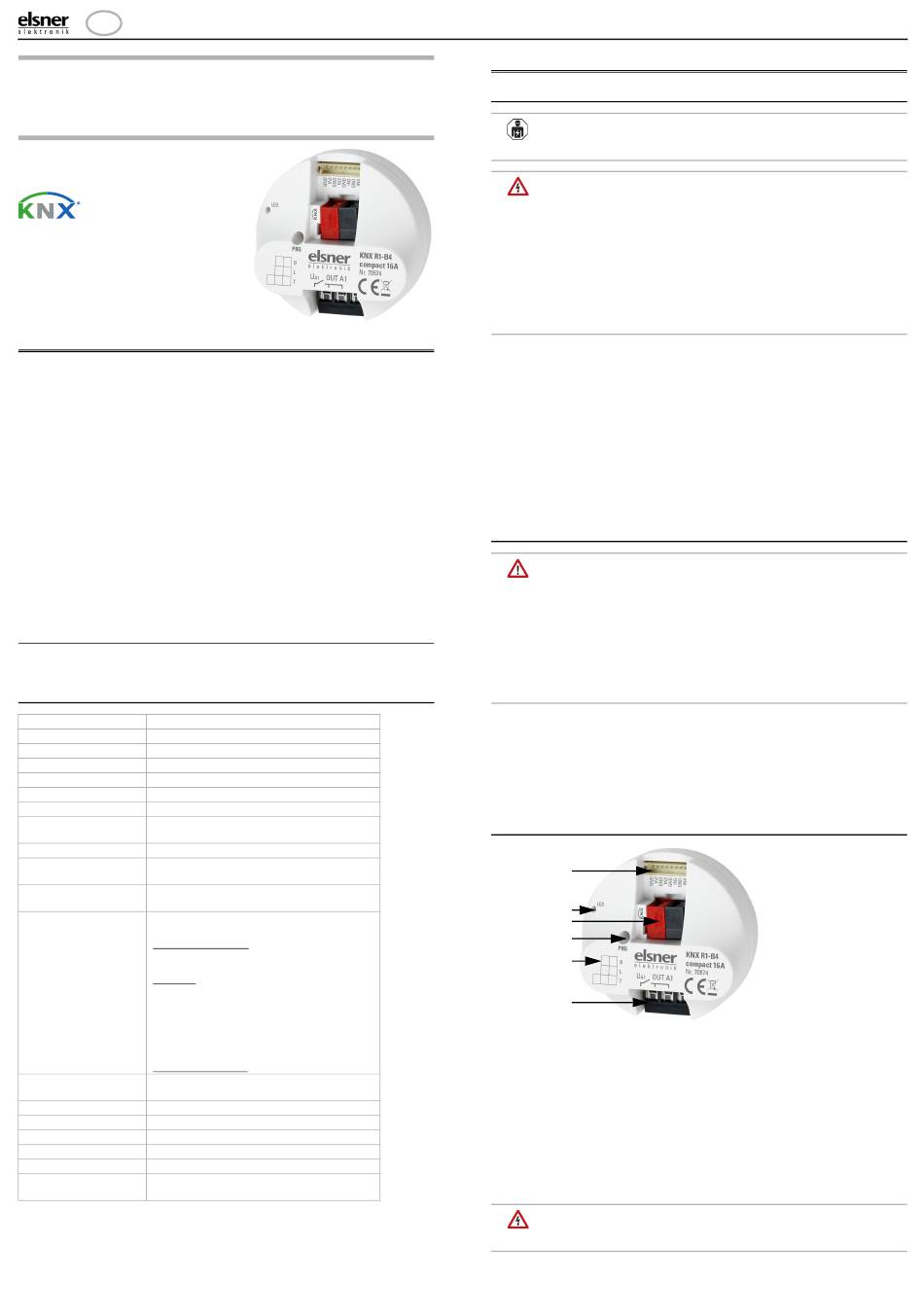

elsner elektronik KNX R1-B4 compact 16 A Technische Daten Und Installationshinweise

D
KNX R1-B4 compact 16 A
Schaltaktor
Technische Daten und Installationshinweise
Artikelnummer 70574
1. Beschreibung
Der potenzialfreie Relais-Ausgang des Aktor KNX R1-B4 compact 16 A schaltet
einen Verbraucher bis zu 16 Ampere.
In der Geräte-Applikation können Zeitfunktionen, wie eine Ein- und Ausschaltverzö-
gerung oder Treppenlichtfunktion eingerichtet werden.
Für den Anschluss von Binärkontakten stehen 4 digitale Eingänge zur Verfügung.
Hier können z. B. Taster angeschlossen werden.
Funktionen:
• Potenzialfreier Relais-Ausgang für einen Verbraucher mit bis zu 16 A.
Ausführung als Doppelklemme, sodass zwei Verbraucher einfach als Gruppe
angeschlossen werden können.
• Zeitfunktionen: Ein- und/oder Ausschaltverzögerung,
Treppenlichtzeitschalter mit einstellbarer Vorwarnung (Licht blinkt vor dem
Abschalten)
• Szenensteuerung für Schaltzustand mit 8 Szenen
• 4 Binäreingänge
Die Konfiguration erfolgt mit der KNX-Software ETS 5. Die Produktdatei steht im
ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter www.els-
ner-elektronik.de im Menübereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Aktor
• Leitungspeitsche
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß
Montage Unterputz (Doseneinbau
Schutzart IP 20
Maße ca. 52 mm, Tiefe ca. 24 mm
Ø
Gewicht ca. 40 g
Umgebungstemperatur Betrieb -20...+45°C, Lagerung -30...+85°C
Umgebungsluftfeuch- 5...80% rF, nicht kondensierend
tigkeit
Betriebsspannung KNX-Busspannung
Strom am Bus Einschaltstrom: 20 mA
Im Betrieb: 10 mA
Maximal-Last Jeder Klemmenkontakt darf maximal mit 16 A
belastet werden.
Ausgang 1 × Ausgang potenzialfrei,
Spannungsversorgung U | 2× OUT A1
Belastbarkeit Relais:
• 16 A bei Wechselspannung 250 V AC
• 5 A bei Gleichspannung 30 V DC
Klemme:
• VDE-Zulassung:
16 A bei 250 V AC
5 A bei 30 V DC
• UL-Zulassung:
UseGroup B bis 15 A bei 250 V AC
UseGroup D bis 10 A bei 250 V AC
Leitungsquerschnitt: 0,5 bis 1,5 mm²
Eingänge 4× Digital, potenzialfrei, maximale Leitungs-
länge 10 m
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 254
Zuordnungen max. 254
Kommunikationsob- 45
jekte
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
Aktor KNX R1-B4 compact 16 A • Stand: 28.05.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Aktor KNX R1-B4 compact 16 A
)
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewährleistungs- oder
Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigungen
zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant
davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Sicherheitshinweise zu Automatik-Funktionen
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen.
• Im Fahrbereich von elektromotorisch bewegten Teilen dürfen sich
keine Personen aufhalten.
• Entsprechende Bauvorschriften einhalten.
• Sicherstellen, dass bei Aufenthalt außerhalb des Gebäudes nicht
der Rückweg/Zugang versperrt wird (Gefahr des Aussperrens).
• Anlage bei Wartungs- und Reinigungsarbeiten fachgerecht außer
Betrieb setzen.
Bei einem Stromausfall ist die Anlage nicht funktionsfähig. Daher sollten z. B. Be-
schattungen bei drohenden Witterungseinflüssen rechtzeitig in eine sichere Positi-
on gefahren werden, insofern dies nicht durch die Automatikfunktion (Produkt-
schutz) bereits geschehen ist.
Bei Wegfall der Versorgungsspannung wird der angeschlossene Antrieb abgeschal-
tet. Bei Wiederkehr der Versorgungsspannung bleibt der Verbraucher so lange ab-
geschaltet bis ein neuer Fahrbefehl vom Aktor empfangen wird.
2.3. Anschluss
1
2
3
4
5
6
Abb. 1
1 Digitaleingänge: Steckplatz für Leitungspeitsche
2 Programmier-LED (versenkt)
3 KNX-Steckklemme +/-
4 Programmier-Taste (versenkt)
5 Beschriftungsfeld
6 Anschluss-Klemme für Verbraucher (potenzialfrei),
U : Spannung (L), maximal 230 V AC
A1
2× OUT A1: Verbraucher schalten
Der Aktor KNX R1-B4 compact 16 A wird in einer Unterputzdose installiert. Der
Anschluss erfolgt mittels KNX-Anschlussklemme an den KNX-Datenbus. Zusätzlich
ist eine Spannungsversorgung für den angeschlossenen Verbraucher notwendig
(Ausgang potenzialfrei).
Bei Installation und Leitungsverlegung am KNX-Anschluss und
den Eingängen die für SELV-Stromkreise geltenden
Vorschriften und Normen einhalten!
