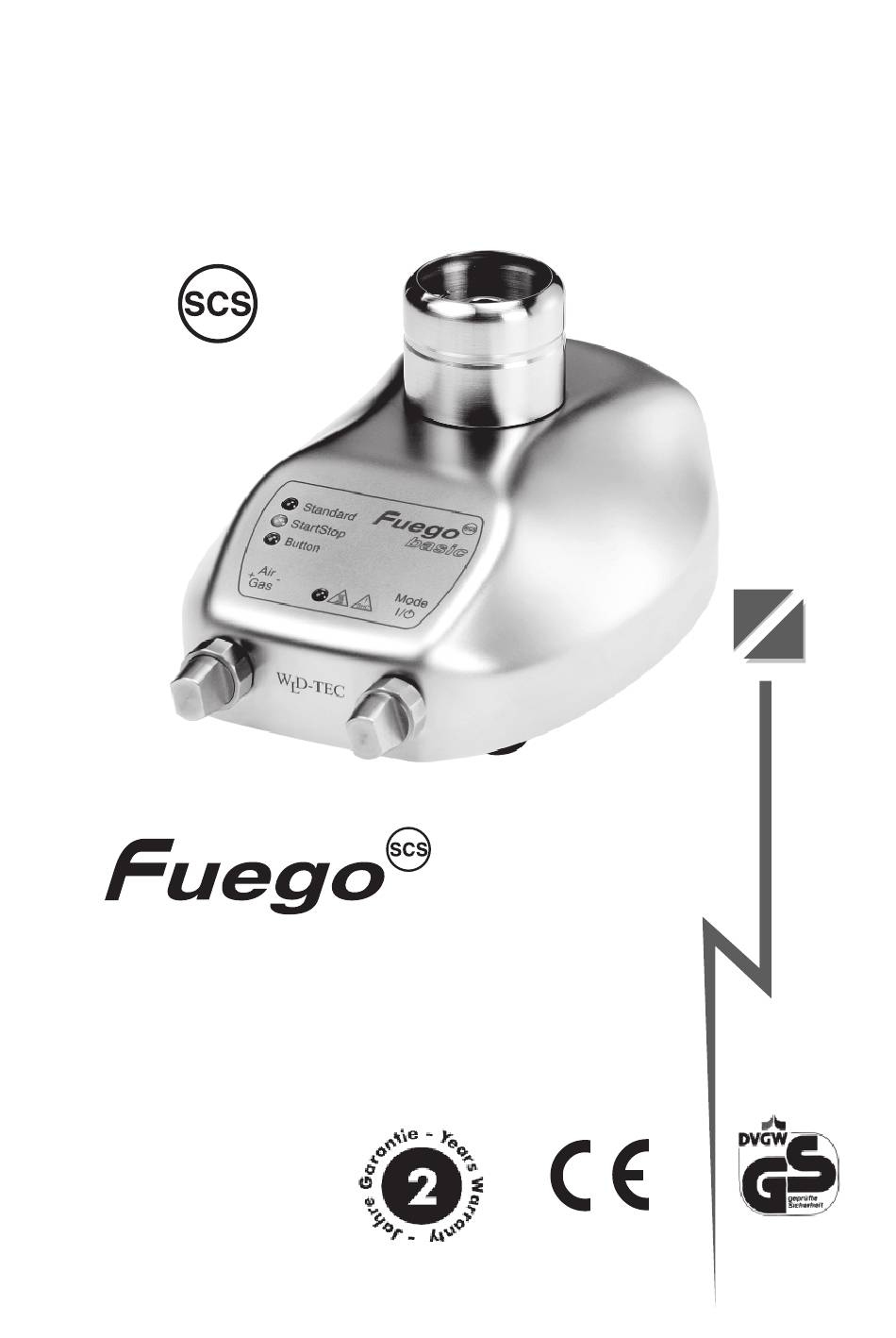

- Seite 1 Bedienungsanleitung basic Der Laborgasbrenner für mehr Sicherheit 73/23/EEC 89/336/EEC DIN 30665, part 1 EN 61326, 61000-3-2...

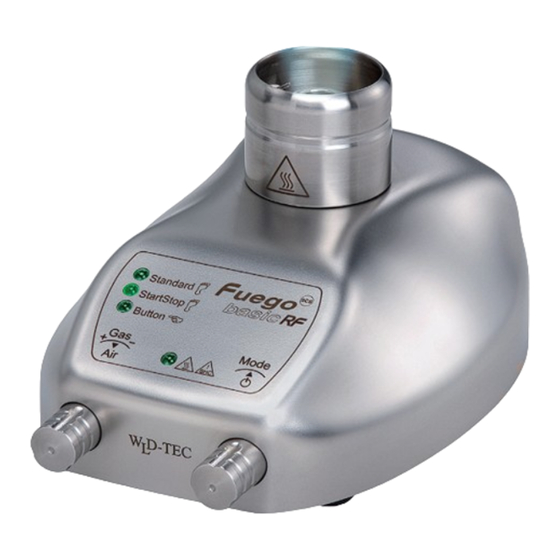

- Seite 2 1 - Funktionsknopf 2, 2a - Dualknopf: 2 - Gasregler 2a - Luftregler 3 - LED Standard 4 - LED StartStop 5 - LED Button 6 - LED Brennerkopf heiß / BHC 7 - Brennerkopf 7a - Flammenöffnung 8 - Fußpedalanschluss 9 - Netzteilanschluss 10 - Gasanschluss 11 - Halterung für...
- Seite 3 Die Bedienungsanleitung aufmerksam durchlesen, um sich mit dem Produkt vor dem Einsatz vertraut zu machen. Zur späteren Einsichtnahme Gebrauchsanleitung bitte gut aufbewahren. Verwendung: Sicherheitslaborgasbrenner zum Erhitzen, Abflammen und Ausglühen. ACHTUNG: DIESEN LABORGASBRENNER NUR UNTER STÄNDIGER AUFSICHT BETREIBEN! Warnhinweise: • Beim Auspacken des Gerätes bitte auf evtl. Transportschäden achten und bei sichtbaren Beschädigungen nicht in Betrieb nehmen.
- Seite 4 Lieferumfang:Fuego SCS basic Art.-Nr. 8.001.000 mit Fußpedal 3 Standard-Programme für Button (Funktionsknopf) und Fußpedal SCS (Safety Control System), BHC (Burner Head Control) Abnehmbarer und zerlegbarer Brennerkopf Neigungsverstellung rechts/links (23) Halterung für 3 Impfösenhalter Düsen für Erdgas, Propan-/Butangas Turboflamme Schraubenschlüssel 17 mm (21) für Gasanschluss Schraubendreher (22) für Brennerkopf und...
- Seite 5 1.2 Steckernetzteil: Stecken Sie das Anschlusskabel des Steckernetzteils in die Buchse (9) auf der Geräte- rückseite oder in die Buchse des Fußpedals. Das mitgelieferte Steckernetzteil ist für eine Spannung von 100 - 240 V / 50/60 Hz ausgelegt. Das Steckernetzteil darf nur angeschlossen werden, wenn diese Werte mit der vorgesehenen Stromversorgung übereinstimmen.
- Seite 6 - Automatische Geräteabschaltung: Das Gerät schaltet sich nach 4h ab, wenn es in dieser Zeit nicht genutzt wird. Auch im Störungsfall schaltet sich das Gerät nach 4h ab und die Fehleranzeige (siehe Absatz 4) erlischt. Zur weiteren Bedienung das Gerät wieder einschal- 4.
- Seite 7 Reinigungsmitteln, in einer Spülmaschine oder im Autoklaven reinigen. Dabei ist wie folgt zu Verfahren: Die Brennerkopfschraube (12) mit dem mitgelieferten Schraubendreher herausschrauben (ca. 8 Umdrehungen nach links). Der Brennerkopf kann nun nach oben abgezogen werden. Der Wiedereinbau erfolgt in umgekehrter Reihenfolge. In demontiertem Zustand kann der Brennerkopf auch komplett zerlegt werden.
-
Seite 8: Fehlerbehebung
Fehlerbehebung Grüne LED „Standard“ oder „StartStop“ leuchtet nach dem Einschalten nicht Korrekten Anschluss des Netzteils überprüfen. Sicherstellen, dass das Originalnetzteil verwendet wird. Spezifikationen: 9 V / DC, 1A Polarität: Das Fußpedal funktioniert nicht Korrekten Anschluss des Fußpedals überprüfen. Pedalstecker und Buchse auf verbogene Kontakte, bzw. Steckergehäuse überprüfen. Keine Flamme Bei einem Zündungsfehler / Flammenfehler Brennerkopf auf Verschmutzungen überprü- fen, den Gasdruck kontrollieren und überprüfen ob die korrekte Düse montiert ist. - Seite 9 Druck des Funktionsknopfs zurücksetzten (siehe Absatz 4) Orange LED „Brennerkopf heiß / BHC“ leuchtet dauerhaft Restwärmeanzeige aktiv. Achtung: Brennerkopf heiß (siehe Absatz 3) Serviceadresse: WLD-TEC GmbH Produktion & Service Halle-Kasseler-Str.49 37318 Arenshausen Telefon: 036081 68940 Telefax: 036081 68942 Email: sales@wld-tec.com...
- Seite 10 Technische Daten: Technik: Microprozessor Programme Fußpedal: Standard (Flame bei gedrücktem Fußpedal) Start-Stop mit Überwachungstimer, 60 min Button: Start-Stop mit Überwachungstimer, 60 min Sicherheitseinrichtungen Safety Control System (SCS): Zündungs-, Flammen- und Temperaturüberwachung mit Gassicherheitsabschaltung Verschmutzungsüberwachung des Brennerkopfes (BHC) automatische Geräteabschaltung, 4h Restwärmeanzeige Montageüberwachung Brennerkopf Gasanschluss u.
-
Seite 11: Eg-Konformitätserklärung
Following the Directives 89/336/EWG (EEC) and 73/23/EWG (EEC) Der elektronische Laborgasbrenner der Serie: Electronic Laboratory gas burner Fuego SCS basic Typ / type 8.001.000 erfüllt die in den nachfolgenden Prüfgrundlagen aufgeführten Anforderungen in Verbindung mit den in Anhang A1 aufgeführten Netzgeräten. - Seite 12 WLD - TEC GmbH Vertrieb: Produktion und Service: Spandauer Weg 1 Halle-Kasseler Straße 49 D - 37085 Göttingen D - 37318 Arenshausen Telefon : +49 (0)551/793789 Telefon : +49 (0)36081/68940 Fax : +49 (0)551/793707 Fax : +49 (0)36081/68942 Internet: http://www.wld-tec.com Email: sales@wld-tec.com...
