Installation des Geräts
2.3.1 Montage des Geräts auf einer DIN-Schiene
Montage des Geräts
Gehen Sie wie folgt vor, um das Gerät auf einer DIN-Schiene zu montieren:
1.
2.
3.
10
Hängen Sie die oberen Haken des Adapters auf der DIN-Schiene ein.
Hinweis
Der Adapter besitzt an der Unterseite eine Schiebeentriegelung mit einer Nut für
einen Schlitzschraubendreher.
1
DIN-Schiene
1
Adapter für DIN-Schiene
2

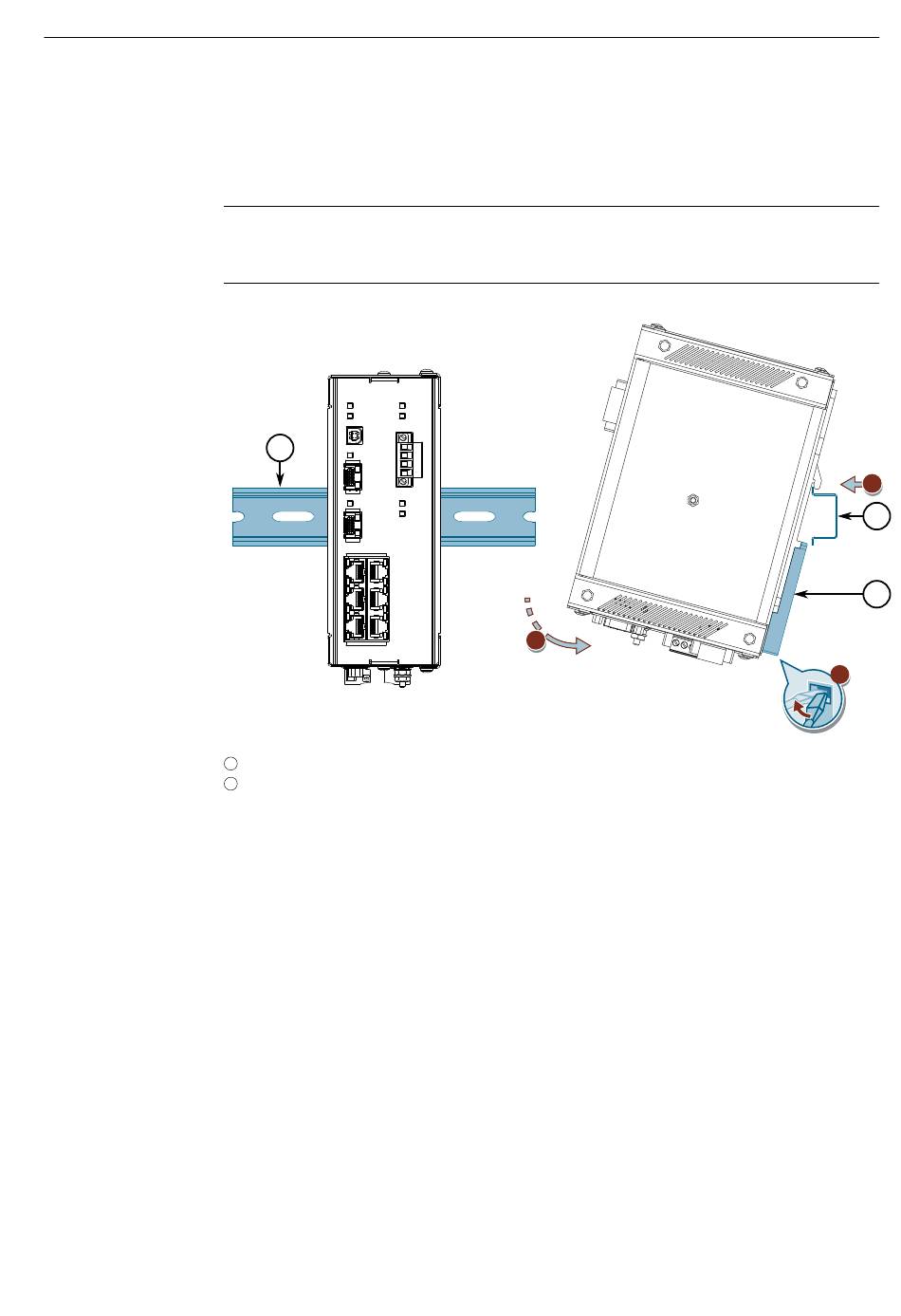

Abbildung 2.1
Montage des Geräts auf einer DIN-Schiene
Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung
und bewegen Sie ihn nach unten.
Drücken Sie das Gerät unten gegen die DIN-Schiene und lassen Sie dann die
Schiebeentriegelung los, damit das Gerät einrastet.
3
Montagehandbuch, 02/2020, C79000-G8900-1305-09
1
1
2
2
