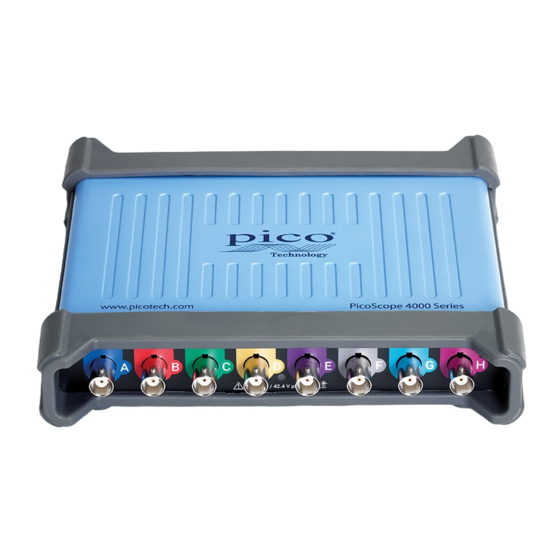

- Seite 1 PicoScope 4000 Serie PC Oszilloskope Benutzerhandbuch ps4000.de-1 Copyright © 2008 Pico Technology Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
.............................6 ............................6 1 Inhalt der Verpackung ............................6 2 Systemanforderungen ............................7 3 Installationsanweisungen ............................8 4 Anschlüsse ............................9 5 Spezifikationen 4 Programmieren mit der PicoScope 4000 Serie .............................10 5 Glossar .............................11 ..............................13 Index Copyright © 2008 Pico Technology Alle Rechte vorbehalten. ps4000.de... -
Seite 5: Willkommen
Willkommen Vielen Dank, dass Sie sich zum Erwerb eines Produkts von Pico Technology entschieden haben! Die PicoScope 4000 Serie von PC Oszilloskope von Pico Technology umfasst ein Sortiment aus kompakten Geräten, die als Ersatz für die um ein Vielfaches teureren traditionellen Labormessgeräte konstruiert wurden. -
Seite 6: Einführung
BNC-Anschlüssen das Potential nicht in die Rückleitungen gespeist wird. Solch ein Potential könnte einen großen Stromfluss auslösen und in der Folge das Produkt oder die angeschlossene Anlage oder beides beschädigen. ps4000.de Copyright © 2008 Pico Technology Alle Rechte vorbehalten. -
Seite 7: Sicherheitswarnung
Spannungen außerhalb des Schutzbereichs können permanente Schäden am Gerät verursachen. Netzspannungen Produkte von Pico Technology wurden nicht für die Verwendung mit Netzspannungen konstruiert. Um die Netzspannung zu messen, verwenden Sie eine Differenzial- Trennsonde (Differential Isolating Probe), die speziell für hohe Quellenspannungen ausgelegt ist. -
Seite 8: Softwarelizenzbedingungen
Pico Technology und seine Agenten sind nicht verantwortliche für jegliche Verluste, Schäden oder Verletzungen, unabhängig von deren Ursache, die im Zusammenhang mit Geräten oder Software von Pico Technology entstanden sind, es sei denn, dies wird per Gesetz ausgeschlossen. Eignung für einen bestimmten Zweck Weil es nicht zwei Anwendungen gibt, die identisch sind, garantiert Pico Technology nicht, dass die Geräte oder Software für eine bestimmte Anwendung geeignet sind. -
Seite 9: Garantie
Einführung Garantie Pico Technology garantiert ab Auslieferung und für die Dauer von 24 Monaten, es sei denn etwas anderes wurde ab dem Lieferdatum festgelegt, dass die Waren frei von Material- und Verarbeitungsfehlern sind. Pico Technology weist jegliche Haftung aufgrund der Garantie zurück, wenn der Fehler durch übliche Abnutzung, vorsätzliche Beschädigung, Fahrlässigkeit, abnorme... -
Seite 10: Produktinformationen
USB 1.1 kompatibler USB 2.0 kompatibler Anschluss Anschluss Hinweis 1: Die PicoScope-Software verwendet nicht den gesamten in der Tabelle angegebenen Speicherplatz. Der freie Speicherplatz ist auch erforderlich, damit Windows effizient ausgeführt werden kann. ps4000.de Copyright © 2008 Pico Technology Alle Rechte vorbehalten. -
Seite 11: Installationsanweisungen
Installation zu wiederholen. Wenn Windows eine Warnung über die Logo-Prüfung anzeigt, klicken Sie auf „Trotzdem fortfahren“. Da die Software bereits auf dem Computer installiert ist, müssen Sie die Pico Software-CD nicht erneut einlegen. Windows Vista Der Vorgang erfolgt automatisch. Wenn Sie das Gerät an einem anderen Anschluss anschließen, zeigt Windows die Meldung „Installieren von Gerätetreibersoftware“... -
Seite 12: Anschlüsse
PicoScope 4424 A. Eingangskanal A B. Eingangskanal B C. Eingangskanal C D. Eingangskanal D E. LED: zeigt an, wenn das Oszilloskop Daten abtastet Geräterückseite PicoScope 4224 PicoScope 4424 F. USB 2.0-Anschluss ps4000.de Copyright © 2008 Pico Technology Alle Rechte vorbehalten. -
Seite 13: Spezifikationen
Absatz 15 der FCC-Normen für Geräte der Klasse A Leistungsdaten Genauigkeit der Zeitachse 50 ppm Spannungsgenauigkeit 1% (20 °C bis 30 °C) Trigger-Auflösung 1 LSB Überschwingen 12% max. Die Spezifikationen entsprachen am 18. August 2008 der Richtigkeit Copyright © 2008 Pico Technology Alle Rechte vorbehalten. ps4000.de... -
Seite 14: Programmieren Mit Der Picoscope 4000 Serie
API (Application Programming Interface). Sie können die API von der Produkt- CD installieren (wenn Sie diese Option im Installationsprogramm aktiviert haben) oder indem Sie sie von unserer Website unter www.picotech.com herunterladen. Zur Software gehört ein Handbuch für Programmierer in PDF-Format. ps4000.de Copyright © 2008 Pico Technology Alle Rechte vorbehalten. -
Seite 15: Glossar
Oszilloskops der PicoScope 4000 Serie mit einem Computer realisiert wird, auf dem die PicoScope-Software läuft. PicoScope 4000 Serie. Die hochauflösenden PC Oszilloskope von Pico Technology. PicoScope 4224. Die Ziffern in der Teilenummer haben die folgende Bedeutung: 4___ = 4000 Serie; _2__ = 2 Kanäle; __2_ = 12-Bit-Auflösung; ___4 = 80 MS/s Abtastrate. - Seite 16 Benutzerhandbuch für die PicoScope 4000 Serie PicoScope Software. Ein Softwareprodukt, das zum Lieferumfang aller Pico PC Oszilloskope gehört. Sie wandeln damit Ihren PC in ein Oszilloskop, einen Spektralanalysator und eine Geräteanzeige. Zeitachse. Die Zeitachse bestimmt das Zeitintervall, das von jeder horizontalen Aufteilung in der Oszilloskopansicht repräsentiert wird.
-
Seite 17: Index
Erdung Sicherheit FCC-Notiz Symbole Festplattenspeicher Warnung Firmeninformationen Signalgenerator Softwarelizenzbedingungen Spannungsbereiche Garantie Spezifikationen Genauigkeit Stromversorgung Gewicht Systemanforderungen Systemspeicher Installation Technischer Support Technischer Support von Pico Trigger Kalibrierung Bandbreite Konformität extern Kontaktdaten Überlastschutz Copyright © 2008 Pico Technology Alle Rechte vorbehalten. ps4000.de... - Seite 18 Benutzerhandbuch für die PicoScope 4000 Serie Anschlüsse ändern Versuchsausrüstung Vertikale Auflösung Windows, Microsoft ps4000.de Copyright © 2008 Pico Technology Alle Rechte vorbehalten.
- Seite 19 Copyright © 2008 Pico Technology Alle Rechte vorbehalten. ps4000.de...
- Seite 20 Pico Technology James House Colmworth Business Park Eaton Socon ST. NEOTS Cambridgeshire PE19 8YP Großbritannien Tel.: +44 (0) 1480 396 395 Fax: +44 (0) 1480 396 296 Internet: www.picotech.com ps4000.de-1 18.8.08 Copyright © 2008 Pico Technology Alle Rechte vorbehalten.
