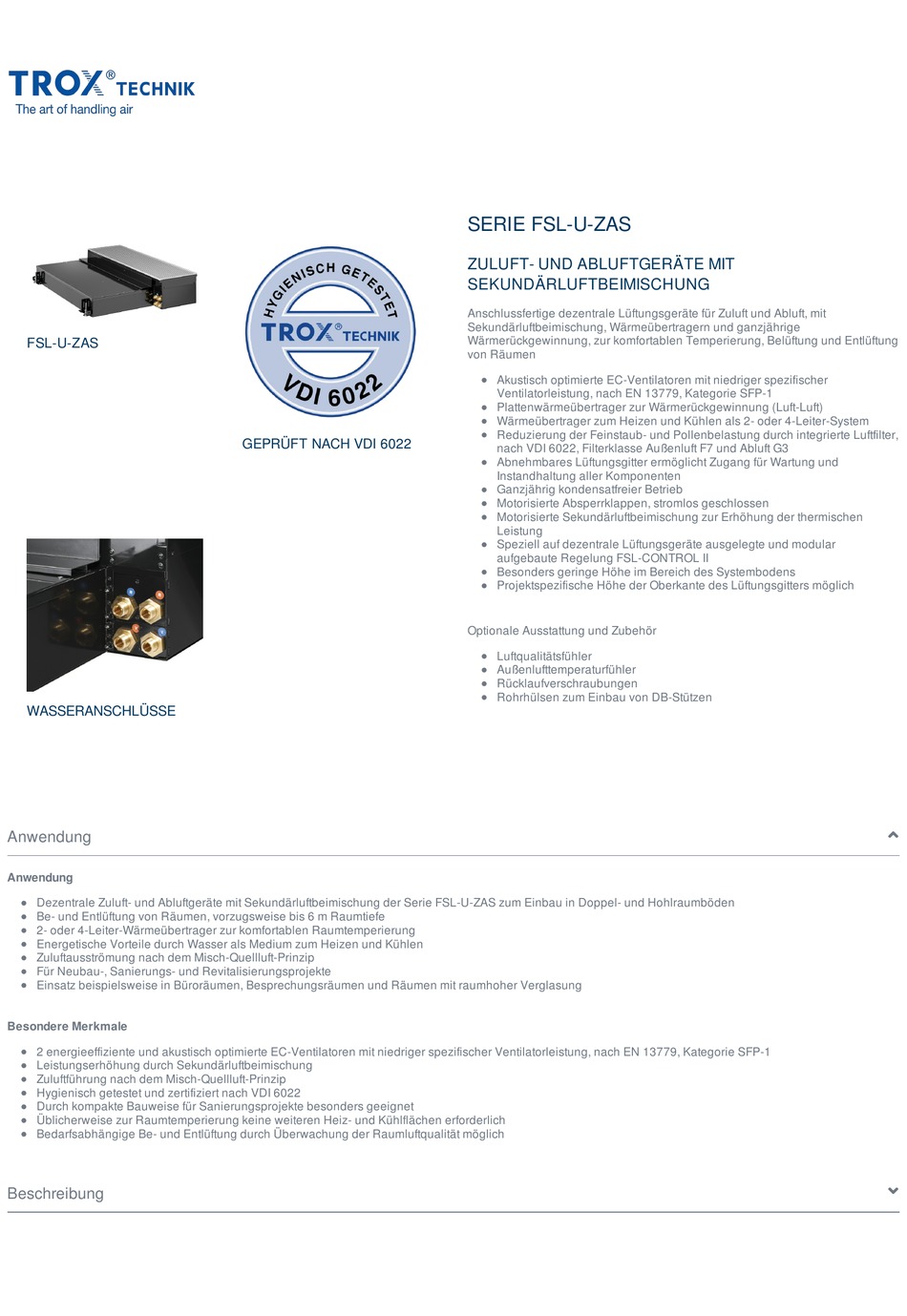

Home > PRODUKTE > Dezentrale Lüftung > UNTERFLURGERÄTE > Serie FSL-U-ZAS
FSL-U-ZAS
WASSERANSCHLÜSSE
Anwendung
Anwendung
Dezentrale Zuluft- und Abluftgeräte mit Sekundärluftbeimischung der Serie FSL-U-ZAS zum Einbau in Doppel- und Hohlraumböden
Be- und Entlüftung von Räumen, vorzugsweise bis 6 m Raumtiefe
2- oder 4-Leiter-Wärmeübertrager zur komfortablen Raumtemperierung
Energetische Vorteile durch Wasser als Medium zum Heizen und Kühlen
Zuluftausströmung nach dem Misch-Quellluft-Prinzip
Für Neubau-, Sanierungs- und Revitalisierungsprojekte
Einsatz beispielsweise in Büroräumen, Besprechungsräumen und Räumen mit raumhoher Verglasung
Besondere Merkmale
2 energieeffiziente und akustisch optimierte EC-Ventilatoren mit niedriger spezifischer Ventilatorleistung, nach EN 13779, Kategorie SFP-1
Leistungserhöhung durch Sekundärluftbeimischung
Zuluftführung nach dem Misch-Quellluft-Prinzip
Hygienisch getestet und zertifiziert nach VDI 6022
Durch kompakte Bauweise für Sanierungsprojekte besonders geeignet
Üblicherweise zur Raumtemperierung keine weiteren Heiz- und Kühlflächen erforderlich
Bedarfsabhängige Be- und Entlüftung durch Überwachung der Raumluftqualität möglich
Beschreibung
GEPRÜFT NACH VDI 6022
SERIE FSL-U-ZAS
ZULUFT- UND ABLUFTGERÄTE MIT
SEKUNDÄRLUFTBEIMISCHUNG
Anschlussfertige dezentrale Lüftungsgeräte für Zuluft und Abluft, mit
Sekundärluftbeimischung, Wärmeübertragern und ganzjährige
Wärmerückgewinnung, zur komfortablen Temperierung, Belüftung und Entlüftung
von Räumen
Akustisch optimierte EC-Ventilatoren mit niedriger spezifischer
Ventilatorleistung, nach EN 13779, Kategorie SFP-1
Plattenwärmeübertrager zur Wärmerückgewinnung (Luft-Luft)
Wärmeübertrager zum Heizen und Kühlen als 2- oder 4-Leiter-System
Reduzierung der Feinstaub- und Pollenbelastung durch integrierte Luftfilter,
nach VDI 6022, Filterklasse Außenluft F7 und Abluft G3
Abnehmbares Lüftungsgitter ermöglicht Zugang für Wartung und
Instandhaltung aller Komponenten
Ganzjährig kondensatfreier Betrieb
Motorisierte Absperrklappen, stromlos geschlossen
Motorisierte Sekundärluftbeimischung zur Erhöhung der thermischen
Leistung
Speziell auf dezentrale Lüftungsgeräte ausgelegte und modular
aufgebaute Regelung FSL-CONTROL II
Besonders geringe Höhe im Bereich des Systembodens
Projektspezifische Höhe der Oberkante des Lüftungsgitters möglich
Optionale Ausstattung und Zubehör
Luftqualitätsfühler
Außenlufttemperaturfühler
Rücklaufverschraubungen
Rohrhülsen zum Einbau von DB-Stützen
Werbung
Verwandte Anleitungen für Trox FSL-U-ZAS Serie
Inhaltszusammenfassung für Trox FSL-U-ZAS Serie
- Seite 1 Home > PRODUKTE > Dezentrale Lüftung > UNTERFLURGERÄTE > Serie FSL-U-ZAS SERIE FSL-U-ZAS ZULUFT- UND ABLUFTGERÄTE MIT SEKUNDÄRLUFTBEIMISCHUNG Anschlussfertige dezentrale Lüftungsgeräte für Zuluft und Abluft, mit Sekundärluftbeimischung, Wärmeübertragern und ganzjährige Wärmerückgewinnung, zur komfortablen Temperierung, Belüftung und Entlüftung FSL-U-ZAS von Räumen Akustisch optimierte EC-Ventilatoren mit niedriger spezifischer Ventilatorleistung, nach EN 13779, Kategorie SFP-1 Plattenwärmeübertrager zur Wärmerückgewinnung (Luft-Luft)
- Seite 2 Varianten Wärmeübertrager 2: 2-Leiter-Systeme 4: 4-Leiter-Systeme Anordnung der Wasseranschlüsse Zur Definition von rechts und links gilt die Blickrichtung von Innen nach Außen. Bei der Rechtsausführung befinden sich Wasseranschlüsse und Fortluftöffnung rechts. Funktionsbedingt ist die Linksausführung gespiegelt, sodass sich die Fortluftöffnung dann ebenfalls links befindet. AR: Rechtsausführung AL: Linksausführung Bauteile und Eigenschaften...
- Seite 3 Normen und Richtlinien Erfüllt die Anforderungen der VDI 6035 und der VDMA 24390 Erfüllt die Anforderungen der Verordnung (EU) Nr. 1253/2014 (Anforderungen an die umweltgerechte Gestaltung von Lüftungsanlagen) zur Durchführung der Richtlinie 2009/125/EG (ErP-Richtlinie) Hygienezertifikate nach VDI 6022 Instandhaltung Überprüfung und Reinigung nach VDI 6022 Reinigung mit haushaltsüblichen, nicht aggressiven Reinigern Die Einbauöffnung des Lüftungsgitters ermöglicht einfachen Zugang zur Wartung und Instandhaltung Wärmeübertrager bei Bedarf mit Industriestaubsaugern absaugen...
- Seite 4 ③ Justierfuß ④ Revisionsdeckel ⑤ Zulufttemperaturfühler ⑥ Interne Elektroverdrahtung ⑦ Außenluftfilter F7 ⑧ Außenluftöffnung ⑨ Abluftfilter G3 ⑩ Wärmeübertrager Fortluftöffnung Regelungsventile Lüftungsschema FSL-U-ZAS SEH Fortluft Einzelraum SRO Außenluft Einzelraum SRS Zuluft Einzelraum SET Abluft Einzelraum SET B Abluft Einzelraum Nachtauskühlung SEC Sekundärluft 1 Absperrklappe mit Stellantrieb 2 Außenluftfilter F7...
- Seite 5 Breite 1100 mm Höhe 150 mm unter dem Systemboden, Oberkante Lüftungsgitter projektspezifisch, mindestens 196 mm Tiefe 860 mm Gittertiefe 340 mm Außenluftvolumenstrom 0 – 33 l/s oder 0 – 120 m³/h Zuluftvolumenstrom 150 m³/h Kühlleistung 427 W Heizleistung 1460 W Maximaler Betriebsdruck wasserseitig 6 bar Maximale Betriebstemperatur...
- Seite 6 FSL-U-ZAS (Auslegungsbeispiele) Außenluftvolumenstrom m³/h 90 Zuluftvolumenstrom m³/h 90 150 150 Gesamtkühlleistung 299 414 427 Raumkühlleistung 225 311 306 Temperatur der Luft nach WRG °C 28,6 28,2 28,6 Relative Feuchte der Luft nach WRG % 49,0 51,0 49,1 Wassergehalt g/kg 11,9 11,9 12,0 Zulufttemperatur °C 18,5 19,8 19,9 Kondensat...
- Seite 7 Besondere Merkmale 2 energieeffiziente und akustisch optimierte EC-Ventilatoren mit niedriger spezifischer Ventilatorleistung, nach EN 13779, Kategorie SFP-1 Leistungserhöhung durch Sekundärluftbeimischung Zuluftführung nach dem Misch-Quellluft-Prinzip Hygienisch getestet und zertifiziert nach VDI 6022 Durch kompakte Bauweise für Sanierungsprojekte besonders geeignet Üblicherweise zur Raumtemperierung keine weiteren Heiz- und Kühlflächen erforderlich Bedarfsabhängige Be- und Entlüftung durch Überwachung der Raumluftqualität möglich Materialien und Oberflächen Gehäuse, Filterdeckel, Ventilatoren und Justierfüße aus verzinktem Stahlblech...
- Seite 8 Das Raummodul steuert die Regelmodule mindestens eines Lüftungsgerätes. Mindestens ein Raummodul pro Raum 4 Digitaleingänge 2 Analogeingänge 2 Temperatureingänge 2 Digitalausgänge 2 Analogausgänge Steckplatz zum Anschluss Feuchtefühler Steckplatz zum Anschluss Luftqualitätsfühler (VOC) Steckplatz für Schnittstellen LonWorks LON-FTT10, BACnet MS/TP oder Modbus RTU Steckplatz für Echtzeituhr (RTC) Temperaturfühler Temperaturfühler zur Messung der Zuluft- und Ablufttemperatur.
- Seite 9 Echtzeituhr zur Erweiterung des Funktionsumfangs des Raummoduls. Master: 1 Echtzeituhr Zum Einbau auf Steckplatz des Raummoduls Ermöglicht Zeitprogramm für sieben Tage mit jeweils 5 Schaltpunkten Automatische Umschaltung zwischen Sommerzeit und Winterzeit Steuerung der Nachtauskühlung Batteriegepuffert Schnittstelle LonWorks LON-FTT10 Schnittstelle LonWorks für das Raummodul zur Integration in übergeordnete Systeme. Master: 1 Schnittstelle Zum Einbau auf Steckplatz des Raummoduls Mit Kontrollleuchten (Service, Daten senden, Daten empfangen), Servicetaster und intern verbundene Doppelklemmen...
- Seite 10 Dezentrale Lüftungsgeräte sind technisch hochwertige Produkte, die viele Möglichkeiten bei der Gerätekonfektionierung bieten. Zur detaillierten Klärung der Gerätespezifikation für Ihren Einsatzfall wenden Sie sich bitte an eine TROX Niederlassung. Serie Zulufttemperaturfühler FSL-U-ZAS Unterflurgerät Wärmeübertrager Außenlufttemperaturfühler 2-Leiter Keine Eintragung: Ohne Nur Master 4-Leiter Anordnung der Wasseranschlüsse...
- Seite 11 Einbau und Inbetriebnahme Einbau in Doppel- und Hohlraumböden Einbau und Erstellung aller Anschlüsse und Lieferung des Befestigungs-, Verbindungs- und Dichtungsmaterials kundenseitig Rohbautoleranzen mit den vier Justierfüßen ausgleichen (Verstellbereich 45 mm) Öffnungen in der Fassade oder Außenwand, vorzugsweise mit Gefälle nach außen, kundenseitig vorsehen Witterungsschutz der Außenluft- und Fortluftöffnungen kundenseitig vorsehen Möglichkeiten zur Entleerung und Entlüftung kundenseitig Definitionen...
- Seite 12 Geräten an einem Wasserkreislauf im Sommer nur gekühlt und im Winter nur geheizt werden kann. Wärmeübertrager mit 4-Leiter-System Home Kontakt Impressum Einkaufsbedingungen Allgmeine Lieferbedingungen Code of Conduct Vertragsbedingungen für Dienstleistungen Datenschutz Disclaimer 11.08.2020 © TROX GmbH...
- Seite 13 Luft-Wasser-Systeme mit 4-Leiter-Wärmeübertrager können zum Heizen und Kühlen flexibel verwendet werden. In der Übergangszeit kann es z. B. vorkommen, dass ein Büroraum morgens noch geheizt wird und am Nachmittag gekühlt werden muss. Schematische Darstellung Misch-Quell-Lüftung Wärmeübertrager 2-Leiter-System Wärmeübertrager 4-Leiter-System Home Kontakt Impressum Einkaufsbedingungen Allgmeine Lieferbedingungen Code of Conduct Vertragsbedingungen für Dienstleistungen Datenschutz Disclaimer 11.08.2020 © TROX GmbH...
