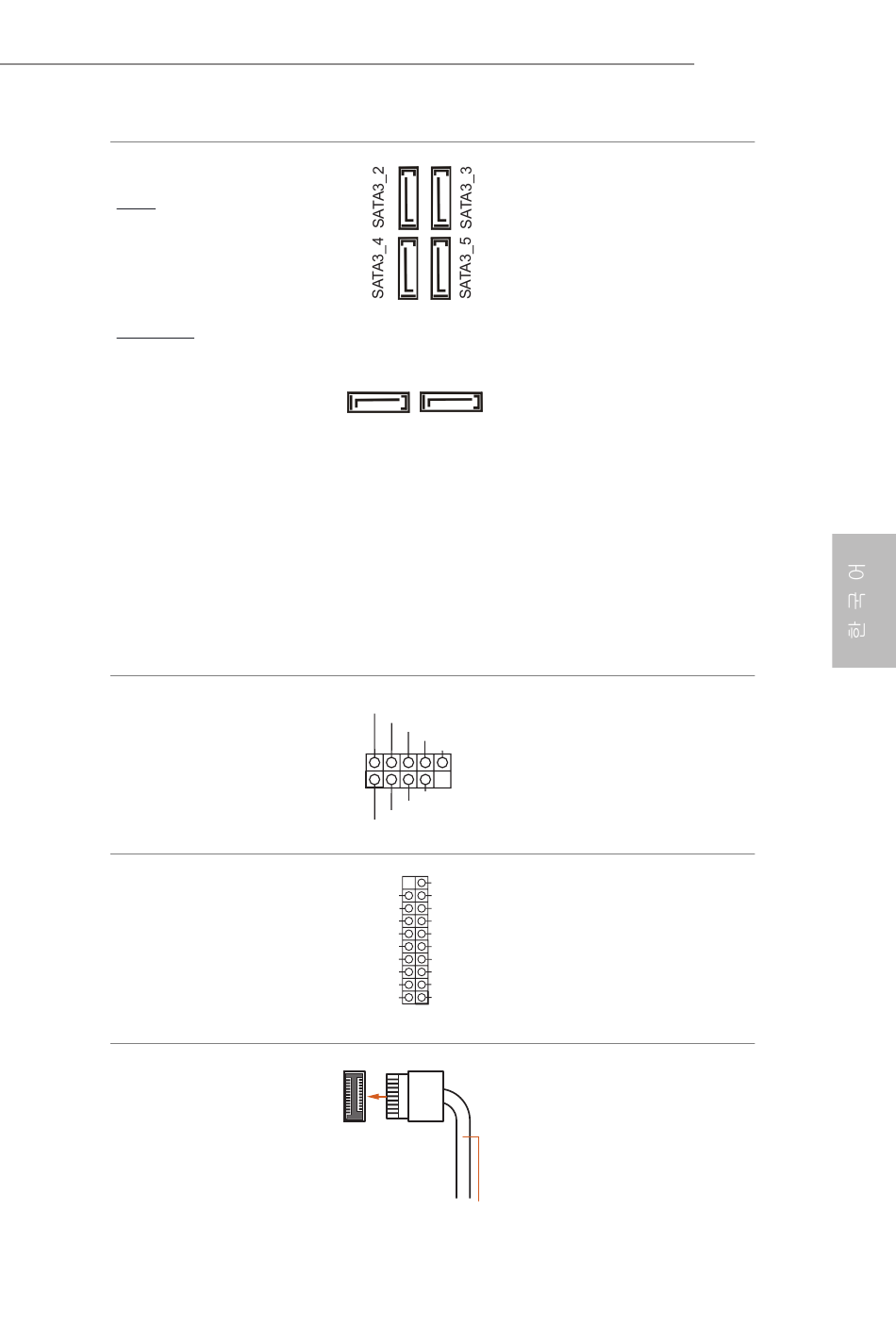

시리얼 ATA3 커넥터
수직 :
(SATA3_0:
1 페이지 , 17 번 항목 참조 )
(SATA3_1:
1 페이지 , 16 번 항목 참조 )
우측 각도 :
(SATA3_2:
1 페이지 ,11 번 항목 참조 )
( 높게 )
(SATA3_3:
1 페이지 ,12 번 항목 참조 )
( 낮게 )
(SATA3_4:
1 페이지 ,14 번 항목 참조 )
( 높게 )
(SATA3_5:
1 페이지 ,13 번 항목 참조 )
( 낮게 )
USB 2.0 헤더
(9 핀 USB3_4)
(1 페이지 , 20 번 항목 참조 )
(9 핀 USB5_6)
(1 페이지 , 19 번 항목 참조 )
USB 3.2 Gen1 헤더
(19 핀 USB3_5_6)
(1 페이지 , 9 번 항목 참조 )
전면 패널 타입 C USB 3.2
Gen1 헤더
(20 핀 F_USB3_TC_1)
(1 페이지 , 10 번 항목 참조 )
SATA3_0 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
이들 6 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블을
지원합니다 .
* SATA- 타입 M.2 장치에서
M2_2 을 사용 중이면 ,
SATA3_1 이 비활성화됩니다 .
이 마더보드에는 USB 2.0 헤더
두 개가 있습니다 . 각 USB 2.0
헤더는 포트 두 개를 지원할 수
있습니다 .
이 마더보드에는 하나의 USB
3.2 Gen1 헤더가 있습니다 . 각
USB 3.2 Gen1 헤더는 포트 두
개를 지원할 수 있습니다 .
이 마더보드에는 전면 패널
타입 C USB 3.2 Gen1 헤더
1 개가 있습니다 . 이 헤더는
추가 USB 3.2 Gen1 포트용
USB 3.2 Gen1 모듈을 연결하는
데 사용됩니다 .
B560M Pro4
127
