Montageanleitung Hülsenmarkise nova_02

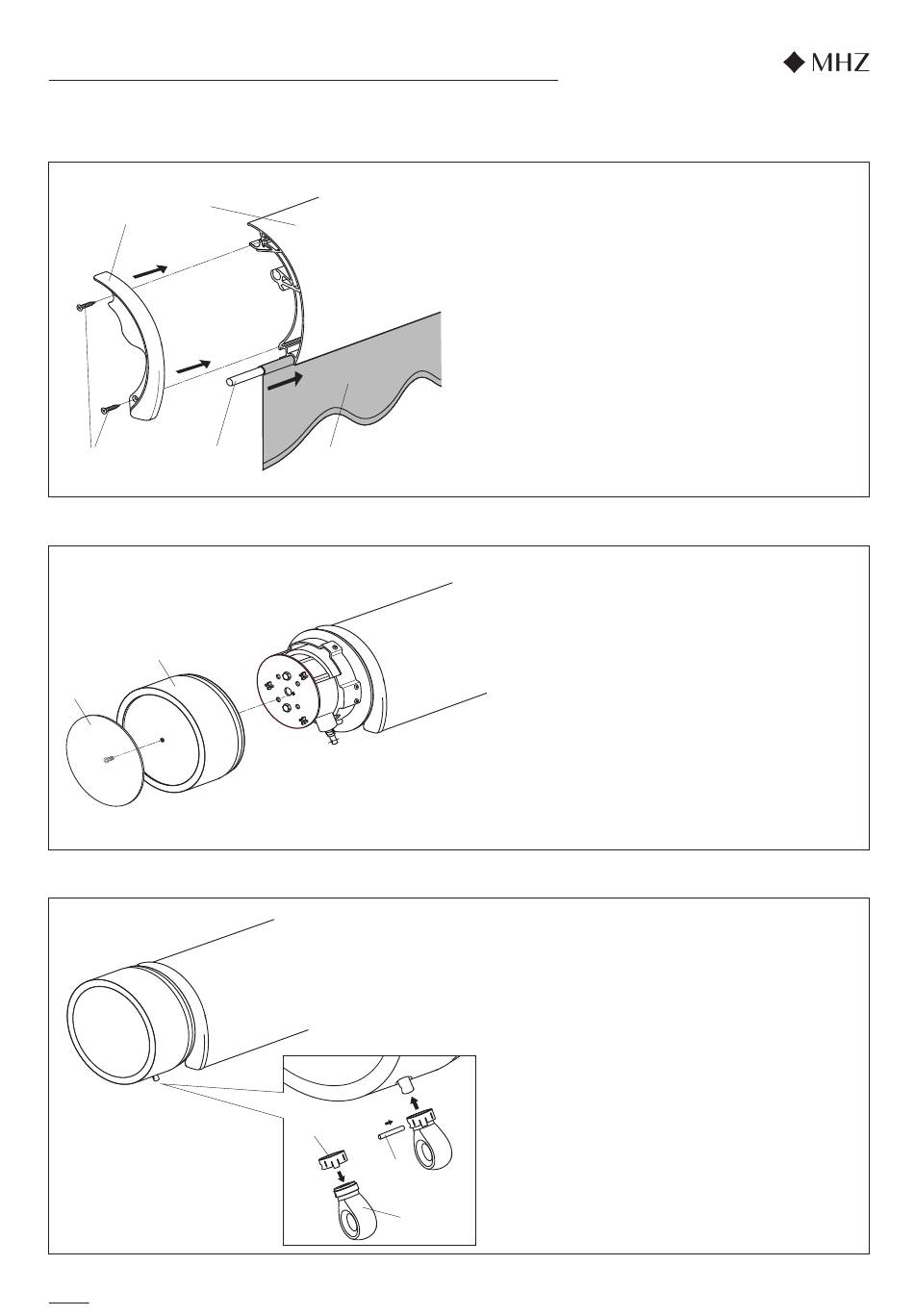

6. Volant
8
31
30
32
7. Befestigung Seitendeckel
2
33
8. Montage Getriebeöse
14
9
Schritt 2
Schritt 3
34
36
Schritt 1
35
Rundkeder aus Ausfallprofil nehmen.
Rundkeder (30) in Volant (9) einziehen.
Volant immer von rechts in die Nut des
Ausfallprofils (8) einschieben. Endkappe (31)
auf Ausfallprofil schieben und mit Senk-
schrauben 3,5x19 (32) und Kreuzschlitz-
schraubendreher Gr.2 fixieren.
Tipp: Um den Volant wintersicher lagern zu
können, Endkappe lösen und Volant
aus Ausfallprofil ziehen. Anschließend
Endkappe wieder auf Ausfallprofil
befestigen.
Seitendeckel (2) aufsetzen und mit der
Blende (33) auf Hülsenring aufschrauben.
Sicherungsring (34) auf KST-Öse (35) aufschieben
und zusammen auf Verlängerung schieben.
Sicherungsring und KST-Öse in Position drehen, bis
der Zylinderstift (36) zur Fixierung der Öse auf Ver-
längerung eingebracht werden kann.
Technische Änderungen vorbehalten, Ausgabe 10.2020
