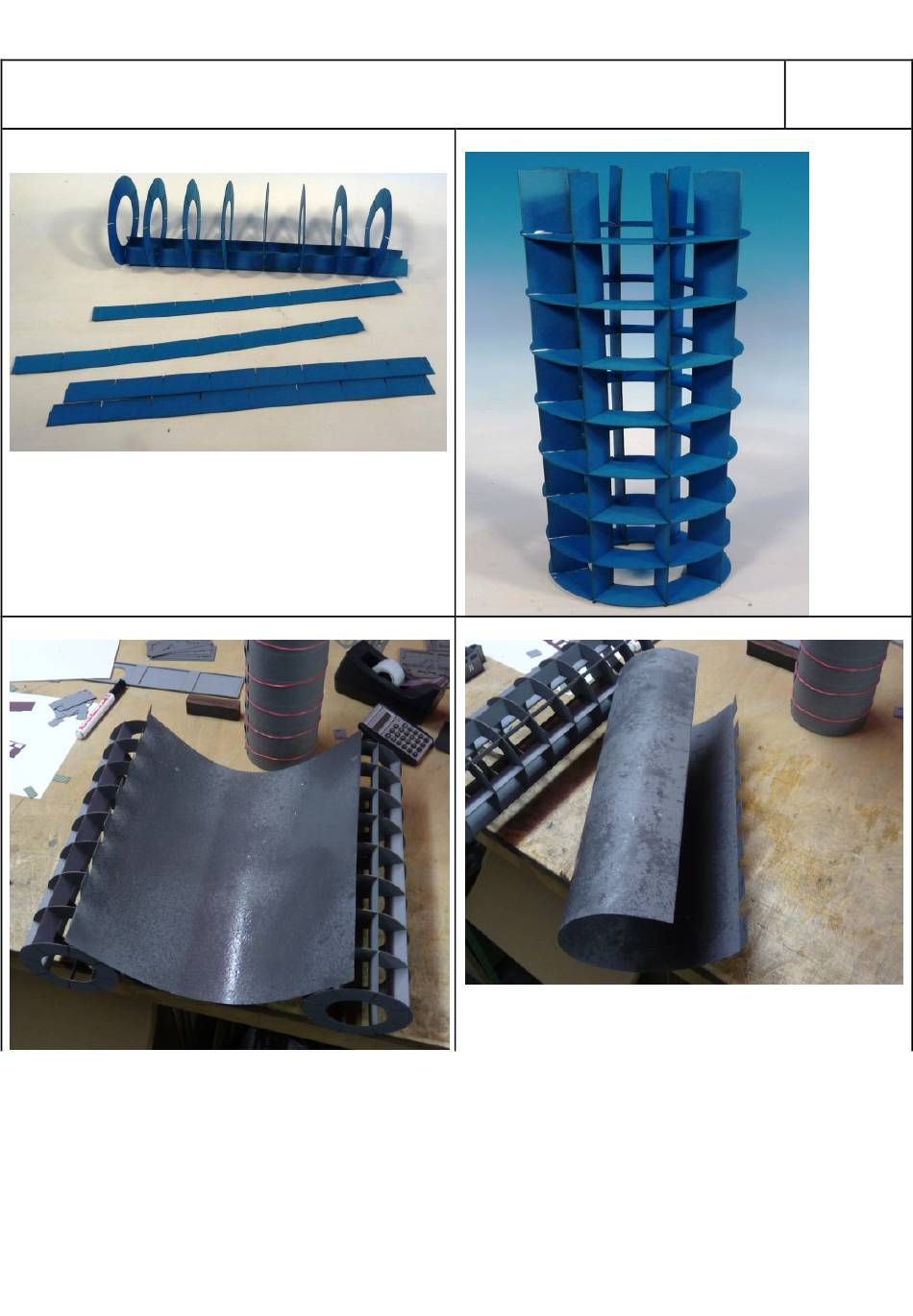

- Seite 1 Art Nr 17056 Winderhitzer Joswood GmbH Bitte beachten Sie die beigefügten Hinweise 1. Winderhitzer Körper 3 stück senkrechte Streben nach innen setzen, so dass die Ringe außen überstehen 2a. Abwicklung innen nass machen 2b. vorsichtig vorbiegen Seite 1 / 18...
- Seite 2 2c ohne Kleber um Körper wickeln und trocknen 2d Laschen ankleben trocknen lassen lassen 3.Kleber an den waagerechten Scheiben aufbringen 4. Abwicklung aufkleben, Stosskante gut ankleben Seite 2 / 18...
- Seite 3 6. Halbkugel aufsetzen und lackieren / altern Seite 3 / 18...
- Seite 4 9. Rohrverbinder kleben und an Seite geben 10. Fundamente kleben und an Seite legen 11. Geländer Kuppel-Plattformen an feuchten und 12. Kuppelplattformen 3 Stück vorbiegen 14.fertig, an Seite legen Seite 4 / 18...
- Seite 5 15.Plattformen „Zuluft“ 3 stück Geländer vorbiegen 16. „Hütchen“ „Zuluft“ kleben ( ergibt leicht gewölbte und ankleben Kuppeln) und an Seite legen 17. diverse Rohrstopfen kleben und an Seite legen 18. viele Schieber kleben und an Seite legen 19. Ringe ( 16 mm) „Zuluft“ kleben und an Seite legen 20.
- Seite 6 21. 2 x breite Rohraufhängung groß ( der jeweils 2te 22. viele Rohraufhängung klein und schmal, kleben Ring ist fest im Gestell! und an Seite legen 23. T-Träger Rohraufhängung kleben und an Seite 24. Kranbahn kleben, asymetrisch, Zapfen beachten es legen 2 Stück, „Riefen“...
- Seite 7 29.Stützen oberster Laufgang kleben 30. Kranbahn von unten unter die Stützen kleben 31.Kranhaken kleben 32. Seitenteile NICHT miteinander verkleben 33. Dekoplatte aufkleben 34.Kranhaken auf Kranbahn kleben Seite 7 / 18...
- Seite 8 35. Plattformen Kaltwindseite 6 Stück 38. M ontagehilfe Kaltwindplattformen, kleben und an Seite legen 39. großes Rohrgestell links 40. mitte Seite 8 / 18...
- Seite 9 41. rechts Seite 9 / 18...
- Seite 10 49. Ringe ( Bild 21) jeweils innen ins Gerüst kleben Seite 10 / 18...
- Seite 11 51.unterer Laufgang Geländer nur vorne ankleben 52. und ins Gerüst einfädeln und ankleben ( 3teilig) 53. einen der Rohrhalterträger einkleben ( Kerbe) 54. Fundamente kleben, Zapfen sind nach unten länger! Riefen nach innen ( hier werden später die Damit werden sie in der Grundplatte geklebt Rohraufhänger eingeklebt 55.
- Seite 12 57. Treppen für „Zuluft“ kleben 3 stück rechts 58. oberer Laufgang Rohrgestell Geländer ankleben Deckelchen oberste Plattform auf den Hauben 59. Rohre Kaltwindseite 3 Stück 61. Abluft Kaltwindseite 6 stück 62.Zapfen abschneiden, lackieren Seite 12 / 18...
- Seite 13 66. Rohrelemente Gas und Zuluft 67. „Zuluft“ 69. Bühnen nur zum Ausrichten aufgeschoben! Seite 13 / 18...
- Seite 14 71. Hütchen mit Abstandhalter aufkleben 72. kleine Winkel zusammenkleben, ergeben später Stützen am obersten Laufgang ( Bild 81) 73. weitere Plattformen zusammenkleben 74.das ergeben die Schieberbühnen ( Bild 79) Seite 14 / 18...
- Seite 15 76. Heißwindrohr 77. Heißwindleitung montieren 79. Schieberbühnen montieren ( Bild 73-75) 80. Gasleitung montieren Seite 15 / 18...
- Seite 16 83. Kranbahnlaufgang aufkleben, die 3 Cowper damit 84. Kaltwindleitung montieren verbinden Seite 16 / 18...
- Seite 17 Seite 17 / 18...
- Seite 18 89. oberste Plattformen montieren Seite 18 / 18...
