ZIEHL STWA 1 FM Betriebsanleitung

®
MINIPAN Digitalmeßgeräte, Temperatur- und Netzüberwachung
Sondergeräte nach Kundenwunsch
ZIEHL industrie-elektronik GmbH+Co, Daimlerstr.13, D-74523 Schwäbisch Hall, Tel.: +49 791 504-0, Fax: -56, e-mail: info@ziehl.de
B e t r i e b s
B e t r i e b s
Stromwandler auf Montageplatte Typ STWA 1 FM
• Anwendung
Der Stromwandler Typ STWA 1 FM ist auf einer Montageplatte montiert und für den
Einbau im Schaltschrank vorgesehen. Die Befestigung erfolgt auf DIN-Schiene oder mit
Schrauben M4 (Option). Die zu überwachenden Leitungen werden vertikal (senkrecht
von oben nach unten) durch den Stromandler geführt. Der nutzbare Durchmesser
beträgt < 11 mm.
• Anwendungsbereiche
Der Stromwandler Typ STWA 1 FM ist ein Stromwandler mit eingebauter Elektronik. Die
Elektronik verfügt über einen galvanisch getrennten Frequenzausgang und kann direkt
an einen Digitaleingang einer SPS angeschlossen werden. Der STWA 1 FM ermöglicht
somit die preis-günstige Erfassung des Istwertes eines Wechselstromes. Kostspielige
Analogeingabebaugrup-pen entfallen. Der STWA 1 FM eignet sich ganz besonders zur
Leistungsoptimierung. Über die Erfassung der Stromaufnahme kann die
Energieaufnahme eines Verbrauchers ermittelt werden. Die Trendrechnung kann mit
minimalem Hardwareaufwand entscheidend verbessert werden.
• Ausführungsformen
STWA 1 M - Stromerkennung und optische Anzeige durch LED
STWA 1SM - Stromerkennung und Transistorausgang (Open-Collector)
STWA 1 SEM - wie STWA 1 SM, zusätzlich mit einstellbarer Ansprechschwelle
STWA 1 AM - Stromwandler mit Analogausgang 0...20 mA = 0...15 A
STWA 1 FM - Stromwandler mit Frequenzausgang 0...20 Hz = 0...20 A

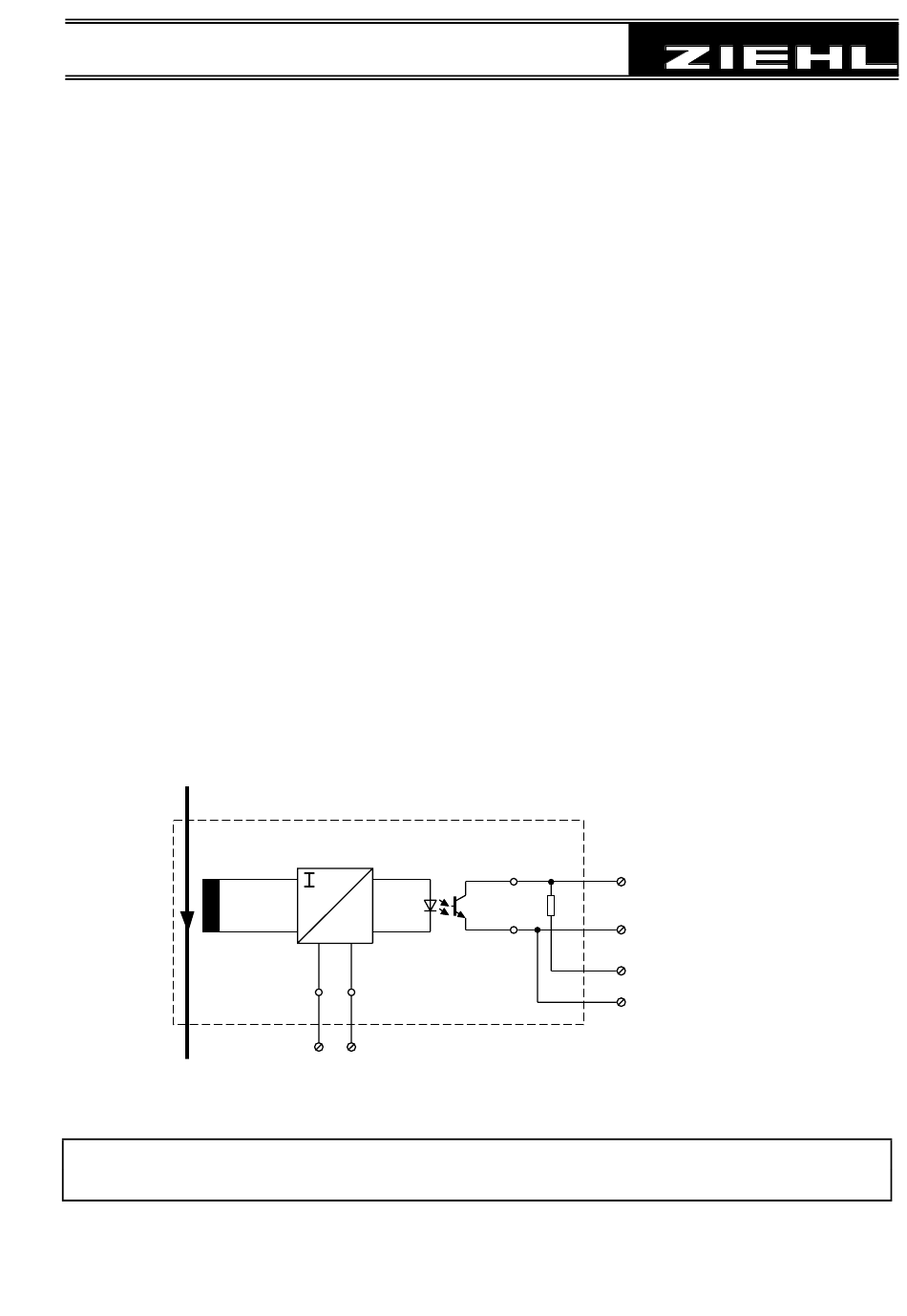

Anschlussplan
Stromführender
Leiter
Achtung!
Es darf nur 1 stromführender Leiter durch den Wandler geführt werden!
Bearbeitet
( Tag / Name )
Seite 1 von 2
05.12.2001
a n l e i t u n g
a n l e i t u n g
STWA 1 F
f
br or
X6.1 X6.2
A2- A1+
DC 10-30V
: 30.11.2001 Su / Fz
Technische Änderungen vorbehalten.
www.ziehl.de
- Archivdatei
rt
X5.1
BR
X5.2
sw
Zeichnungs Nr.: 1116 0711
Bezeichnung: STWA 1 FM
X1.1
1 +
X1.2
2 -
X2.1
3 +
4 -
X2.2
EA - Nr. : 1115
