6
Wartung und Instandsetzung
WARNUNG
Unerwarteter Anlauf bei Wartungsarbeiten, Verletzungen möglich.
Akku vor Reinigungs- oder Wartungs- und Instandsetzungsarbeiten immer entfernen.
6.1
Wartungstabelle
Arbeit
Gerät reinigen (Kap. 6.2)
Gerät nachschmieren (Kap. 6.3)
Geräte-Revision (Empfehlung)
6.2
Gerät reinigen
Bei starkem Schmutzanfall empfiehlt es sich, das Gerät regelmässig (täglich) zu reinigen. Besonders
sollten das Spannrad und die Zahnplatte auf Beschädigung kontrolliert und sauber gehalten werden.
WARNUNG
Vor dem Ausblasen Schutzbrille aufsetzen!
► In der hinteren Gehäuseschale unterhalb des Motors hat es ein Zugangsloch (Ø 3 mm) durch
welches zuerst die Schweissvorrichtung mit Druckluft ausgeblasen wird.
► Danach durch seitliches Ausblasen das Spannrad und die Zahnplatte mit Druckluft reinigen.
► Falls notwendig Spannrad/Zahnplatte reinigen/ersetzen (Kap. 6.4/6.5).
6.3
Gerät nachschmieren
Um eine optimale Standfestigkeit zu gewährleisten empfiehlt es sich, das Gerät regelmässig nachzu-
schmieren.

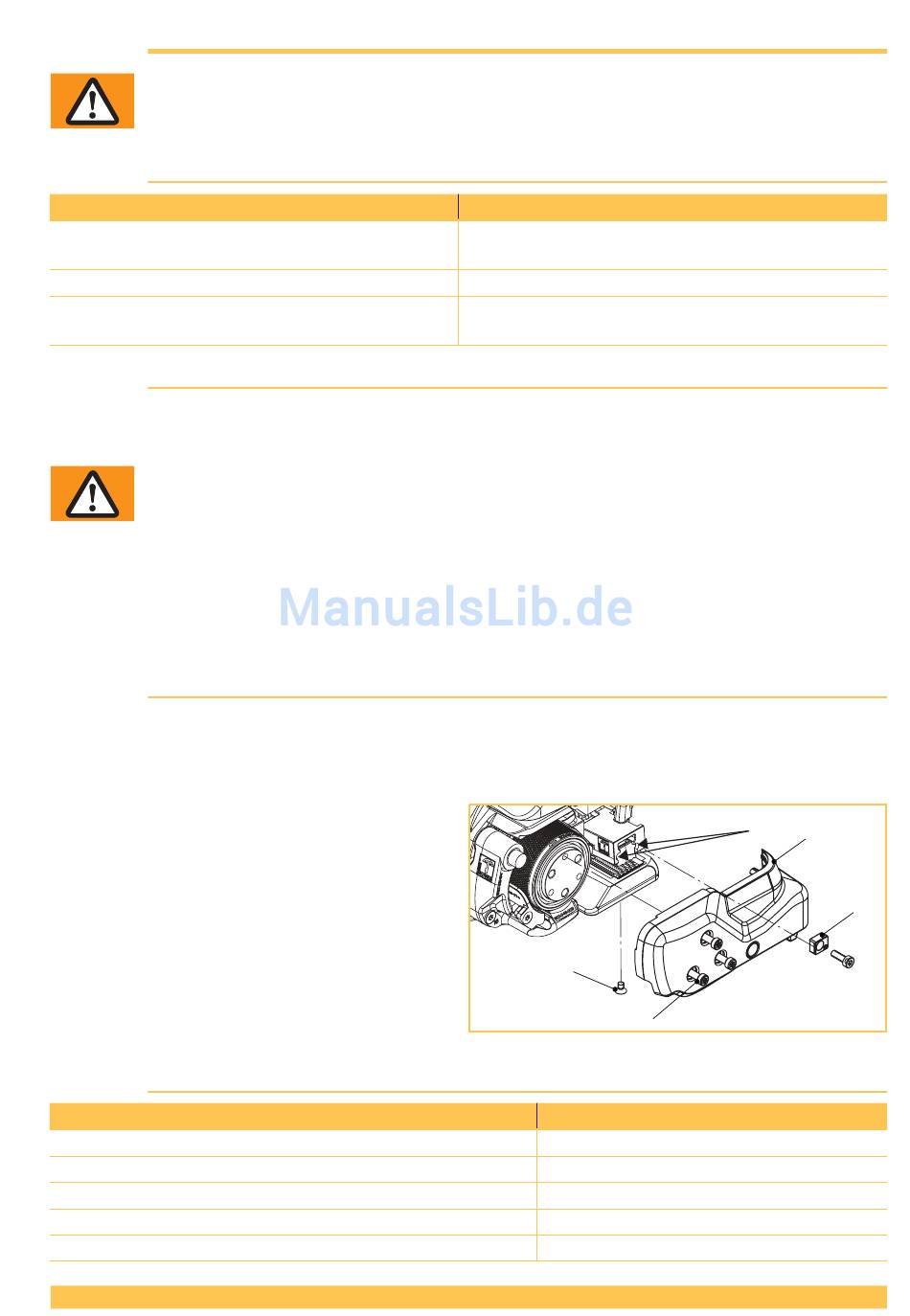

► Akku aus Gerät ziehen. Vier Zylinderschrauben Torx (2) lösen, Anschlag hinten (3) und Seiten-
deckel (4) entfernen.
► Schweissvorrichtung an den beiden Punkten
(5) vorsichtig mit einem hochdruckbeständi-
gen Haftschmieröl-Spray (z.B. Würth HHS
2000) einsprühen.
► Unten an der Grundplatte Senkschraube (1)
entfernen und ebenfalls mit dem gleichen
Spray in das Schmierloch sprühen. Senk-
schraube (1) wieder montieren.
► Seitendeckel (4) wieder montieren.
6.4
Spannrad reinigen/ersetzen
Erforderliche Teile
STB 71 / STB 73: Spannrad (1) (Verschleissteil)
STB 75: Spannrad (1) (Verschleissteil)
Radial-Rillenkugellager, Ø35/47x7 (2)
Zylinderschrauben Torx, M4 (4)
Drahtbürste (6)
V 03.17
Intervall (Zyklen)
– Täglich (bei > 300 Umreifungen/Tag)
– Wöchentlich (bei 100-300 Umreifungen/Tag)
– Monatlich (bei 100-300 Umreifungen/Tag)
– Alle 2 Jahre oder 80'000 Umreifungen, Service
durch Fachstelle
STRAPEX STB 71/73/75
1
2
Bestellnummer
1821.047.033
1821.047.036
1930.180.356
1821.027.063
1821.901.004
DEUTSCH
5
4
3
STB 75
23 von 28
