2.3.2 Schalttafeleinbau des Geräts
Gehen Sie zur Montage des Geräts in einem Baugruppenträger wie folgt vor:
1.
2.
3.
2.3.2 Schalttafeleinbau des Geräts
Für die Montage in einer Schalttafel kann der RUGGEDCOM RST2228P mit zwei
jeweils Adaptern pro Seite des Chassis bestellt werden. Mithilfe der Adapter ist es
möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen.
12
Befestigen Sie die Montageadapter an den beiden Seiten des Chassis.
Montageadapter
1
Schraube
2

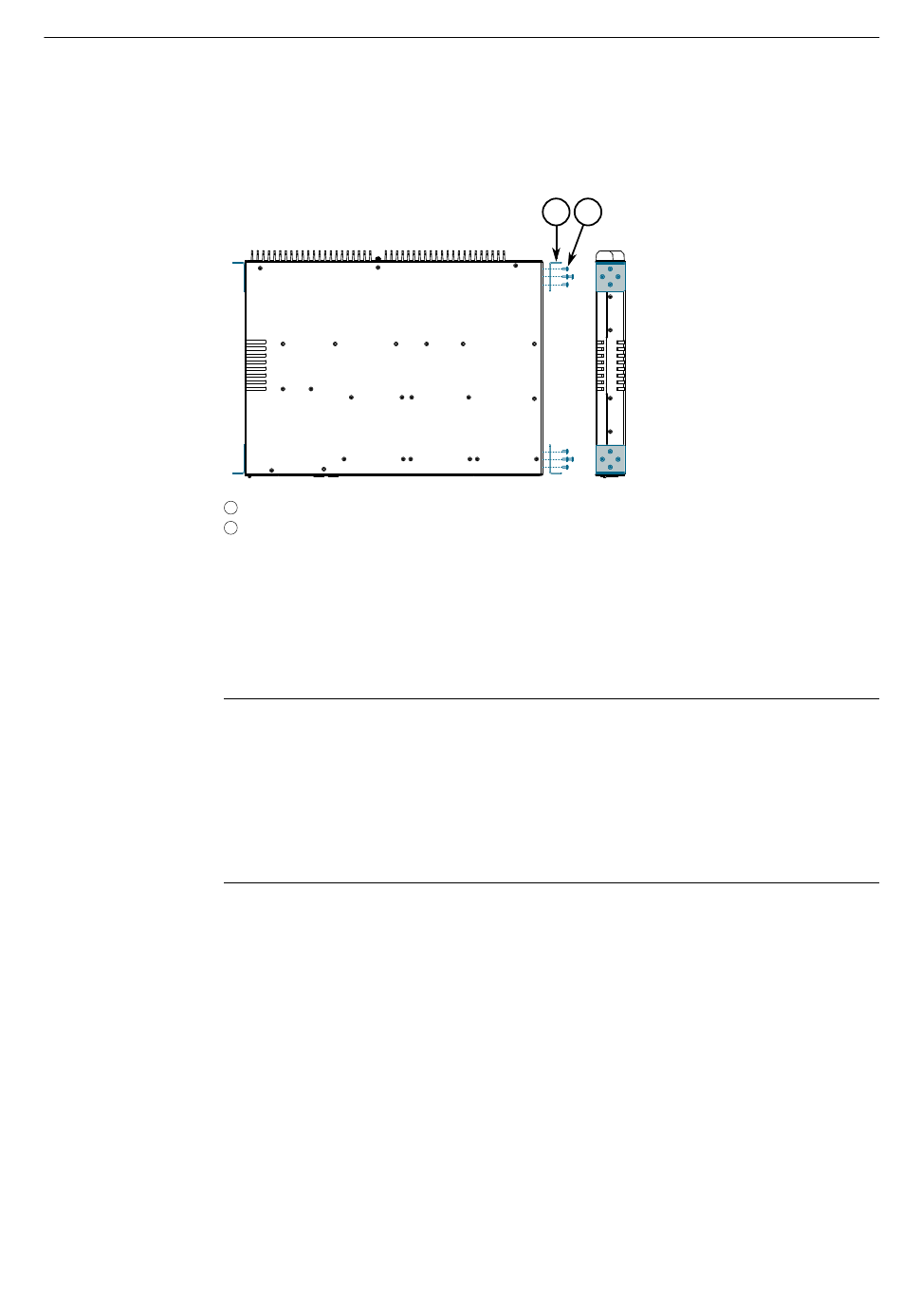

Abbildung 2.1 Einbau der Montageadapter
Schieben Sie das Gerät in den Baugruppenträger. Wenn die Module und Ports
von vorn zugänglich sein sollen, schieben Sie die Stromversorgungsseite des
Geräts zuerst ein. Kehren Sie die Einbaurichtung um, wenn Stromversorgungen,
Verwaltungsports und LEDs von vorn zugänglich sein sollen.
Hinweis
Da die im Gerät entstehende Wärme über das Gehäuse abgeführt wird, ist es
empfehlenswert, oberhalb des Gerätes einen Abstand von einer Einbaueinheit
bzw. 44 mm (1.75 in) zu belassen. Dies ermöglicht eine gewisse Luftkonvektion.
Eine Zwangsbelüftung ist nicht erforderlich. Jede zusätzliche Luftzirkulation
verringert die Umgebungstemperatur weiter und verbessert so die langfristige
Zuverlässigkeit aller im Baugruppenträger montierten Geräte.
Befestigen Sie die Adapter mit Schrauben M6 oder Nr. 10-32 im
Baugruppenträger.
1 2
