Inhaltszusammenfassung für psiber CableMaster CM800

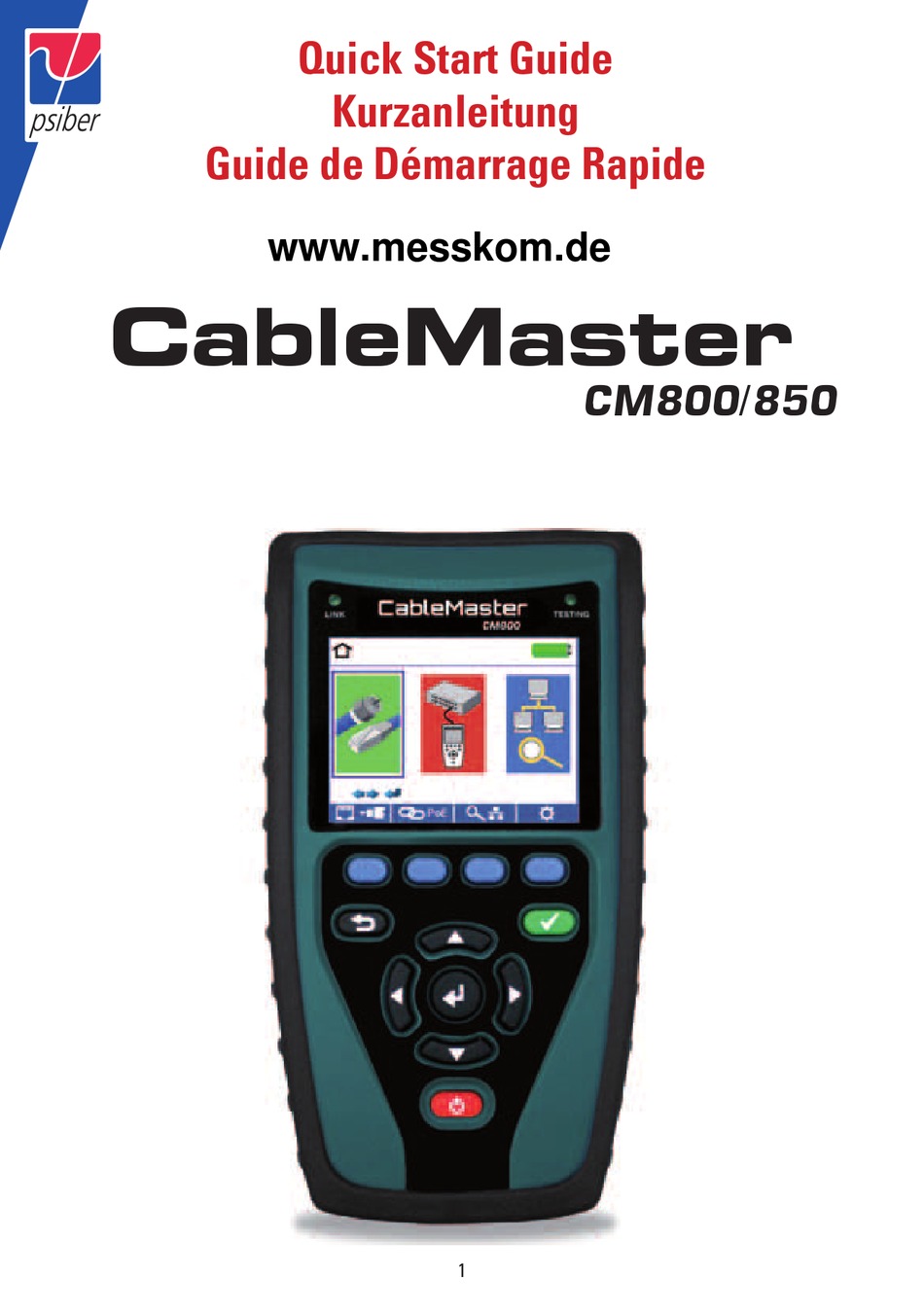

- Seite 1 Quick Start Guide Kurzanleitung Guide de Démarrage Rapide www.messkom.de CableMaster CM800/850...

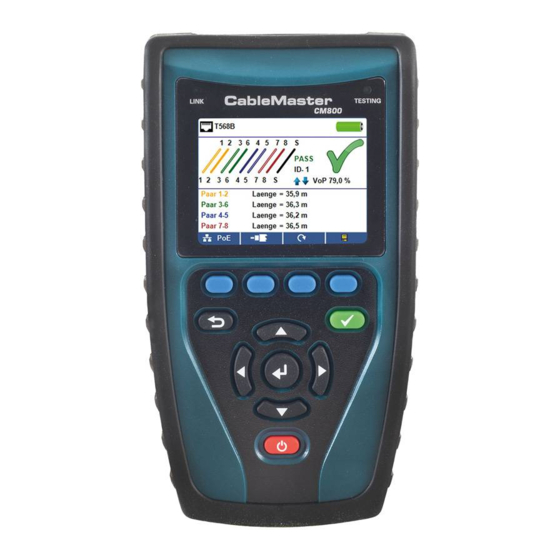

- Seite 2 CableMaster CM800/850 Full-color LCD Screen Soft keys perform the function on the display above each button. Back Test Enter Direction cursors to move in LCD display On/Off RJ45 Jack Micro USB Port F-connector Jack...
- Seite 3 English How to Perform a Cable Test (Warning! Do not plug an RJ11 cable directly into the CableMaster 800/850. A standard RJ11 cable will damage the CableMaster 800/850’s RJ45 jack. Use the RJ adapter patch cable (CA012) that is included with the CableMaster 800/850).
- Seite 4 English How to Perform a Port Discovery Test Network/PoE Test • Connect the CableMaster 800/850 to a switch or active network jack. • F rom the home screen, use the right arrow button to select the Network/PoE icon and press the enter button or press the Network/PoE soft key • T he CableMaster 800/850 will automatically detect and display link capability, connection speed, PoE mode, and PoE Min/Max voltages. • To perform a Network Test only, press the PoE off soft key . • To save the PoE data, press the Save soft key. • Use the arrow buttons and the enter button to name the PoE file. • Press the Save soft key to save the PoE file. Port Testing • Connect the CableMaster 800/850 to a switch or active network jack.
-
Seite 5: Ping Ipv4/Ipv6
English How to Perform a Device Discovery Test Ping IPV4/IPV6 • Connect the CableMaster 800/850 to a switch, router, or active network jack. • F rom the home screen, use the right arrow button to select the Network Discovery icon and press the enter button or press the Network Discovery soft key • T he CableMaster 800/850 will perform a DHCP test and obtain an IP address (to ping IPV6, press the IPV6 soft key). • P ress the ping soft key • U se the left and right arrows to highlight a digit. To change a digit, use the up and down arrows or press the keypad soft key to use an alphanumeric keypad. - Seite 6 English ToneGenerator • Power on the CableMaster 800/850. • Press the enter button or cable test soft key. • Press the Tone Generator soft key . • T he CableMaster 800/850 will automatically activate the tone generator upon entering the tone generator menu. • C onnect a cable to either the RJ45 jack or coax connector located on the top of the CableMaster 800/850. • T o switch between RJ45 and coax, press the coax cable soft key . Press the soft key again to return to the RJ45 tone screen. • Press the up or down arrow buttons to select tone cadences 1 thru 4. • Press the left or right arrow buttons to select which pin or pair to place the tone. • U se any tone probe alongside the cable or at the end of the cable to hear an audible tone.
- Seite 7 English Setup • From the main screen, press the “setup” soft key . • Use the up and down buttons to navigate through the 5 settings pages. • Use the left or right arrow buttons to select a setting then use the up and down arrow buttons to change the highlighted setting.
- Seite 8 Deutsch CableMaster CM800/850 Full-color LCD Screen www.messkom.de Funktionstasten aktivieren die oberhalb der Taste angezeigte Funktion Zurück Test Eingabe/ Navigationstasten Richtungstasten für Bildschirm Ein/Aus RJ45-Buchse Micro USB Port F-Stecker...
-
Seite 9: Einen Kabeltest Durchführen
Deutsch Einen Kabeltest durchführen (Warnung! Stecken Sie niemals ein RJ11-Kabel direkt in den CableMaster 800/850. Ein Standard RJ11-Kabel beschädigt die RJ45-Buchse des CableMaster 800. Verwenden Sie in diesem Fall das im Lieferumfang des CableMaster 800/850 enthaltene RJ-Testkabel.) Drücken Sie die rote Einschalttaste , um den CableMaster 800/850 einzuschalten. - Seite 10 Deutsch Einen Port-Erkennungstest durchführen Netzwerk/PoE-Test • V erbinden Sie den CableMaster 800 mit einem Switch oder einer aktiven Netzwerkbuchse. • V om Hauptbildschirm aus gehen Sie mit der Rechts-Pfeiltaste auf das Netzwerk-/PoE Symbol und drücken dann die Eingabetaste oder die Taste Netzwerk/PoE. • D er CableMaster 800/850 erkennt automatisch die maximale und die aktuelle Verbindungsgeschwindigkeit, PoE-Modus sowie min./max. PoE-Spannung und zeigt diese auf dem Bildschirm an. • W ollen Sie lediglich einen Netzwerk-Test durchführen, drücken Sie die Taste PoE Off. • Z um Speichern der PoE-Daten drücken Sie die Speichertaste. • Verwenden Sie die Pfeiltasten und die Eingabetaste zum Benennen der PoE-Datei.
- Seite 11 Deutsch Einen Geräte-Erkennungstest durchführen Ping IPv4/IPv6 • V erbinden Sie den CableMaster 800/850 mit einem Switch, einem Router oder einer aktiven Netzwerkbuchse. • V om Hauptbildschirm aus gehen Sie durch Drücken der Rechts-Pfeiltaste auf das Symbol Netzwerk-Erkennung und drücken die Eingabetaste oder die Taste Netzwerk-Erkennung. • D er CableMaster 800/850 führt automatisch einen DHCP-Test durch und erhält eine IP-Adresse (um eine IPv6- Adresse anzupingen, drücken Sie die IPv6 Taste). • Drücken Sie die Taste mit dem Ping-Symbol. • V erwenden Sie die Links/Rechts-Pfeiltasten, um eine Ziffernstelle hervorzuheben. Mit den Auf/Ab-Pfeiltasten ändern Sie die Ziffernstelle oder drücken Sie die Taste Keypad , um eine alphanumerische Tastatur zu benutzen.
- Seite 12 Deutsch Tongenerator • Schalten Sie den CableMaster 800/850 ein. • Drücken Sie die Eingabetaste oder die Taste Kabeltest . • Drücken Sie die Taste Tongenerator. • D er CableMaster 800/850 aktiviert den Tongenerator automatisch, sobald das Menü Tongenerator aufgerufen wird. • S chließen Sie Ihr Kabel entweder an die RJ45-Buchse oder den F-Stecker auf der Oberseite des CableMaster 800/850 an. • Z um Wechseln vom RJ45- zum Koaxialanschluss drücken Sie die Taste für Coaxialkabel. Durch ein erneutes Drücken dieser Taste kehren Sie zum RJ45-Tonbildschirm zurück. • V erwenden Sie die Auf/Ab-Pfeiltasten, um zwischen vier möglichen Tonmustern zu wählen. • M it den Links/Rechts-Pfeiltasten wählen Sie, welcher Pin oder welches Adernpaar mit dem Ton beaufschlagt werden soll. • V erwenden Sie einen Tonverfolger entlang des Kabels oder am Kabelende, um ein hörbares Tonsignal zu empfangen.
- Seite 13 Deutsch Setup ™ • V om Hauptbildschirm aus gelangen Sie durch Drücken der Taste Setup in das Setup Menü. • M it den Auf/Ab-Pfeiltasten blättern Sie durch die 5 Seiten mit Einstellungen des Setup Menüs. • V erwenden Sie die Rechts- bzw. Links-Pfeiltaste, um eine Einstellung auszuwählen. Mit den Auf/Ab-Pfeiltasten ändern Sie die hell unterlegte Einstellung. • D urch Drücken der Eingabetaste übernehmen Sie die Änderungen. • M it der Ab-Pfeiltaste können Sie die gewünschte Sprache (Englisch, Spanisch, Italienisch, Französisch und Deutsch) auswählen. Drücken Sie die Rechts-Pfeiltaste, um die Sprache zu ändern. • Z um Bearbeiten einer IP-Adresse oder eines Favoriten scrollen Sie zur gewünschten IP- bzw.
- Seite 14 France CableMaster CM800/850 Full-color LCD Screen Les touches vont activer la fonction affichée à l’écran au dessus de la touche Retour Test Entrée touches fléchées pour naviguer à l’écran LCD Marche/Arrêt Prise RJ45 Port USB Micro Fiche F...
- Seite 15 France Effectuer un test de câble (Avertissement! N’insérez pas de câble RJ11 directement dans le CableMaster 800/850. Un câble RJ11 standard va endommager la prise RJ45 du CableMaster 800/850. Utilisez le cordon de test RJ (CA012) qui est inclus dans le contenu de la livraison du CableMaster 800.) •...
- Seite 16 France Effectuer un test de découverte de port Test de réseau / PoE • R accordez le CableMaster 800/850 à un switch ou une prise de réseau actif. • A partir de l’écran principal servez-vous de la touche fléchée droite pour choisir l’icône Réseau/PoE et confirmez en appuyant sur le bouton d’entrée ou la touche Réseau/PoE. • L e CableMaster 800/850 va automatiquement détecter et afficher la vitesse maximale de liaison, la vitesse actuelle de liaison, le mode de PoE et tensions de PoE min/max. • P our effectuer uniquement un test de réseau, pressez la touche PoE Off (PoE désactivé).
- Seite 17 France Effectuer un test de découverte d’appareil Ping IPv4/IPv6 • R accordez le CableMaster 800/850 à un switch, un routeur ou une prise de réseau actif. • L ’écran principal affiché, servez-vous de la touche fléchée droite pour choisir l’icône Découverte de réseau et confirmez en pressant le bouton d’entrée ou la touche Découverte de réseau. • L e CableMaster 800/850 va effectuer un test DHCP et obtenir une adresse IP (pour envoyer un ping à une adresse IPv6, pressez la touche IPv6). • P ressez la touche avec l’icône Ping.
- Seite 18 France Générateur de tonalité • Allumez le CableMaster 800/850. • Pressez le bouton d’entrée ou la touche Test de câble. • Pressez la touche Générateur de tonalité. • L e CableMaster 800/850 va automatiquement activer le générateur de tonalité dès que le menu Généra- teur de tonalité est lancé. • B ranchez votre câble ou sur la prise RJ45 ou le connecteur coaxial situé en haut du CableMaster 800/850. réseaux et coaxiales, pressez la touche Coax. • Pour permuter entre les prises • Servez-vous des touches fléchées haut/bas pour choisir entre quatre tonalités. • S ervez-vous des touches fléchées gauche/droite pour sélectionner sur quelle broche ou paire la tonalité sera émise. • U tilisez un dépisteur de tonalité le long du câble ou à son extrémité pour entendre une tonalité audible. T3 In...
- Seite 19 France Setup • A partir de l’écran principal pressez la touche Setup. • S ervez-vous des touches fléchées haut/bas pour naviguer entre les 5 pages de paramètres. • S ervez-vous de la touche fléchée droite ou gauche pour sélectionner un paramètre et des touches fléchées haut/bas pour modifier le paramétre surligné. • P ressez le bouton d’entrée pour accepter vos modifications. • S ervez-vous de la touche fléchée bas pour sélectionner une langue (anglais, espagnol, italien, français et allemand). Pressez la touche fléchée droite pour changer la langue. • P our éditer une adresse IP ou des favoris faites défiler la liste jusqu’à l’adresse IP ou URL souhaitée et pressez la touche fléchée droite.
- Seite 20 Psiber Data GmbH Lise-Meitner-Str. 3 82152 Krailling Germany Phone: +49 (89) 8913 6060 e-mail: info@psiber-data.com www.psiberdata.com ASIA / PACIFIC Psiber Data Pte. Ltd. 3 Science Park Drive #03-09 The Franklin Singapore Science Park 1, Singapore 118223 Phone: +65-6569-6019 e-mail: asiasales@psiber-data.com www.psiberdata.com For technical information and support please...
