Geberit Sigma70
Instand-
haltungs-
anleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Geberit Sigma70

Inhaltszusammenfassung für Geberit Sigma70

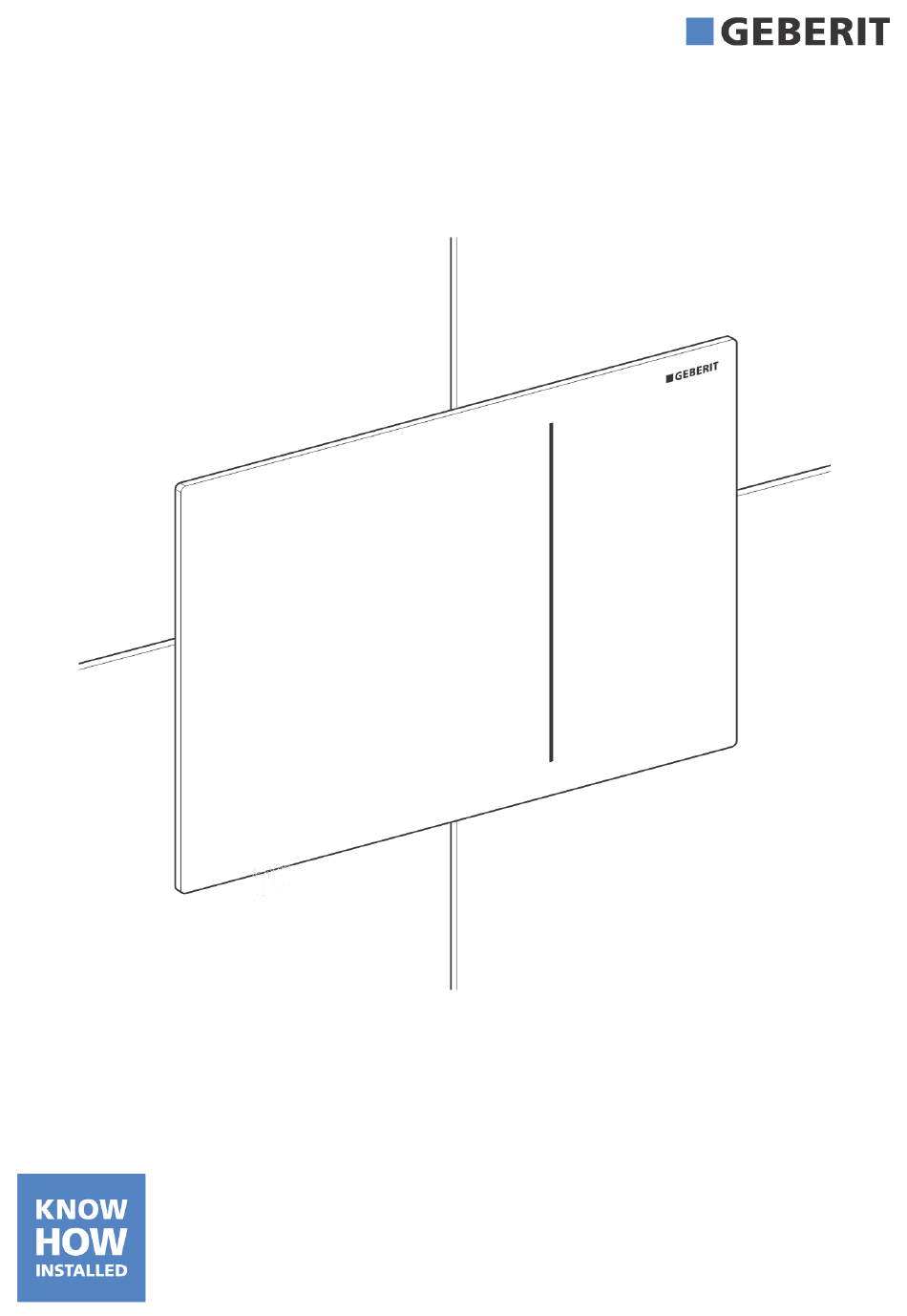

  • Seite 1 Geberit Sigma70 Instand- haltungs- anleitung...

  • Seite 3: Inhaltsverzeichnis

    Instandhaltung ............................. Fehlerbehebung ............................. Betätigungsplatte austauschen ......................Filter reinigen ( Geberit Sigma Unterputzspülkästen 8 cm, bis Baujahr 2015)........Filter reinigen (Geberit Sigma Unterputzspülkästen 8 cm, ab Baujahr 2016) ........Panzerschlauch ersetzen (Geberit Sigma Unterputzspülkästen 8 cm, bis Baujahr 2015) .....

  • Seite 4: Sicherheit

    Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden (gemäss EN 60335-1:2012). • Geberit Betätigungsplatten Sigma70 niemals selbst reparieren. • Keine Veränderungen oder Zusatzinstallationen am Produkt vornehmen. • Reparaturen dürfen nur mit Originalersatz- und -zubehörteilen durch eine Fachkraft ausgeführt werden.

  • Seite 5: Produktbeschreibung

    Bügel für Heberglocke bis Baujahr 2015 Funktion Der Auslösemechanismus der Geberit Betätigungsplatte Sigma70 besteht aus einem pneumatischen und einem hydraulischen Teil. Die Kraft von der Betätigungsplatte zum Servoheber wird pneumatisch übertragen. Das Spülventil wird durch den Wasserdruck in der Leitung hydraulisch geöffnet.

  • Seite 6: Instandhaltung

    Instandhaltung Fehlerbehebung VORSICHT Quetschgefahr durch Auslösung des Servohebers 4 Eckventil schliessen. 4 Pneumatikschläuche vom Servoheber trennen. Problembeschreibung Ursache Fehlerbehebung 4 Filter reinigen. Filter ist verschmutzt 4 Geknickten Panzerschlauch Panzerschlauch ist geknickt ersetzen. Eine Spülung kann nicht Pneumatikschlauch ist geknickt, ausgelöst werden 4 Pneumatikschlauch ersetzen.

  • Seite 7: Betätigungsplatte Austauschen

    Betätigungsplatte austauschen Filter reinigen ( Geberit Sigma Unterputzspülkästen 8 cm, bis Defekte Geberit Betätigungsplatte Sigma70 Baujahr 2015) entfernen. Voraussetzung – Neue Geberit Betätigungsplatte Sigma70 Geberit Betätigungsplatte Sigma70 montieren. abnehmen. Pneumatikschläuche trennen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 8 Keile lösen. Schutzplatte entriegeln und abnehmen. Eckventil schliessen. Distanzbolzen entriegeln. Servoheber abnehmen. 90° 90° Panzerschlauch trennen. Befestigungsrahmen abnehmen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 9 Panzerschlauch trennen. Filter im Y-Abzweig spülen. Panzerschlauch mit Y-Abzweig trennen. Y-Abzweig anschliessen. Panzerschläuche trennen. Panzerschläuche anschliessen. Y-Abzweig trennen. Panzerschlauch mit Y-Abzweig anschliessen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 10 Panzerschlauch anschliessen. Servoheber montieren. Panzerschlauch anschliessen. Eckventil öffnen. Bügel an Heberglocke auf parallele Ausrichtung überprüfen. Schutzplatte montieren. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 11 Pneumatikschläuche durch den Distanzbolzen mit Keilen sichern. Befestigungsrahmen ziehen. Befestigungsrahmen montieren. Pneumatikschläuche herausziehen. Distanzbolzen verriegeln. 90° Pneumatikschläuche anschliessen. 90° 18014400980727563 © 09-2017 966.331.00.0 (01)

  • Seite 12: Filter Reinigen (Geberit Sigma Unterputzspülkästen 8 Cm, Ab Baujahr 2016)

    Filter reinigen (Geberit Sigma Pneumatikschläuche hineinschieben. Unterputzspülkästen 8 cm, ab Baujahr 2016) Voraussetzung – Geberit Betätigungsplatte Sigma70 abnehmen. Geberit Betätigungsplatte Sigma70 montieren. Pneumatikschläuche trennen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 13 Keile lösen. Schutzplatte entriegeln und abnehmen. Eckventil schliessen. Distanzbolzen entriegeln. Servoheber abnehmen. 90° 90° Panzerschlauch trennen. Befestigungsrahmen abnehmen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 14 Panzerschlauch trennen. Filter im Y-Abzweig spülen. Y-Abzweig anschliessen. Panzerschlauch mit Y-Abzweig trennen. Panzerschläuche anschliessen. Panzerschläuche trennen. Panzerschlauch mit Y-Abzweig anschliessen. Y-Abzweig trennen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 15 Panzerschlauch anschliessen. Servoheber montieren. Panzerschlauch anschliessen. Eckventil öffnen. Bügel an Heberglocke auf parallele Ausrichtung überprüfen. Schutzplatte montieren. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 16 Pneumatikschläuche durch den Distanzbolzen mit Keilen sichern. Befestigungsrahmen ziehen. Befestigungsrahmen montieren. Pneumatikschläuche herausziehen. Distanzbolzen verriegeln. 90° Pneumatikschläuche anschliessen. 90° 18014400980727563 © 09-2017 966.331.00.0 (01)

  • Seite 17: Panzerschlauch Ersetzen (Geberit Sigma Unterputzspülkästen 8 Cm, Bis Baujahr 2015)

    Panzerschlauch ersetzen (Geberit Pneumatikschläuche zurück schieben. Sigma Unterputzspülkästen 8 cm, bis Baujahr 2015) Voraussetzung – Geberit Betätigungsplatte Sigma70 abnehmen. Geberit Betätigungsplatte Sigma70 montieren. Pneumatikschläuche trennen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 18 Keile lösen. Schutzplatte entriegeln und abnehmen. Eckventil schliessen. Distanzbolzen entriegeln. Servoheber abnehmen. 90° 90° Panzerschlauch trennen. Befestigungsrahmen abnehmen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 19 Panzerschlauch entfernen. Panzerschlauch anschliessen. Bügel an Heberglocke auf parallele Ausrichtung überprüfen. Neuen Panzerschlauch anschliessen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 20 Servoheber montieren. Pneumatikschläuche durch den Befestigungsrahmen ziehen. Befestigungsrahmen montieren. Eckventil öffnen. Distanzbolzen verriegeln. 90° 90° Schutzplatte montieren. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 21 Distanzbolzen mit Keilen sichern. Pneumatikschläuche hineinschieben. Pneumatikschläuche herausziehen. Geberit Betätigungsplatte Sigma70 montieren. Pneumatikschläuche anschliessen. 18014400980727563 © 09-2017 966.331.00.0 (01)

  • Seite 22: Panzerschlauch Ersetzen (Geberit Sigma Unterputzspülkästen 8 Cm, Ab Baujahr 2016)

    Panzerschlauch ersetzen (Geberit Keile lösen. Sigma Unterputzspülkästen 8 cm, ab Baujahr 2016) Voraussetzung – Geberit Betätigungsplatte Sigma70 abnehmen. Distanzbolzen entriegeln. Pneumatikschläuche trennen. 90° 90° Befestigungsrahmen abnehmen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 23 Schutzplatte entriegeln und abnehmen. Panzerschlauch entfernen. Eckventil schliessen. Neuen Panzerschlauch anschliessen. Servoheber abnehmen. Panzerschlauch trennen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 24 Panzerschlauch anschliessen. Servoheber montieren. Bügel an Heberglocke auf parallele Ausrichtung überprüfen. Eckventil öffnen. Schutzplatte montieren. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 25 Pneumatikschläuche durch den Distanzbolzen mit Keilen sichern. Befestigungsrahmen ziehen. Befestigungsrahmen montieren. Pneumatikschläuche herausziehen. Distanzbolzen verriegeln. 90° Pneumatikschläuche anschliessen. 90° 18014400980727563 © 09-2017 966.331.00.0 (01)

  • Seite 26: Pneumatikschläuche Ersetzen

    Pneumatikschläuche ersetzen Pneumatikschläuche hineinschieben. Geberit Betätigungsplatte Sigma70 abnehmen. Pneumatikschläuche trennen. Geberit Betätigungsplatte Sigma70 montieren. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 27 Keile lösen. Schutzplatte entriegeln und abnehmen. Defekten Pneumatikschlauch entfernen. Distanzbolzen entriegeln. Neuen Pneumatikschlauch anschliessen. 90° 90° Befestigungsrahmen abnehmen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 28 Schutzplatte montieren. Distanzbolzen verriegeln. 90° 90° Pneumatikschläuche durch den Befestigungsrahmen ziehen. Distanzbolzen mit Keilen sichern. Befestigungsrahmen montieren. Pneumatikschläuche herausziehen. 18014400980727563 © 09-2017 966.331.00.0 (01)

  • Seite 29: Kolben Des Servohebers In Die Ausgangsposition Bewegen

    Kolben des Servohebers in die Pneumatikschläuche anschliessen. Ausgangsposition bewegen Geberit Betätigungsplatte Sigma70 abnehmen. Pneumatikschläuche hineinschieben. Pneumatikschläuche trennen. Geberit Betätigungsplatte Sigma70 montieren. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 30 Keile lösen. Schutzplatte entriegeln und abnehmen. Kolben des Servohebers bewegen. Distanzbolzen entriegeln. Schutzplatte montieren. 90° 90° Pneumatikschläuche durch den Befestigungsrahmen ziehen. Befestigungsrahmen abnehmen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 31 Befestigungsrahmen montieren. Pneumatikschläuche herausziehen. Distanzbolzen verriegeln. Pneumatikschläuche anschliessen. 90° 90° Distanzbolzen mit Keilen sichern. Pneumatikschläuche hineinschieben. 18014400980727563 © 09-2017 966.331.00.0 (01)

  • Seite 32: Servoheber Spülen

    Servoheber spülen Geberit Betätigungsplatte Sigma70 montieren. Geberit Betätigungsplatte Sigma70 abnehmen. Pneumatikschläuche lösen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 33 Distanzbolzen entsichern. Schutzplatte entriegeln und abnehmen. Eckventil schliessen. Distanzbolzen entriegeln. Verschluss Geberit AquaClean lösen. 90° 90° Befestigungsrahmen abnehmen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 34 Servoheber spülen. Schutzplatte montieren. Pneumatikschläuche durch den Befestigungsrahmen ziehen. Verschluss Geberit AquaClean schliessen. Befestigungsrahmen montieren. Eckventil öffnen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 35 Distanzbolzen verriegeln. Pneumatikschläuche im Befestigungsrahmen anschliessen. 90° 90° Distanzbolzen mit Keilen sichern. Pneumatikschläuche hineinschieben. Pneumatikschläuche herausziehen. Geberit Betätigungsplatte Sigma70 montieren. 18014400980727563 © 09-2017 966.331.00.0 (01)

  • Seite 36: Servoheber Ersetzen

    Servoheber ersetzen Keile lösen. Geberit Betätigungsplatte Sigma70 abnehmen. Pneumatikschläuche trennen. Distanzbolzen entriegeln. 90° 90° Befestigungsrahmen abnehmen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 37 Schutzplatte entriegeln und abnehmen. Panzerschlauch trennen und Servoheber entsorgen. Eckventil schliessen. Neuen Servoheber anschliessen. Pneumatikschläuche trennen. Servoheber abnehmen. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 38 Bügel an Heberglocke auf parallele Pneumatikschläuche anschliessen. Ausrichtung überprüfen. Eckventil öffnen. Servoheber montieren. Schutzplatte montieren. 18014400980727563 © 09-2017 966.331.00.0 (01)
  • Seite 39 Pneumatikschläuche durch den Distanzbolzen mit Keilen sichern. Befestigungsrahmen ziehen. Befestigungsrahmen montieren. Pneumatikschläuche herausziehen. Distanzbolzen verriegeln. 90° Pneumatikschläuche anschliessen. 90° 18014400980727563 © 09-2017 966.331.00.0 (01)

  • Seite 40: Spülauslösung Prüfen

    Spülauslösung prüfen Pneumatikschläuche hineinschieben. Vollmengenspülung prüfen. Teilmengenspülung prüfen. Geberit Betätigungsplatte Sigma70 montieren. Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com → www.geberit.com 18014400980727563 © 09-2017 966.331.00.0 (01)
