Inhaltszusammenfassung für Linak DESKLINE DL5 System

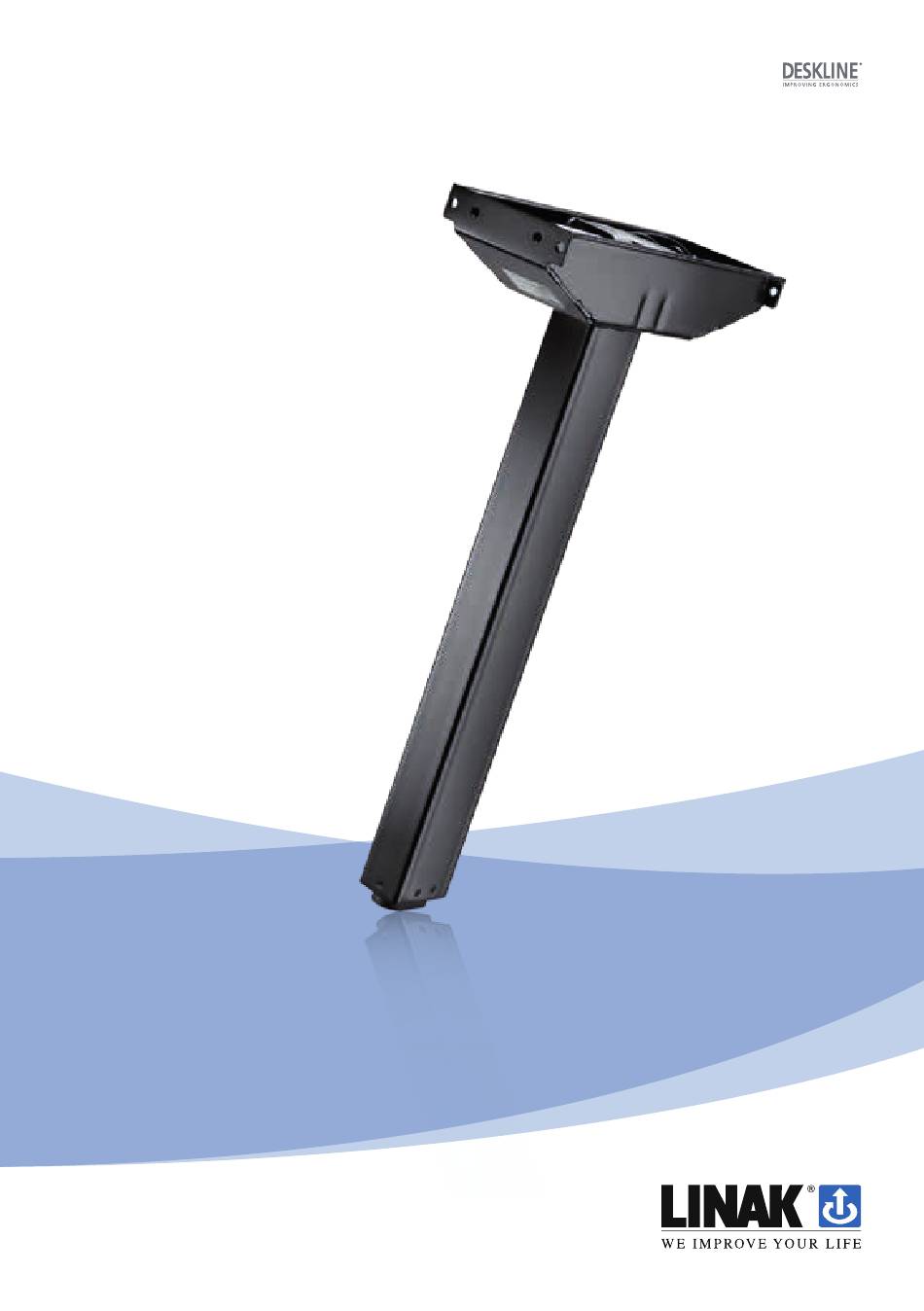

- Seite 1 DL7 System Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Montagehinweise für DL7R ......................12 Montagehinweise CBD4/CBD5/CBD6 .....................14 Elektrische Anschlüsse des DL7 Systems..................15 ® Initialisierung des DESKLINE DL7 Parallelsystems ................16 Entsorgung von LINAK Produkten ....................17 Entsorgung von Batterien ......................18 Zeichnungen ..........................20 Original Konformitätserklärung ....................23 Konformitätserklärung – Übersetzung ins Deutsche...............24 LINAK Richtlinie für Anwendungsmöglichkeiten ................25 Adressen .............................28... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, Wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steuereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 5: Vor Der Installation, Deinstallation Oder Fehlersuche
• Vergewissern Sie sich, dass die Spannung an der Steuereinheit korrekt ist, bevor das System ans Stromnetz angeschlossen wird. • Die einzelnen Elemente des Systems müssen untereinander verbunden werden, bevor die Steuereinheit ans Stromnetz angeschlossen wird. Falls notwendig, sehen Sie in der Montageanleitung für LINAK Verstellantriebe nach. Während des Betriebs •... -
Seite 6: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 7: Reparaturen
Reparaturen nur von autorisierten LINAK Werkstätten ® oder Service-Personal vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. Antriebssysteme im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Achtung! Wird ein DESKLINE Produkt geöffnet, besteht das Risiko nachfolgender Fehlfunktionen. -
Seite 8: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Erklärung für den Einbau von unvollständigen Maschinen – Übersetzung ins Deutsche ERKLÄRUNG FÜR DEN EINBAU EINER UNVOLLSTÄNDIGEN MASCHINE LINAK A/S Smedevænget 8 DK - 6430 Nordborg Erklärt hiermit, dass die LINAK DESKLINE Produkte, gekennzeichnet durch die folgenden Modelle und Typen: ® Steuereinheiten CBD6S... -
Seite 9: Verschiedenes Zum Deskline ® Dl7 System
Verschiedenes zum DESKLINE DL7 System ® Wartung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz außen am System und vergewissern Sie sich, dass keine Schäden und Risse vorhanden sind. Überprüfen Sie die Verbindungen, Kabel und Stecker sowie die korrekte Funktionsweise. Betrieb von Produkten mit doppelter oder verstärkter Isolierung: Schutzklasse II Betriebsmittel mit Schutzklasse II haben eine verstärkte oder doppelte Isolierung zwischen Netzstromkreis und... -
Seite 10: Beschreibung Des Deskline ® Systems
Beschreibung des DESKLINE Systems ® Jeder DESKLINE Antrieb ist mit einem Motor ausgestattet. Parallellauf und Memory-Funktion werden durch die ® Software in der CBD4/CBD5/CBD6 auch bei ungleichmäßiger Belastung des Tisches gewährleistet. Auch die Soft- Start- und Stoppfunktion ist Teil dieser Software. Sie sichert ein sanftes Anfahren und Abbremsen des Tisches. Nutzung des DESKLINE Systems: ®... -
Seite 11: Montagehinweise Für Dl7
Montagehinweise für DL7 Montage des Rahmens Es gibt zwei Möglichkeiten, das Motorgehäuse in einem Rahmen zu montieren. Entweder über die beiden äuße- ren Bohrungen an der kurzen Seite des Motorgehäuses über eine Mutter und einen Bolzen oder über die beiden inneren Bohrungen an der kurzen Seite des Motorgehäuses mit M8 Gewindeschrauben. -
Seite 12: Montagehinweise Für Dl7R
Montagehinweise für DL7R Montage des Rahmens Es gibt zwei Möglichkeiten, das Motorgehäuse in einem Rahmen zu montieren. Entweder über die beiden äuße- ren Bohrungen an der kurzen Seite des Motorgehäuses über eine Mutter und einen Bolzen oder über die beiden inneren Bohrungen an der kurzen Seite des Motorgehäuses mit M8 Gewindeschrauben. - Seite 13 LINAK empfiehlt, das DESKLINE® DL7/DL7R System nur in Druckapplikationen einzusetzen. Die Platzierung eines Monitors direkt über den Säulen kann zu Fehlfunktionen des Monitors führen. Magnete in den Säulen können, abhängig von der Entfernung und dem Monitortyp, das Bild stören. Dieses Problem kann durch die Montage einer Eisenplatte zwischen dem Antrieb und der Tischplatte vermieden werden.
-
Seite 14: Montagehinweise Cbd4/Cbd5/Cbd6
Montagehinweise CBD4/CBD5/CBD6 Die Steuereinheit wird mit 4 Schrauben (3 Schrauben für CBD5 und CBD6) mit einem Kopfdurchmesser zwischen 8 und 10 mm befestigt. Ungeachtet des Anzugsmoments ist ein Durchmesser von 10 mm vorzuziehen. Die Plat- zierung der Bohrungen sowie die Maße der CBD entnehmen Sie bitte den Zeichnungen im Anhang. CBD4 - Steuereinheit CBD5 - Steuereinheit CBD6 - Steuereinheit... -
Seite 15: Elektrische Anschlüsse Des Dl7 Systems
Elektrische Anschlüsse des DL7 Systems Das System muss wie in Abb. 7 angeschlossen werden. Jede DL7/DL7R muss mit einem Motorkabel an die Buch- sen in der Steuereinheit angeschlossen werden. Die Motorkabel müssen über einen 6-poligen Stecker an beiden Enden verfügen. Zum Schluss wird der Netzstecker eingesteckt. -
Seite 16: Initialisierung Des Deskline ® Dl7 Parallelsystems
Initialisierung des DESKLINE DL7 Parallelsystems ® Das DESKLINE System wird durch Drücken der „Abwärts-Taste“ auf dem Desk Panel initialisiert. Sie muss gedrückt gehalten werden, bis die Antriebe die untere Endlage erreicht haben. Sobald alle Antriebe in der untersten End- lage gestoppt haben, muss die „Abwärts-Taste“ für 2-3 Sekunden losgelassen werden, um dann für weitere 6-8 Sekunden gedrückt gehalten zu werden. -
Seite 17: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 18: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. - Seite 19 Etikett für DL7 Etikett für DL7R DL73R0B00470645 Etikett für CBD4 Etikett für CBD5 Etikett für CBD6 Seite 19 von 28...
-
Seite 20: Zeichnungen
Zeichnungen DESKLINE DL7 System ® 1115±5 136±1 122,5 645±5 Seite 20 von 28... - Seite 21 DL7R 1115±5 136±1 122,5 645±5 CBD4 Seite 21 von 28...
- Seite 22 CBD5 ø 5,5 CBD6 ø 5,5 Seite 22 von 28...
-
Seite 23: Original Konformitätserklärung
DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares that LINAK Actuator System composed of: Control Box(s) CBD6SP00020A-309 CBD6S*000*0A-709 (The ‘*’ in the product description can either be a character or a number, thereby defining the variation of the product) -
Seite 24: Konformitätserklärung - Übersetzung Ins Deutsche
Konformitätserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit, dass LINAK Antriebssysteme bestehend aus: Steuereinheit(en) CBD6SP00020A-309 CBD6S*000*0A-709 (Das (*) in der Produktbeschreibung kann entweder ein Buchstabe oder eine Zahl sein. Sie definiert die Unterschiede des Produkts) -
Seite 25: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. - Seite 26 Seite 26 von 28...
- Seite 27 Seite 27 von 28...
-
Seite 28: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
