12. Wiederholen Sie den Vorgang für die Installation von Schienen für jedes zusätzliche Controllergehäu-
se.
Gehäuse in einem Rack installieren
Nach der Installation der Halteschienen können Sie das Gehäuse im Rack installieren.
Vorbereitende Schritte
Vorsicht: Um zu vermeiden, dass das Rack beim Einbau einer Einheit nach vorne kippt, beachten
Sie alle Sicherheitsmaßnahmen für das Rack, in das die Einheit eingebaut wird.
Vorsicht: Dieses Teil oder diese Einheit wiegt zwischen 18 und 32 kg. Zum Anheben dieses Teils
oder dieser Einheit sind zwei Personen erforderlich. (C009)
Vorgehensweise
Gehen Sie wie folgt vor, um das Gehäuse im Rack zu installieren.
1. Ziehen Sie den mittleren Teil der Schiene auf beiden Seiten vollständig aus dem äußeren Teil heraus
und rasten Sie ihn ein.

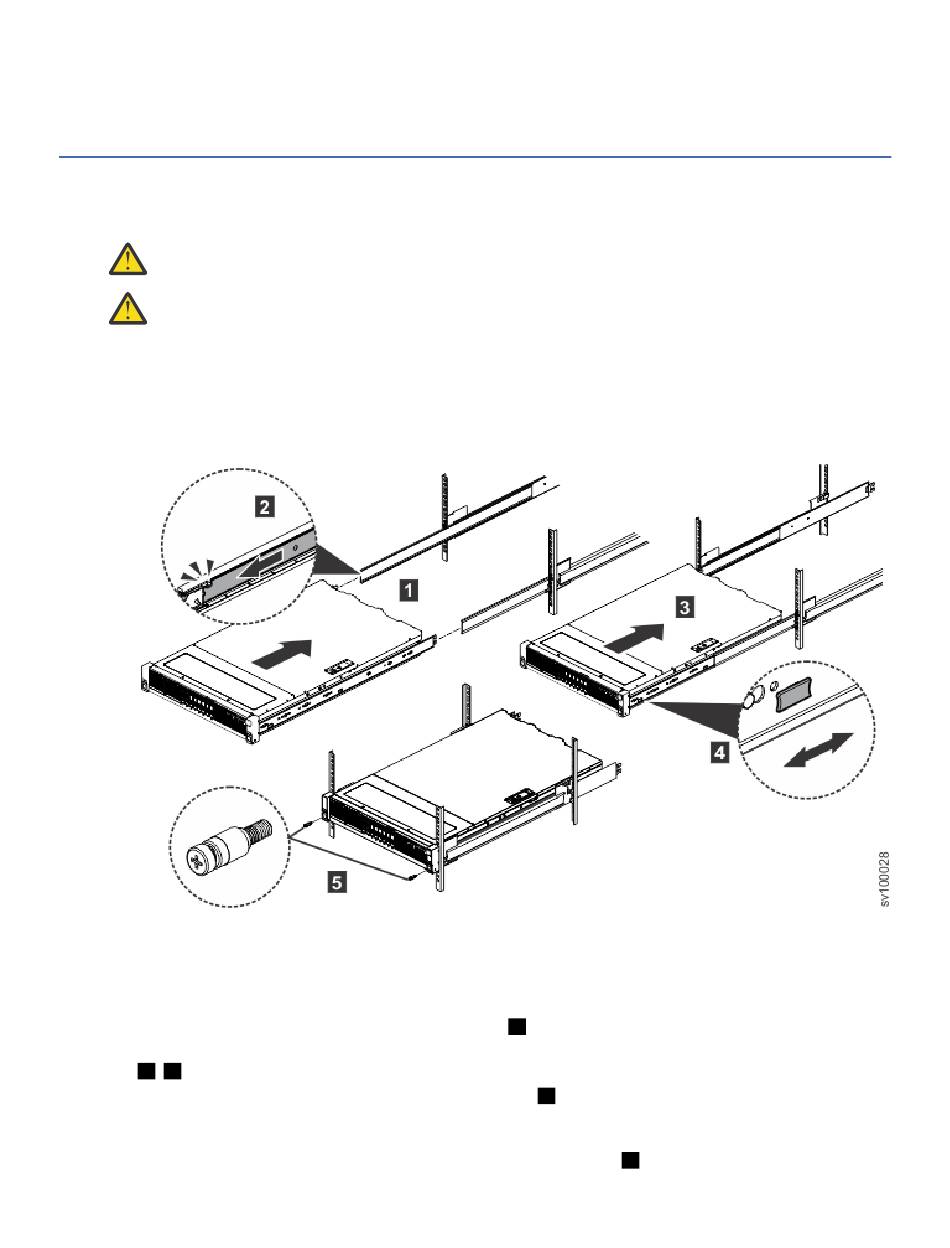

Abbildung 5. Gehäuse in das Rack einschieben
2. Achten Sie darauf, dass sich der Kugellagerkäfig auf der Vorderseite des mitteleren Schienenteils be-
findet.
3. Heben Sie das Gehäuse mit mehreren Personen an, bis der am Gehäuse befestigte innere Teil der
Schiene auf gleicher Höhe wie der mittlere Teil ist (
4. Schieben Sie das Gehäuse mit dem inneren Teil bis zum Anschlag in den mittleren Teil der Schiene ein
(
2
,
3
).
5. Entriegeln Sie die Lasche durch Ziehen oder Schieben (
in das Rack zurück.
6. Soll das Rack mit einbautem Gehäuse transportiert werden, befestigen Sie die Transportschrauben an
der Vorderseite des Gehäuses, bevor Sie das Rack transportieren (
1
).
4
) und ziehen Sie anschließend das Gehäuse
5
).
Kapitel 2. Installation 17
