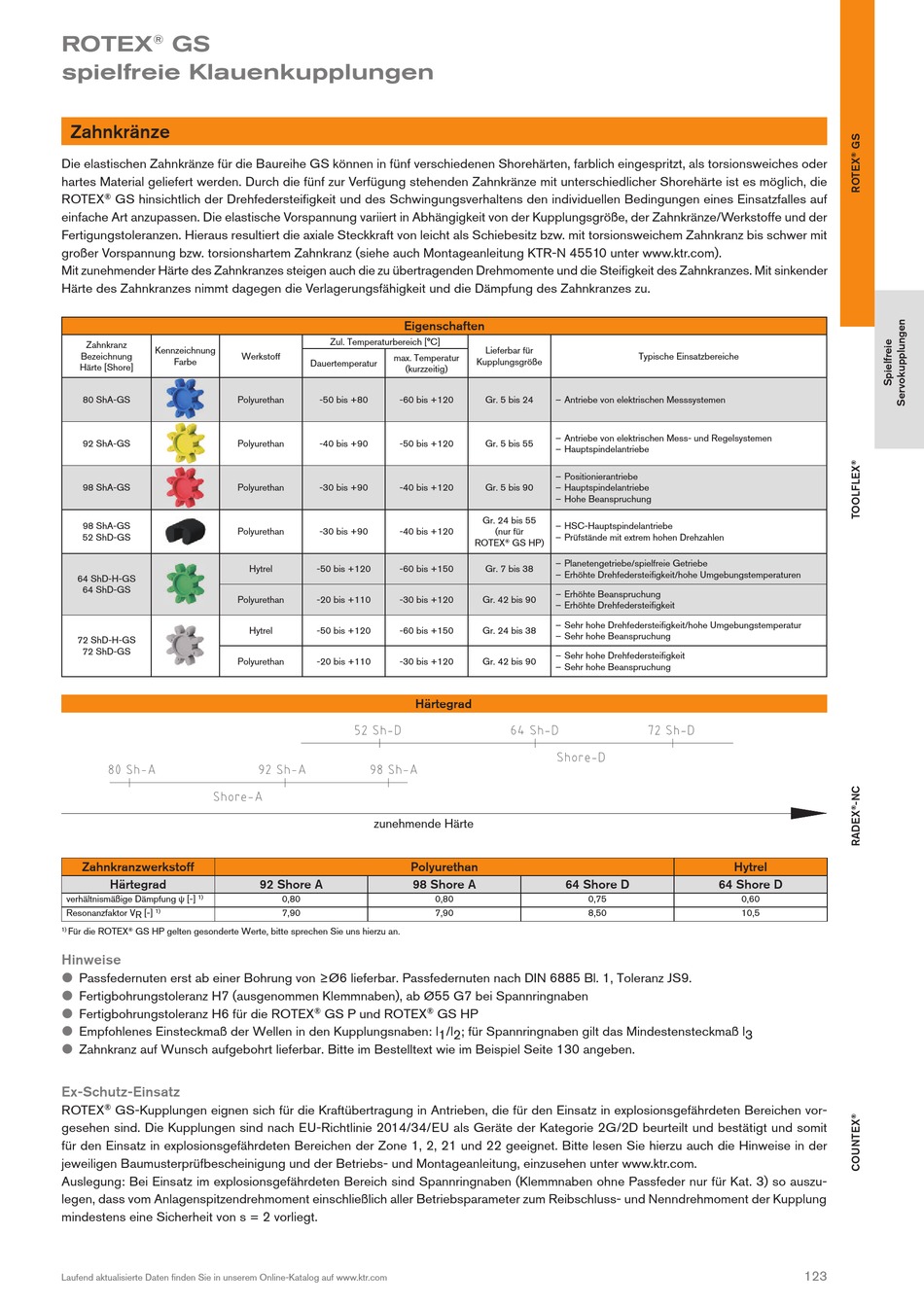

ROTEX GS
spielfreie Klauenkupplungen
Zahnkränze
Die elastischen Zahnkränze für die Baureihe GS können in fünf verschiedenen Shorehärten, farblich eingespritzt, als torsionsweiches oder
hartes Material geliefert werden. Durch die fünf zur Verfügung stehenden Zahnkränze mit unterschiedlicher Shorehärte ist es möglich, die
ROTEX ® GS hinsichtlich der Drehfedersteifi gkeit und des Schwingungsverhaltens den individuellen Bedingungen eines Einsatzfalles auf
einfache Art anzupassen. Die elastische Vorspannung variiert in Abhängigkeit von der Kupplungsgröße, der Zahnkränze/Werkstoffe und der
Fertigungstoleranzen. Hieraus resultiert die axiale Steckkraft von leicht als Schiebesitz bzw. mit torsionsweichem Zahnkranz bis schwer mit
großer Vorspannung bzw. torsionshartem Zahnkranz (siehe auch Montageanleitung KTR-N 45510 unter www.ktr.com).
Mit zunehmender Härte des Zahnkranzes steigen auch die zu übertragenden Drehmomente und die Steifi gkeit des Zahnkranzes. Mit sinkender
Härte des Zahnkranzes nimmt dagegen die Verlagerungsfähigkeit und die Dämpfung des Zahnkranzes zu.
Zahnkranz
Kennzeichnung
Bezeichnung
Farbe
Härte [Shore]
80 ShA-GS
92 ShA-GS
98 ShA-GS
98 ShA-GS
52 ShD-GS
64 ShD-H-GS
64 ShD-GS
72 ShD-H-GS
72 ShD-GS
Zahnkranzwerkstoff
Härtegrad
verhältnismäßige Dämpfung ψ [-] 1)
Resonanzfaktor V R [-] 1)
1) ®
Für die ROTEX GS HP gelten gesonderte Werte, bitte sprechen Sie uns hierzu an.
Hinweise
 Passfedernuten erst ab einer Bohrung von ≥Ø6 lieferbar. Passfedernuten nach DIN 6885 Bl. 1, Toleranz JS9.

Fertigbohrungstoleranz H7 (ausgenommen Klemmnaben), ab Ø55 G7 bei Spannringnaben
 Fertigbohrungstoleranz H6 für die ROTEX
 Empfohlenes Einsteckmaß der Wellen in den Kupplungsnaben: l 1 /l 2 ; für Spannringnaben gilt das Mindestensteckmaß l 3

Zahnkranz auf Wunsch aufgebohrt lieferbar. Bitte im Bestelltext wie im Beispiel Seite 130 angeben.
Ex-Schutz-Einsatz
ROTEX ® GS-Kupplungen eignen sich für die Kraftübertragung in Antrieben, die für den Einsatz in explosionsgefährdeten Bereichen vor-
gesehen sind. Die Kupplungen sind nach EU-Richtlinie 2014/34/EU als Geräte der Kategorie 2G/2D beurteilt und bestätigt und somit
für den Einsatz in explosionsgefährdeten Bereichen der Zone 1, 2, 21 und 22 geeignet. Bitte lesen Sie hierzu auch die Hinweise in der
jeweiligen Baumusterprüfbescheinigung und der Betriebs- und Montageanleitung, einzusehen unter www.ktr.com.
Auslegung: Bei Einsatz im explosionsgefährdeten Bereich sind Spannringnaben (Klemmnaben ohne Passfeder nur für Kat. 3) so auszu-
legen, dass vom Anlagenspitzendrehmoment einschließlich aller Betriebsparameter zum Reibschluss- und Nenndrehmoment der Kupplung
mindestens eine Sicherheit von s = 2 vorliegt.
Laufend aktualisierte Daten fi nden Sie in unserem Online-Katalog auf www.ktr.com
Eigenschaften
Zul. Temperaturbereich [°C]
Werkstoff
max. Temperatur
Dauertemperatur
(kurzzeitig)
Polyurethan -50 bis +80 -60 bis +120
Polyurethan -40 bis +90 -50 bis +120
Polyurethan -30 bis +90 -40 bis +120
Polyurethan -30 bis +90 -40 bis +120
Hytrel -50 bis +120 -60 bis +150
Polyurethan -20 bis +110 -30 bis +120
Hytrel -50 bis +120 -60 bis +150
Polyurethan -20 bis +110 -30 bis +120
zunehmende Härte
Polyurethan
92 Shore A
0,80
7,90
® GS P und ROTEX
Lieferbar für
Kupplungsgröße
Gr. 5 bis 24 – Antriebe von elektrischen Messsystemen
– Antriebe von elektrischen Mess- und Regelsystemen
Gr. 5 bis 55
– Hauptspindelantriebe
– Positionierantriebe
Gr. 5 bis 90 – Hauptspindelantriebe
– Hohe Beanspruchung
Gr. 24 bis 55
– HSC-Hauptspindelantriebe
(nur für
– Prüfstände mit extrem hohen Drehzahlen
ROTEX ® GS HP)
– Planetengetriebe/spielfreie Getriebe
Gr. 7 bis 38
– Erhöhte Drehfedersteifi gkeit/hohe Umgebungstemperaturen
– Erhöhte Beanspruchung
Gr. 42 bis 90
– Erhöhte Drehfedersteifi gkeit
– Sehr hohe Drehfedersteifi gkeit/hohe Umgebungstemperatur
Gr. 24 bis 38
– Sehr hohe Beanspruchung
– Sehr hohe Drehfedersteifi gkeit
Gr. 42 bis 90
– Sehr hohe Beanspruchung
Härtegrad
98 Shore A 64 Shore D
0,80
7,90
® GS HP
Typische Einsatzbereiche
Hytrel
64 Shore D
0,75 0,60
8,50 10,5
