3B SCIENTIFIC
Monokulares Kursmikroskop, Modell 200 (115 V) 1003266
Monokulares Kursmikroskop, Modell 200 (230 V) 1003267
Bedienungsanleitung
03/13 ALF
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
2. Beschreibung, technische Daten
Das monokulare Kursmikroskop ermöglicht die
zweidimensionale Betrachtung von Objekten
(dünne Schnitte von Pflanzen- oder Tieren) in
40- bis 400-facher Vergrößerung.
Das Mikroskop 1003266 ist für eine Netzspan-
nung von 115 V (±10 %) ausgelegt, 1003267 für
230 V (±10 %).
Stativ: Robustes Ganzmetallstativ, Stativarm fest
mit Fuß verbunden; Fokussierung über beidseitig
am Stativ angebrachte separate Stellknöpfe für
Fein- und Grobtrieb, angetrieben über ein
Zahnstangengetriebe mit Schwalbenschwanz-
Downloaded from
www.Manualslib.com
®
PHYSICS
1. Sicherheitshinweise
manuals search engine

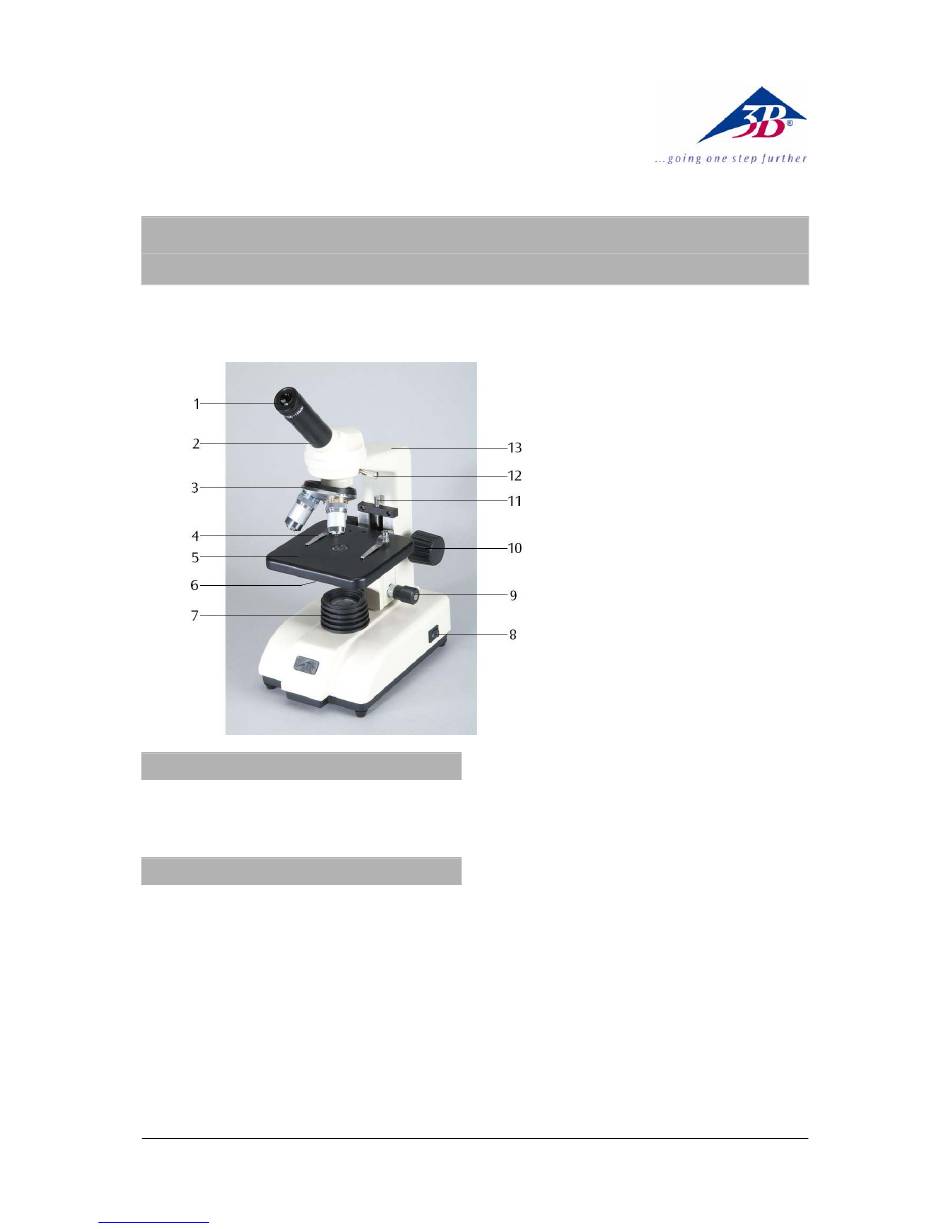

1 Okular
2 Tubus
3 Revolver mit Objektiven
4 Präparateklemmen
5 Objekttisch
6 Kondensor mit Irisblende
und Filterhalter
7 Beleuchtung
8 Netzschalter
9 Triebknopf für Feintrieb
10 Triebknopf für Grobtrieb
11 Feststellschraube für
Objekttisch
12 Feststellschraube für
Mikroskopkopf
13 Stativ
verzahnung; einstellbarer Anschlag zum Schutz
der Objektträger und Objektive
Tubus: Monokularer Schrägeinblick 45°, Kopf
um 360° drehbar
Okular: Weitfeld-Okular WF 10x 18 mm
Objektive: Objektivrevolver mit 3 DIN achroma-
tischen Objektiven 4x / 0,10, 10x / 0,25, 40x /
0,65 (mit Präparateschutz)
Vergrößerung: 40x, 100x, 400x
Objekttisch: 127 x 132 mm
klemmen
Beleuchtung: Im Fuß integrierte 5 W Leuchtstoff-
lampe und Sammellinse im Lampenschacht, Netz-
anschluss 115 V bzw. 230 V, 50/60 Hz
Kondensor: N.A. 0,65, Irisblende, Filterhalter
und Blaufilter
Abmessungen: ca. 220 x 148 x 356 mm³
Masse: ca. 4 kg
1
2
mit 2 Präparate-
