AUfSTELLEN UNd AUSRIchTEN – MS16c MS22 MS22-8 MS32 MS40 MS52
Anlagestelle für Maschinenwasserwage zum
Ausrichten in Längsrichtung
Anlagestelle für Maschinenwasserwage zum
Ausrichten in Querrichtung
(Bild - Beispiel Sechsspindel-Drehmaschine)
Transport Aufstellung Inbetriebnahme
INDEX MS16C, MS16C Plus, Steuerung C200-sl,
DIM039DE - 2016-09-21
Maschine genau nivellieren
Diese Methode ist etwas aufwändiger, wird von INDEX
jedoch aufgrund der größeren Genauigkeit empfohlen.

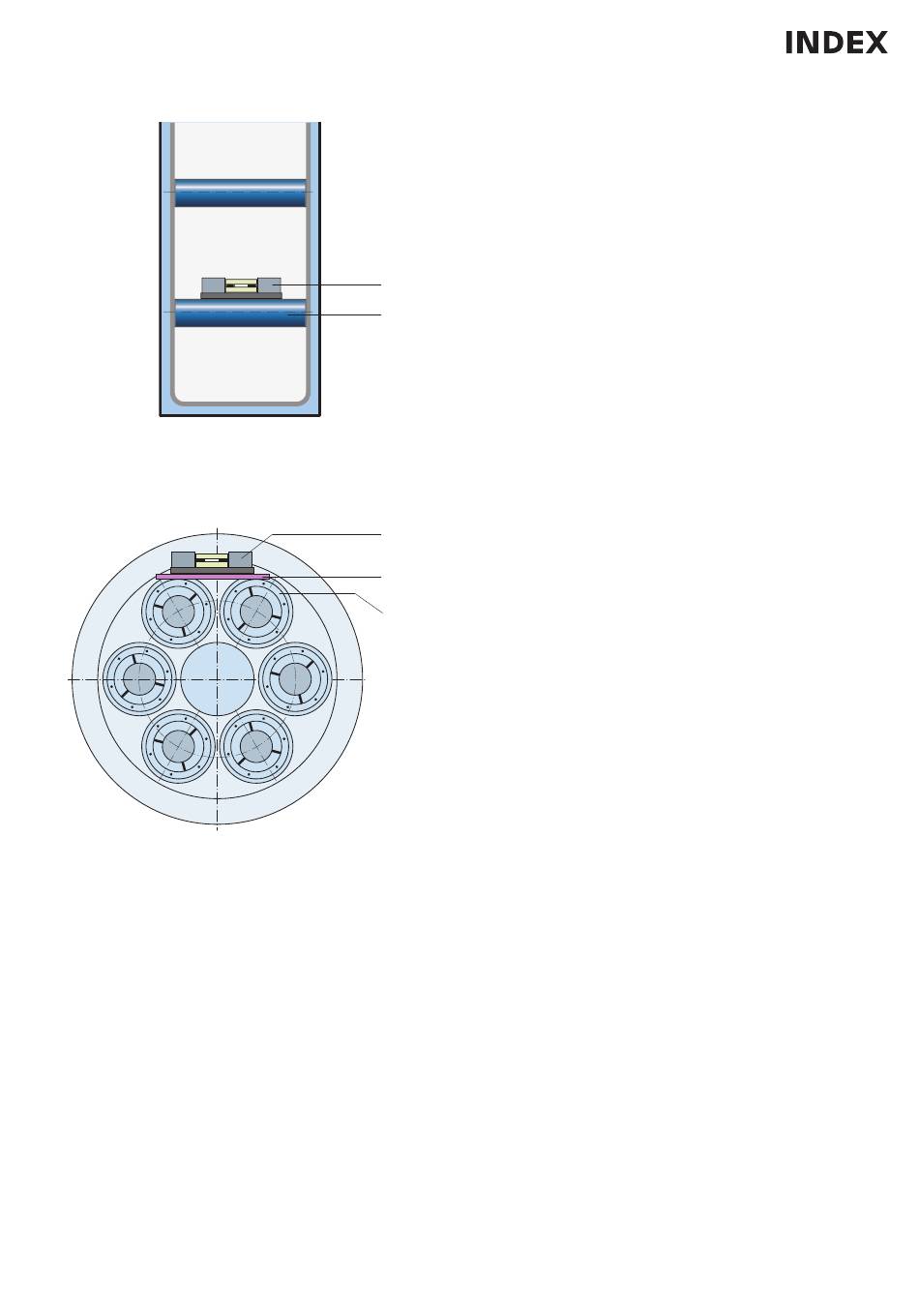

1. Maschine in Längsrichtung ausrichten:
Maschinenwasserwaage (1) auf der Welle (4) für den
Stützarm links im Spindelkasten auflegen.
①
Maschine in Querrichtung ausrichten:
Maschinenwasserwaage (1) mit Hilfe einer Messbrücke (5)
④
auf den geschliffenen Spindelköpfen der Spannzangenauf-
nahmen (6) der Spindellagen 4 und 5 auflegen.
2. Kontermuttern (3) der Fußbefestigung lösen.
3. Drehmaschine mit Hilfe der Stellschrauben (2) nivellieren.
P- und G-Maschinen: Zur Kontrolle an der B-Seite in
M6_71_22
Längs- und Querrichtung die Nivellierung kontrollieren und,
wenn nötig, nachstellen.
4. Kontermuttern (3) der Fußbefestigung anziehen.
①
Ausbaustufen nivellieren
⑤
Ausbaustufen (falls vorhanden) ausrichten und wenn nötig mit
Maschinenwasserwaage in Längs- und Querrichtung nivellie-
⑥
ren.
Drehmaschine verankern
Drehmaschine nicht im Boden verankern!
M6_71_21
Aufstellen und Ausrichten von
Ausbaustufen und Zusatzeinrichtungen
Stangenführung, Stangennachschub oder Stangenlademaga-
zin besitzen Nivellierelemente, an denen sie mit einer Ge-
nauigkeit von ± 0,1 mm/m fluchtend zur Arbeitsspindel bzw.
Spindeltrommel auszurichten sind.
Werkstücktransportband, Palettenstation u.ä. besitzen eben-
falls Nivellierelemente, an denen sie mit einer Genauigkeit
von ± 0,1 mm/m längs und quer zur Hauptspindel-Drehachse
auszurichten sind.
Siehe hierzu die Aufstellpläne in Kapitel "Arbeitsunterlagen"
sowie die Dokumentation der entsprechenden Ausbaustufen.
21
